Счетчик частиц в жидкости Vertex50

Назначение

Счетчик частиц в жидкости Vertex50 (далее - счетчик) предназначен для измерений счетной концентрации взвешенных частиц в чистой воде.

Описание

К настоящему типу относится счетчик с серийным номером 2512170605.

Принцип действия счетчика - оптический, основан на измерении интенсивности рассеянного частицами света, находящимися в потоке жидкости.

Проба жидкости пропускается через освещенную лазерным лучом проточную ячейку, где взвешенные в пробе частицы взаимодействуют с лазерным лучом, в результате чего происходит его рассеяние. Рассеянный частицей свет фокусируется на фотоприемник, где преобразуется в электрический импульс. Длительность импульса пропорциональна времени, которое требуется частице для прохождения лазерного луча, амплитуда импульса соответствует размеру частицы, количество импульсов - количеству регистрируемых частиц. Счетная концентрация частиц рассчитывается программно относительно известного расхода пробы.

Конструктивно счетчик выполнен в виде единого блока, включающего измерительный датчик и микропроцессорное устройство.

Основными элементами измерительного датчика являются источник света (твердотельный лазер), оптическая система, формирующая лазерный луч, и оптическая система, собирающая рассеянный свет, фотодиод, проточная ячейка (капилляр).

Микропроцессорное устройство выполняет вычислительные функции и обеспечивает работу счетчика.

Счетчик питается от сети переменного тока через сетевой адаптер.

Корпус выполнен из нержавеющей стали.

На передней панели корпуса находятся сенсорный жидкокристаллический дисплей для отображения данных и управления работой счетчика, кнопка включения, световой индикатор состояния, пробоотборные вход и выход, а также регулятор расхода пробы.

На задней панели корпуса находятся разъемы для подключения к сети питания и внешним источникам связи.

Данные со счетчика могут передаваться на внешние устройства через интерфейсы связи Ehternet (по протоколу MODBUS) и в виде аналоговых сигналов от 4 до 20 мА.

Пломбировка счетчика для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.

Нанесение знаков утверждения типа и поверки непосредственно на счетчик не предусмотрено.

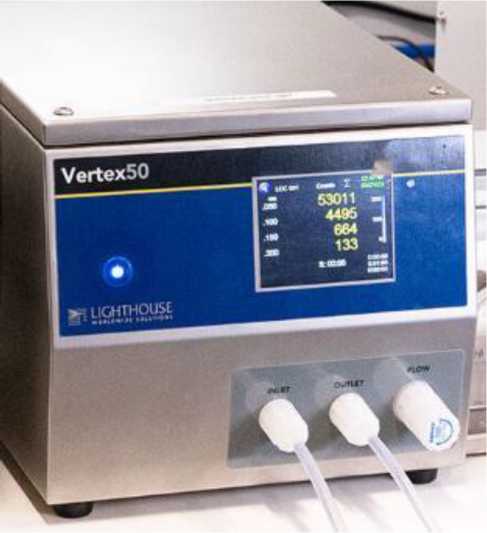

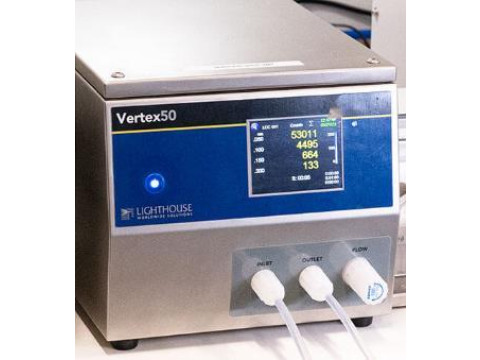

Общий вид счетчика представлен на рисунке 1.

Рисунок 1 - Общий вид счетчика

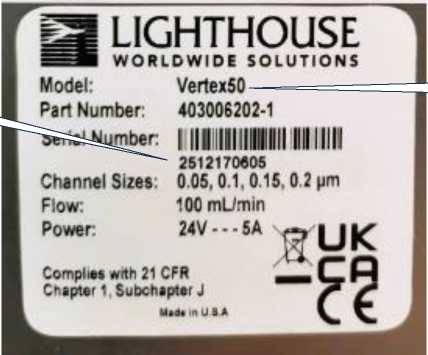

Идентификационная информация (тип, серийный номер с датой изготовления, наименование изготовителя) включена в маркировку счетчика, показанную на рисунке 2. Серийный номер состоит из десяти цифр, при этом две первые цифры указывают на год изготовления, две последующие - на месяц изготовления счетчика. Маркировка нанесена термотрансферным методом на металлизированную этикетку. Этикетка прикреплена на корпус клеевым способом. Место расположения этикетки - на задней панели корпуса, как показано на рисунке 3.

Серийный номер

Рисунок 2 - Маркировка счетчика

Тип счетчика

Место расположения маркировочной этикетки

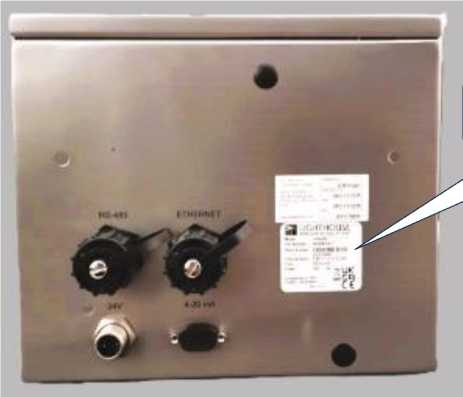

Рисунок 3 - Вид счетчика сзади

Программное обеспечение

Счетчик имеет встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции ПО: обработка измерительных сигналов, отображение, хранение и передача измеренных данных на внешние устройства, управление работой счетчика. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики счетчика учтено при нормировании метрологических характеристик.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы паспорта и руководства по эксплуатации счетчика методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность счетчика

Сведения о методах измерений

приведены в документе «Счетчик частиц в жидкости Vertex50. Руководство по эксплуатации»: раздел 5 «Описание ПО», раздел 6 «Программирование по протоколу Modbus».

Нормативные документы

Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
