Сферометры U-OPTICS
| Номер в ГРСИ РФ: | 99545-26 |
|---|---|
| Категория: | Сферометры |
| Производитель / заявитель: | ЗАО "НПФ "УРАН-СПб", г.С.-Петербург |
Сферометры U-OPTICS (далее - сферометры) предназначены для измерений радиусов кривизны оптических поверхностей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99545-26 | ||||||
| Действует | по 02.10.2031 | ||||||
| Наименование | Сферометры | ||||||
| Модель | U-OPTICS | ||||||
| Модификации |
ST-PRO-T2 ST-PRO-T1 ST-MD ST-BS |
||||||
| Приказы |
№2008 от
02.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 35b0ff94-e631-470b-c5bd-d355575c0dab | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Производственная площадка: Suzhou Yuchuan Optical Instrument Co., Ltd., КИТАЙ, room 401, building 5 no.27 jinxing rd, jinfeng town Zhangjiagang city Jiangsu; ЗАО НПФ «Уран», РОССИЯ, 198095, г. Санкт-Петербург, вн. тер. г. муниципальный округ Нарвский округ, ул. Промышленная, д. 14А, литера А, помещ. 2-Н-45
Поверка
| Методика поверки / информация о поверке |
РТ-МП-44-203-2026 ГСИ. Сферометры U-OPTICS. Методика поверки.
(с 02.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99545-26: Описание типа
2026-99545-26.pdf
|
Скачать | 282.8 КБ | |
|
99545-26: Методика поверки
РТ-МП-44-203-2026
2026-mp99545-26.pdf
|
Скачать | 166.4 КБ |
Описание типа
Назначение
Сферометры U-OPTICS (далее - сферометры) предназначены для измерений радиусов кривизны оптических поверхностей.
Описание
Принцип действия сферометров основан на измерении радиусов кривизны оптических поверхностей с помощью датчика линейных перемещений, установленного на выдвижном стержне в измерительном устройстве.
Сферометры выпускаются в четырех модификациях: ST-PRO-T2, ST-PRO-T1, ST-MD, ST-BS, отличающихся метрологическими и техническими характеристиками.
Сферометры состоят из измерительного устройства с комплектом опорных колец и блока обработки измерений, подключаемого к компьютеру с программным обеспечением (ПО).
Внешний вид сферометров приведен на рисунке 1.
Нанесение знака поверки на сферометр не предусмотрено. Заводской номер нанесен на заднюю часть корпуса сферометра методом печати на маркировочную табличку (рисунок 2) и имеет цифровое обозначение, состоящее из арабских цифр.
Пломбирование сферометра от несанкционированного доступа не предусмотрено.
(а)
(б)
(в)

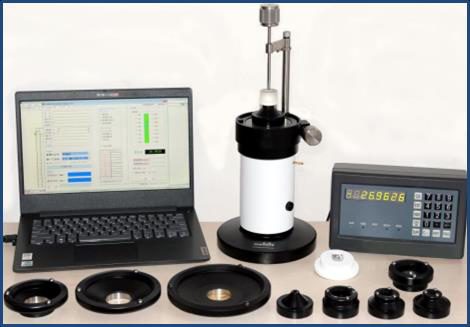

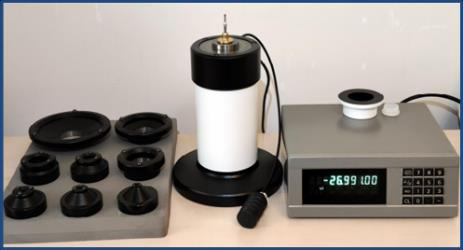

Рисунок 1 - Внешний вид сферометров U-OPTICS:
а) модификаций ST-PRO-T2, ST-PRO-T1; б) модификаций ST-BS; в) модификаций ST-MD
Место расположения маркировочной таблички
Место нанесения заводского номера
Заводской номер №:
утверждения типа
ST-PRO-T1
25040891
2025

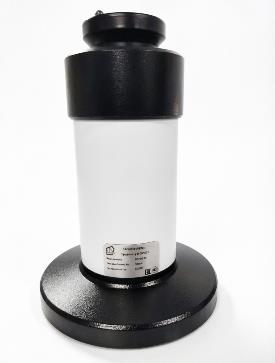

Рисунок 2 - Место расположения и общий вид маркировочной таблички с указанием места нанесения заводского номера и знака утверждения типа
ЗАО НПФ «УРАН»
Сферометр U-OPTICS
Модификация:
Год производства:
Программное обеспечение
Сферометры U-OPTICS имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение является специализированным ПО сферометра и предназначено для его управления, составления измерительных программы и обработки результатов измерений. ПО не может быть использовано отдельно от сферометра.
Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО сферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Digital Spherometer |
|
Номер версии (идентификационный номер) ПО, не ниже |
V3 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификации |
ST-PRO-T2 |
ST-PRO-T1 |
ST-MD |
ST-BS |
|
Диапазон измерений радиусов кривизны, мм - выпуклой поверхности - вогнутой поверхности |
от 10 до 1000 от 10 до 1000 | |||
|
Пределы допускаемой абсолютной погрешности измерений радиусов кривизны, мкм |
±(4,0+0,1-R) |
±(4,0+0,15 •R) |
±(4,0+0,2-R) |
±(4,0+0,4-R) |
|
R - измеряемый радиус, мм | ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
13 |
|
Габаритные размеры, мм, не более | |
|
- длина |
250 |
|
- ширина |
250 |
|
- высота |
180 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 210 до 230 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +19 до +25 |
|
- относительная влажность, % |
от 15 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сферометр |
U-OPTICS |
1 шт. |
|
Комплект опорных колец |
- |
1 ком-т. |
|
Плоские стеклянные пластины |
- |
4 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе IV, Эксплуатация» документа «Сферометры U-Optics. Руководство по эксплуатации».
Нормативные документы
Локальная поверочная схема для средств измерений радиусов кривизны оптических поверхностей;
ТУ №26.51.66-003-47957633-2025 «Сферометры U-Optics. Технические условия».
