Титраторы потенциометрические ТП-04
| Номер в ГРСИ РФ: | 99549-26 |
|---|---|
| Категория: | Потенциометры |
| Производитель / заявитель: | ИП Гусев Валерий Николаевич, Челябинская обл., г. Озерск |
Титраторы потенциометрические ТП-04 (далее - титраторы ТП-04) предназначены для измерений массовой концентрации азотной кислоты в растворах методом потенциометрического кислотно-основного титрования.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99549-26 | |||||||||
| Действует | по 05.10.2031 | |||||||||
| Наименование | Титраторы потенциометрические | |||||||||
| Модель | ТП-04 | |||||||||
| Приказы |
№2022 от
05.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b72dcebe-f181-0763-f704-7457b15b1504 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Индивидуальный предприниматель Гусев Валерий Николаевич, РОССИЯ, 456787, Челябинская обл., г. Озерск, пр-кт К.Маркса, д. 19, кв. 52
Поверка
| Методика поверки / информация о поверке |
МП 101-223-2025 ГСИ. Титраторы потенциометрические ТП-04. Методика поверки
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99549-26: Описание типа
2026-99549-26.pdf
|
Скачать | 182.3 КБ | |
|
99549-26: Методика поверки
МП 101-223-2025
2026-mp99549-26.pdf
|
Скачать | 278.6 КБ |
Описание типа
Назначение
Титраторы потенциометрические ТП-04 (далее - титраторы ТП-04) предназначены для измерений массовой концентрации азотной кислоты в растворах методом потенциометрического кислотно-основного титрования.
Описание
Принцип действия титраторов основан на непрерывном измерении потенциала электрода при добавлении титранта к исследуемому раствору до достижения точки эквивалентности. Автоматическое потенциометрическое титрование основано на непрерывном измерении сигналов, поступающих с электродов, помещённых в анализируемый раствор, при добавлении титранта в заданном режиме.
Конструктивно титраторы ТП-04 состоят из:
- блока автоматического титрования ТП-04 (далее блок ТП-04), включающего дозатор титранта вместимостью 20,0 см3, и задатчик-регулятор конца титрования;
- измерительного блока, состоящего из анализатора жидкости «Эксперт-001» (рег. № 21068-19) и комбинированного стеклянного электрода ЭСК-10601/7 (рег. № 16767-08), используемых для измерения показателя рН активности ионов водорода в растворе азотной кислоты.
Общий вид титратора ТП-04 и схема пломбирования от несанкционированного доступа представлены на рисунке 1.
Заводской номер (цифровое обозначение) экземпляра средства измерений, нанесенный лазерной гравировкой на маркировочной табличке, расположенной на задней панели блока ТП-04, показан на рисунке 2, заводские номера анализатора жидкости «Эксперт-001» и комбинированного стеклянного электрода ЭСК-10601/7 приведены в паспорте средства измерений.
Нанесение знака поверки на титратор не предусмотрено.
Место нанесения пломбировочной наклейки

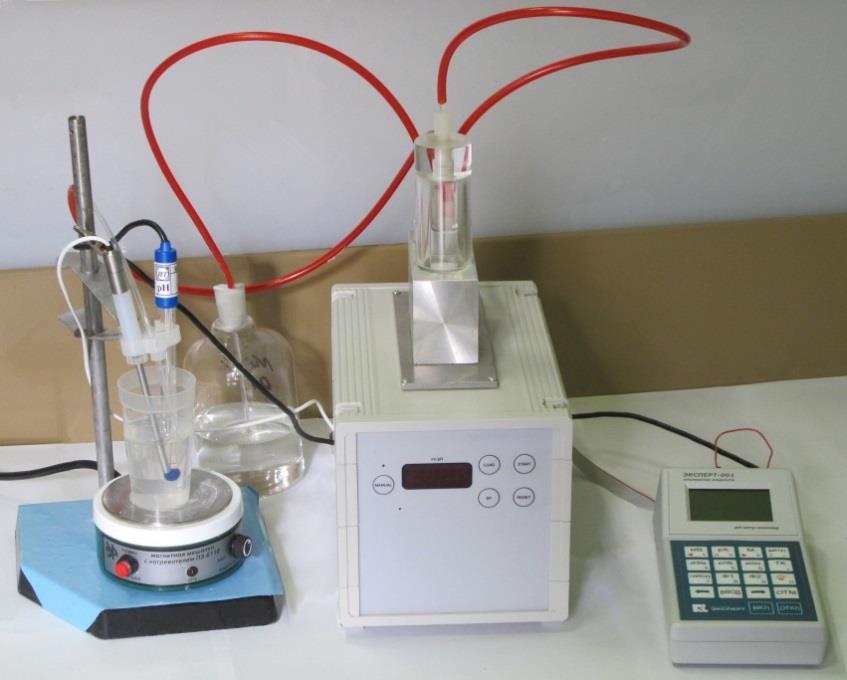

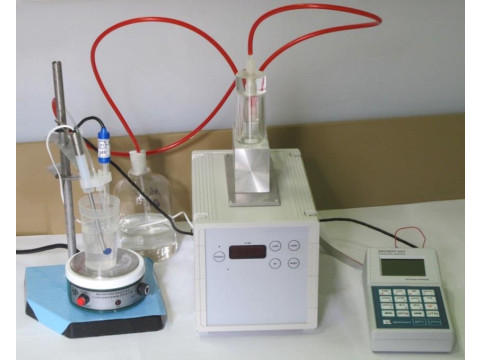

Рисунок 1 - Общий вид титратора ТП-04 и схема пломбирования от несанкционированного доступа

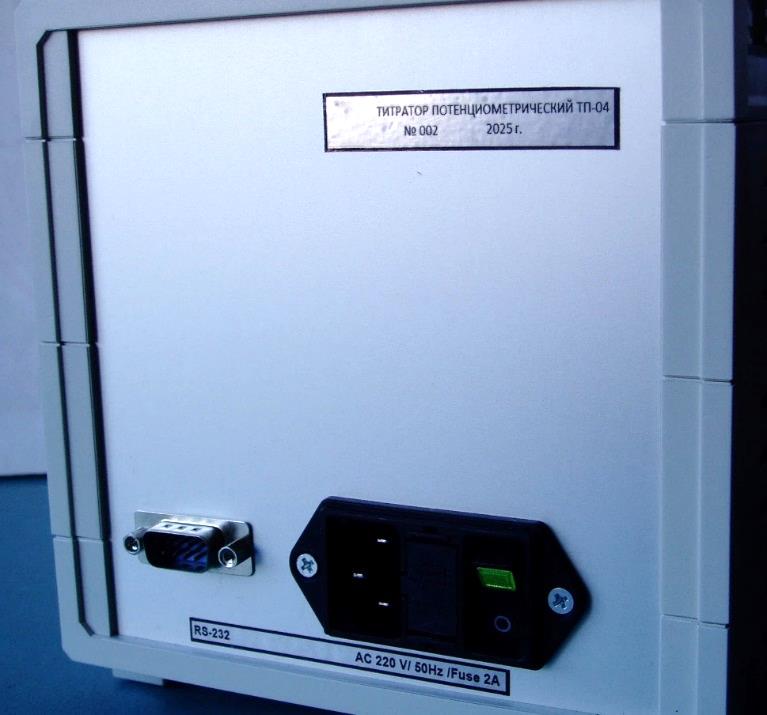

Рисунок 2 - Маркировочная табличка титратора ТП-04
Программное обеспечение
Титраторы ТП-04 имеют встроенное программное обеспечение (далее ПО) на основе установленного в электронный блок микроконтроллера, которое записывается в энергонезависимую память блока ТП-04 при выпуске из производства и не может быть изменено в процессе эксплуатации. ПО, предназначенное для управления работой титратора ТП-04, осуществляет функции сбора, передачи, обработки, хранения, представления измерительной информации и автоматизацию процессов измерений.
ПО является встроенным и не может быть выделено как самостоятельный объект. Влияние ПО учтено при нормировании метрологических характеристик титраторов ТП-04. Оператор не имеет доступа к ПО. Идентификация ПО не предусмотрена.
Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации азотной кислоты, г/дм3 |
от 0,1 до 64 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации азотной кислоты, % |
±2,0 |
|
Предел допускаемого относительного среднеквадратического отклонения (СКО) результатов измерений, % |
0,8 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный объем дозирующей емкости, см3 |
20 |
|
Дискретность отсчета объема титранта, см3 |
0,01 |
|
Параметры электрического питания: | |
|
- напряжение сетевого питания, В |
220±22 |
|
- частота питающей сети, Гц |
50±1 |
|
Габаритные размеры блока ТП-04, мм, не более: | |
|
- высота |
320 |
|
- ширина |
160 |
|
- длина |
260 |
|
Масса блока ТП-04, кг, не более |
3,5 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха при температуре 25 °С, %, не | |
|
более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на задней панели блока ТП-04, в виде наклейки.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Титратор потенциометрический в составе: |
ТП-04 |
1 шт. |
|
Блок автоматического титрования |
ТП-04 |
1 шт. |
|
Анализатор жидкости |
Эксперт-001 |
1 шт. |
|
Электрод стеклянный комбинированный (рН селективный электрод) |
ЭСК-10601/7 |
1 шт. |
|
Мешалка магнитная |
РИТМ-01 |
1 шт. |
|
Эксплуатационная документация: - Титраторы потенциометрические ТП-04. Руководство по эксплуатации; - Титраторы потенциометрические ТП-04. Паспорт |
Б103 РЭ Б103 ПС |
1 компл. на бумажном или электронном носителе |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа Б103 РЭ «Титраторы потенциометрические ТП-04. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений СИ применяется в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 534 от 23 марта 2026 года «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»
ТУ 26.51.53-001-2016410108-2025 Титраторы потенциометрические ТП-04.
Технические условия
