Осциллографы цифровые запоминающие RTM3004
| Номер в ГРСИ РФ: | 99552-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Фирма "Rohde & Schwarz GmbH & Co. KG", Германия |
Осциллографы цифровые запоминающие RTM3004 (далее по тексту - осциллографы) предназначены для определения формы и измерений амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99552-26 | |||||||||
| Наименование | Осциллографы цифровые запоминающие | |||||||||
| Модель | RTM3004 | |||||||||
| Приказы |
№2022 от
05.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | db9cf2aa-d1c2-3929-a530-455760df8192 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма «Rohde & Schwarz GmbH & Co. KG», ГЕРМАНИЯ, Muehldorfstrasse 15, 81671 Munich
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0023-2026 МП ГСИ. Осциллографы цифровые запоминающие RTM3004. Методика поверки
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99552-26: Описание типа
2026-99552-26.pdf
|
Скачать | 161.4 КБ | |
|
99552-26: Методика поверки
РВНЕ.0023-2026 МП
2026-mp99552-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Осциллографы цифровые запоминающие RTM3004 (далее по тексту - осциллографы) предназначены для определения формы и измерений амплитудных и временных параметров электрических сигналов.
Описание
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, его предварительной аппаратной обработке и записи в память. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Осциллографы имеют опцию B242 - расширение полосы пропускания до 200 МГц.
Конструктивно осциллографы выполнены в настольном исполнении в пластиковом корпусе серо-голубого цвета; передняя панель имеет белый цвет. На передней панели расположены: цветной сенсорный дисплей, кнопки и поворотные ручки управления, 4 разъема BNC для подключения аналоговых сигналов, разъем внешнего запуска (Ext. Trigger In), разъем для компенсации пассивных пробников, USB-интерфейс. На задней панели расположены: разъем питания с предохранителем, сетевой разъем Ethernet (LAN), разъем USB (тип B), разъем AUX OUT.
К данному типу осциллографа относятся осциллографы с заводскими номерами 11655401 и 11655402.
Заводские номера осциллографов в виде цифрового обозначения типографским способом нанесены на маркировочную наклейку, расположенную на задней части корпуса.
Нанесение знака поверки на корпус осциллографов не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов не предусмотрено. Знак утверждения типа при помощи наклейки нанесен на лицевую часть корпуса осциллографов.

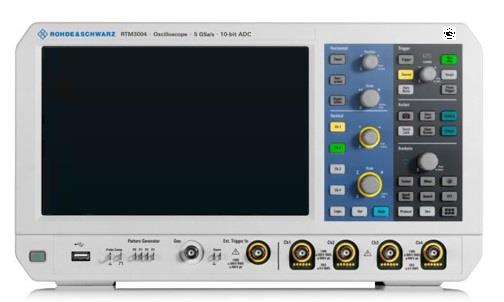

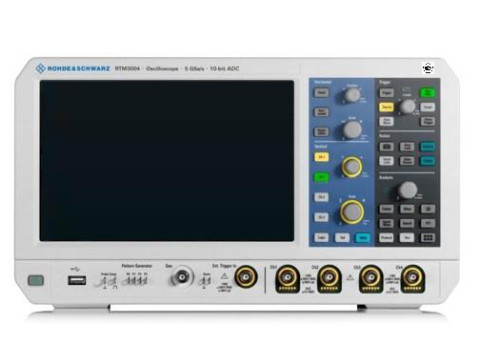

Общий вид осциллографов представлен на рисунке 1.

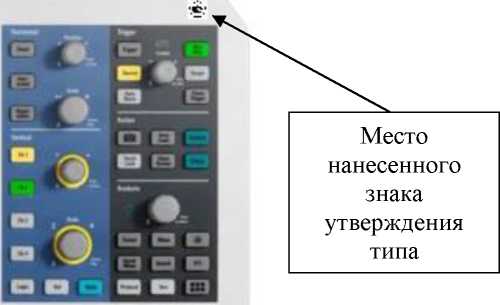

Рисунок 1 - Общий вид осциллографов
с указанием места нанесенного знака утверждения типа

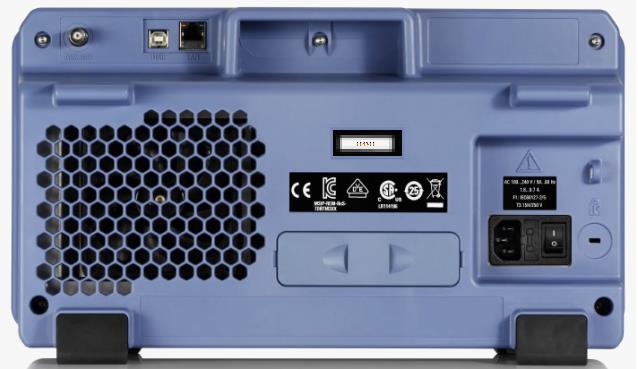

Место нанесенного заводского номера

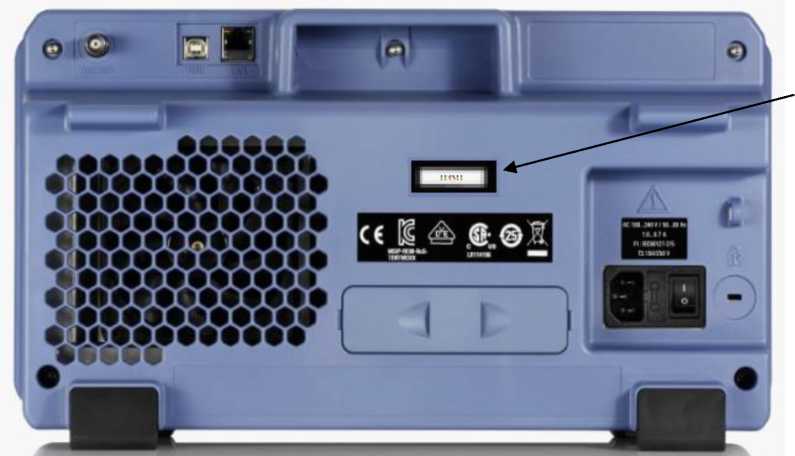

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) осциллографов является встроенным.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО осциллографов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
01.100 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Входное сопротивление, Ом |
50±0,75 1-106±1-104 |
|
Полосы пропускания при входном сопротивлении 50 Ом, МГц |
100;200 |
|
Время нарастания переходной характеристики при входном сопротивлении 50 Ом, нс, не более: - на полосе пропускания 100 МГц - на полосе пропускания 200 МГц |
3,5 1,75 |
|
Диапазоны установки коэффициентов отклонения (Ко), В/дел, при входном сопротивлении: - 50 Ом - 1 МОм |
от 0,0005 до 1 от 0,0005 до 10 |
|
Пределы допускаемой относительной погрешности установки коэффициентов отклонения (5Ко), %, в диапазоне установки коэффициентов отклонения: - Ко < 1 мв/дел. - 1 мВ/дел < Ко < 5 мВ/дел. - Ко > 5 мВ/дел. |
±3 ±2 ±1,5 |
|
Диапазоны установки постоянного смещения (исмещ.), В: - при входном сопротивлении 50 Ом в диапазоне установки коэффициентов отклонения: - 0,5 мВ/дел < Ко < 33,6 мВ/дел. - 33,8 мВ/дел < Ко < 111 мВ/дел. - 112 мВ/дел < Ко < 1 В/дел. - при входном сопротивлении 1 МОм в диапазоне установки коэффициентов отклонения: - 0,5 мВ/дел < Ко < 50 мВ/дел. - 50,5 мВ/дел < Ко < 510 мВ/дел. - 515 мВ/дел < Ко < 10 В/дел. |
±(2 - (5'Ко)) ±(10 - (5*Ко)) ±(30 - (5-Ко)) ±(2 - (5*Ко)) ±(25 - (5-Ко)) ±(250 - (5-Ко)) |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения (Дисмещ.), В |
±(0,005- исмещ.+0,1-Ко+5 •ю-4) |
|
Номинальное значение частоты опорного генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты опорного генератора |
±3,5Д0-6 |
|
Пределы допускаемой абсолютной погрешности измерений постоянного напряжения (ДЦизм.), В |
±((6Ко/100) |иизм.-исм.|+Дисмещ.)1) |
|
1) - иизм. - измеренное напряжение, исм - напряжение смещения. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
4 |
|
Диапазон установки коэффициентов развертки, с/дел |
от 0Д10-9 до 500 |
|
Параметры электрического питания напряжения переменного тока при номинальной частоте 50 Гц, В |
от 100 до 240 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
220х390х152 |
|
Масса, кг, не более |
3,3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +50 85 |
Знак утверждения типа
при помощи наклейки нанесен на лицевую часть корпуса осциллографов.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
RTM3004 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кабель сети питания |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 7 «Измерения» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520. «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3463. «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
