Анализаторы спектра многоканальные многофункциональные с функциями долеоктавного и узкополосного анализа АСММ
| Номер в ГРСИ РФ: | 99553-26 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Анализаторы спектра многоканальные многофункциональные с функциями долеоктавного и узкополосного анализа АСММ (далее - анализаторы) предназначены для измерений уровней сигналов в полосах пропускания узкополосных фильтров частот (узкополосных спектров) и третьоктавных фильтров частот (третьоктавных спектров), отображения и сохранения узкополосных и третьоктавных спектров непрерывных и импульсных аналоговых сигналов в реальном масштабе времени.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99553-26 | ||||||
| Действует | по 05.10.2031 | ||||||
| Наименование | Анализаторы спектра многоканальные многофункциональные с функциями долеоктавного и узкополосного анализа | ||||||
| Модель | АСММ | ||||||
| Приказы |
№2022 от
05.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | bfde419a-ccd9-9910-2f82-33684d5284fa | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГУП «ВНИИФТРИ», РОССИЯ, 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ»
Поверка
| Методика поверки / информация о поверке |
МП МФРН.411168.004 ГСИ. Анализаторы спектра многоканальные многофункциональные с функциями долеоктавного и узкополосного анализа АСММ. Методика поверки
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99553-26: Описание типа
2026-99553-26.pdf
|
Скачать | 204.2 КБ | |
|
99553-26: Методика поверки
МП МФРН.411168.004
2026-mp99553-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Анализаторы спектра многоканальные многофункциональные с функциями долеоктавного и узкополосного анализа АСММ (далее - анализаторы) предназначены для измерений уровней сигналов в полосах пропускания узкополосных фильтров частот (узкополосных спектров) и третьоктавных фильтров частот (третьоктавных спектров), отображения и сохранения узкополосных и третьоктавных спектров непрерывных и импульсных аналоговых сигналов в реальном масштабе времени.
Описание
Конструктивно анализатор представляет собой средство измерений, реализованное на базе переносного компьютера с использованием модуля сбора данных МСД4. Переносной компьютер выполнен в промышленном исполнении на базе шасси высотой 4U, встраиваемого в 19 дюймовую стойку. Модуль сбора данных МСД4 состоит из: восьмиканального устройства ввода аналоговых сигналов; генератора системного; аналого-цифрового преобразователя; программируемой логической интегральной схемы; системного контроллера шины PCI; контроллера синхронизации.
Принцип действия анализатора основан на преобразовании входных электрических сигналов в цифровой код, дальнейшей обработке информации в переносной компьютер и выдаче её на внешние устройства в виде, удобном для пользователя, а также регистрации поступившей информации в запоминающем устройстве. Аналоговые сигналы поступают на входы модуля сбора данных МСД4, выходные цифровые потоки данных по шине PCI поступают в память переносного компьютера. В центральном процессоре переносного компьютера в среде операционной системы выполняются программы, осуществляющие приём и буферизацию данных АЦП, расчёт узкополосных и третьоктавных спектров, их усреднение, отображение на экране дисплея графиков спектров, индикацию частоты и уровня выбранного спектрального отсчёта, регистрацию измерительной информации в цифровом виде в запоминающем устройстве переносного компьютера.
Расчет узкополосных спектров производится периодограммным методом с использованием стандартных взвешивающих окон (Ханна, Блэкмана, Блэкмана-Харриса, Кайзера и окна с максимально плоской АЧХ) и быстрого преобразования Фурье.
В расчете третьоктавных спектров используются полосовые третьоктавные фильтры 1-го класса точности ГОСТ Р 70024.2-2022, которые представляют собой фильтры Чебышева 10-го порядка с неравномерностью затухания в полосе пропускания ±0,05 дБ.

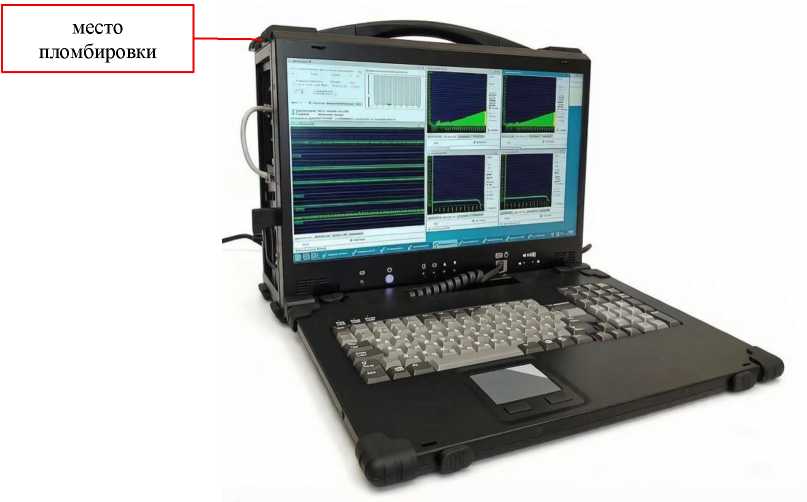

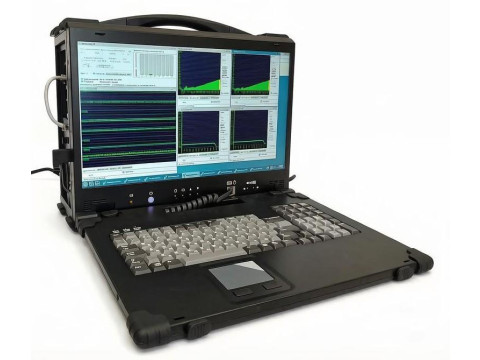

Общий вид анализаторов с указанием места пломбировки от несанкционированного доступа, мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

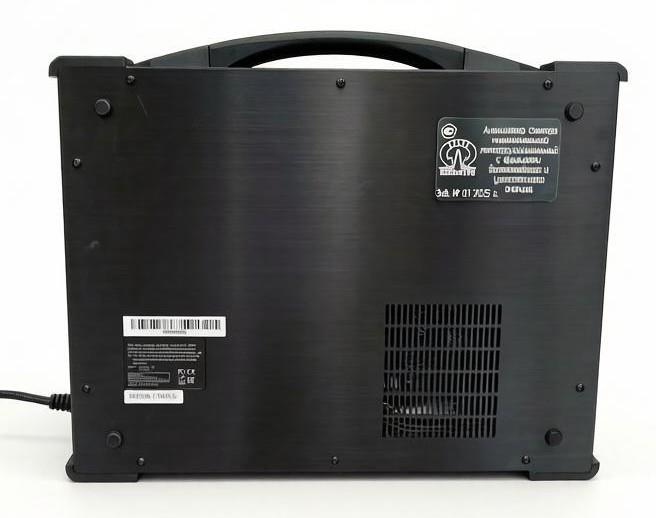

Заводской номер, состоящий из двух цифр, наносится на заднюю часть анализатора в левом верхнем углу в виде металлической бирки.
Пломбировка от несанкционированного доступа предусмотрена в виде разрывной наклейки на крышке анализаторов.
Нанесение знака поверки на средство измерений не предусмотрено.
место нанесения знака утверждения типа и заводского номера

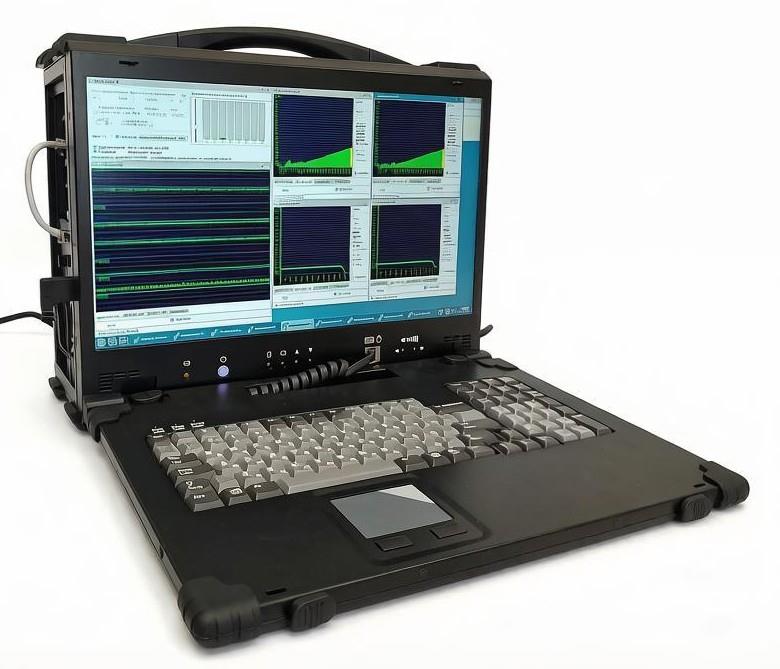

Рисунок 1 - Общий вид анализаторов, места нанесения знака утверждения типа, заводского номера и место пломбировки от несанкционированного доступа
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО). В состав общего ПО входят операционные системы «Astra Linux» и «Windows». В состав функционального ПО входит комплекс ПО, состоящий из программ ввода данных, программы третьоктавного спектрального анализа, программы отображения сигналов и спектров и других программ.
Метрологически значимую часть ПО анализаторов представляют собой программы UAnaliz, TAnaliz, обеспечивающие расчет узкополосных и третьоктавных спектров, их усреднение, отображение и регистрацию.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентифик ационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентифика тора ПО |
|
Astra Linux | ||||
|
Узкополосный анализ |
UAnaliz |
_ |
266c849f50deb803108f5056b4 d63270f06cf012ecd48ecfb4f8ec ce2ae3a0f4 |
ГОСТ Р 34.11-2012 |
|
Третьоктавный анализ |
TAnaliz |
_ |
e25d9e9dbfd3a4e22ea0b867874 0fb2be58c539fab34b6c8b37b58 a8330df5d1 |
ГОСТ Р 34.11-2012 |
|
Windows | ||||
|
Узкополосный анализ |
UAnaliz |
2.1.0.125 |
F6135A0449F9DA816CD543F 071E7E3A7 |
MD-5 |
|
Третьоктавный анализ |
TAnaliz |
2.1.1.142 |
36F5698ABA9F4B19E124A74 283273B0A |
MD-5 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Метрологически значимая часть ПО защищена паролем. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровней спектральных составляющих входного сигнала, дБ (исх. 1 В) |
от -90 до 10 |
|
Пределы допускаемой относительной погрешности измерений уровней спектральных составляющих в динамическом диапазоне 70 дБ относительно верхних пределов поддиапазонов измерений, дБ |
±0,5 |
|
в режиме узкополосного частотного анализа | |
|
Диапазон рабочих частот, Гц |
от 0,4 до 4-104 |
|
Уровень собственных шумов в полосах пропускания узкополосных фильтров частот относительно верхних пределов поддиапазонов измерений, дБ, не более |
-90 |
|
Относительный уровень помех, обусловленных гармоническими искажениями, дБ, не более |
-90 |
|
в режиме третьоктавного частотного анализа | |
|
Диапазон рабочих частот, Гц |
от 1 до 2405 |
|
Уровень собственных шумов в полосах пропускания третьоктавных фильтров частот относительно верхних пределов поддиапазонов измерений, дБ, не более |
-80 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество входных каналов |
8 |
|
Верхние пределы диапазонов измерений, дБ (исх. 1 В) |
-20; -10; 0; 10 |
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±11 50±2 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Габаритные размеры, мм, не более: - ширина - высота - глубина |
418 352 167 |
|
Масса, кг, не более |
8 |
Знак утверждения типа
наносится на корпус анализатора в виде металлической бирки и типографским способом на титульные листы руководства по эксплуатации и формуляра.
Комплектность
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Переносной компьютер в промышленном исполнении |
_ |
1 шт. |
|
Модуль сбора данных МСД4 |
МФРН.468157.013 |
2 шт. |
|
Кабель |
_ |
8 шт. |
|
Формуляр |
МФРН.411168.004 ФО |
1 шт. |
|
Руководство по эксплуатации |
МФРН.411168.004 РЭ |
1 шт. |
|
Методика поверки |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа МФРН.411168.004 РЭ «Анализаторы спектра многофункциональные с функциями долеоктавного и узкополосного анализа АСММ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 1706 от 18.08.2023 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-2 до 2-109 Гц»
Анализатор спектра многоканальный многофункциональный с функциями долеоктавного и узкополосного анализа. Технические условия МФРН.411168.004 ТУ
