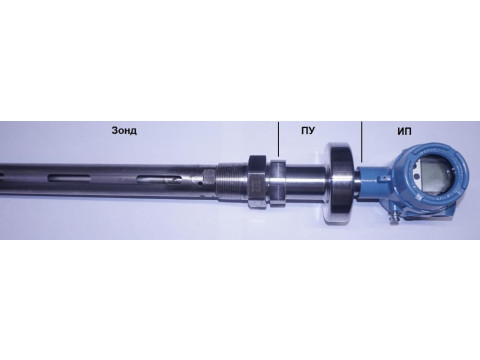

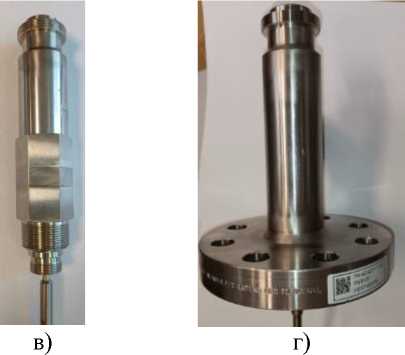

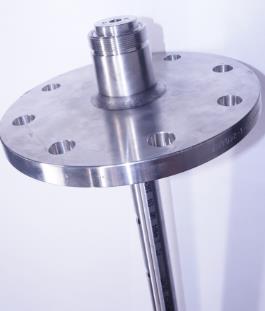

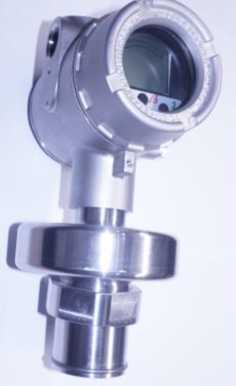

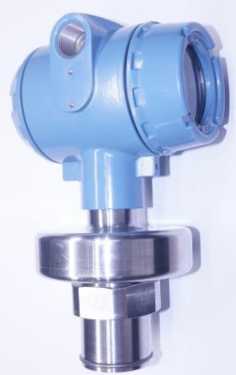

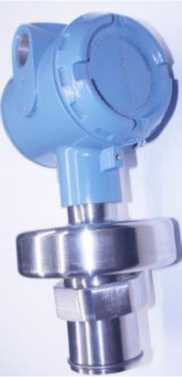

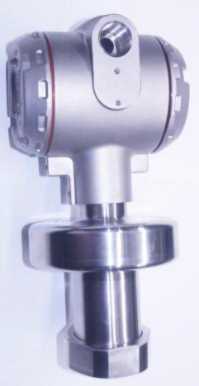

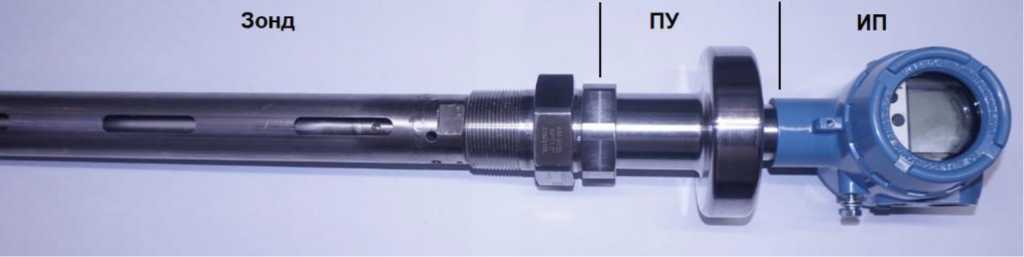

Уровнемеры Метран-750

Идентификационные данные

Значение

Идентификационное наименование ПО

_

Номер версии (идентификационный номер ПО)

01.01.ХХ

Примечание - Номер версии встроенного ПО состоит из двух частей:

1) 01.01 - номер версии метрологически значимой части ПО;

2) ХХ - номер версии метрологически незначимой части ПО, где «ХХ» может принимать любое значение от 0 до 99.

Наименование характеристики

Значение

Диапазон измерений уровня и уровня раздела сред 1), м

от 0,04 до 30

Пределы допускаемой погрешности:

- абсолютной основной измерений уровня по цифровому сигналу, Ду, мм

- абсолютной основной измерений уровня раздела сред, Др, мм

Код погрешности

B

C

D

E

F

±2,0

±3,0

±3,0

±5,0

±3,5

±5,0

±5,0

±10,0

±10,0

±15,0

Диапазон преобразований уровня (раздела сред) измеряемой среды в выходной аналоговый сигнал силы постоянного тока, мА

от 4 до 20

Пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований уровня (раздела сред) измеряемой среды в выходной аналоговый сигнал силы постоянного тока, %

±0,03

Пределы допускаемой дополнительной погрешности измерений уровня (раздела сред) по цифровому сигналу, вызванной изменением температуры окружающей среды от (20±5) °С на каждый 1 °С:

- в диапазоне температур окружающей среды от минус 40 °С до плюс 85 °С, мм

- в диапазоне температур окружающей среды от минус 60 °С до минус 40 °С, мм

±0,2

±0,3

Пределы допускаемой приведенной (к диапазону преобразований)     дополнительной      погрешности

преобразований уровня (раздела сред) измеряемой среды в выходной аналоговый сигнал силы постоянного тока от изменения температуры от температуры (20±5) °С в диапазоне рабочих температур на каждый 1 °С, %

±0,003

Нормальные условия измерений:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

- атмосферное давление, кПа

от +15 до +25 80 от 84,0 до 106,7

Наименование характеристики

Значение

1) Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте.

Примечания:

1. Суммарные пределы допускаемой погрешности измерений уровня при использовании токового выходного сигнала рассчитываются как арифметическая сумма пределов допускаемой основной погрешности измерений уровня по цифровому сигналу и пределов допускаемой основной погрешности преобразований уровня измеряемой среды в выходной аналоговый сигнал силы постоянного тока:

^сумм = ± (4у + 100* у),

где Л сумм - суммарные пределы допускаемой погрешности измерений уровня при использовании токового выходного сигнала, мм;

Л у - пределы допускаемой основной погрешности измерений уровня по цифровому сигналу, мм;

D - диапазон измерений уровнемера, мм;

Y - пределы допускаемой основной приведенной (к диапазону преобразований) погрешности преобразований уровня измеряемой среды в выходной аналоговый сигнал силы постоянного тока, %.

2. Допускается уменьшение длины зонда уровнемера в процессе эксплуатации с сохранением результатов поверки, проведенной до уменьшения длины зонда, до истечения срока поверки уровнемера; сведения об изменении длины зонда уровнемера должна быть отражена в разделе 7 паспорта уровнемера, последующая после уменьшения длины зонда поверка уровнемера производится на измененном диапазоне измерений уровня (раздела сред).

3. При поверке уровнемера с кодом погрешности B на месте эксплуатации пределы допускаемой основной погрешности уровнемера будут соответствовать коду погрешности С.

Наименование характеристики

Значение

Параметры питания:

- напряжение постоянного тока, В

от 16,0 до 42,4

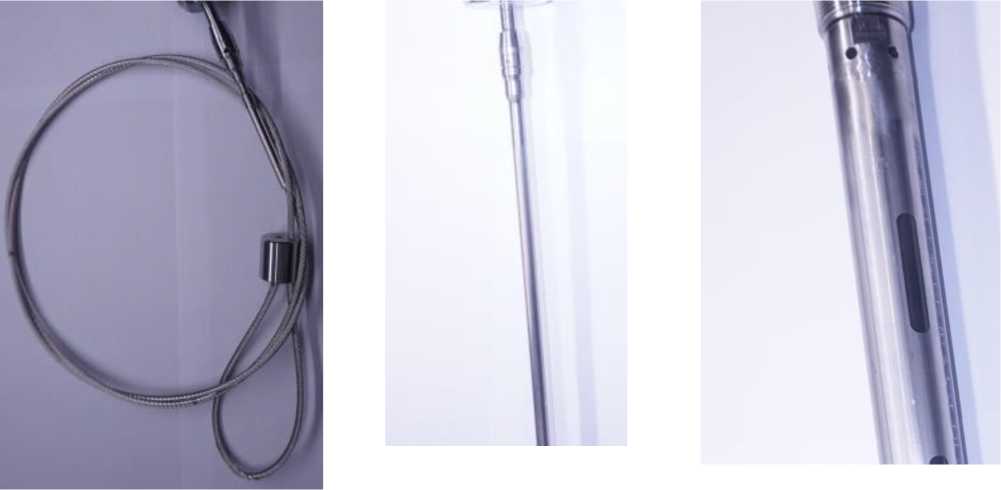

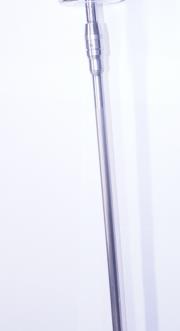

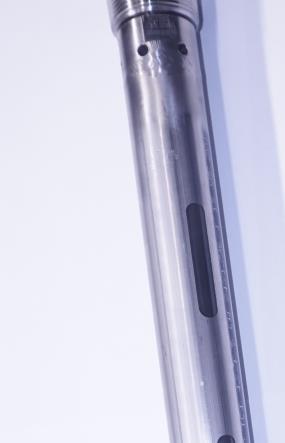

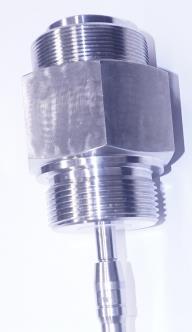

Максимальная длина зондов, м:

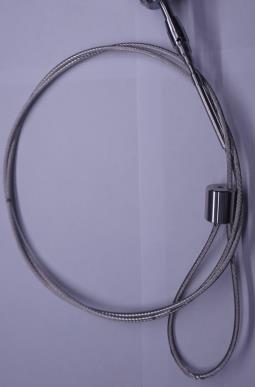

- гибкого

- жесткого

- коаксиального

30 10

6

Параметры выходного сигнала: - сила постоянного тока

от 4 до 20 мА (HART)

Температура измеряемой среды 1), °С

от -196 до +450

Избыточное давление измеряемой среды1), МПа, не более

40

Условия эксплуатации:

- температура окружающей среды1)2), °С - относительная влажность, %, не более

- атмосферное давление, кПа

от -60 до +85 100 от 84,0 до 106,7

Габаритные размеры (без учета зонда), мм, не более:

- высота

- ширина

- длина

215

100

120

Масса (без учёта фланца и зонда), кг, не более

15

Наименование характеристики

Значение

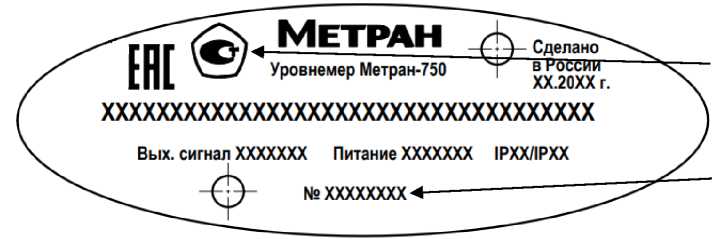

Маркировка взрывозащиты

1Ех db IIC T6...T1 Gb X,

0Ex ia IIC T6...T1 Ga X, Ех ia IIIC T85°C.. ,T450°C Da X, Ex tb IIIC T85°C...T450°C Db X

1) Приведен максимально возможный диапазон. Фактические значения указываются в эксплуатационной документации.

2) Индикатор устойчив к воздействию температуры окружающей среды от минус 45 °С до плюс 85 °С, при температуре окружающей среды ниже минус 45 °С показания индикатора могут быть нечитаемыми, частота его обновлений снижается.

Наименование характеристики

Значение

Средний срок службы, лет

30

Средняя наработка на отказ, ч

200000

Наименование

Обозначение

Количество

Уровнемер1)

Метран-750

1 шт.

Вспомогательный зонд

Метран-750

по заказу

Руководство по эксплуатации2)

14.5387.000.00 РЭ

1 экз.

Паспорт

14.5387.000.00 ПС

1 экз.

1) Согласно заказу.

2) Допускается поставлять один экземпляр руководства по эксплуатации на каждые 10 уровнемеров, поставляемых в один адрес отгрузки.
