Хроматографы жидкостные DIVISION LC
| Номер в ГРСИ РФ: | 99559-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Shenzhen ION Engineering Technologies LTD.", Китай |
Хроматографы жидкостные DIVISION LC (далее - хроматографы) предназначены для измерений содержания органических и неорганических компонентов в пробах, находящихся в жидком состоянии, а также для анализа проб неизвестного состава с целью идентификации компонентов пробы.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99559-26 | |||||||||||||||
| Действует | по 05.10.2031 | |||||||||||||||
| Наименование | Хроматографы жидкостные | |||||||||||||||
| Модель | DIVISION LC | |||||||||||||||
| Модификации |
DIVISION LC STANDART DIVISION LC ADVANCED DIVISION LC ELITE DIVISION LC ULTRA |
|||||||||||||||
| Приказы |
№2022 от
05.10.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bef1fad3-4f73-6a9a-19df-a785e84b122c | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Shenzhen ION Engineering Technologies LTD, КИТАЙ, 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП 78-241-2026 ГСИ. Хроматографы жидкостные DIVISION LC. Методика поверки
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99559-26: Описание типа
2026-99559-26.pdf
|
Скачать | 173.6 КБ | |
|
99559-26: Методика поверки
МП 78-241-2026
2026-mp99559-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Хроматографы жидкостные DIVISION LC (далее - хроматографы) предназначены для измерений содержания органических и неорганических компонентов в пробах, находящихся в жидком состоянии, а также для анализа проб неизвестного состава с целью идентификации компонентов пробы.
Описание
Принцип действия хроматографов основан на разделении пробы вещества на компоненты с помощью хроматографической колонки в потоке жидкой подвижной фазы с последующим преобразованием детектором хроматографических зон разделяемых компонентов, выходящих из колонки, в электрический сигнал, который преобразуется в цифровую форму и обрабатывается программным обеспечением (далее - ПО).
Конструктивно хроматографы представляют собой стационарные настольные лабораторные приборы, выполненные по модульному принципу, и позволяют гибко настраивать систему для решения широкого круга хроматографических задач. Хроматографы включают следующие основные конструктивные блоки: насос высокого давления, термостат колонок, автодозатор и/или ручной инжектор, детектор (один или несколько), органайзер для элюентов хроматографа. Хроматографы работают под управлением ПО, устанавливаемого на персональный компьютер (далее - ПК).
Хроматографы выпускаются в четырех моделях: DIVISION LC STANDART, DIVISION LC ADVANCED, DIVISION LC ELITE и DIVISION LC ULTRA, различающихся техническими характеристиками и цветовым исполнением корпуса. В зависимости от решаемой аналитической задачи хроматографы могут быть оснащены одним или несколькими детекторами, универсальными для любой модели хроматографов. Перечень возможных детекторов и их обозначения представлены в таблице 1.
Таблица 1 - Перечень применяемых детекторов и их обозначения
|
Детектор |
Обозначение детектора |
|
Детектор на диодной матрице |
DAD |
|
Детектор спектрофотометрический с изменяемой длиной волны |
UV/VIS |
|
Детектор флуориметрический |
FL |
|
Рефрактометрический детектор |
RID |
|
Детектор по светорассеянию испарительный |
ELSD |
|
Масс-спектрометрический детектор |
TQ |
Корпуса блоков хроматографов изготавливаются из металлических сплавов и пластика. Цвета: черный, белый, темно-серый, синий и голубой, в соответствии с технической документацией производителя.
Каждый блок хроматографа имеет свой серийный номер цифрового формата. Комплектность хроматографа с указанием серийных номеров приводится в Паспорте на хроматограф.
Серийный номер хроматографа имеет цифровой формат, присваивается по серийному номеру блока с насосом и наносится методом лазерной печати на маркировочную табличку хроматографа. Общий вид хроматографов представлен на рисунке 1. Общий вид масс-спектрометрического детектора представлен на рисунке 2. Маркировочная табличка с серийным номером и знаком утверждения типа представлена на рисунке 3.
Пломбирование и нанесение знака поверки на хроматографы не предусмотрено.
а) DIVISION LC STANDART
б) DIVISION LC ADVANCED
в) DIVISION LC ELITE
г) DIVISION LC ULTRA

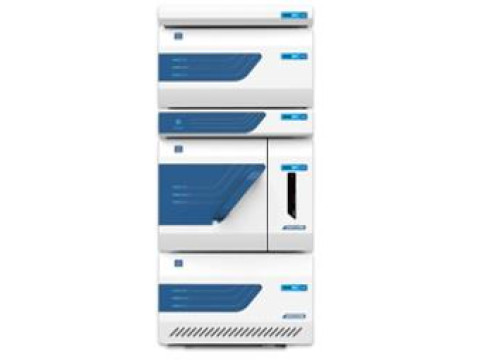

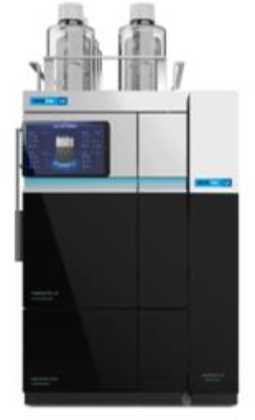

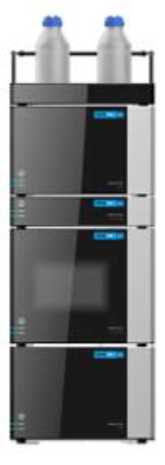

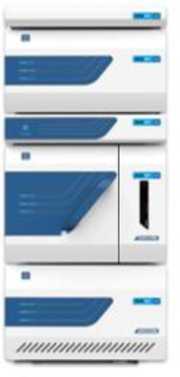

Рисунок 1 - Общий вид хроматографов жидкостных DIVISION LC

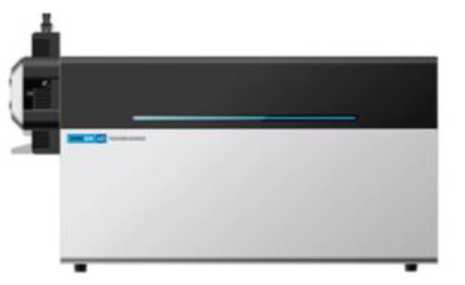

Рисунок 2 - Общий вид масс-спектрометрического детектора

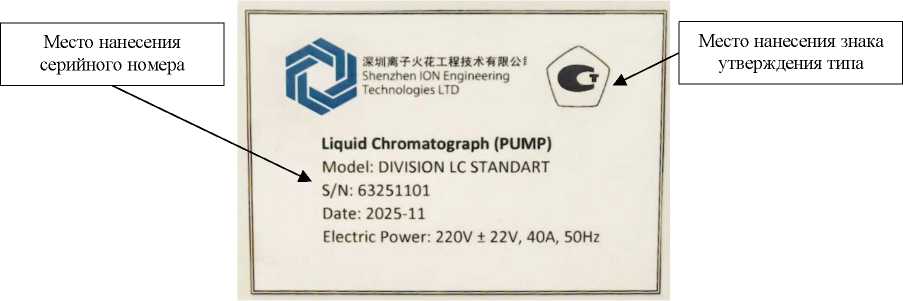

Рисунок 3 - Маркировочная табличка хроматографов жидкостных DIVISION LC
Программное обеспечение
Хроматографы функционируют под управлением специально разработанного ПО SmartLab CDS, устанавливаемого на ПК.
Версии ПО SmartLab CDS различаются интерфейсом и пользовательскими настройками, при этом метрологически значимая часть остается неизменной.
ПО выполняет следующие функции: управление работой хроматографа и контроль функционирования его систем, настройка параметров режимов работы, последовательностей анализа и служебных программ диагностики и обслуживания хроматографа и его отдельных блоков, а также управление выполнением измерений, сбор, хранение и обработка результатов анализа, резервное копирование и восстановление.
На передней панели аналитического блока или органайзера для элюентов хроматографа может быть установлен сенсорный экран, функции которого - демонстрация справочной информации о хроматографе, отображение его технического состояния, текущей программы работы, без возможности обработки измерительной информации.
Идентификационные данные ПО приведены в таблице 2. ПО защищено от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SmartLab CDS |
|
Номер версии (идентификационный номер) ПО |
1.ХХХХХХХХ1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «ХХХХХХХХ» - относится к метрологически незначимой части ПО. Каждое значение «Х» является цифровым значением от 0 до 9 или разделительной точкой. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики хроматографов учтено при нормировании их характеристик.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 3-5.
Таблица 3 - Метрологические характеристики хроматографов, оснащенных детектором на диодной матрице (DAD), спектрофотометрическим детектором с изменяемой длиной волны (UV/VIS), флуориметрическим детектором (FL), рефрактометрическим детектором (RID) и детектором по светорассеянию испарительным (ELSD)__________________________________
|
Наименование характеристики |
Значение |
|
Предел детектирования, г/см3, не более, для хроматографов, оснащенных: детектором на диодной матрице (DAD)1) спектрофотометрическим детектором с изменяемой длиной волны (UV/VIS)1) флуориметрическим детектором (FL)1) рефрактометрическим детектором (RID)1) детектором по светорассеянию испарительным (ELSD)2) |
1,3-10-10 0,8-10-10 2-10-12 0,9-10-7 8-10-8 |
|
Предел допускаемого относительного среднеквадратического отклонения выходного сигнала, %: при работе с детектором на диодной матрице (DAD)1) - по времени удерживания - по площади пика при работе со спектрофотометрическим детектором с изменяемой длиной волны (UV/VIS)1) - по времени удерживания - по площади пика при работе с флуориметрическим детектором (FL)1) - по времени удерживания - по площади пика при работе с рефрактометрическим детектором (RID)1) - по времени удерживания - по площади пика при работе с детектором по светорассеянию испарительным (ELSD)2) - по времени удерживания - по площади пика |
0,3 1 0,3 1 0,3 1,5 0,3 1,5 0,5 4 |
|
1) Установлено с применением антрацена. 2) Установлено с применением сахарозы. | |
Таблица 4 - Метрологические характеристики хроматографов, оснащенных
масс-спектрометрическим детектором (TQ)
|
Наименование характеристики |
Значение |
|
Отношение сигнал/шум1), не менее |
15000:1 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала2), % - по времени удерживания - по площади пика |
1,5 5 |
|
1) Установлено при вводе 1 мкл левомицетина массовой концентрации 1-10’9 г/см3. 2) Установлено с применением левомицетина. | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |||
|
DIVISION LC STANDART |
DIVISION LC ADVANCED |
DIVISION LC ELITE |
DIVISION LC ULTRA | |
|
Рабочий спектральный диапазон, для хроматографов, оснащенных: - детектором на диодной матрице (DAD), нм - спектрофотометрическим детектором с изменяемой длиной волны (UV/VIS), нм - флуориметрическим детектором (FL), нм - по возбуждению - по регистрации |
от 190 до 800 от 190 до 900 от 200 до 650 от 200 до 650 | |||
|
Диапазон показателей преломления для хроматографов, оснащенных рефрактометрическим детектором (RID), ед. рефр. |
от 1,00 до 1,75 | |||
|
Уровень флуктуационных шумов нулевого сигнала для хроматографов, оснащенных: - детектором на диодной матрице (DAD), Б, не более - спектрофотометрическим детектором с изменяемой длиной волны (UV/VIS), Б, не более - рефрактометрическим детектором (RID), ед. рефр., не более - детектором по светорассеянию испарительным (ELSD), мВ, не более |
1-10-5 0,5-10-5 4Д10-9 0,03 | |||
|
Наименование характеристики |
Значение для модели | |||
|
DIVISION LC STANDART |
DIVISION LC ADVANCED |
DIVISION LC ELITE |
DIVISION LC ULTRA | |
|
Дрейф нулевого сигнала для хроматографов, оснащенных: - детектором на диодной матрице (DAD), Б/ч, не более - спектрофотометрическим детектором с изменяемой длиной волны (UV/VIS), Б/ч, не более - рефрактометрическим детектором (RID), ед. рефр./ч, не более - детектором по светорассеянию испарительным (ELSD), мВ/ч, не более |
140-4 0,740-4 540-7 0,3 | |||
|
Отношение сигнал/шум для хроматографов, оснащенных флуориметрическим детектором (FL)1), не менее |
2000:1 | |||
|
Диапазон массовых чисел для хроматографов, оснащенных масс-спектрометрическим детектором (TQ), а.е.м. |
от 5 до 1250 | |||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50 | |||
|
Потребляемая мощность основных блоков, В^А, не более: - насос высокого давления - автодозатор - термостат колонок - детектор на диодной матрице (DAD) - спектрофотометрический детектор с изменяемой длиной волны (UV/VIS) - флуориметрический детектор (FL) - рефрактометрический детектор (RID) - детектор по светорассеянию испарительный (ELSD) - масс-спектрометрический детектор (TQ) |
100 120 150 100 150 300 150 150 600 |
100 120 150 100 150 300 150 150 600 |
100 120 150 100 150 300 150 150 600 |
100 120 150 100 150 300 150 150 600 |
|
Наименование характеристики |
Значение для модели | |||
|
DIVISION LC STANDART |
DIVISION LC ADVANCED |
DIVISION LC ELITE |
DIVISION LC ULTRA | |
|
Габаритные размеры основных блоков, мм, не более: насос высокого давления - ширина |
340 |
340 |
345 |
345 |
|
- высота |
238 |
238 |
216 |
216 |
|
- глубина |
620 |
620 |
624 |
624 |
|
автодозатор - ширина |
340 |
340 |
345 |
345 |
|
- высота |
320 |
320 |
270 |
270 |
|
- глубина |
610 |
610 |
624 |
624 |
|
термостат колонок - ширина |
75 |
75 |
65 |
345 |
|
- высота |
420 |
420 |
770 |
60 |
|
- глубина |
400 |
400 |
400 |
624 |
|
детектор на диодной матрице (DAD), спектрофотометрический детектор с изменяемой длиной волны (UV/VIS), флуориметрический детектор (FL), рефрактометрический детектор (RID) - ширина |
365 |
365 |
345 |
345 |
|
- высота |
190 |
190 |
209 |
209 |
|
- глубина |
610 |
610 |
624 |
624 |
|
детектор по светорассеянию испарительный (ELSD) - ширина |
230 |
230 |
230 |
230 |
|
- высота |
490 |
490 |
490 |
490 |
|
- глубина |
460 |
460 |
460 |
460 |
|
масс-спектрометрический детектор (TQ) - ширина |
1145 |
1145 |
1145 |
1145 |
|
- высота |
622 |
622 |
622 |
622 |
|
- глубина |
498 |
498 |
498 |
498 |
|
Масса основных блоков, кг, не более: - насос высокого давления |
21 |
21 |
30 |
30 |
|
- автодозатор |
19 |
19 |
30 |
30 |
|
- термостат колонок |
11 |
11 |
5 |
15 |
|
- детектор на диодной матрице (DAD) |
10 |
10 |
10 |
10 |
|
- спектрофотометрический детектор с |
10 |
10 |
10 |
10 |
|
изменяемой длиной волны (UV/VIS) - флуориметрический детектор (FL) |
21 |
21 |
21 |
21 |
|
- рефрактометрический детектор (RID) |
13 |
13 |
13 |
13 |
|
- детектор по светорассеянию |
10 |
10 |
10 |
10 |
|
испарительный (ELSD) - масс-спектрометрический детектор |
166 |
166 |
166 |
166 |
|
(TQ) | ||||
|
Наименование характеристики |
Значение для модели | |||
|
DIVISION LC STANDART |
DIVISION LC ADVANCED |
DIVISION LC ELITE |
DIVISION LC ULTRA | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +10 до +35 85 | |||
|
1) Установлено для рамановского спектра воды. | ||||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и Паспорта методом компьютерной графики и на маркировочную табличку методом лазерной печати.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Хроматограф жидкостный1) |
DIVISION LC |
1 шт. |
|
2 Хроматографы жидкостные DIVISION LC. Руководство по эксплуатации |
- |
1 экз. |
|
3 Методика поверки |
- |
1 экз. |
|
4 Паспорт |
- |
1 экз. |
|
5 Программное обеспечение |
- |
1 шт. |
|
1) Комплектность определяется измерительной задачей и указывается в Паспорте. | ||
Сведения о методах измерений
приведены в разделе «Инструкции по эксплуатации» документа «Хроматографы жидкостные DIVISION LC. Руководство по эксплуатации» (раздел указан для каждого детектора).
При использовании в сфере государственного регулирования обеспечения единства измерений хроматографы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 28.12.2024 № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»
Техническая документация Shenzhen ION Engineering Technologies LTD, Китай
