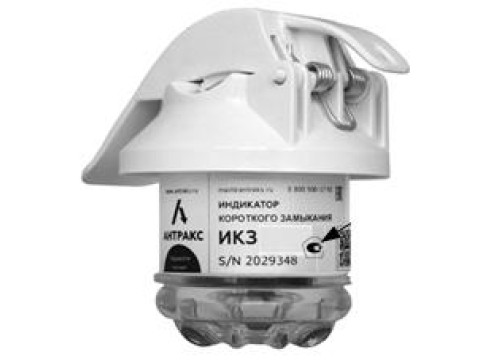

Индикаторы короткого замыкания ИКЗ
| Номер в ГРСИ РФ: | 99560-26 |
|---|---|
| Производитель / заявитель: | ООО МНПП "Антракс", г.Москва |
Индикаторы короткого замыкания ИКЗ (далее - индикаторы) предназначены для обнаружения поврежденного участка на воздушных линиях распределительных электросетей с действующими значениями напряжения переменного тока от 6 до 35 кВ и 110 кВ и частотой 50 Гц и измерения силы переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99560-26 | ||||||
| Действует | по 05.10.2031 | ||||||
| Наименование | Индикаторы короткого замыкания | ||||||
| Модель | ИКЗ | ||||||
| Модификации |
ИКЗ–ABCD, где: ИКЗ - обозначение типа индикатора A - В – установка индикатора на воздушную линию электропередач B - тип исполнения индикатора C - функциональные возможности D - метод связи На испытания представлены: ИКЗ-В34 |
||||||
| Приказы |
№2022 от
05.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1ee4ccd6-74c7-bca4-fdf7-6ae9530d219c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО МНПП «АНТРАКС», РОССИЯ, 141190, Московская обл., г. о. Фрязино, г. Фрязино, тер. Восточная заводская промышленная, д. 16
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-045-26 ГСИ. Индикаторы короткого замыкания ИКЗ. Методика поверки
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99560-26: Описание типа
2026-99560-26.pdf
|
Скачать | 103.5 КБ | |
|
99560-26: Методика поверки
МП-НИЦЭ-045-26
2026-mp99560-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Индикаторы короткого замыкания ИКЗ (далее - индикаторы) предназначены для обнаружения поврежденного участка на воздушных линиях распределительных электросетей с действующими значениями напряжения переменного тока от 6 до 35 кВ и 110 кВ и частотой 50 Гц и измерения силы переменного тока.
Описание
Принцип действия индикаторов основан на измерении разницы напряжений при холостом включении и при кратковременном подключении нагрузки с последующим преобразованием полученного значения разности напряжения в соответствующее значение силы переменного тока с помощью встроенного программного обеспечения.
Конструктивно индикаторы состоят из пластикового корпуса, прозрачной нижней крышки и зажима для установки на провод воздушных линиях распределительных электросетей (далее - ВЛ).
Индикаторы выпускаются в модификациях, отличающихся местом установки и функциональными возможностями.
Структура условного обозначения модификаций индикаторов:
ИКЗ -A B C D
Метод связи:
□ - отсутствует;
Р - радиоканал ближней связи с частотой 433 МГц;
Л - радиоканал ближней связи BLE с частотой 2,4 ГГц;
М - GSM/GPRS___________________________________
Функциональные возможности:
□ - регистрация коротких замыканий (далее - КЗ) с силой переменного тока от 50 А;
1 - регистрация КЗ с силой переменного тока от 25 А;
2 - регистрация КЗ от 20 А однофазных замыканий на землю (далее - ОЗЗ) с силой переменного тока от 4 А;
3 - регистрация КЗ с силой переменного тока от 20 А и ОЗЗ с силой переменного тока от 2 А, разделение типа аварии *;
4 - регистрация КЗ с силой переменного тока от 20 А и ОЗЗ от 0,5 А, разделение типа аварии, направление действия *______________________
Тип исполнения индикатора:
1 - установка на опору с питанием от ВЛ (ёмкостной отбор);
2 - установка на опору с питанием от батареи;
3 - установка на провод ВЛ с действующими значениями напряжения переменного тока от 6 до 35 кВ;
4 - установка на провод ВЛ с действующим значением напряжения переменного тока 110 кВ____________________________________________________________
В - установка индикатора на воздушную линию электропередач__________________
Обозначение типа индикатора
Примечание: * - для исполнения 3 и 4 заявленные характеристики обеспечиваются только при работе в составе комплекта из трех индикаторов, осуществляющих совместную обработку данных.
Рисунок 1 - Структура условного обозначения модификаций индикаторов
Серийный номер наносится на маркировочную наклейку методом термотрансферной печати в виде цифрового кода.

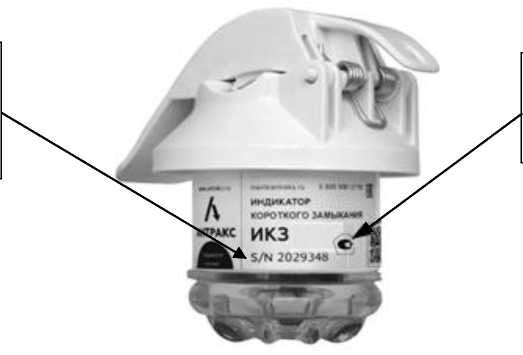

Общий вид индикаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Пломбирование мест настройки (регулировки) индикаторов не предусмотрено. Нанесение знака поверки на индикаторы не предусмотрено.
Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид индикаторов с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) индикаторов состоит из встроенного и внешнего ПО.
Встроенное ПО производит обработку измерительной информации, поступающей от аппаратной части индикатора; формирует массивы данных и сохраняет их в энергонезависимой памяти; отображает измеренные значения и тип аварии на экране пульта дистанционного управления.
Внешнее ПО устанавливается на пульт дистанционного управления и позволяет проводить настройку параметров конфигурации индикаторов, обеспечивает сбор и отображение информации с индикаторов.
Конструкция индикаторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики индикаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО индикаторов приведены в таблице 1.
аблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ikz |
|
Номер версии (идентификационный номер ПО) |
2.58 |
|
Цифровой идентификатор ПО |
DCA37DFE065E83A5 |
|
Алгоритм вычисления цифрового идентификатора |
CRC16 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы переменного тока, А |
от 1 до 1000 |
|
Пределы допускаемой приведенной (к максимальному значению диапазона измерений силы переменного тока) погрешности измерений силы переменного тока, % |
±10 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания |
1 элемент питания 3,6 В типа Li-SOCl2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
158x114x140 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, не более, % |
от -60 до +70 98 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку методом термотрансферной печати.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Индикатор короткого замыкания |
ИКЗ |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
ТРБЖ.411181.09025.07.002-00-01 |
1 экз. |
Сведения о методах измерений
приведены в разделах 1.2 «Назначение» документа ТРБЖ.411181.09025.07.002-00-01 «Индикаторы короткого замыкания ИКЗ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»
ТУ 26.51.45-007-59795650-2017 «Индикаторы короткого замыкания ИКЗ. Технические условия»
