Системы мгновенных измерений JG-M1125
| Номер в ГРСИ РФ: | 99562-26 |
|---|---|
| Производитель / заявитель: | Janpos Technology Co Ltd., КИТАЙ |
Системы мгновенных измерений JG-M1125 (далее - системы) предназначены для измерений диаметров.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99562-26 | |||||||||
| Действует | по 05.10.2031 | |||||||||
| Наименование | Системы мгновенных измерений | |||||||||
| Модель | JG-M1125 | |||||||||
| Приказы |
№2022 от
05.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 215602c2-ecd3-b8dd-3919-edc0d3b5165a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Janpos Technology Co Ltd., КИТАЙ, Room 2202, Hengye Building, No. 158, Tai'an Middle Road, Yinzhou District, Ningbo City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-387-203-2026 ГСИ. Системы мгновенных измерений JG-M1125. Методика поверки
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99562-26: Описание типа
2026-99562-26.pdf
|
Скачать | 160.8 КБ | |
|
99562-26: Методика поверки
РТ-МП-387-203-2026
2026-mp99562-26.pdf
|
Скачать | 142 КБ |
Описание типа
Назначение
Системы мгновенных измерений JG-M1125 (далее - системы) предназначены для измерений диаметров.
Описание
Принцип работы систем состоит в преобразовании светового излучения, падающего на измеряемую деталь, в пучок параллельных лучей с помощью рассеивателей и линз. Тень профиля, получаемая от детали, улавливается системой камер и ее изображение передается в компьютер.
Система состоит из следующих модулей: измерительный блок Janpos JG-M1125 L, терминал Janpos YKHMI, специализированный компьютер Janpos JG-MK100.
Измерительный блок Janpos JG-M1125 L (далее - измерительный блок) закреплен на станине. Основной частью измерительного блока является оптическая система, включающая в себя источник света и специальные линзы, формирующие параллельный пучок, и систему камер. Между левой и правой частями измерительного блока находится предметный столик. В зависимости от измеряемого диаметра система может работать в малом поле зрения и большом поле зрения (таблица 2). Центр диаметра измеряемой детали при этом располагается в центре поля зрения системы.
Терминал Janpos YKHMI (далее - терминал) предназначен для настройки системы, а также обеспечивает электропитание измерительного блока.
Общий вид систем приведен на рисунке 1.
Нанесение знака поверки на системы не предусмотрено. Заводской номер наносится методом печати на боковой стороне корпуса измерительного блока системы, и имеет буквенноцифровое обозначение, состоящее из арабских цифр и букв латинского алфавита.
Пломбирование систем от несанкционированного доступа не предусмотрено.

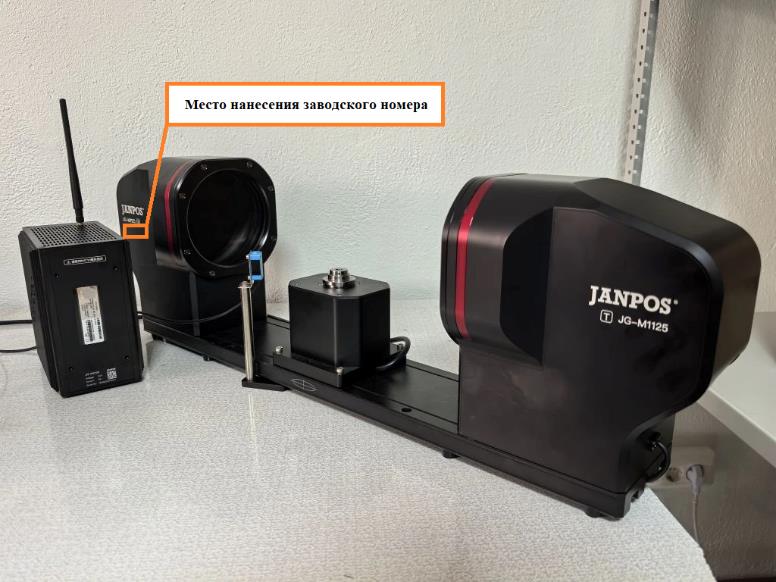

Рисунок 1 - Общий вид систем
Программное обеспечение
Системы имеют в своем составе программное обеспечение (далее - ПО), встроенное в специализированный компьютер Janpos JG-MK100, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение является специализированным ПО системы и предназначено для ее управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от системы.
Конструкция системы исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО системы и полученные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Главной защитой ПО является USB-ключ.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
JG-M |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.0.251113 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Малое поле зрения |
Большое поле зрения | |
|
Диапазон измерений диаметров, мм |
от 1 до 60 включ. |
св. 60 до 125 |
|
Пределы допускаемой абсолютной погрешности измерений диаметров, мкм |
±2,5 |
±3,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина; |
888 |
|
- ширина; |
245 |
|
- высота |
332 |
|
Масса, кг, не более |
25 |
|
Параметры электрического питания: - напряжение переменного тока, В, |
от 100 до 240 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Условия эксплуатации: - температура окружающего воздуха, °С, |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Системы мгновенных измерений |
JG-M1125 |
1 шт. |
|
Руководство по эксплуатации |
2651-001-11059806-2026 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Настройка и методы измерений» руководства по эксплуатации систем.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
Стандарт предприятия «Системы мгновенных измерений JG-M1125. Стандарт предприятия»
