Термопреобразователи сопротивления WES 55
| Номер в ГРСИ РФ: | 99569-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | GÜNTHER GmbH Temperaturmesstechnik, ГЕРМАНИЯ |
Термопреобразователи сопротивления WES 55 (далее - термопреобразователи или ТС) предназначены для измерений температуры в газообразных, жидких и пластичных средах низкого давления.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99569-26 | ||||||||||||||||||
| Наименование | Термопреобразователи сопротивления | ||||||||||||||||||
| Модель | WES 55 | ||||||||||||||||||
| Приказы |
№2023 от
05.10.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4d648106-c920-a35c-e362-f0f8faad9b38 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
GÜNTHER GmbH Temperaturmesstechnik, ГЕРМАНИЯ, Bauhofstraße 12, D-90571 Schwaig
Поверка
| Методика поверки / информация о поверке |
МП-1084-2025 ГСИ. Термопреобразователи сопротивления WES 55. Методика поверки.
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99569-26: Описание типа
2026-99569-26.pdf
|
Скачать | 130.4 КБ | |
|
99569-26: Методика поверки
МП-1084-2025
2026-mp99569-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Термопреобразователи сопротивления WES 55 (далее - термопреобразователи или ТС) предназначены для измерений температуры в газообразных, жидких и пластичных средах низкого давления.
Описание
Принцип действия ТС основан на зависимости изменения электрического сопротивления чувствительного элемента (далее - ЧЭ) термопреобразователя от изменения температуры.
Конструктивно термопреобразователь состоит из ЧЭ, помещенного в защитный корпус. Защитный корпус при помощи процессного штуцера соединяется с головкой. Головка изготовлена из алюминиевого сплава с откидной крышкой, имеет сальниковый кабельный ввод. Внутри головки установлен измерительный преобразователь.
ЧЭ ТС имеет номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
К термопреобразователям данного типа относятся следующие заводские номера: 32409709/10 1/1, 32404050/20 1/1, 32406012/10 2/4, 32406012/10 3/4, 32406012/10 4/4.
Нанесение знака поверки на ТС не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из арабских цифр, наносится типографским способом на маркировочную наклейку, прикрепленную к корпусу ТС, представлен на рисунке 2. Общий вид термопреобразователей представлен на рисунке 1.
Пломбирование от несанкционированного доступа не предусмотрено.

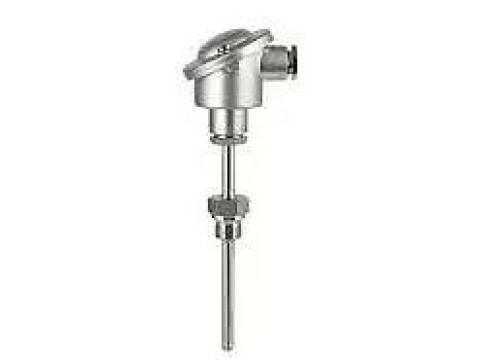

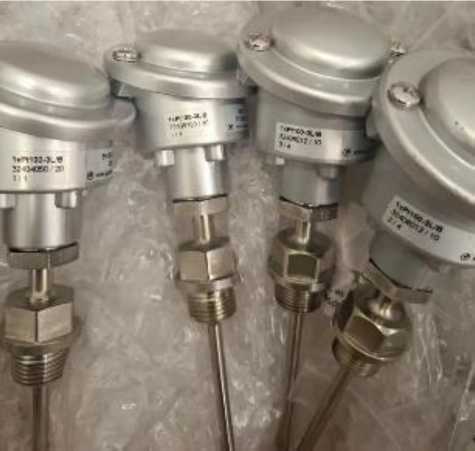

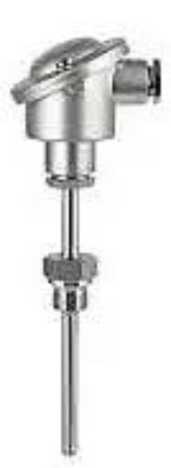

Рисунок 1 - Общий вид термопреобразователя сопротивления WES 55
Место нанесения заводского номера

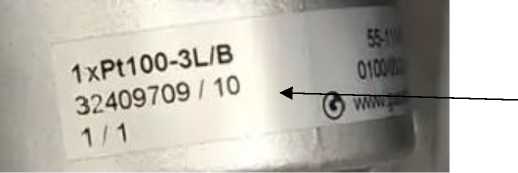

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 1 - 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +150 |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Класс допуска термопреобразователя по ГОСТ 6651-2009 - Зав. № 32409709/10 1/1 - Зав. № 32404050/20 1/1 - Зав. № 32406012/10 4/4, Зав. № 32406012/10 3/4, Зав. № 32406012/10 2/4 |
АА А В |
|
Допускаемое отклонение от номинальной статической характеристики (НСХ) в диапазоне измерений, °С Класс AA, Зав. № 32409709/10 1/1 Класс A, Зав. № 32404050/20 1/1 Класс B, Зав.№ 32406012/10 4/4, Зав. № 32406012/10 3/4, Зав. № 32406012/10 2/4 |
± (0,1 + 0,0017-|t|) ± (0,15 + 0,0020-|t|) ± (0,3 + 0,0050-|t|) |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Схема подключения |
3-х проводная |
|
Количество чувствительных элементов, шт. |
1 |
|
Длина монтажной части, мм зав. № 32406012/10 4/4 зав. № 32406012/10 3/4 зав. № 32404050/20 1/1 зав. № 32409709/10 1/1 зав. № 32406012/10 2/4 |
100 100 50 100 100 |
|
Диаметр защитной трубки, мм зав. № 32406012/10 4/4 зав. № 32406012/10 3/4 зав. № 32404050/20 1/1 зав. № 32409709/10 1/1 зав. № 32406012/10 2/4 |
9 9 9 9 9 |
|
Материал защитной трубки |
нержавеющая сталь (1.4571), X10CrAl24 (1.4762), X15CrNiSi25 20 (1.4841), St. 35.8 (1.0305), Inconel (2.4816) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (при температуре 25 °С), %, не более - атмосферное давление, кПа |
от -40 до +85 80 от 84,0 до 106,7 |
|
Масса, кг, не более |
0,5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователи сопротивления |
WES 55 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
WES.55.001.P3 |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.3 «Описание термопреобразователя и принцип действия» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия GUNTHER GmbH Temperaturmesstechnik, Германия.
