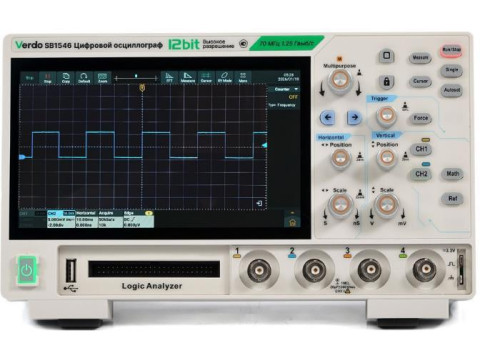

Осциллографы цифровые запоминающие VERDO SB
| Номер в ГРСИ РФ: | 99570-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, КНР |
Осциллографы цифровые запоминающие VERDO SB (далее - осциллографы) предназначены для измерений и отображения амплитудных и частотно-временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99570-26 | |||||||||
| Действует | по 05.10.2031 | |||||||||
| Наименование | Осциллографы цифровые запоминающие | |||||||||
| Модель | VERDO SB | |||||||||
| Модификации |
VERDO SB15 VERDO SB17 |
|||||||||
| Приказы |
№2023 от
05.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d3f581d3-e42b-f70f-eaa9-e51cef0886ad | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Fujian Lilliput Optoelectronics Technology Co., Ltd., КИТАЙ, No. 19, Heming Road, Longwen Zone, Zhangzhou City, Fujian
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0020-2026 МП ГСИ. Осциллографы цифровые запоминающие VERDO SB. Методика поверки.
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99570-26: Описание типа
2026-99570-26.pdf
|
Скачать | 373.6 КБ | |
|
99570-26: Методика поверки
РВНЕ.0020-2026 МП
2026-mp99570-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Осциллографы цифровые запоминающие VERDO SB (далее - осциллографы) предназначены для измерений и отображения амплитудных и частотно-временных параметров электрических сигналов.
Описание
Принцип действия осциллографов основан на дискретизации входного аналогового сигнала по времени и уровню с последующим аналого-цифровым преобразованием. Входной сигнал поступает в измерительный тракт, где осуществляется его согласование, масштабирование и усиление, после чего он преобразуется в последовательность цифровых отсчетов с заданной частотой дискретизации и разрядностью. Полученные данные подвергаются цифровой обработке, сохраняются в памяти и отображаются на экране в виде графического изображения зависимости напряжения от времени.
Конструктивно осциллографы представляют собой портативные электронные измерительные приборы в пластмассовом корпусе с жидкокристаллическим дисплеем, предназначенным для отображения результатов измерений, параметров настройки и служебной информации, а также для задания и контроля режимов работы осциллографов. Основными конструктивными элементами осциллографов являются жидкокристаллический дисплей, органы управления, входные разъемы измерительных каналов, кнопка питания, разъем USB. В зависимости от модификации осциллографы могут дополнительно оснащаться разъемами логического анализатора, внешнего запуска, USB-хоста, питания, а также и выходами генератора сигналов. Корпус осциллографов снабжен опорными ножками для установки на рабочей поверхности и ручкой для переноски.
К настоящему типу средств измерений относятся осциллографы в следующих исполнениях:
- VERDO SB15: модификации VERDO SB1521, VERDO SB1523, VERDO SB1525, VERDO SB1526, VERDO SB1541, VERDO SB1543, VERDO SB1544, VERDO SB1545, VERDO SB1546;
- VERDO SB17: модификации VERDO SB1721, VERDO SB1722, VERDO SB1723, VERDO SB1724, VERDO SB1741, VERDO SB1742, VERDO SB1743, VERDO SB1744.
Исполнения отличаются друг от друга конструктивными признаками. Модификации отличаются друг от друга метрологическими и техническими характеристиками, а также составом реализованных опциональных функций.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид осциллографов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на осциллографы не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов не предусмотрено.
Цветовая гамма корпуса осциллографов может быть изменена по решению изготовителя в одностороннем порядке.
Место нанесения знака утверждения типа

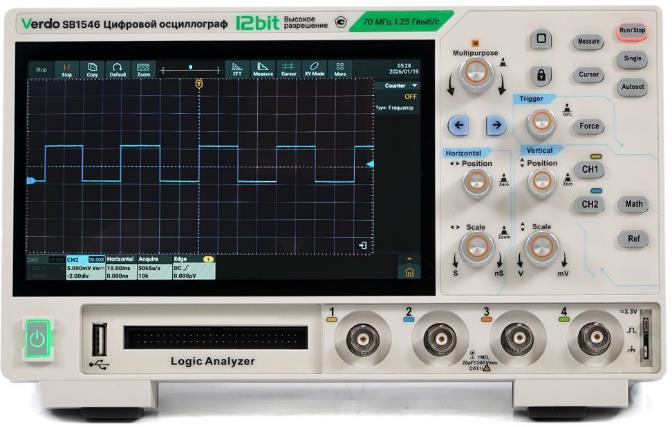

а) Вид спереди осциллографов исполнений VERDO SB15

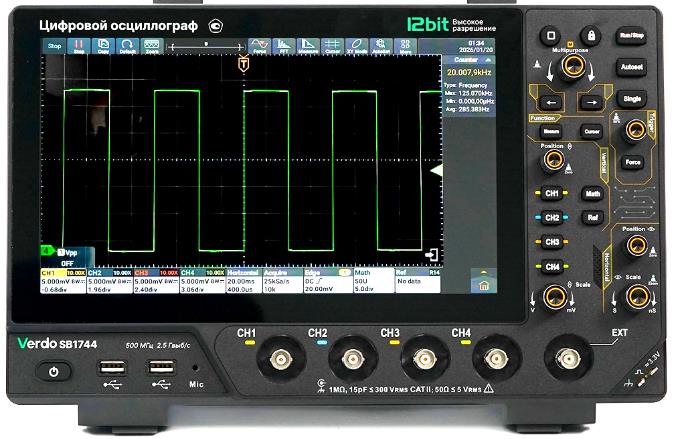

б) Вид спереди осциллографов исполнений VERDO SB17
Место нанесения
заводского номера

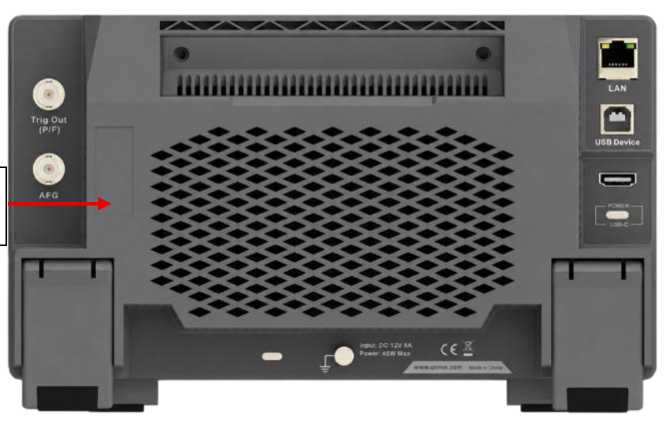

в) Вид сзади осциллографов исполнений VERDO SB15
Место нанесения заводского номера

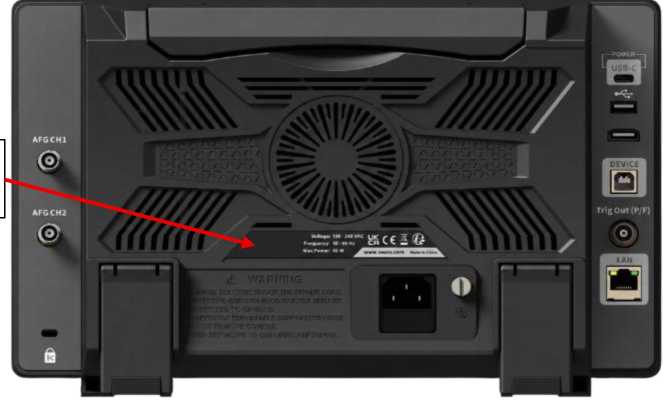

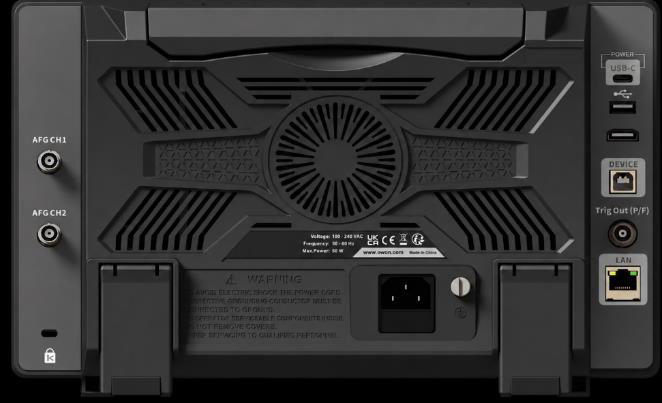

г) Вид сзади осциллографов исполнений VERDO SB17
Рисунок 1 - Общий вид осциллографов с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) осциллографов состоит из встроенного ПО.
ПО является метрологически значимым.
Метрологические характеристики осциллографов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО осциллографов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Входное сопротивление Rex для исполнений, Ом: - VERDO SB15 - VERDO SB17 |
(1,00±0,02)М06 (1,00±0,02) 406 или (50,0±1,0) |
|
Входная емкость Свх для исполнений, пФ: - VERDO SB15 - VERDO SB17 |
20±5 15±5 |
|
Верхний предел частоты полосы пропускания для модификаций, МГц:1) 2) - VERDO SB1521, VERDO SB1541 - VERDO SB1523, VERDO SB1543, VERDO SB1721, VERDO SB1741 - VERDO SB1544 - VERDO SB1525, VERDO SB1545, VERDO SB1722, VERDO SB1742 - VERDO SB1526, VERDO SB1546 - VERDO SB1723, VERDO SB1743 - VERDO SB1724, VERDO SB1744 |
70 100 125 200 250 350 500 |
|
Диапазон установки коэффициента отклонения Ко при Rex = 1 МОм (с шагом 1-2-5) |
от 500 мкВ/дел до 10 В/дел |
|
Диапазон установки коэффициента отклонения Ко при Rex = 50 Ом для исполнений (с шагом 1-2-5): - VERDO SB17 |
от 500 мкВ/дел до 1 В/дел |
|
Пределы допускаемой относительной погрешности установки коэффициента отклонения, %: - при Ко < 1 мВ/дел - при Ко = 2 мВ/дел - при Ко > 5 мВ/дел |
±3,0 ±2,0 ±1,5 |
|
Диапазон установки коэффициента развертки для исполнений (с шагом 1-2-5): - VERDO SB17 - VERDO SB15 |
от 0,5 нс/дел до 1000 с/дел от 1 нс/дел до 1000 с/дел |
|
Пределы допускаемой относительной погрешности измерений временных интервалов для исполнений: - VERDO SB15 - VERDO SB17 |
±2,540-6 ±Г10-6 |
|
1) По уровню напряжения 0,707 (-3 дБ) от устанавливаемого значения при частоте 50 кГц. 2) Для Ко < 5 мВ/дел верхнее значение частоты полосы пропускания 20 МГц. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов для модификаций: | |
|
- VERDO SB1521, VERDO SB1523, VERDO SB1525, VERDO SB1526, VERDO SB1721, VERDO SB1722, VERDO SB1723, VERDO SB1724 |
2 |
|
- VERDO SB1541, VERDO SB1543, VERDO SB 1544, VERDO SB1545, VERDO SB1546, VERDO SB1741, VERDO SB1742, VERDO SB1743, VERDO SB 1744 |
4 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50 |
|
Потребляемая мощность для исполнений, Вт, не более: - VERDO SB15 - VERDO SB17 |
48 50 |
|
Габаритные размеры (длинахширинахвысота) для исполнений, мм, не более: - VERDO SB15 - VERDO SB17 |
260х160х78 325x209x112 |
|
Масса для исполнений, кг, не более: - VERDO SB15 - VERDO SB17 |
2 4 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +40 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус осциллографа любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллографы цифровые запоминающие VERDO SB |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт.1) |
|
Кабель USB |
- |
1 шт. |
|
Осциллографический пробник с набором комплектующих: - для двух измерительных каналов - для четырех измерительных каналов |
- |
2 экз. 4 экз. |
|
Сетевой кабель |
- |
1 шт. |
|
Кабель BNC - зажимы «крокодилы» |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) Для исполнений VERDO SB 15. | ||
Сведения о методах измерений
приведены в разделе 3 «Основное руководство пользователя» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
«Осциллографы цифровые запоминающие VERDO SB. Стандарт предприятия».
