Измеритель длин волн лазерного излучения WS-7
| Номер в ГРСИ РФ: | 99584-26 |
|---|---|
| Производитель / заявитель: | ООО «АНГСТРЕМ», г. Новосибирск |
Измеритель длин волн лазерного излучения WS-7 (далее - измеритель длин волн) предназначен для измерений длин волн в вакууме лазерного излучения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99584-26 | ||||||
| Наименование | Измеритель длин волн лазерного излучения | ||||||
| Модель | WS-7 | ||||||
| Приказы |
№2023 от
05.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e2f5e599-3d00-2dce-33e1-c8ccdb3a5d56 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «АНГСТРЕМ», РОССИЯ, 630090, г. Новосибирск, ул. Инженерная, д. 16, этаж 1
Поверка
| Методика поверки / информация о поверке |
МП 2511-0002-2026 ГСИ. Измеритель длин волн лазерного излучения WS-7. Методика поверки.
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99584-26: Описание типа
2026-99584-26.pdf
|
Скачать | 184.6 КБ | |
|
99584-26: Методика поверки
МП 2511-0002-2026
2026-mp99584-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Измеритель длин волн лазерного излучения WS-7 (далее - измеритель длин волн) предназначен для измерений длин волн в вакууме лазерного излучения.
Описание
К настоящему типу средства измерений относится измеритель длин волн с серийным № 4281.
Принцип действия измерителя длин волн основан на анализе интерференционной картины, полученной на фотодиодных сенсорах при прохождении света через интерферометры Физо.
Измеритель длин волн представляет собой оптический блок для подключения к частотно-стабилизированному гелий-неоновому лазеру (далее - опорному лазеру) и ноутбуку с автономным программным обеспечением (далее - ПО).
В комплект поставки входит опорный лазер для настройки измерителя длин волн. В качестве опорного лазера используется частотно-стабилизированный гелий-неоновый лазер с номинальной длиной волны 633 нм и относительной нестабильностью частоты (длины волны в вакууме) лазерного излучения опорного лазера не более 240-8.
Оптический блок предназначен для получения интерференционной картины от излучения измеряемого лазера с помощью пяти интерферометров Физо на фотодиодных сенсорах и аналого-цифрового преобразования поступаемых сигналов. Преобразованные сигналы посредством USB-интерфейса поступают на ноутбук с автономным ПО, где происходит их обработка, сравнение интерференционной картины, полученной от измеряемого лазера, с интерференционной картиной, полученной от опорного лазера, и вычисление длины волны в вакууме измеряемого лазера.
Общий вид измерителя длин волн приведен на рисунке 1.
Нанесение знака поверки на измеритель длин волн не предусмотрено.
Пломбирование измерителя длин волн не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из четырех знаков, нанесен на маркировочную табличку на нижней панели оптического блока в месте, указанном на рисунке 2.

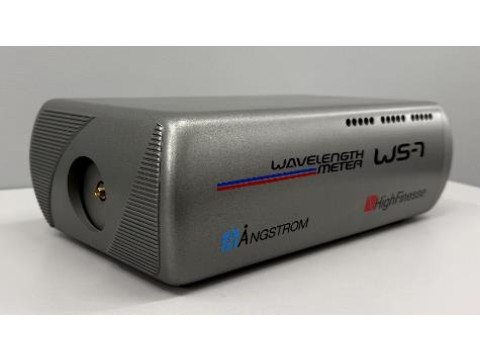

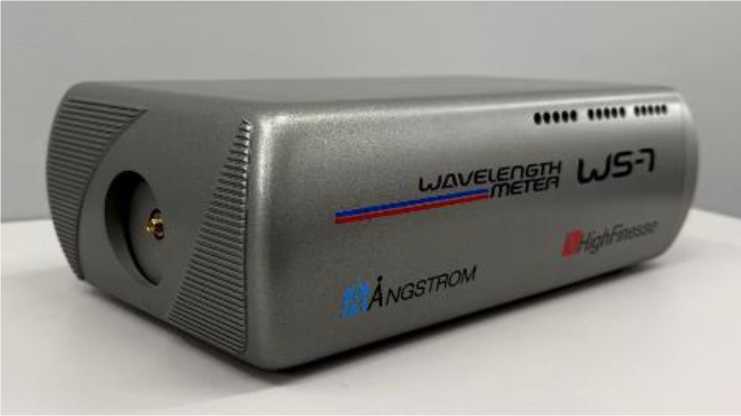

Рисунок 1 - Общий вид измерителя длин волн

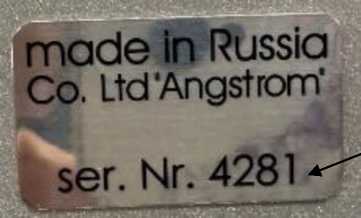

Рисунок 2 - Место нанесения серийного номера
Место нанесения серийного номера
Программное обеспечение
Измеритель длин волн оснащен автономным ПО Wavelength meter, предназначенным для управления, сбора, обработки, хранения и передачи результатов измерений.
При нормировании метрологических характеристик учтено влияние ПО. ПО является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Wavelength meter |
|
Номер версии (идентификационный номер) ПО |
8.4281.6524.000 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длин волн в вакууме лазерного излучения, нм |
от 600 до 650 |
|
Пределы допускаемой относительной погрешности измерений длины волны в вакууме лазерного излучения, отн. ед. |
±1-10’7 |
|
Дискретность отсчета, нм |
0,00001 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры оптического блока, мм, не более: - длина |
360 |
|
- ширина |
210 |
|
- высота |
120 |
|
Масса оптического блока, кг, не более |
6 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, мм рт. ст. |
от 680 до 820 |
|
Параметры электропитания: - напряжение питания от источника постоянного тока, В |
5 |
|
Потребляемая мощность оптического блока, ВА, не более |
4,5 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка до отказа, ч, не менее |
20000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Измеритель длин волн лазерного излучения |
WS-7 |
1 шт. |
|
Частотно-стабилизированный гелий-неоновый лазер (опорный лазер) |
- |
1 шт. |
|
Одномодовое волокно |
- |
2 шт. |
|
Комплект оптических элементов для подключения лазера |
- |
1 компл. |
|
Кабель USB |
- |
1 шт. |
|
Ноутбук с ПО |
- |
1 шт. |
|
Паспорт на измеритель длин волн |
- |
1 экз. |
|
Паспорт на опорный лазер |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.2 «Порядок работы» паспорта.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29.12.2018 № 2840.
