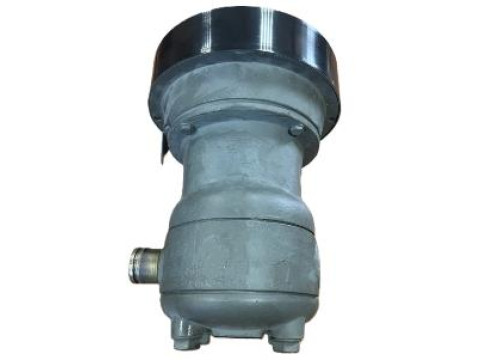

Счётчики жидкости СЖО-25-1,6-МОУ
| Номер в ГРСИ РФ: | 99585-26 |
|---|---|
| Производитель / заявитель: | ООО «Фракция», г. Серпухов |
|
99585-26: Описание типа
2026-99585-26.pdf
|
Скачать | 206.1 КБ |
Счётчики жидкости СЖО-25-1,6-МОУ (далее - счётчики) предназначены для измерения объемного количества жидкостей, вязкостью от 0,55 до 6,0 мм2/с.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99585-26 | |||||||||
| Действует | по 07.10.2031 | |||||||||
| Наименование | Счётчики жидкости | |||||||||
| Модель | СЖО-25-1,6-МОУ | |||||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | aad6ec82-dfb8-3283-d5d5-d46182867fc4 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Фракция», РОССИЯ, 142279, Московская обл., Территория Оболенск-1, д. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.451-2024 ГСИ. Счётчики жидкости камерные. Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99585-26: Описание типа
2026-99585-26.pdf
|
Скачать | 206.1 КБ |
Описание типа
Назначение
Счётчики жидкости СЖО-25-1,6-МОУ (далее - счётчики) предназначены для измерения объемного количества жидкостей, вязкостью от 0,55 до 6,0 мм2/с.
Описание
Конструктивно счётчики состоят из первичного преобразователя объема, шестеренного механизма, механического счетного устройства (СУ).
Принцип действия счётчиков основан на преобразовании количества оборотов его рабочих частей (овальных шестерён), совершаемых при прохождении объема жидкости через его камерную (проточную) часть в единицы объема. Поток жидкости поступает в корпус первичного преобразователя объёма счётчика, попадает в измерительную камеру. Измерительный сигнал передаётся на механическое отсчётное устройство счётчика, которое преобразует измерительный сигнал в значение объёма жидкости и отображает результаты измерения.
Корпус первичного преобразователя объёма с овальными шестернями, представляет собой отливку из алюминиевого сплава с двумя патрубками для резьбового (штуцерного) присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни.

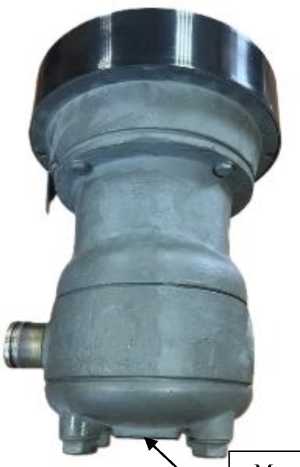

Общий вид счетчиков с указанием места расположения таблички с заводским номером и знаком утверждения типа представлен на рисунке 1.
Заводской номер счётчика состоит из 3-х и более арабских цифр, наносится на металлическую табличку методом лазерной гравировки. Металлическая табличка прикрепляется на заднюю часть корпуса счётчика, как это показано на рисунке 1. Пример таблички представлен на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Знак поверки наносится на пломбы.

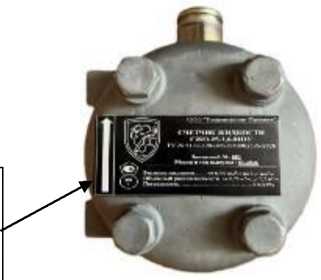

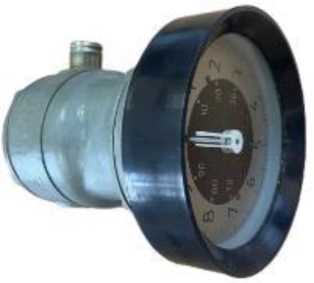

Место расположения таблички с заводским номером и знаком утверждения типа
Рисунок 1 - Общий вид счетчиков

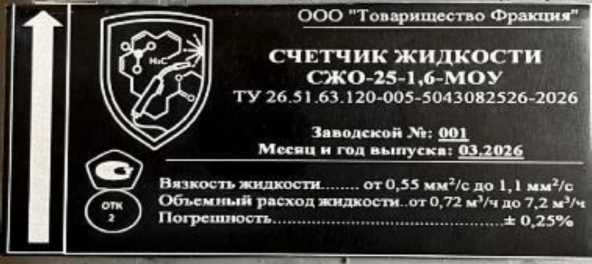

Рисунок 2 -Пример маркировочной таблички

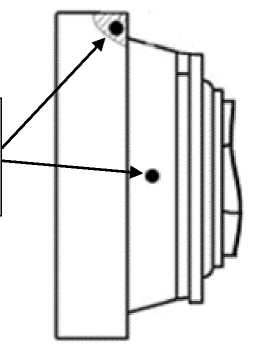

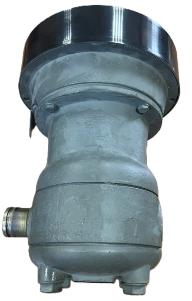

Места пломбирования и нанесения знаков поверки
Рисунок 3- Схема пломбировки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование |
Значение |
|
Диаметр условного прохода, мм |
25 |
|
Номинальный объемный расход жидкости, м3/ч |
3 |
|
Диапазон объемного расхода жидкости, м3/ч |
от 0,72 до 7,2 |
|
Наименьшее количество жидкости, учитываемое с нормированной ______ ____ 3 погрешностью, м |
0,05 |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, % |
±0,25; ±0,5* |
|
Порог чувствительности, м3/ч |
0,02 |
|
*-Для применения вне сферы Государственного регулирования обеспечения единства измерений | |
Таблица 2 - Технические характеристики
|
Наименование |
Значение |
|
Цена деления указателя разового учета, дм3, не более |
0,1 |
|
Емкость указателя разового учета, дм3, не менее |
99 |
|
Цена деления указателя суммарного учета, дм3, не более |
0,1 |
|
Емкость указателя суммарного учета, дм3, не менее |
999999 |
|
Максимальное рабочее давление, МПа, не более |
1,6 |
|
Диапазон вязкости жидкости, мм2/с |
от 0,55 до 1,1; от 1,1 до 6,0 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность, %; - температура измеряемой жидкости, °С |
от -40 до +50; от 30 до 98; от -40 до +50 |
|
Габаритные размеры, мм, не более |
270х400х270 |
|
Масса, кг, не более |
8 |
Таблица 3 - Показатели надежности
|
Наименование параметра |
Значение параметра |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
60000 |
Знак утверждения типа
наносится методом печати на маркировочную табличку, закреплённую на корпусе (рисунок 2), и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик жидкости |
СЖО-25-1,6-МОУ |
1 шт. |
|
Формуляр |
СЖО.ФО |
1 экз. |
|
Руководство по эксплуатации |
СЖО.РЭ |
1 экз. |
Сведения о методах измерений
изложены в разделе 4 «Устройство и принцип работы» документа СЖО.РЭ «Счётчиков жидкости СЖО-25-1,6-МОУ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений объема жидкости
и вместимости, утверждённая приказом Росстандарта от 19.05.2026 № 937 (часть 3);
ТУ 26.51.63.120-005-5043082529-2026 Счетчики жидкости СЖО-25-1,6-МОУ.
Технические условия.
