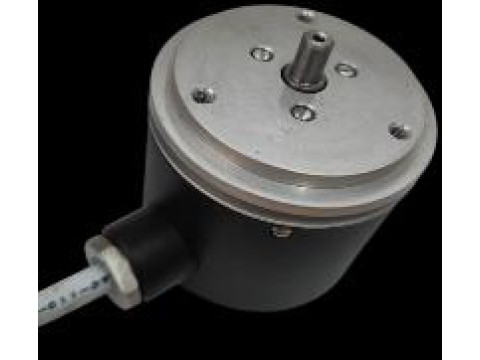

Преобразователи угловых перемещений ЛИР-ОМ158А-3-Н-0410-(10-30)-RS-3-2- 5,0-0
| Номер в ГРСИ РФ: | 99586-26 |
|---|---|
| Производитель / заявитель: | ОАО "СКБ ИС", г.С.-Петербург |
Преобразователи угловых перемещений ЛИР-0М158А-3-Н-0410-(10-30)-Я8-3-2-5,0-0 (далее - преобразователи) предназначены для измерений угловых перемещений валов механизмов и устройств.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99586-26 | |||||||||
| Наименование | Преобразователи угловых перемещений | |||||||||
| Модель | ЛИР-ОМ158А-3-Н-0410-(10-30)-RS-3-2- 5,0-0 | |||||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4f2db0c2-08da-71a0-0ea0-d056413f44d2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ОАО «СКБ ИС», РОССИЯ, 195009, г. Санкт-Петербург, пр-кт Кондратьевский, д. 2, лит. А
Поверка
| Методика поверки / информация о поверке |
МП-20-2026 ГСИ. Преобразователи угловых перемещений ЛИР-ОМ158А-3-Н-0410-(10-30)-RS-3-2- 5,0-0. Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99586-26: Описание типа
2026-99586-26.pdf
|
Скачать | 105.7 КБ | |
|
99586-26: Методика поверки
МП-20-2026
2026-mp99586-26.pdf
|
Скачать | 810.6 КБ |
Описание типа
Назначение
Преобразователи угловых перемещений ЛИР-ОМ158А-3-Н-0410-(10-30)-RS-3-2-5,0-0 (далее - преобразователи) предназначены для измерений угловых перемещений валов механизмов и устройств.
Описание
Принцип действия преобразователей основан на оптико-электронном сканировании кодовых растровых дорожек измерительного лимба, установленного на роторе преобразователей.
Преобразователи состоят из корпуса и установленных внутри него шпиндельного узла с закрепленным на его роторе измерительным лимбом; считывающей системы, состоящей из светодиодов, индикаторного лимба и фотоприемников; механического редуктора с датчиками Холла для подсчета числа совершенных оборотов; электронной платы, обеспечивающей обработку сигналов, формирование кода и его передачу на внешнее отсчетное устройство. Старшие разряды кода формируются путем считывания данных с датчиков Холла, а младшие разряды кода - считыванием растровой дорожки, имеющей максимальное число штрихов, с применением электронной интерполяции.
В роли внешних приемных устройств могут выступать контроллеры приема последовательных SSI-сигналов в двоичном коде через интерфейс RS-422, например, устройство цифровой индикации ЛИР-510М, модуль интерфейса ЛИР-919Д производства ОАО «СКБ ИС» и т.п.
К данному типу средства измерений относятся преобразователи с заводскими номерами: 24.369757, 24.369758.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование преобразователей не предусмотрено.
Заводской номер в виде цифрового обозначения, нанесен методом лазерной гравировки на маркировочной табличке, крепящейся на преобразователе в месте, указанном на рисунках 1 и 2.

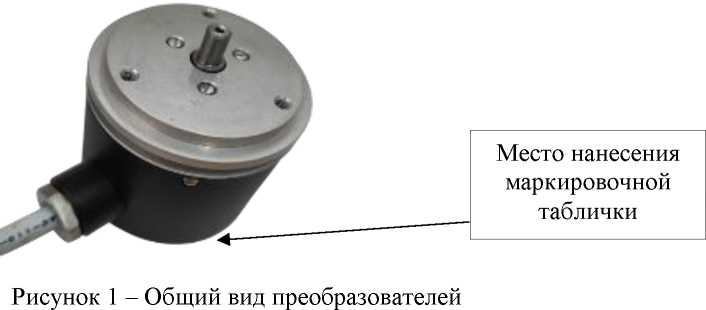

Общий вид преобразователей приведен на рисунке 1. Вид маркировочной таблички приведен на рисунке 2.
Место нанесения заводского номера

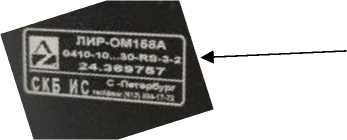

Рисунок 2 - Общий вид маркировочной таблички
Технические характеристики
Метрологические и технические характеристики преобразователей приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угловых перемещений |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений угловых перемещений |
±22' |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Присоединительный диаметр вала преобразователя, мм |
6h6 |
|
Габаритные размеры, мм, не более - длина |
65 |
|
- ширина |
60 |
|
- высота |
75 |
|
Масса без кабеля, кг, не более |
0,5 |
|
Напряжение питания постоянного электрического тока, В |
от 10 до 30 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +30 |
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь угловых перемещений |
ЛИР-ОМ158А-3-Н-0410-(10-30)-RS-3-2-5,0-0 |
1 шт. |
|
Паспорт |
ВЕРУ.401 264.088 ПС |
1 экз. |
|
Гарантийный талон |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Установка преобразователя на изделие потребителя» документа ВЕРУ.401 264.088 ПС «Преобразователь угловых перемещений ЛИР-ОМ158А. Паспорт».
Нормативные документы
ВЕРУ.401264.088ТУ Преобразователи угловых перемещений ЛИР-ОМ158А.
Технические условия.
