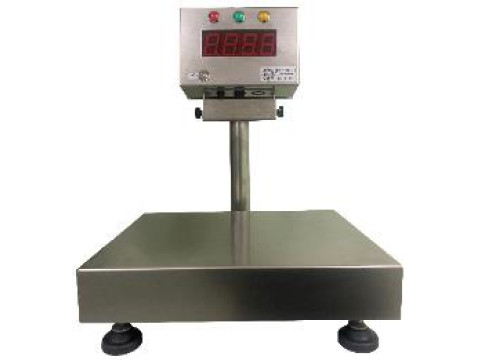

Весы платформенные ВПл-30
| Номер в ГРСИ РФ: | 99589-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО «ДВ Техно», г. Владивосток |
Весы платформенные ВПл-30 (далее - весы) предназначены для измерения массы различных грузов при статическом взвешивании.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99589-26 | ||||||
| Действует | по 07.10.2031 | ||||||
| Наименование | Весы платформенные | ||||||
| Модель | ВПл-30 | ||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2bfc6354-b4c5-0332-a264-cdb7102d7308 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ДВ Техно», РОССИЯ, 690022, Приморский край, Г.О. Владивостокский, г. Владивосток, пр-кт 100-летия Владивостока, д. 159Е, помещ.1
Поверка
| Методика поверки / информация о поверке |
МП-594.310556-2026 ГСИ. Весы платформенные ВПл-30. Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99589-26: Описание типа
2026-99589-26.pdf
|
Скачать | 170.7 КБ | |
|
99589-26: Методика поверки
МП-594.310556-2026
2026-mp99589-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Весы платформенные ВПл-30 (далее - весы) предназначены для измерения массы различных грузов при статическом взвешивании.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента тензодатчика, возникающей под действием силы тяжести взвешиваемого груза, в пропорциональный электрический аналоговый сигнал, который по соединительному кабелю передается в электронную часть (терминал), где преобразуется в значение массы взвешиваемого груза, отображаемое на дисплее терминала.
Конструктивно весы состоят из корпуса, включающего в себя грузоприемное устройство (далее - ГПУ) с одним весоизмерительным тензорезисторным датчиком, и терминала производства «ООО «ДВ Техно», Россия. Корпус весов снабжен регулируемыми опорами. Терминал осуществляет аналого-цифровое преобразование выходного сигнала тензодатчика, его окончательную обработку и отображение результатов взвешивания. Терминал устанавливается на стойке.
Общий вид весов приведён на рисунке 1.

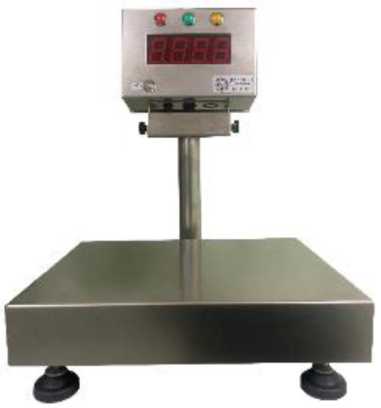

Рисунок 1 - Общий вид весов
Весы снабжены следующими устройствами:
- устройство автоматической и полуавтоматической установки нуля;
- устройство выборки массы тары;
- устройство установки по уровню.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается наличием 2-х защитных пломб (наклеек), одна из которых ограничивает возможность снять крышку терминала, вторая закрывает доступ к разъему контроллера, находящегося на печатной плате терминала, а также необходимостью ввода адреса Web-интерфейса и пароля для доступа к ПО. Внешний вид и расположение наклеек показаны на рисунках 2 и 3.

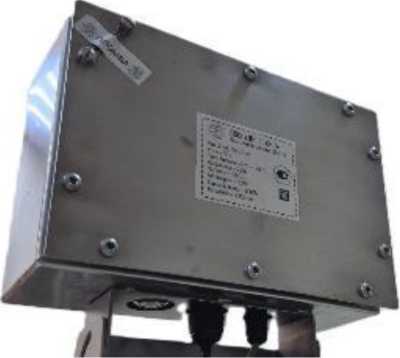

Рисунок 2 - Пломба (наклейка) на крышке терминала

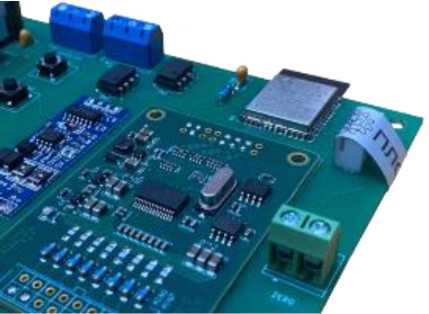

Рисунок 3 - Пломба (наклейка) на разъеме контроллера
Маркировка весов наносится черным цветом на маркировочную табличку.
Маркировочная табличка выполнена в виде ламинированной наклейки, расположенной на тыльной стороне крышки терминала весов. Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Серийный номер имеет числовой формат, состоит из пяти цифр.
Общий вид маркировочной таблички приведен на рисунке 4.
Рисунок 4 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (далее ПО) весов является встроенным, состоит из метрологически значимой и метрологически незначимой частей. Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов. Идентификационные данные ПО (Таблица 1) также доступны для просмотра в рабочем окне программы настройки.
Однозначная идентификация ПО обеспечивается целостностью защитных пломб (наклеек) на задней крышке терминала и разъеме контроллера, предотвращающих доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитных пломб.
Таблица 1 - Идентификационные данные ПО весов
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
ВПл |
|
Идентификационное наименование ПО |
— |
|
Номер версии (идентификационный номер) ПО |
01.Х* |
|
Цифровой идентификатор ПО |
отсутствует, исполняемый код недоступен |
|
* - Х метрологически незначимая часть, принимает значение от 0 до 9 | |
Уровень защищённости встроенного ПО весов соответствует высокому уровню по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики, включая показатели точности:
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка весов (Max), кг |
30 |
|
Минимальная нагрузка весов (Min), кг |
0,2 |
|
Дискретность (d), кг |
10 |
|
Пределы допускаемой абсолютной погрешности при первичной и | |
|
периодической поверках, г: | |
|
для нагрузки m, кг 0,2 < m < 5 |
±5 |
|
5 < m < 20 |
±10 |
|
20 < m < 30 |
±15 |
|
Пределы допускаемой погрешности устройства установки на нуль, г |
±2,5 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют
пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Таблица 3 - Технические характеристики весов
|
Наименование характеристики |
Значение |
|
Предельные значения температур (°С) |
от +5 до +40 |
|
Диапазон устройства выборки массы тары |
от 0 до 20% Max |
|
Габаритные размеры весов, м, не более: - высота (со стойкой) |
0,515 |
|
- ширина |
0,380 |
|
- длина |
0,395 |
|
Масса весов, кг, не более |
16 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Параметры электропитания весов: - напряжение переменного тока, В |
от 187 до 242 |
|
- частота, Гц |
от 49 до 51 |
Таблица 4 - показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч, не менее |
0,92 |
|
Срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на маркировочную табличку (ламинированную наклейку), расположенную на тыльной стороне крышки терминала весов, и типографским способом на Руководство по эксплуатации ДВТХ.95032043.001.2026.РЭ в левом верхнем углу титульного листа.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
|
1 Весы платформенные ВПл-30 в сборе |
1 комплект | |
|
2 Руководство по эксплуатации весов |
ДВТХ.95032043.001.2026.РЭ |
1 |
|
3 Паспорт |
ДВТХ.95032043.001.2026.ПС |
1 |
|
4 Методика поверки |
— |
1 |
Сведения о методах измерений
приведены в п.3.3 «Использование изделия» документа ДВТХ.95032043.001.2026.РЭ «Весы платформенные ВПл-30. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 04 июля 2022 г. №1622 Об утверждении Государственной поверочной схемы для средств измерения массы;
ТУ 26.51.31-001-95032043-2025 Весы платформенные ВПл-30. Технические условия.
