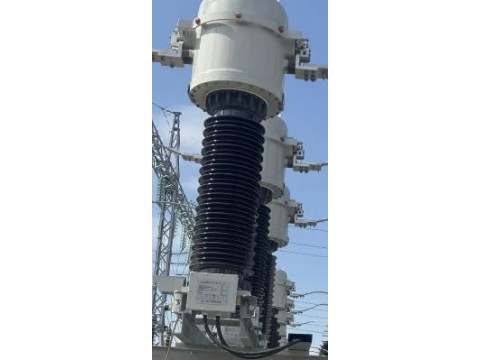

Трансформаторы тока ТОГ
| Номер в ГРСИ РФ: | 99590-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ЭНЕРГОИННОВАЦИИ", Республика Татарстан, г. Зеленодольск |
|
99590-26: Описание типа
2026-99590-26.pdf
|
Скачать | 110 КБ |
Трансформаторы тока ТОГ (далее - трансформаторы) предназначены для передачи измерительной информации измерительным приборам, устройствам защиты и управления в открытых распределительных устройствах напряжением переменного тока 110 и 220 кВ и частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99590-26 | |||||||||||||||
| Действует | по 07.10.2031 | |||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||
| Модель | ТОГ | |||||||||||||||
| Модификации |
ТОГ-110 ТОГ-220 |
|||||||||||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d5ea1491-c8d4-d8d2-800d-0077137249a8 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ЭНЕРГОИННОВАЦИИ», РОССИЯ, 422527, Республика Татарстан (Татарстан), м.р-н Зеленодольский, г.п. город Зеленодольск, г. Зеленодольск, п/р промышленная площадка Зеленодольск, зд. 17, к. 1, помещ. 102
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99590-26: Описание типа
2026-99590-26.pdf
|
Скачать | 110 КБ |
Описание типа
Назначение
Трансформаторы тока ТОГ (далее - трансформаторы) предназначены для передачи измерительной информации измерительным приборам, устройствам защиты и управления в открытых распределительных устройствах напряжением переменного тока 110 и 220 кВ и частотой 50 Гц.
Описание
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, который смонтирован на изоляторе из фарфора или силикона. Высоковольтная изоляция внутри обеспечивается за счет смеси элегаза и азота, плотность которого контролируется монитором плотности, снабженным сигнализирующими и отключающими контактами. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от четырех до шести вторичных обмоток - измерительных и/или защитных. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Клеммная коробка закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Конструкция трансформатора предусматривает два типа исполнения первичной обмотки:
- с возможностью изменения числа витков первичной обмотки, что позволяет изменять номинальный первичный ток;
- без возможности изменения числа витков первичной обмотки.
Трансформаторы выпускаются в исполнениях ТОГ-110 и ТОГ-220, которые идентичны по принципу действия и отличаются габаритными размерами, метрологическими и техническими характеристиками.
Структура условного обозначения модификаций трансформаторов приведена на рисунке 1.
Т О Г - X / X
Климатическое исполнение и категория размещения:
У1;
УХЛ1._____________________________________
Номинальное напряжение:
110 - 110 кВ;
220 - 220 кВ.__________________________________________________
Газонаполненный.________________________________________________
Опорный._____________________________________________________________
Трансформатор тока.
Рисунок 1 - Структура условного обозначения модификаций трансформаторов
Заводской номер наносится на маркировочную табличку типографским методом в виде буквенно-цифрового кода.

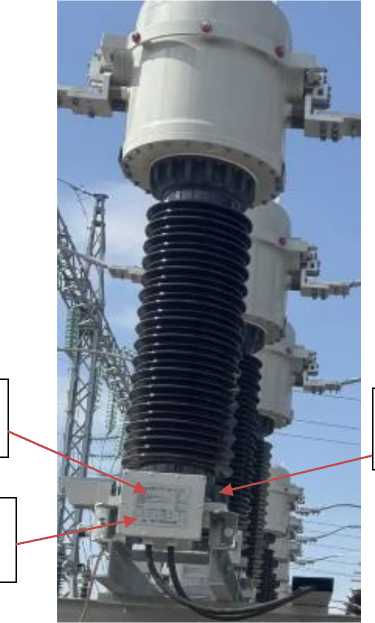

Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба завода изготовителя клеммной коробки. Нанесение знака поверки на трансформаторы не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба завода-изготовителя
Рисунок 2 - Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
ТОГ-110 |
ТОГ-220 | |
|
Наибольшее рабочее напряжение, кВ |
126 |
252 |
|
Номинальное напряжение, кВ |
110 |
220 |
|
Номинальный первичный ток трансформаторов с возможностью изменений числа витков первичной обмотки, А |
200-400-800; 300-600-1200; 400-800-1600; 500-1000-2000 |
500-1000-2000; 750-1500-3000 |
|
Номинальный первичный ток трансформаторов без возможности изменений числа витков первичной обмотки, А |
800;1000;1200; 1500;2000 |
800;1000;1200; 1500;2000; 3000;4000 |
|
Номинальный вторичный ток, А |
1; 5 | |
|
Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015: - для измерений и учета - для защиты |
0,2; 0,2S; 0,5; 0,5S 5P;10P | |
|
Классы точности вторичных обмоток для защиты по ГОСТ Р 70507.2-2024 |
5PR; 10PR | |
|
Номинальное значение частоты переменного тока, Гц |
50 | |
|
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
3; 5; 10; 15; 20; 30 | |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета |
5; 10;15 | |
|
Номинальная предельная кратность обмоток для защиты |
10; 20; 30; 40; 50 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
ТОГ-110 |
ТОГ-220 | |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
1105х636х2404 |
1115x650x2380 |
|
Масса, кг, не более |
680 |
1080 |
|
Климатическое исполнение по ГОСТ 15150-69 |
У; УХЛ |
У; УХЛ |
|
Категория размещения по ГОСТ 15150-69 | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
40 |
|
Средняя наработка до отказа, ч |
4000000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку трансформаторов любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТОГ |
1 шт. |
|
Комплект запасных частей, инструментов и принадлежностей |
- |
1 шт. |
|
Заправочный комплект для заполнения давления |
- |
1 шт. |
|
Комплект крепежных изделий |
- |
1 шт. |
|
Опорная металлоконструкция в соответствии с опросным листом |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Монтажный чертеж опорной металлоконструкции |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.1 «Устройство и работа трансформатора тока» документа «Трансформаторы тока ТОГ-220. Руководство по эксплуатации» и 3.1 «Устройство и работа трансформатора тока» документа «Трансформаторы тока ТОГ-110. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
ГОСТ 70507.2-2024 «Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»;
Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 27.11.42.000-002-46703284-2025 «Трансформаторы тока ТОГ-110, ТОГ-220. Технические условия».
