Гигрометр Rotronic HygroPalm HP32
| Номер в ГРСИ РФ: | 99596-26 |
|---|---|
| Категория: | Гигрометры |
| Производитель / заявитель: | Фирма "Rotronic AG", Швейцария |
Гигрометр Rotronic HygroPalm HP32 (далее по тексту - гигрометр) предназначен для измерений относительной влажности и температуры неагрессивных газовых сред.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99596-26 | ||||||
| Наименование | Гигрометр | ||||||
| Модель | Rotronic HygroPalm HP32 | ||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e8027569-40a5-7c6d-3a7e-66e779a63d5f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «Rotronic AG», ШВЕЙЦАРИЯ, Grindelstrasse 6, CH-8303 Bassersdorf
Поверка
| Методика поверки / информация о поверке |
МП 246-0216-2026 ГСИ. Гигрометр Rotronic HygroPalm HP32. Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99596-26: Описание типа
2026-99596-26.pdf
|
Скачать | 114.9 КБ | |
|
99596-26: Методика поверки
МП 246-0216-2026
2026-mp99596-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Гигрометр Rotronic HygroPalm HP32 (далее по тексту - гигрометр) предназначен для измерений относительной влажности и температуры неагрессивных газовых сред.
Описание
К настоящему типу относится гигрометр Rotronic HygroPalm HP32 сер. № 5250567 с измерительным зондом относительной влажности и температуры Rotronic НС2А- IC 102 Hygro Clip2, сер. № 25017660.
Принцип действия гигрометра основан на измерении и преобразовании измерительным преобразователем (далее - преобразователь) сигналов с подключенного измерительного зонда относительной влажности и температуры Rotronic НС2А- IC102 Hygro Clip2 (далее - зонд), вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений и сохранения результатов измерений в память.
В основе работы зонда применяется сорбционный метод измерений относительной влажности, который заключается в изменении ёмкости сенсора влажности, представляющего собой конденсатор с тонкой плёнкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя ёмкость конденсатора.
Гигрометр представляет собой портативный ручной измерительный прибор и включает в себя преобразователь с дисплеем и подключаемый измерительный зонд HC2A. Зонд включает в себя чувствительный элемент (ЧЭ) относительной влажности и ЧЭ температуры (Pt100), встроенный микроконтроллер для цифровой обработки сигналов с ЧЭ и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу результатов измерений относительной влажности и температуры в цифровом формате в преобразователь.
Маркировка преобразователя гигрометра выполнена методом печати на стойкой к стиранию наклейке, расположенной на задней панели и содержит: логотип предприятия-изготовителя, серийный номер 5250567, параметры электрического питания; серийный номер измерительного зонда 25017660 нанесен на его корпусе.
Нанесение знака поверки на гигрометр не предусмотрено.

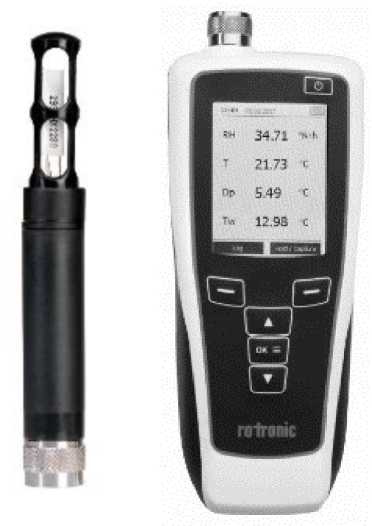

Общий вид гигрометра представлен на рисунке 1.

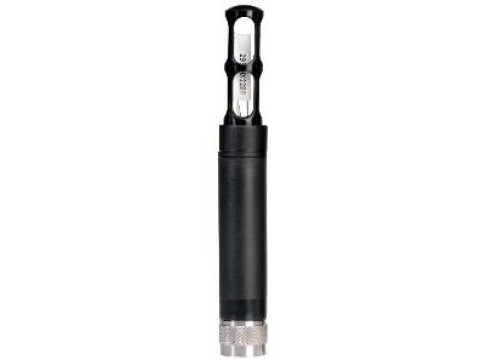

Рисунок 1 - Общий вид измерительного зонда без кабеля и измерительного преобразователя гигрометра
Программное обеспечение
Гигрометр Rotronic HygroPalm HP32 имеет встроенное программное обеспечение (ПО) зонда влажности и температуры и измерительного преобразователя. ПО измерительного преобразователя обеспечивает следующие основные функции:
- управление питанием измерительного преобразователя и зонда;
- обработку и передачу измерительной информации от зонда;
- отображение результатов измерений и служебной информации на встроенном дисплее;
- запись, хранение и считывание данных из встроенной энергонезависимой памяти;
- формирование аналоговых и цифровых выходных сигналов;
- пересчет единиц влажности по запросу пользователя;
- самодиагностику аппаратной части измерительного преобразователя.
ПО зонда влажности и температуры выполняет следующие функции:
- обработку и передачу измерительной информации от ЧЭ;
- запись измерительной информации в память.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик гигрометра.
Гигрометр имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
rotronic HP32 |
|
Номер версии (идентификационный номер) встроенного ПО |
1.6 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % в диапазоне температуры измеряемой среды от +10 до +30 °С включ. св. +30 до +60 °С от 0 до +10 °С |
±1,0 ±[1,0+0,03-(t-30)] ±[1,0+0,04-ф-10|)] |
|
Диапазон измерений температуры, °С |
от -70 до +180 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С в диапазоне от +10 до +30 °С включ. в диапазоне св. +30 до +180 °С в диапазоне от -70 до +10 °С |
±0,1 ±[0,1+0,002-(t-30)] ±[0,1+0,003-(|t-10|)] |
|
t - измеренное значение температуры, °С |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более Преобразователь (длина х ширина х высота) Зонд (диаметрхдлина) кабель |
30х63х160 15x144 2000 |
|
Масса, кг, не более Преобразователь зонд |
0,185 0,230 |
|
Напряжение питания постоянным током, В |
3,7 |
|
Условия эксплуатации измерительного преобразователя: - температура окружающего воздуха, °С - относительная влажность, % (без конденсации) - атмосферное давление, кПа |
от -10 до +60 до 100 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
35 000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность
|
Таблица 5 - Комплектность гигромет] |
ра | |
|
Наименование |
Обозначение |
Количество, шт. |
|
Гигрометр в составе: | ||
|
Измерительный преобразователь |
Rotronic HygroPalm HP32 |
1 |
|
Измерительный зонд относительной влажности и температуры |
Rotronic HC2A-IC102 Hygro Clip2 |
1 |
|
Паспорт |
1 | |
Сведения о методах измерений
приведены в документе «Гигрометр Rotronic HygroPalm HP32. Паспорт», раздел 3 «Общие операции».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, ч. 1, 2, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 21.11.2023 № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»;
Стандарт предприятия фирмы «Rotronic AG», Швейцария.
