Измерители угла ИУ-67Б

Назначение

Измерители угла ИУ-67Б (далее - ИУ-67Б) предназначены для измерения плоского угла поворота вала различных устройств и механизмов.

Описание

Принцип действия ИУ-67Б основан на измерении угла поворота вала, путем оптического сканирования светового потока, излучаемого светодиодом сквозь встроенный оптический элемент, с последующим преобразованием его в электрические сигналы и отображением результата измерения.

ИУ-67Б состоит из следующих основных узлов:

- измерительный датчик;

- прикладное программное обеспечение;

- измерительный блок;

- кабель связи;

- адаптер питания.

К настоящему типу средств измерений относятся измерители угла следующих модификаций:

- ИУ-67Б С.3,

- ИУ-67Б С.20,

- ИУ-67Б П.3,

- ИУ-67Б П.20,

где С, П - обозначает сплошной или полый вал; 3, 20 - обозначает пределы допускаемой абсолютной погрешности измерений плоского угла в угловых минутах.

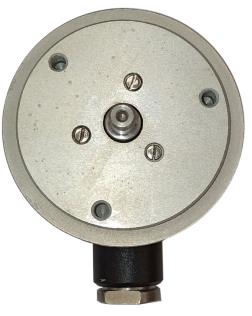

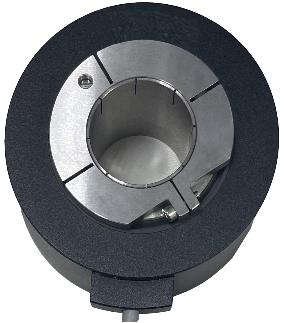

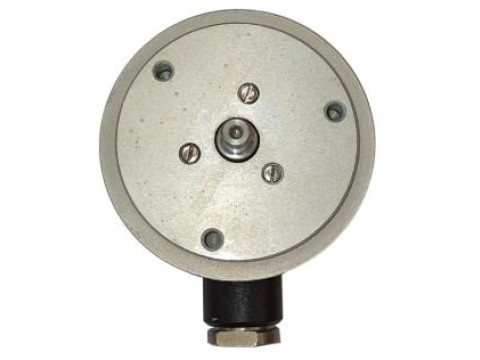

Измерительный датчик предназначен для преобразования плоского угла поворота вала различных устройств и механизмов в электрические сигналы. Конструктивно измерительный датчик состоит из корпуса, вращающегося в подшипниках вала, преобразователя угла поворота в электрический сигнал. Внешний вид измерительных датчиков с сплошным и полым валом приведен на рисунке 1.

Место нанесения заводского номера

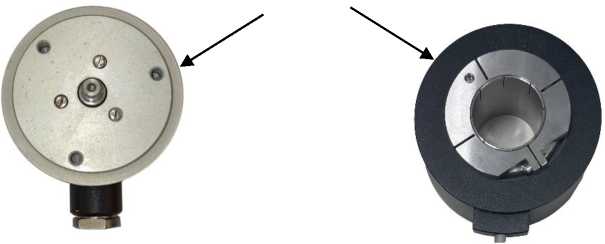

Рисунок 1 - Внешний вид измерительных датчиков (слева направо - с сплошным валом, с полым валом)

Измерительный блок предназначен для:

- получения и обработки сигналов от измерительного датчика;

- вывода результатов измерений на встроенном дисплее;

- передачи обработанного сигнала от измерительного датчика на внешний персональный компьютер (далее - ПК).

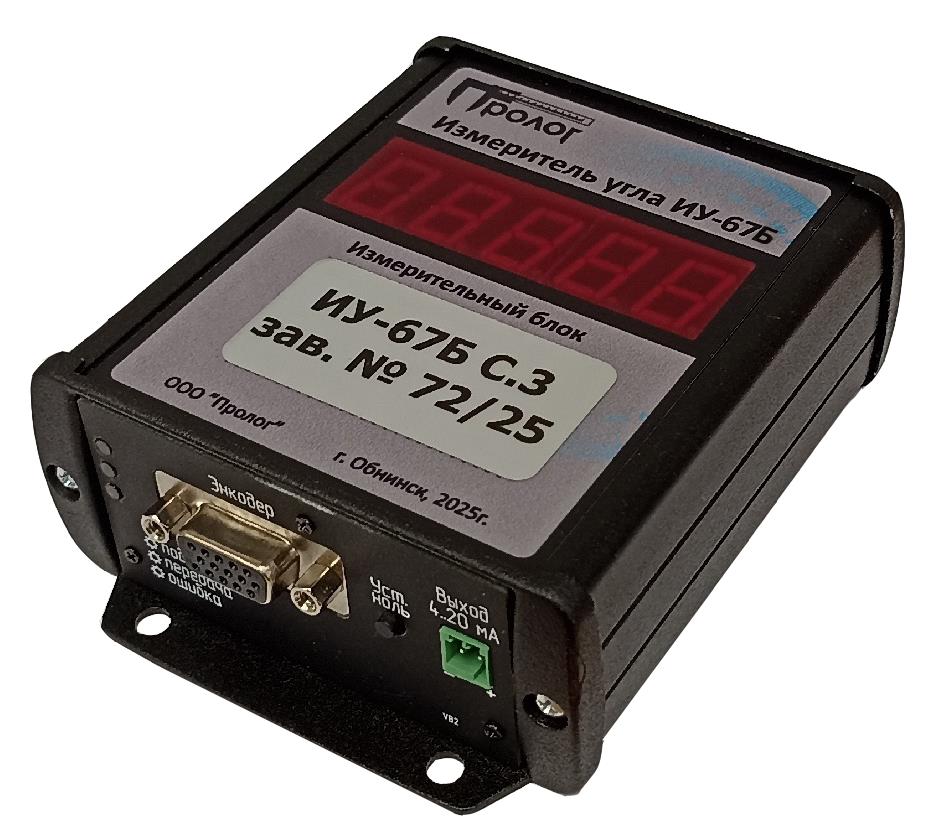

Внешний вид измерительного блока приведен на рисунке 2.

Место нанесения заводского номера и модификации СИ

Место пломбирования

Рисунок 2 - Внешний вид измерительного блока

Адаптер питания и кабель связи предназначены для электропитания ИУ-67Б и обмена данными между измерительным датчиком и ПК.

Нанесение знака поверки на средство измерений и пломбирование средства измерений не предусмотрено. Заводской номер, состоящий из арабских цифр и указываемых через дробь двух цифр года изготовления средства измерений, наносится на корпус измерительного блока в виде наклейки в соответствии с рисунком 2 и на измерительный датчик путем лазерной гравировки в соответствии с рисунком 1.

Программное обеспечение

Программное обеспечение (далее - ПО) ИУ-67Б состоит из метрологически значимого ПО, которое записано в памяти микроконтроллера измерительного блока ИУ-67Б, и интерфейсного ПО, которое запускается на ПК и служит для отображения результатов измерений.

Метрологически значимое ПО записывается в память микроконтроллера измерительного блока ИУ-67Б в процессе производства и защищено от несанкционированного доступа, путем пломбирования в области крепежных винтов корпуса измерительного блока ИУ-67Б. Идентификационные данные метрологически значимого ПО отсутствуют.

Уровень защиты метрологически значимого ПО соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Интерфейсное ПО «IUScan», входящее в состав ИУ-67Б, выполняет функции отображения результатов измерений на экране ПК. Идентификационные данные интерфейсного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические и технические характеристики ИУ-67Б приведены в таблице 2

Таблица 2 - Метрологические и технические характеристики ИУ-67Б

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом, нанесение на средство измерений не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

Метод измерений изложен в разделе 2 «Использование по назначению» документа ШФВИ.ИУ-67Б РЭ «Измеритель угла ИУ-67Б. Руководство по эксплуатации».

Нормативные документы

ШФВИ.ИУ-67Б ТУ «Измеритель угла ИУ-67Б. Технические условия».
