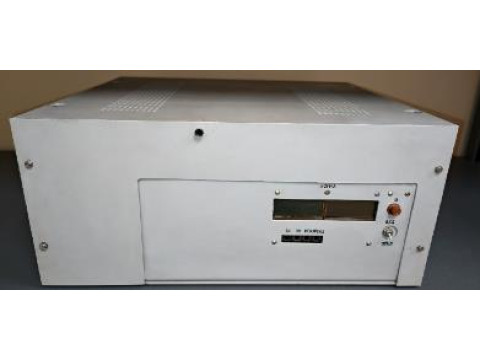

Аппаратура контрольно-проверочная КПА-Фианит
| Номер в ГРСИ РФ: | 99602-26 |
|---|---|
| Производитель / заявитель: | ОАО "Российский институт радионавигации и времени" (РИРВ), г.С.-Петербург |
Аппаратура контрольно-проверочная КПА-Фианит (далее - КПА-Фианит) предназначена для измерения нестабильности частоты и спектральных характеристик фазы (частоты) высокостабильных источников гармонических сигналов, а также измерения времени задержки входной импульсной последовательности.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99602-26 | |||||||||
| Наименование | Аппаратура контрольно-проверочная | |||||||||
| Модель | КПА-Фианит | |||||||||
| Приказы |
№2093 от
15.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 2116eda2-d0a3-e9ca-6749-0549e10e0d70 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «РИРВ», РОССИЯ, 192012, г. Санкт-Петербург, пр. Обуховской обороны, д. 120, лит. ЕЦ
Поверка
| Методика поверки / информация о поверке |
МП 651-25-050 ГСИ. Аппаратура контрольно-проверочная КПА-Фианит. Методика поверки
(с 15.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99602-26: Описание типа
2026-99602-26.pdf
|
Скачать | 114.2 КБ | |
|
99602-26: Методика поверки
МП 651-25-050
2026-mp99602-26.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Аппаратура контрольно-проверочная КПА-Фианит (далее - КПА-Фианит) предназначена для измерения нестабильности частоты и спектральных характеристик фазы (частоты) высокостабильных источников гармонических сигналов, а также измерения времени задержки входной импульсной последовательности.
Описание
Принцип работы КПА-Фианит основан на формировании внутренним опорным генератором с помощью фазосдвигающих цепей квадратурных сигналов U0c и U0k равной амплитуды и частоты w0, сдвинутых по фазе на угол п/2. Поток импульсов, сформированный формирователем коротких импульсов измеряемого сигнала из входного напряжения U в момент перехода его через нулевой уровень с положительной производной, через коммутатор контроллера поступает на управляющие входы устройства выборки и хранения, в последних осуществляется запись мгновенных значений напряжений квадратурных каналов:
Uoc = B-sin( wot)
Uok = В cos( wot)
где ti - момент времени появления i -го импульса измеряемого сигнала на входах устройств выборки и хранения;
В - амплитуда опорного сигнала;
wo - круговая частота опорного сигнала.
Аналого-цифровые преобразователи (АЦП) преобразуют записанные значения напряжения квадратурных каналов в цифровые коды, которые поступают на соответствующие входы блока вычисления арктангенса. Значения фазы сигнала ф^ определённые с применением блока вычисления арктангенса, заносятся в сверхоперативное запоминающее устройство. В общем случае значения частоты измеряемого и опорного wo сигналов не равны, поэтому для устранения неоднозначности фазовых отчетов ф служит грубый канал измерения, содержащий формирователь квантующих импульсов, счетчик импульсов и регистр. С помощью этого канала измерений фиксируется код целого числа импульсов опорного сигнала, сформированных между фм и 9i отсчетами фазы. Вычисленные таким образом разности представляют собой набеги фазы исследуемого сигнала. Кроме этого контроллер формирует оценку усредненного на интервале времени т набега фазы измеряемого сигнала.
Аналогичным образом реализован и алгоритм измерения времени задержки входной импульсной последовательности Uf относительно опорной последовательности Uc на синхровходе. В этом режиме контроллер последовательно управляет коммутатором таким образом, что сначала на управляющие входы устройств выборки и хранения проходят «К» импульсов опорной последовательности Uc, а затем «К» импульсов последовательности Uf. Записанные мгновенные значения напряжения квадратурных каналов U0c и U0k преобразуются с помощью АЦП в цифровые коды, из которых блок вычисления арктангенса формирует цифровые отсчеты фазы фк опорной последовательности и фазы фс измеряемой последовательности. Интервал времени вычисляется по количеству импульсов известного периода, формируемые опорным генератором, поступающие между моментами появления импульсов входной и опорной последовательности.
В КПА-Фианит реализованы следующие измерительные каналы: выход 5 МГц, вход 5 МГц (канал измерения спектральной плотности мощности фазовых шумов), вход 2,5 МГц (канал измерения частоты импульсного сигнала); канал измерения интервалов времени двух входных импульсных последовательностей.

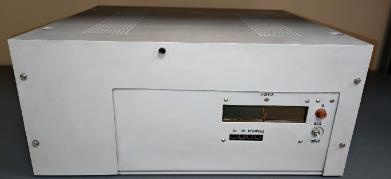

Конструктивно КПА-Фианит выполнена в виде блока прямоугольной формы. На лицевой панели размещены индикаторы и органы управления, вилки и розетки для соединения с другими средствами измерений расположены с правой стороны и имеют соответствующие обозначения.
Заводской номер в цифровом формате наносятся на боковую панель на шильдик ударным методом.

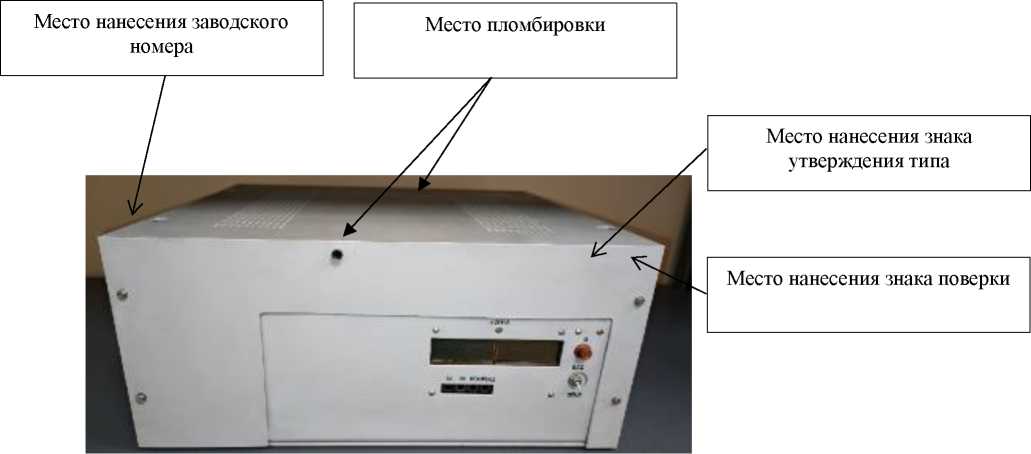

Общий вид КПА-Фианит, места нанесения знака поверки, знака утверждения типа, заводского номера и пломбирования представлены на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки и заводского номера
Программное обеспечение
Программное обеспечение (ПО) КПА-Фианит предназначено для реализации протокола обмена с ПЭВМ результатов измерений, а также для хранения полученной информации и вывода ее на печать.
Метрологически значимая часть ПО КПА-Фианит представляет программный продукт «Специальное программное обеспечение КПА «Фианит» ТСЮИ.00714-01».
Конструкция КПА-Фианит исключает возможность несанкционированного влияния на ПО КПА-Фианит и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Наименование и идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КПА «Фианит» Программа управления аппаратными средствами и обработки результатов частотных, временных и спектральных измерений |
|
Номер версии (идентификационный номер) ПО |
1.0Ь |
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение частоты измеряемого сигнала, Гц |
5-106 |
|
Среднее квадратическое значение напряжения входного синусоидального сигнала на нагрузке (50±5) Ом, В |
от 0,3 до 0,8 |
|
Нестабильность (предел допускаемого СКО) частоты, вносимая прибором, при измерении частоты входного синусоидального сигнала 5,0 МГц при интервале времени измерения Тизм и интервале времени наблюдений Тн: Тизм = 0,0001 с; Тн = 86 с; Тизм = 0,001 с; Тн = 144 с; Тизм = 0,01 с; Тн = 86 с; Тизм = 0,1 с; Тн = 160 с; Тизм = 1 с; Тн = 200 с; Тизм = 10 с; Тн = 768 с; Тизм = 100 с; Тн = 3232 с; Тизм = 1000 с; Тн = 16320 с |
1-10-7 5-10-8 5-10-9 5-10-10 5-10-12 5-10-12 5-10-12 5-10-12 |
|
Спектральная плотность мощности собственных фазовых шумов в одной боковой полосе спектра сигнала на несущей частоте 5 МГц при отстройке от несущей частоты, дБ: от 0,8 до 5 Гц от 5 до 50 Гц от 50 до 500 Гц от 0,5 до 1,5 кГц от 1,5 до 20 кГц |
-105 -130 -140 -150 -155 |
|
Амплитуда входного импульсного сигнала на нагрузке (50±5) Ом, В |
от 2,4 до 5,0 |
|
Предел допускаемого среднего квадратического относительного отклонения (СКО) результатов измерения частоты импульсного сигнала 2,5 МГц при интервале времени измерения Ти = 10 с в диапазоне: (2,50000±0,00035) МГц; (2,50±0,01) МГц |
5-10-10 2-10-9 |
|
Предел допускаемого СКО результатов измерений интервалов времени входной последовательности импульсов длительностью от 1 до 4 мкс частотой от 1,5 до 2,5 кГц, относительно опорной последовательности импульсов той же частоты при Тизм = 10 с, нс |
2 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерения интервалов времени входной последовательности импульсов длительностью от 3 до 10 мкс частотой (1,00±0,01) Гц, относительно опорной последовательности импульсов той же частоты, мкс |
±2,0 |
|
Номинальное значение частоты выходного сигнала, МГц |
5 |
|
Среднее квадратическое значение напряжения выходного сигнала 5 МГц на нагрузке (50±5) Ом, В |
от 0,20 до 0,45 |
|
Пределы допускаемого среднего относительного изменения частоты при интервале времени наблюдений 1 месяц |
±2,540-11 |
|
Нестабильность (предел допускаемого СКДО) частоты выходного сигнала 5 МГц при интервале времени измерения Тизм: Тизм = 1 с; Тизм = 10 с; Тизм = 100 с; Тизм = 1000 с |
2,0-10-11 1,0-10-11 5,0-10-12 3,0-10-12 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С; |
от +15 до +35 |
|
- относительная влажность воздуха при температуре плюс 25 °С, не более, %; |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
(мм рт. ст.) |
(от 630 до 795) |
|
Параметры электрического питания: Напряжение питания сети переменного тока, В |
220±22 |
|
Частота сети питания переменного тока, Гц |
50±1 |
|
Потребляемая мощность, не более, В^А |
65 |
|
Масса, кг, не более |
20 |
|
Габаритные размеры, мм, не более: - длина |
492 |
|
- высота |
220 |
|
- ширина |
398 |
Знак утверждения типа
наносится на лицевую панель КПА-Фианит в виде наклейки и на титульный лист формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Контрольно-проверочная аппаратура КПА-Фианит, зав. № 74726001, 74728001 |
ТСЮИ.468212.019 |
2 шт.* |
|
Кабель КПА-24 (питание) |
_ |
1 шт. |
|
Кабель интерфейсный RS232 |
_ |
1 шт. |
|
Кабель ВЧ-переходник на BNC |
_ |
2 шт. |
|
Кабель КПА-20 |
_ |
1 шт. |
|
Съемный диск 3,5". Программа обработки результатов изменения |
ТСЮИ.00076-01 PMN1 |
1 шт. |
|
Съемный диск 3,5". Программа обработки результатов изменения |
ТСЮИ.00076-01 PMN2 |
1 шт. |
|
Техническое описание |
ТСЮИ.468212.019 ТО |
1 экз. |
|
Инструкция по эксплуатации |
ТСЮИ.468212.019 ИЭ |
1 экз. |
|
Формуляр |
ТСЮИ.468212.019 ФО |
1 экз. |
|
* Примечание: комплектность приведена для одного КПА-Фианит | ||
Сведения о методах измерений
приведены в разделе 5 «Устройство и работа» документа «Контрольно-проверочная аппаратура «Фианит». Техническое описание. ТСЮИ.468212.019 ТО».
Нормативные документы
Государственная поверочная схема для средств измерений времени и частоты (приказ Федерального агентства по техническому регулированию и метрологии (Росстадарта) № 2360 от 26.09.2022 г.).
