Приборы для измерения концентрации суспензии ИКС-1.2
| Номер в ГРСИ РФ: | 99603-26 |
|---|---|
| Производитель / заявитель: | ЗАО ДНТЦ "Дефектоскопия", г.Москва |
Приборы для измерения концентрации суспензии ИКС-1.2 (далее - приборы ИКС-1.2) предназначены для измерений массовой концентрации магнитного порошка в суспензии, применяемой в магнитопорошковом методе неразрушающего контроля деталей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99603-26 | |||||||||
| Действует | по 15.10.2031 | |||||||||
| Наименование | Приборы для измерения концентрации суспензии | |||||||||
| Модель | ИКС-1.2 | |||||||||
| Приказы |
№2093 от
15.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | dd88146a-0a07-60ae-f3e5-43e0529f25a7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ДНТЦ «ДЕФЕКТОСКОПИЯ», РОССИЯ, 109444, г. Москва, ул. Ферганская, д. 6, к. 2
Поверка
| Методика поверки / информация о поверке |
МП 143-223-2025 ГСИ. Приборы для измерения концентрации суспензии ИКС-1.2. Методика поверки
(с 15.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99603-26: Описание типа
2026-99603-26.pdf
|
Скачать | 137.3 КБ | |
|
99603-26: Методика поверки
МП 143-223-2025
2026-mp99603-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Приборы для измерения концентрации суспензии ИКС-1.2 (далее - приборы ИКС-1.2) предназначены для измерений массовой концентрации магнитного порошка в суспензии, применяемой в магнитопорошковом методе неразрушающего контроля деталей.
Описание
Принцип действия приборов ИКС-1.2 основан на измерении относительной магнитной проницаемости суспензии магнитного порошка путем сравнения индуктивностей катушки при помещении в нее образца с нормированной массовой концентрацией суспензии и тестируемого образца.
Конструктивно приборы ИКС-1.2 состоят из:
- блока стабилизации подаваемого напряжения;
- катушки индуктивности;
- измерительного блока, производящего сравнение индуктивностей катушки с эталонным и исследуемым образцом.
Общий вид прибора ИКС-1.2 представлен на рисунке 1.
Пломбирование приборов ИКС-1.2 предусмотрено в виде нанесения пломбировочной наклейки. Место пломбирования показано на рисунке 2.
Заводской номер (цифровое обозначение, однозначно идентифицирующее каждый экземпляр средств измерений) указывается на маркировочной табличке в виде наклейки, расположенной на задней стенке пластмассового корпуса с крышкой, и дублируется лазерной гравировкой на внутреннем корпусе прибора. Места нанесения заводского номера показаны на рисунке 2.
Нанесение знака поверки на приборы ИКС-1.2 не предусмотрено.

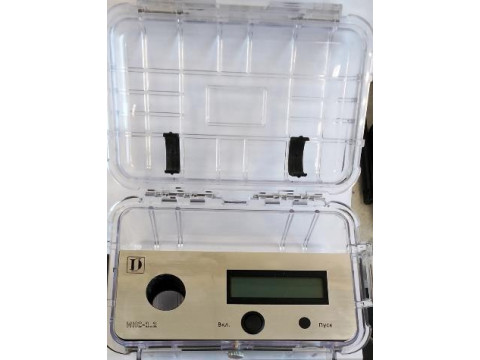

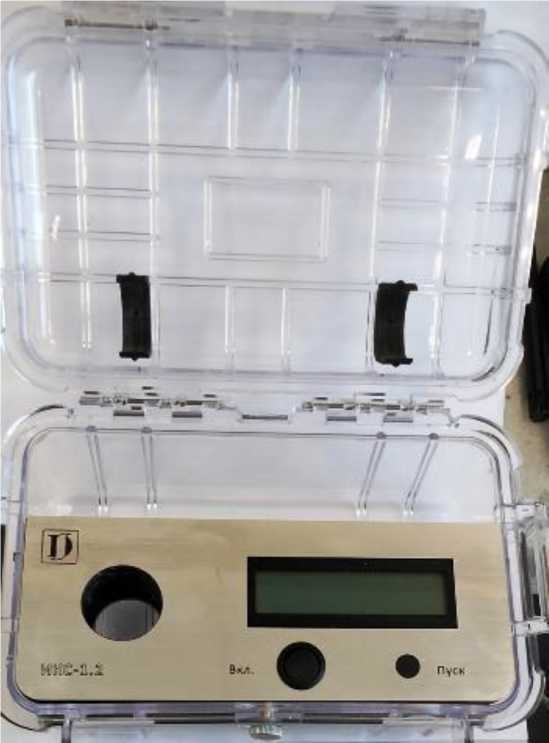

Рисунок 1 - Общий вид прибора ИКС-1.2

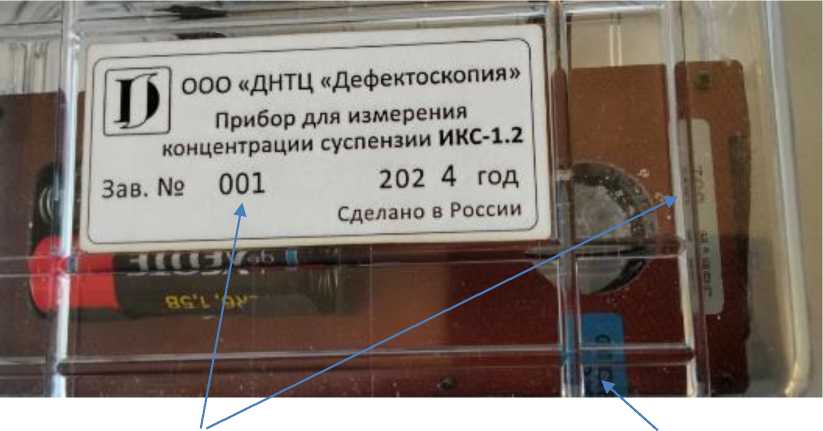

Места нанесения заводского номера Место пломбирования

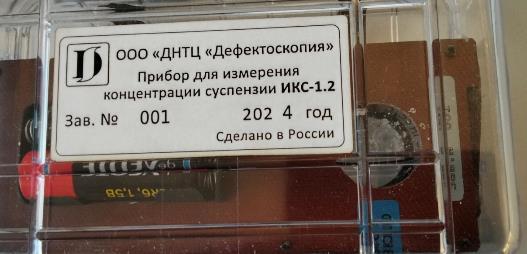

Рисунок 2 - Место пломбирования СИ и места нанесения заводского номера
Программное обеспечение
Приборы ИКС-1.2 имеют встроенное программное обеспечение (далее - ПО) на основе установленного в электронный блок микроконтроллера, которое записывается в энергонезависимую память при выпуске из производства и не может быть изменено в процессе эксплуатации. ПО является встроенным и не может быть выделено как самостоятельный объект. Влияние ПО учтено при нормировании метрологических характеристик приборов ИКС-1.2. Оператор не имеет доступа к ПО. Идентификация ПО не предусмотрена. При включении прибора на экране появляется надпись «Запуск» и происходит самотестирование, по завершении которого на экране появляется надпись «ИКС-1.2», подтверждающая, что прибор готов к работе.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации магнитного порошка в суспензии, г/дм3 |
от 5 до 40 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации магнитного порошка в суспензии, г/дм3 - для поддиапазона от 5 до 25 г/дм3 включ. - для поддиапазона св. 25 до 40 г/дм3 |
±0,5 ±1,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность показаний массовой концентрации магнитного порошка в суспензии, г/дм3 |
0,1 |
|
Параметры электропитания при работе от батареек: - типоразмер батареек - ЭДС батарейки, В - количество батареек, шт. |
АА 1,5 2 |
|
Параметры электропитания при работе через сетевой адаптер для мобильных устройств с разъемом USB Тип ”С”: - выходное напряжение постоянного тока сетевого адаптера, В |
5 |
|
Габаритные размеры прибора ИКС-1.2, мм, не более: - высота - ширина - длина |
90 130 195 |
|
Масса прибора ИКС-1.2, кг, не более |
1,0 |
|
Условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, %, не более - атмосферное давление, кПа |
от +15 до +30 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта, руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование изделия |
Обозначение |
Количество |
|
Прибор для измерения концентрации суспензии |
ИКС-1.2 |
1 шт. |
|
Пробирка стеклянная (диаметр 25 мм, высота 200 мм) |
П2-25-200 |
2 шт. |
|
Эксплуатационная документация: - Прибор для измерения концентрации суспензии ИКС-1.2. Руководство по эксплуатации; - Прибор для измерения концентрации суспензии ИКС-1.2. Паспорт |
-- |
1 компл. на бумажном или электронном носителе |
|
«ГСИ. Приборы для измерения концентрации суспензии ИКС-1.2 Методика поверки» |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Измерения» документа «Приборы для измерения концентрации суспензии ИКС-1.2. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 534 от 23 марта 2026 года «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»;
ТУ 26.51.66.123-001-45943710-2023 Приборы для измерения концентрации суспензии ИКС-1.2. Технические условия.
