Система измерений количества и показателей качества широкой фракции легких углеводородов
| Номер в ГРСИ РФ: | 99605-26 |
|---|---|
| Производитель / заявитель: | ООО "СНГ" (Системы Нефть и Газ), г.Щелково |
Система измерений количества и показателей качества широкой фракции легких углеводородов (далее - СИКП) предназначена для измерений массы широкой фракции легких углеводородов (далее - ШФЛУ).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99605-26 | ||||||
| Наименование | Система измерений количества и показателей качества широкой фракции легких углеводородов | ||||||
| Приказы |
№2093 от
15.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2e83f781-65b3-f5c0-21f3-bfc07e7c66e5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «СНГ», РОССИЯ, 141108, Московская область, г.о. Щелково, г. Щелково, ул. Первомайская, д. 1, помещ. 1, ком. 6
Поверка
| Методика поверки / информация о поверке |
МП 0107/1-311229-2026 ГСИ. Система измерений количества и показателей качества широкой фракции легких углеводородов. Методика поверки
(с 15.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99605-26: Описание типа
2026-99605-26.pdf
|
Скачать | 150.9 КБ | |
|
99605-26: Методика поверки
МП 0107/1-311229-2026
2026-mp99605-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества широкой фракции легких углеводородов (далее - СИКП) предназначена для измерений массы широкой фракции легких углеводородов (далее - ШФЛУ).
Описание
Принцип действия СИКП основан на непрерывном измерении, преобразовании и обработке при помощи системы сбора, обработки информации и управления (далее - СОИ) входных сигналов, поступающих по измерительным каналам от средств измерений (далее - СИ) массового расхода (массы), давления, температуры, плотности, влагосодержания.
Массу ШФЛУ определяют с применением СИ массового расхода (массы) и СОИ. Выходные электрические сигналы СИ массового расхода (массы) поступают в СОИ, которая преобразует их и вычисляет массу ШФЛУ по реализованному алгоритму.
СИКП представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКП осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
В состав СИКП входят:
- комплекс технологический, который включает в свой состав блок технологический, дренажную емкость, арматурный блок и внеблочное оборудование;
- СОИ;
- система распределения электроэнергии.
В состав блока технологического входят:
- блок фильтров;
- блок измерительных линий (далее - БИЛ), состоящий из одной рабочей измерительной линии (далее - ИЛ) (DN 100) и одной контрольно-резервной ИЛ (DN 100);
- блок измерений показателей качества (далее - БИК);
- узел подключения передвижной поверочной установки;
- межузловое оборудование;
- блочно-модульное здание.
В состав СИКП входят СИ утвержденного типа, участвующие в измерениях массового расхода и массы ШФЛУ, контроле и измерениях показателей качества ШФЛУ:
- счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260»
(регистрационный номер 77657-20 в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ));
- счетчики-расходомеры массовые Штрай-Масс (регистрационный номер 70629-18 в ФИФОЕИ), модификация ШМ-1801;
- датчики давления Агат-100МТ (регистрационный номер 74779-19 в ФИФОЕИ), модель Aram-lOOMT-Exd-ДИ;
- термопреобразователи прецизионные ПТ 0304-ВТ (регистрационный номер 77963-20 в ФИФОЕИ);
- влагомеры нефти поточные УДВН-2п (регистрационный номер 77816-20 в ФИФОЕИ);
- преобразователи плотности и расхода CDM (регистрационный номер 63515-16 в ФИФОЕИ), модификация CDM100P;
- комплекс измерительно-вычислительный ИМЦ-07 (регистрационный
номер 75139-19 в ФИФОЕИ) (далее - ИВК), исполнение 8.
В СИКП установлены местные показывающие СИ давления и температуры. Управление технологическим и инженерным оборудованием СИКП осуществляется программируемым логическим контроллером.
В состав СИКП входят автоматизированные рабочие места (далее - АРМ) оператора СИКП, которые обеспечивают отображение и регистрацию измерительной и технологической информации по СИКП, оповещение персонала о нарушениях технологического режима и авариях, ведение журнала событий, автоматизированное управление и технологический контроль работы оборудования СИКП, архивирование данных, формирование и печать отчетных документов.
СИКП обеспечивает выполнение следующих основных функций:
- автоматическое измерение массы, давления, температуры, плотности ШФЛУ и объемной доли воды в ШФЛУ;
- ручной отбор проб ШФЛУ в соответствии с ГОСТ Р 55609-2013;
- контроль метрологических характеристик СИ массового расхода (массы), установленного на рабочей ИЛ, по СИ массового расхода (массы), установленному на контрольно-резервной ИЛ, или по передвижной поверочной установке;
- поверка СИ массового расхода (массы) на месте эксплуатации без нарушения процесса измерений по передвижной поверочной установке;
- отображение (индикация), регистрация и хранение результатов измерений и расчетов, формирование отчетов;
- передача информации на верхний уровень;
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Пломбирование СИКП не предусмотрено.
Нанесение знака поверки на СИКП не предусмотрено.
К настоящему типу СИ относится СИКП с заводским номером 812.

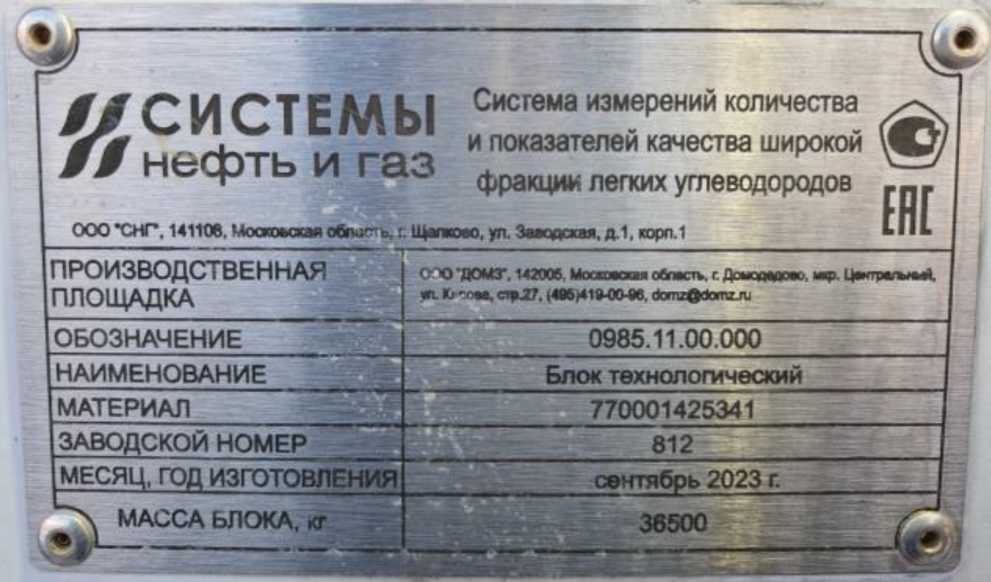

Заводской номер СИКП в виде цифрового обозначения, состоящего из арабских цифр, наносится металлографическим методом на металлическую маркировочную табличку, закрепленную на технологическом блоке СИКП. Маркировочная табличка представлена на рисунке 1.
Рисунок 1 - Маркировочная табличка
Программное обеспечение
Программное обеспечение (далее - ПО) СИКП обеспечивает реализацию функций СИКП и состоит из ПО ИВК и ПО АРМ оператора СИКП.
ПО СИКП защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров разграничением прав пользователей. Введены многоуровневая система доступа и система паролей. Предусмотрено опломбирование ИВК от несанкционированного доступа. Контроль целостности и подлинности ПО СИКП осуществляется посредством вычисления цифровых идентификаторов ПО СИКП.
Уровень защиты ПО СИКП «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО СИКП приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО СИКП
|
Идентификационные данные (признаки) |
Значение | |
|
ПО ИВК |
ПО АРМ оператора | |
|
Идентификационное наименование ПО |
EMC07.Metrology.dll |
libfswmetrology.so |
|
Номер версии (идентификационный номер) ПО |
PX.7000.01.10 |
7.0.0.1 |
|
Цифровой идентификатор ПО |
6AC84C68 |
053F85D5B3A51387 25AC17D1F7F506B8 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
MD5 |
Технические характеристики
Метрологические характеристики СИКП приведены в таблице 2.
Таблица 2 - Метрологические характеристики СИКП
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода ШФЛУ*, т/ч |
от 7,09 до 45,00 |
|
Пределы допускаемой относительной погрешности измерений массы ШФЛУ, % |
±0,35 |
|
*Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки СИКП и не может выходить за пределы указанных значений диапазона измерений. | |
Основные технические характеристики СИКП приведены в таблице 3.
Таблица 3 - Основные технические характеристики СИКП
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
ШФЛУ |
|
Избыточное давление ШФЛУ, МПа: - рабочее - расчетное |
от 2,5 до 5,4 6,3 |
|
Температура ШФЛУ, °С |
от +5 до +50 |
|
Плотность ШФЛУ в рабочем диапазоне температур, кг/м3 |
от 500 до 562 |
|
Режим работы |
непрерывный, автоматизированный |
|
Параметры электрического питания: - напряжение переменного тока силового оборудования, В - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 220±22 50±1 |
|
Условия эксплуатации СИКП: а) температура окружающей среды, °С: - в месте установки БИЛ, БИК - в месте установки СОИ б) относительная влажность, %: - в месте установки БИЛ и БИК, не более - в месте установки СОИ в) атмосферное давление, кПа |
от +10 до +34 от +18 до +25 75 от 30 до 80 от 84 до 106 |
Знак утверждения типа
наносится металлографическим методом на маркировочную табличку, закрепленную на технологическом блоке.
Комплектность
Комплектность СИКП приведена в таблице 4.
Таблица 4 - Комплектность СИКП
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества широкой фракции легких углеводородов |
_ |
1 шт. |
|
Руководство по эксплуатации |
0985.00.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция 0985.01.00.000 ИС МИ «Государственная система обеспечения единства измерений. Масса широкой фракции легких углеводородов. Методика измерений системой измерений количества и показателей качества широкой фракции легких углеводородов», аттестованным ООО ЦМ «СТП», свидетельство об аттестации методики (метода) измерений № 2001/3-48-RA.RU.311459-2026, регистрационный номер
ФР.1.29.2026.53430 в ФИФОЕИ.
Нормативные документы
Постановление Правительства Российской Федерации от 2 июня 2026 г. № 683 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.8.2.3);
Приказ Федерального агентства по техническому регулированию и метрологии от 19 мая 2026 г. № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости».
