Резервуары горизонтальные стальные цилиндрические РГС
| Номер в ГРСИ РФ: | 99609-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО "Сахаэнерго", Республика Саха (Якутия), Булунский улус, п. Тикси |
|
99609-26: Описание типа
2026-99609-26.pdf
|
Скачать | 158.6 КБ |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99609-26 | |||||||||||||||||||||
| Наименование | Резервуары горизонтальные стальные цилиндрические | |||||||||||||||||||||
| Модель | РГС | |||||||||||||||||||||
| Модификации |
РГС-25 РГС-50 РГС-60 |
|||||||||||||||||||||
| Приказы |
№2093 от
15.10.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5c72e0ec-e49f-ad33-166c-3850ebd82071 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
АО «Сахаэнерго», РОССИЯ, 677001, Республика Саха (Якутия), г. Якутск, пер. Энергетиков, 2
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 15.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99609-26: Описание типа
2026-99609-26.pdf
|
Скачать | 158.6 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары представляют собой стальные горизонтальные конструкции цилиндрической формы с днищами наземного расположения с номинальными вместимостями 25, 50 и 60 м3 соответственно.
Резервуары изготовлены в следующих модификациях РГС-25 с заводским номером 1, РГС-50 с заводскими номерами 2, 6 и РГС-60 с заводскими номерами 3, 4, 5.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на днище резервуара аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары, расположенные по адресу: Республика Саха (Якутия), Оймяконский улус (район), Оймяконский РЭС, ДЭС с. Теплый Ключ.
Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунках 1 - 4.

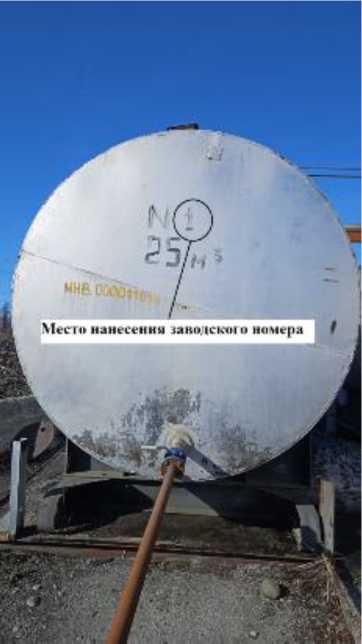

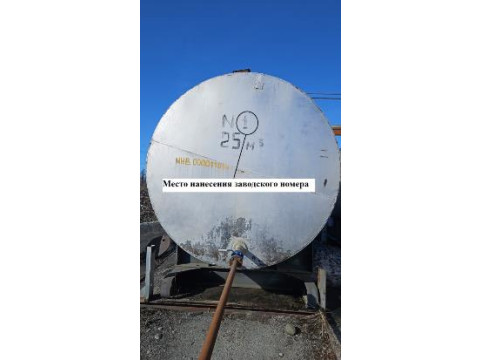

Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС-25 с указанием места нанесения заводского номера

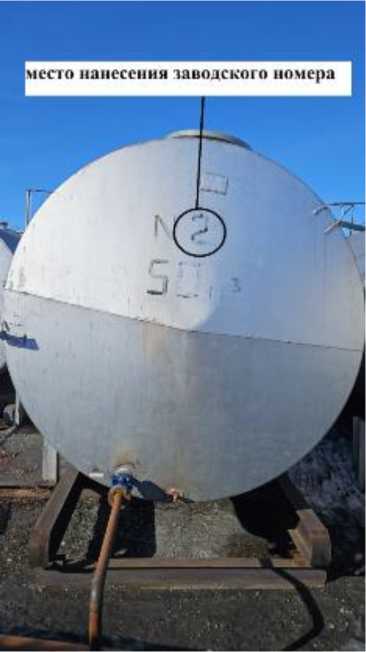

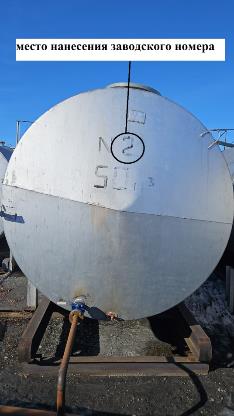

Рисунок 2 - Общий вид резервуара горизонтального стального цилиндрического РГС-50 зав.№ 2 с указанием места нанесения заводского номера

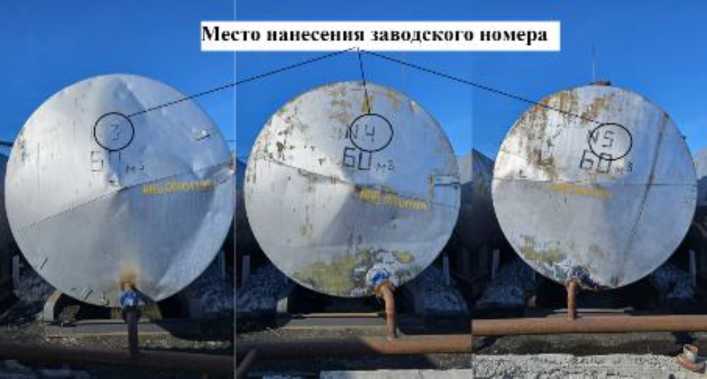

Рисунок 3 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС-60 зав.№№ 3, 4, 5 с указанием места нанесения заводского номера

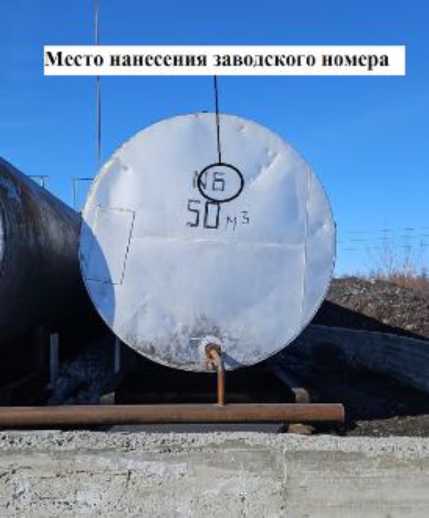

Рисунок 4 - Общий вид резервуара горизонтального стального цилиндрического РГС-50 зав.№ 6 с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
РГС-25 |
РГС-50 |
РГС-60 |
|
Номинальная вместимость, м3 |
25 |
50 |
60 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
РГС-25 |
РГС-50 |
РГС-60 |
|
Номинальная вместимость, м3 |
25 |
50 |
60 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -55 до +50 от 84,0 до 106,7 | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение | ||
|
Модификация |
РГС-25 |
РГС-50 |
РГС-60 |
|
Номинальная вместимость, м3 |
25 |
50 |
60 |
|
Средний срок службы, лет, не менее |
50 | ||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 9 паспорта.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. №937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
