Резервуар горизонтальный стальной цилиндрический РГС-60
| Номер в ГРСИ РФ: | 99611-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Челябинский завод металлоконструкций им. С.Орджоникидзе, г. Челябинск |
|
99611-26: Описание типа
2026-99611-26.pdf
|
Скачать | 97.6 КБ |
Резервуар горизонтальный стальной цилиндрический РГС-60 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99611-26 | ||||||
| Наименование | Резервуар горизонтальный стальной цилиндрический | ||||||
| Модель | РГС-60 | ||||||
| Приказы |
№2093 от
15.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3d3b055c-5553-d3d4-0729-e34112cf0a64 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «ЧЗМК», РОССИЯ, 454139, г. Челябинск, ул. Новороссийская, д. 46
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 15.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99611-26: Описание типа
2026-99611-26.pdf
|
Скачать | 97.6 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной цилиндрический РГС-60 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуар представляет собой стальную сварную горизонтальную конструкцию цилиндрической формы с коническими днищами наземного исполнения номинальной вместимостью 60 м3.
Принцип действия резервуара основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующий определенному объему (вместимостям), приведенный в градуировочной таблице резервуара.
Резервуар оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводской номер в виде цифрового обозначения нанесен на маркировочную табличку, закрепленную к днище резервуара, гравировочным способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуару данного типа относится резервуар с заводским номером 2, расположенный по адресу: Республика Саха (Якутия), Оймяконский улус (район), Оймяконский РЭС, ДЭС, с. Охотский Перевоз.
Общий вид резервуара с указанием места нанесения заводского номера приведен на рисунке 1.

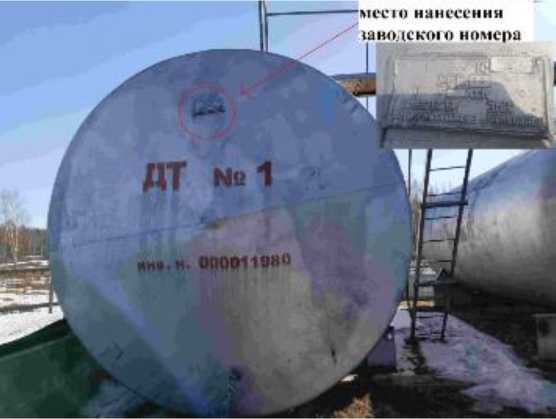

Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС-60 с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
60 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа |
от -55 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС-60 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 9 паспорта.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. №937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
