Полигон пространственный эталонный Красноярский
| Номер в ГРСИ РФ: | 99614-26 |
|---|---|
| Категория: | Полигоны |
| Производитель / заявитель: | ППК "РОСКАДАСТР", г. Москва |
Полигон пространственный эталонный Красноярский (далее - полигон) применяется в качестве рабочего эталона 3-го разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 1374 от 7 июня 2024 г., предназначен для хранения единицы длины и ее передачи в диапазоне длин от 24 до 3960 м, рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, светодальномерам, тахеометрам электронным.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99614-26 | ||||||
| Наименование | Полигон пространственный эталонный | ||||||
| Модель | Красноярский | ||||||
| Приказы |
№2093 от
15.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7b122654-5b49-cd15-23ff-846f9b04406f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ППК «Роскадастр», РОССИЯ, 660056, г. Красноярск, ул. Иртышская, д.2а
Поверка
| Методика поверки / информация о поверке |
МП 651-25-044 ГСИ. Полигон пространственный эталонный Красноярский. Методика поверки
(с 15.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99614-26: Описание типа
2026-99614-26.pdf
|
Скачать | 158.3 КБ | |
|
99614-26: Методика поверки
МП 651-25-044
2026-mp99614-26.pdf
|
Скачать | 224.4 КБ |
Описание типа
Назначение
Полигон пространственный эталонный Красноярский (далее - полигон) применяется в качестве рабочего эталона 3-го разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 1374 от 7 июня 2024 г., предназначен для хранения единицы длины и ее передачи в диапазоне длин от 24 до 3960 м, рабочим средствам измерений: геодезической аппаратуре пользователей космических навигационных систем, светодальномерам, тахеометрам электронным.
Описание
Принцип действия полигона основан на передаче размера единицы длины полигона рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений полигона.
Полигон расположен по адресу Емельяновский район Красноярского края, к северу от г. Красноярска, с левой стороны участка асфальтированной дороги от Енисейского тракта до села Шуваево, в 15-20 м от полотна автодороги и в северо-восточной части д. Старцево, ул. Центральная.
Полигон включает в себя: линейный базис и геодезический пункт.
Конструктивно полигон состоит из тринадцати пунктов. Линейный базис включает в себя двенадцать пунктов которые размещены на линии, образующей линейный базис, в прямой видимости от первого пункта находится одиннадцать пунктов, на расстояниях от первого пункта 24, 48, 72, 96, 192, 288, 384, 480, 696, 912, 2184 м. Отдельный пункт расположен в стороне и образуют вместе с пунктами линейного базиса треугольник.
Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам полигона возможен в любое время года.
Условия эксплуатации полигона не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус полигона. Нанесение знака утверждения типа на средство измерений не предусмотрено.
Пломбирование полигона не предусмотрено.
К данному типу средства измерений относится полигон пространственный эталонный Красноярский, заводской номер КАГП24.

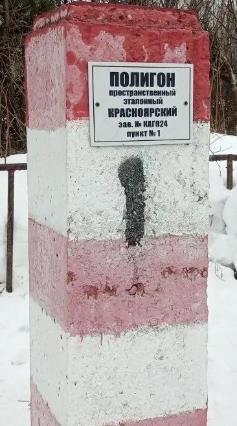

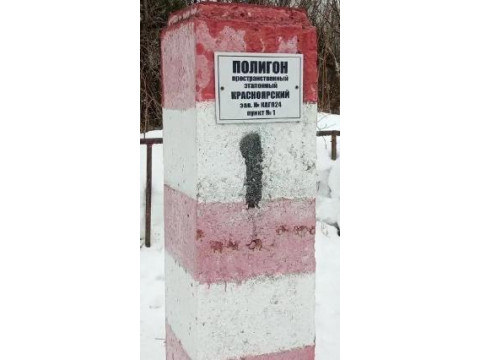

Заводской номер полигона нанесен на пластину из композитного материала в буквенночисловом формате методом ультрафиолетовой печати, закрепленной на пункте № 1 линейного базиса (рисунок 2).
Схема расположения пунктов полигона приведена на рисунке 1. Общий вид пунктов полигона приведен на рисунке 2.

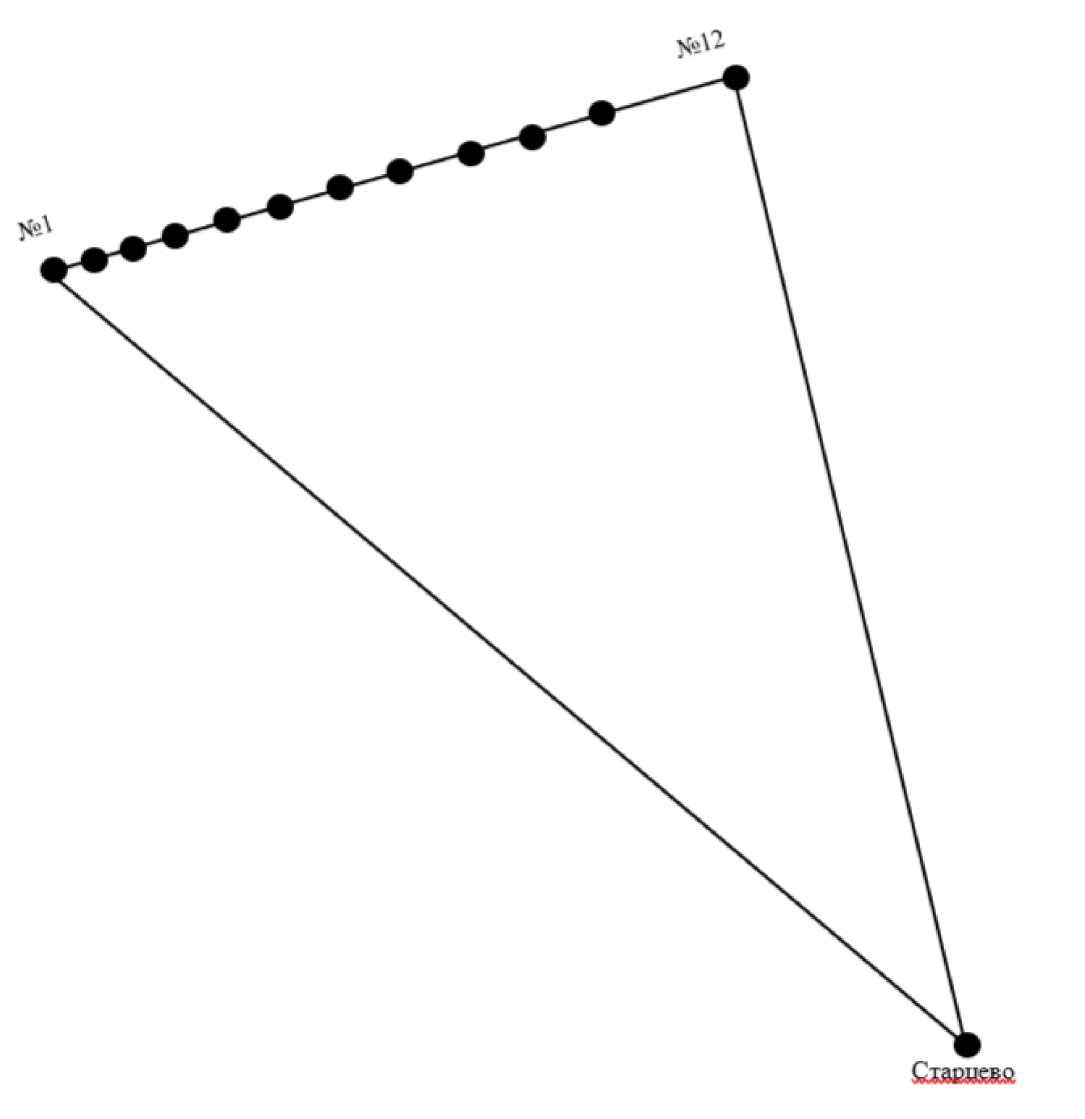

Рисунок 1 - Схема расположения пунктов полигона

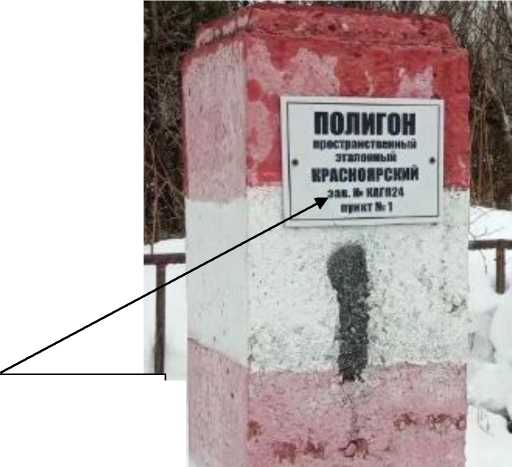

Место размещения заводского номера
Рисунок 2 - Общий вид пунктов полигона
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения длин линий между пунктами, м | |
|
№ 1 - № 12 |
2184 |
|
№ 1 - Старцево |
3345 |
|
№ 12 - Старцево |
3960 |
|
Номинальные значения длин линий линейного базиса, м | |
|
№ 1 - № 2 |
24 |
|
№ 1 - № 3 |
48 |
|
№ 1 - № 4 |
72 |
|
№ 1 - № 5 |
96 |
|
№ 1 - № 6 |
192 |
|
№ 1 - № 7 |
288 |
|
№ 1 - № 8 |
384 |
|
№ 1 - № 9 |
480 |
|
№ 1 - № 10 |
696 |
|
№ 1 - № 11 |
912 |
|
№ 1 - № 12 |
2184 |
|
Пределы абсолютной допускаемой погрешности воспроизведений | |
|
длин линий между пунктами, мм |
± (1+1-10’6-L) 1) |
|
Пределы абсолютной допускаемой погрешности воспроизведений | |
|
длин линий линейного базиса, мм |
± (1+1-1Q-6-L) 1) |
|
Примечание: | |
|
1) Здесь и далее L - измеренная длина в миллиметрах |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации соответствуют группе Д3 ГОСТ Р 52931-2008 для оборудования на открытом воздухе - диапазон температуры окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более - атмосферное давление, кПа |
от -50 до +50 98 от 85 до 105 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в верхнем левом углу.
Комплектность
аблица 3 - Комплектность полигона
|
Наименование |
Обозначение |
Количество |
|
1 Полигон пространственный эталонный |
Красноярский |
1 шт. |
|
1.1 Линейный базис |
- |
1 шт. |
|
1.2 Геодезический пункт Старцево |
- |
1 шт. |
|
2 Полигон пространственный эталонный Красноярский. Руководство по эксплуатации |
- |
1 экз. |
|
3 Полигон пространственный эталонный Красноярский. Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Полигон пространственный эталонный Красноярский. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений».
