Анализаторы содержания нефтепродуктов в воде ДККН-300

Назначение

Анализаторы содержания нефтепродуктов в воде ДККН-300 (далее - анализаторы) предназначены для измерений массовой концентрации нефтепродуктов в сточных, технологических, природных и питьевых водах.

Описание

Принцип действия анализаторов основан на ультрафиолетовой флуоресценции. При воздействии ультрафиолетового излучения на ароматические углеводороды в диапазоне длин волн от 410 до 500 нм атомы генерируют световое излучение более низкой частоты (большей длины волны) - флуоресценцию. Интенсивность флуоресцентного свечения пропорциональна содержанию ароматических углеводородов.

Анализаторы представляют собой стационарные автоматические приборы, которые конструктивно состоят из следующих блоков:

- датчики контроля качества нефтепродуктов ДККН-300 (далее - датчики) - служат для непосредственного измерения значений флуоресценции и выпускаются в двух модификациях: ДККН-300Н - напорный датчик для работы в загрязненных потоках воды напорных трубопроводов, ДККН-300Б - безнапорный датчик со щеткой для очистки чувствительного элемента для работы в загрязненных водоемах и отстойниках. Датчики передают обработанный результат измерений на внешние устройства, по каналу RS-485. В состав анализатора может входить до двух датчиков. Датчики оснащены встроенным термометром сопротивления, который служит для контроля температуры измеряемой среды и выполнения температурной компенсации результатов измерений;

- пульт контроля нефтепродуктов Техно-АС ПКНП-300 (далее - пульт) - используется для отображения получаемых от датчика результатов измерения по протоколу связи Modbus RTU с последовательным интерфейсом RS-485. При наличии специализированного кода доступа к служебному меню, пульт может использоваться для выполнения настройки анализатора. К одному пульту можно подключить только один датчик;

- модуль передачи данных МПДККН-300 (далее - модуль) - блок с интерфейсом Ethernet и возможностью подключения к локальной сети и глобальной сети Internet, для передачи данных от одного датчика на рабочее место оператора или мобильное устройство диспетчера без использования пульта и специального программного обеспечения. Подключение датчика к модулю осуществляется по протоколу связи Modbus RTU с последовательным интерфейсом RS-485. Результаты измерений выводятся на персонализированную страницу в интернет-браузере по ссылке, предоставляемой производителем. К одному модулю можно подключить только один датчик.

Анализаторы имеют пять модификаций:

1) ДККН-300Н - с одним напорным датчиком;

2) ДККН-300Б - с одним безнапорным датчиком;

3) ДККН-300НН - с двумя напорными датчиками;

4) ДККН-300ББ - с двумя безнапорными датчиками;

5) ДККН-300НБ - с одним напорным и одним безнапорным датчиками.

Общий вид датчиков представлен на рисунке 1, общий вид пульта - на рисунке 2, общий вид модуля - на рисунке 3

ДККН-300Н                          ДККН-300Б

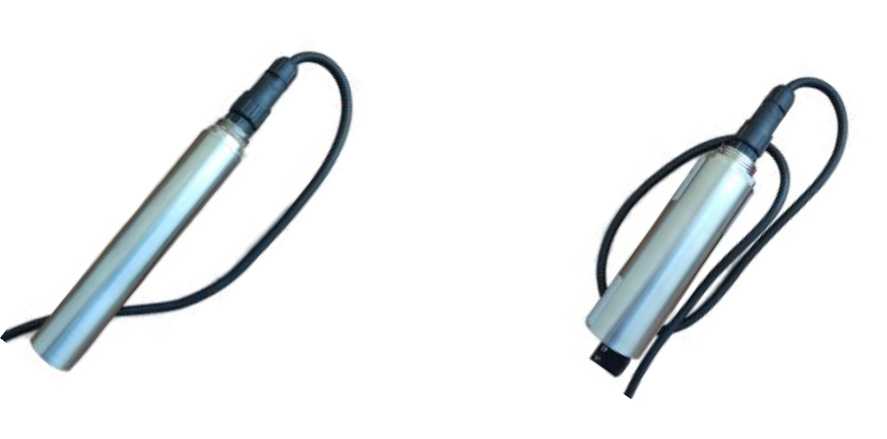

Рисунок 1 - Общий вид датчиков ДККН-300

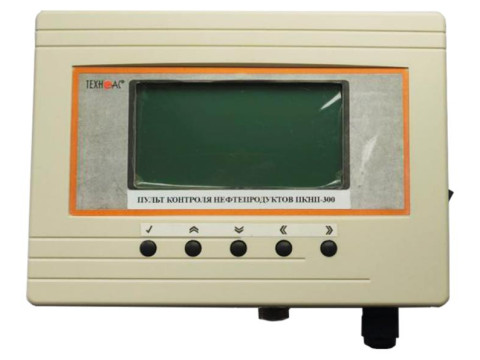

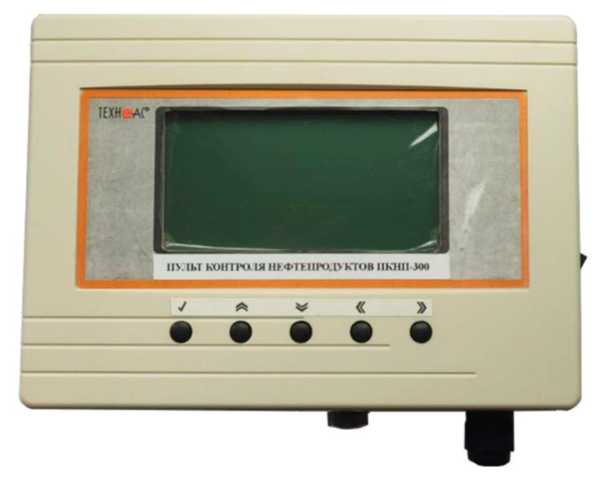

Рисунок 2 - Общий вид пульта ПКНП-300

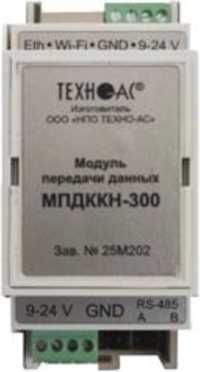

Рисунок 3 - Общий вид модуля передачи данных МПДККН-300

Конструкцией пульта предусмотрен механизм пломбирования доступа к узлам настройки (регулировки). Для этого используется специальная гарантийная наклейка, которая наклеивается на стыке крышки корпуса и его основания.

Схема пломбировки пульта от несанкционированного доступа к местам настройки (регулировки) приведена на рисунке 4.

Конструкция датчиков и модуля не предполагает пломбирование. Для защиты первичной измерительной информации и последующей обработки сигнала, доступ к соответствующим элементам ограничен конструктивно.

Для каждого блока анализатора присваивается отдельный заводской номер, который в виде буквенно-цифрового обозначения, состоящего из арабских цифр и буквы русского алфавита, наносится методом цифровой печати на маркировочную табличку, приклеиваемую к блокам анализатора, и указывается в паспорте анализатора.

Места нанесения заводских номеров на маркировочные таблички приведены на рисунке 5.

Нанесение знака поверки на анализатор конструкцией не предусмотрено.

Рисунок 4 - Схема пломбировки пульта от несанкционированного доступа

Рисунок 5 - Общий вид маркировочных табличек

Программное обеспечение

Датчики и пульт работают под управлением встроенного программного обеспечения (далее - ПО), которое реализовано аппаратно и является метрологически значимым. Модуль не имеет встроенного ПО.

Встроенное ПО датчика предназначено для сбора, обработки получаемого сигнала и передачи результатов измерений на внешние устройства по каналу RS-485.

Встроенное ПО пульта предназначено для индикации результатов измерений. При наличии доступа к служебному меню (требующему специализированный код), ПО позволяет корректировать поправочные коэффициенты в памяти датчика и влиять на измерительную информацию. Доступ к служебному меню предоставляется только для проведения настройки или поверки.

ПО заносится в защищенную от записи память микроконтроллера предприятием-изготовителем и недоступно для потребителя. Обновление ПО в процессе эксплуатации не предусмотрено.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность анализаторов

Сведения о методах измерений

приведены в разделе 5 «Инструкция по эксплуатации» документа «Анализаторы содержания нефтепродуктов в воде ДККН-300. Руководство по эксплуатации. Паспорт».

Нормативные документы

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ТУ 26.51.53-075-23438578-2025 «Анализаторы содержания нефтепродуктов в воде типа

ДККН-300. Технические условия».
