Датчики комплексные параметров атмосферы IWS
| Номер в ГРСИ РФ: | 99617-26 |
|---|---|
| Производитель / заявитель: | ООО "Комплексы мониторинга", г. Москва |
Датчики комплексные параметров атмосферы IWS (далее - датчики IWS) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества атмосферных осадков, объёмной доли диоксида углерода в атмосферном воздухе.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99617-26 | |||||||||
| Действует | по 07.10.2031 | |||||||||
| Наименование | Датчики комплексные параметров атмосферы | |||||||||
| Модель | IWS | |||||||||
| Модификации |
IWS-1 IWS-2 IWS-3 IWS-4 IWS-5 IWS-6 IWS-7 IWS-8 IWS-9 IWS-10 IWS-11 |
|||||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b19063b9-1904-85bc-9ed8-7f2544c8a3a7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Комплексы мониторинга», РОССИЯ, 125502, г. Москва, ул. Лавочкина, д. 19, стр. 4, этаж 3 пом. 1; ООО «ОКБ Бурстройпроект», РОССИЯ, 125502, г. Москва, вн.тер.г. Муниципальный Округ Ховрино, ул. Лавочкина 19, стр. 4
Поверка
| Методика поверки / информация о поверке |
МП 254-0288-2026 ГСИ. Датчики комплексные параметров атмосферы IWS. Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99617-26: Описание типа
2026-99617-26.pdf
|
Скачать | 315.7 КБ | |
|
99617-26: Методика поверки
МП 254-0288-2026
2026-mp99617-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Датчики комплексные параметров атмосферы IWS (далее - датчики IWS) предназначены для автоматических измерений метеорологических параметров: температуры воздуха, относительной влажности воздуха, скорости и направления воздушного потока, атмосферного давления, количества атмосферных осадков, объёмной доли диоксида углерода в атмосферном воздухе.
Описание
Принцип действия датчиков IWS основан на измерении первичными измерительными преобразователями метеорологических параметров.
Измерения температуры воздуха производятся термометром сопротивления; относительной влажности воздуха - ёмкостным преобразователем; атмосферного давления - ёмкостным преобразователем мембранного типа; скорости и направления воздушного потока - ультразвуковым преобразователем; количества атмосферных осадков -радиолокационным (радарным) преобразователем; объёмной доли диоксида углерода -инфракрасным преобразователем. Измеренные метеорологические параметры преобразуются в цифровой код преобразователями измерительными и передаются на ПК потребителю.
Конструктивно датчики IWS выполнены в виде компактного модуля, в корпусе которого размещены: первичные преобразователи, микропроцессорные модули, коммуникационный модуль, вентилятор. На внешней стороне корпуса расположены: первичные преобразователи скорости и направления воздушного потока, количества атмосферных осадков, разъём для подключения кабеля питания и связи. Датчики IWS устанавливаются на метеорологической мачте.
Датчики IWS выпускаются в 11 модификациях: IWS-1, IWS-2, IWS-3, IWS-4, IWS-5, IWS-6, IWS-7, IWS-8, IWS-9, IWS-10, IWS-11. Модификации датчиков IWS отличаются количеством и типами измерительных каналов. Измерительные каналы датчиков представлены в таблице 1.
Таблица 1 - Состав измерительных каналов модификаций датчиков IWS
|
Модификация датчиков |
Измерительные каналы |
|
IWS-1 |
Канал измерений влажности и температуры воздуха Канал измерений скорости и направления воздушного потока Канал измерений атмосферного давления Канал измерений количества атмосферных осадков Канал измерений диоксида углерода |
|
IWS-2 |
Канал измерений влажности и температуры воздуха Канал измерений скорости и направления воздушного потока Канал измерений атмосферного давления, Канал измерений количества атмосферных осадков |
|
IWS-3 |
Канал измерений влажности и температуры воздуха Канал измерений скорости и направления воздушного потока Канал измерений атмосферного давления Канал измерений диоксида углерода |
|
IWS-4 |
Канал измерений влажности и температуры воздуха Канал измерений скорости и направления воздушного потока Канал измерений атмосферного давления |
|
IWS-5 |
Канал измерений влажности и температуры воздуха Канал измерений атмосферного давления Канал измерений количества атмосферных осадков Канал измерений диоксида углерода |
|
IWS-6 |
Канал измерений влажности и температуры воздуха Канал измерений атмосферного давления Канал измерений количества атмосферных осадков |
|
IWS-7 |
Канал измерений влажности и температуры воздуха Канал измерений атмосферного давления Канал измерений диоксида углерода |
|
IWS-8 |
Канал измерений влажности и температуры воздуха Канал измерений атмосферного давления |
|
IWS-9 |
Канал измерений влажности и температуры воздуха |
|
IWS-10 |
Канал измерений температуры воздуха |
|
IWS-11 |
Канал измерений температуры воздуха Канал измерений атмосферного давления Канал измерений скорости и направления воздушного потока |
Датчики IWS со встроенным программным обеспечением (ПО IWS) по теоретическим зависимостям, исходя из измеренных значений, производят расчёты и дополнительных параметров, таких как интенсивность атмосферных осадков, температура точки росы, атмосферное давление, приведённое к уровню моря.
Датчики IWS имеют вспомогательный канал ГЛОНАСС / GPS, который в модификациях IWS-1, IWS-2, IWS-5 и IWS-6 уставлен штатно, а в модификациях IWS-3, IWS-4, IWS-7, IWS-8, IWS-9, IWS-10 и IWS-11 может быть установлен опционально.
В датчиках IWS для защиты от неблагоприятных погодных условий применён обогрев ультразвукового преобразователя скорости и направления воздушного потока, преобразователя количества атмосферных осадков.
Датчики IWS работают непрерывно (круглосуточно), сообщения о проведённых измерениях передаются через определённые временные интервалы или по запросу. Для обмена информацией в датчиках IWS имеются интерфейсы RS-485 и Ethernet, поддерживаются протоколы RS485: BMB, Modbus RTU, Modbus ASCII; Ethernet: JSON, XML, ASCII, binary (UDP) и HTML-страницы.
Нанесение знака поверки непосредственно на датчики IWS не предусмотрено. Заводской номер, состоящий из буквенно-цифрового обозначения, наносится на корпус датчика IWS в виде наклейки.
Общий вид датчика IWS с максимальным количеством преобразователей (IWS-1) представлен на рисунке 1.
Общие виды различных модификаций датчика IWS представлены на рисунке 2.
Для защиты датчиков от несанкционированного доступа корпус пломбируется защитной пломбой-наклейкой.
1

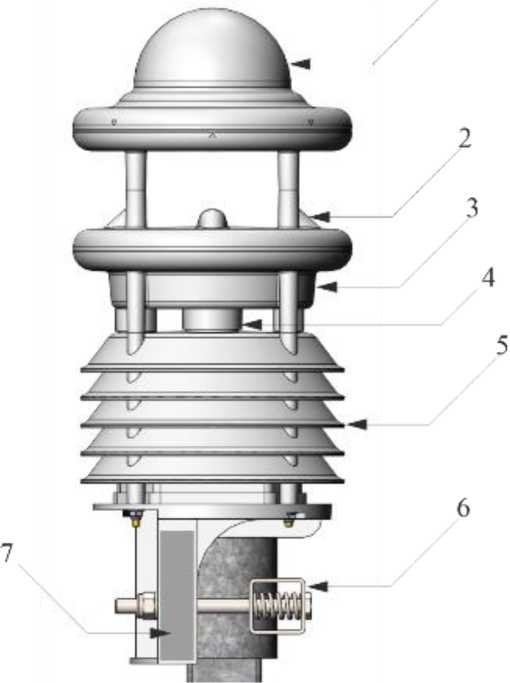

Рисунок 1 - Общий вид датчиков IW S
1 - преобразователь количества атмосферных осадков,
2 - преобразователь скорости и направления воздушного потока,
3 - преобразователь атмосферного давления,
4 - преобразователь диоксида углерода,
5 - преобразователь температуры и относительной влажности воздуха,
6 - скоба монтажная для крепления датчика на опоре,
7 - место нанесения заводского номера.
IWS-1, IWS-2
IWS-3, IWS-4
IWS-5, IWS-6
IWS-7, IWS-8, IWS-9, IWS-10
IWS-11

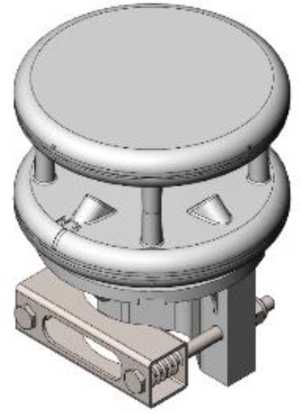

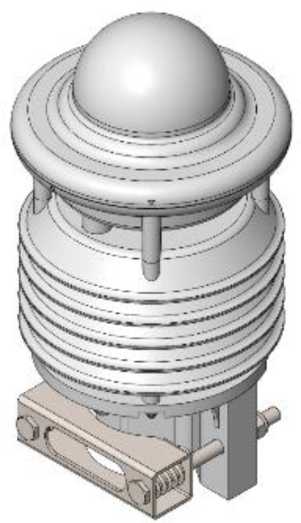

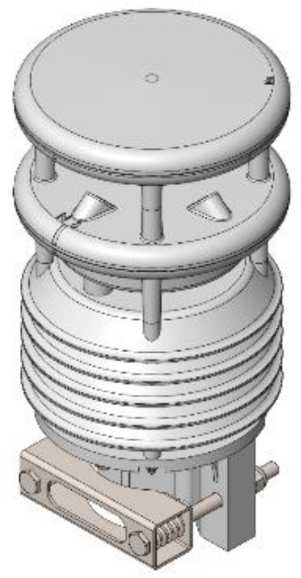

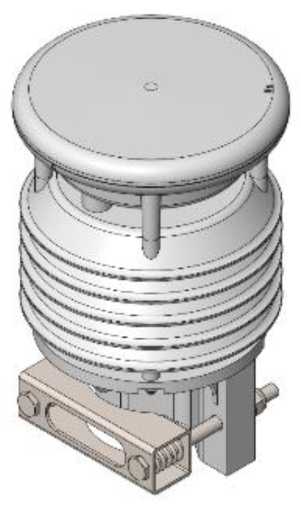

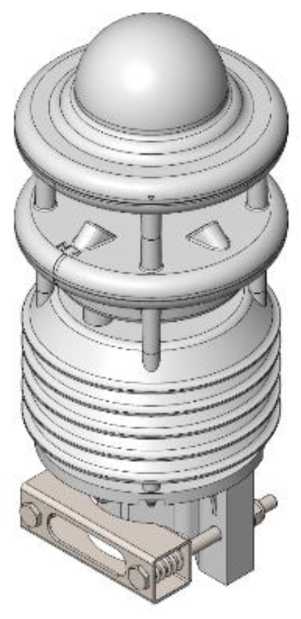

Рисунок 2 - Общий вид модификаций датчиков IWS
Программное обеспечение
Программное обеспечение датчиков IWS (ПО IWS) является встроенным ПО. Встроенное ПО IWS обеспечивает управление работой датчиков, самопроверку датчиков, сбор, хранение, расчёт дополнительных параметров, обработку и передачу данных от датчиков.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с рекомендацией Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WeatherStation.hex |
|
Номер версии (идентификационный номер) ПО |
1.x.x* |
|
* Обозначение «х» не относится к метрологически значимой части ПО, может принимать значения от 0 до 99 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °C |
от -60 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры воздуха, C: - в диапазоне св. -30 C до +50 C включ. - в диапазоне от -60 C до -30 C включ. - в диапазоне св. +50 C до +85 C |
±0,1 ±0,3 ±0,3 |
|
Диапазон измерений относительной влажности воздуха, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: - в диапазоне от 1 % до 90 % включ. - в диапазоне св. 90 % до 100 % |
±2 ±3 |
|
Диапазон измерений атмосферного давления, гПа |
от 260 до 1260 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,3 |
|
Диапазон измерений скорости воздушного потока, м/с |
от 0,1 до 65 |
|
Пределы допускаемой погрешности измерений скорости воздушного потока: - абсолютной, в диапазоне от 0,1 до 10 м/с включ., м/с - относительной, в диапазоне св. 10 до 35 м/с включ., % - относительной, в диапазоне св. 35 до 65 м/с включ., % |
±0,3 ±3,0 ±5,0 |
|
Диапазон измерений направления воздушного потока |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±3° |
|
Минимальное измеряемое значение количества атмосферных осадков, мм |
0,1 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
± (0,1 + 0,05-X1) |
|
Диапазон измерений объёмной доли диоксида углерода (СО2), млн-1 (ppm) |
от 0 до 4000 |
|
Пределы допускаемой основной абсолютной погрешности измерений объёмной доли диоксида углерода, млн-1 (ppm) |
± (50 + 0,06^Свх2) |
|
Пределы допускаемой вариации выходного сигнала по каналу СО2, в долях от пределов допускаемой основной абсолютной погрешности |
±0,5 |
|
Изменение показаний канала СО2 в течение 24 ч непрерывной работы, в долях от пределов основной абсолютной погрешности |
±0,4 |
|
Предел допускаемого времени установления выходного сигнала Т0,9д, с |
60 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Номинальная цена единицы наименьшего разряда индикатора по каналу CO2, млн-1 (ppm) |
1 |
|
Пределы допускаемой дополнительной погрешности канала СО2, от изменения температуры окружающей среды в диапазоне от -20 C до +50 C, относительно температуры окружающей среды 20 °C на каждые 10 C, в долях от пределов допускаемой абсолютной погрешности |
±0,5 |
|
1) X - измеренное количество атмосферных осадков 2) Свх - объемная доля диоксида углерода на входе датчика, млн-1 (ppm) | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Тип осадков |
без осадков, морось, дождь, град, снег, снег с дождём, ледяной дождь | ||
|
Электрическое питание от источника постоянного тока: - напряжение, В |
от 8 до 60 | ||
|
Максимальная потребляемая мощность, не более, Вт |
48 | ||
|
Габаритные размеры, масса |
Высота, мм |
Диаметр, мм |
Масса, кг |
|
IWS-1 IWS-2 IWS-3 IWS-4 IWS-5 IWS-6 IWS-7 IWS-8 IWS-9 IWS-10 IWS-11 |
344 344 290 290 279 279 225 225 225 225 180 |
150 150 150 150 150 150 150 150 150 150 150 |
1,5 1,5 1,1 1,1 1,3 1,3 0,9 0,9 0,9 0,9 0,7 |
|
Условия эксплуатации: - диапазон температуры воздуха, C; - диапазон относительной влажности воздуха, %; - диапазон атмосферного давления, гПа |
от -60 до +85 от 0 до 100 от 260 до 1260 | ||
|
Условия эксплуатации* для канала CO2: - диапазон температуры воздуха, C; - диапазон относительной влажности воздуха, %; - диапазон атмосферного давления, гПа |
от -20 до +50 от 5 до 95 от 260 до 1260 | ||
|
* Если параметр выйдет за пределы рабочего диапазона, канал будет автоматически отключен до возвращения параметра в рабочий диапазон | |||
Таблица 5 - Показатели надёжности
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским методом и на корпус датчика в виде наклейки.
Комплектность
Таблица 6 - Комплектность поставки датчиков IWS
|
Наименование |
Обозначение |
Количество |
|
Датчик комплексный параметров атмосферы1 |
IWS |
1 шт. |
|
Руководство по эксплуатации |
РУТВ.416321.005 РЭ |
1 экз. |
|
Паспорт |
РУТВ.416321.005 ПС |
1 экз. |
|
Кабель |
- |
1 шт. |
|
Скоба монтажная2 |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
|
Кронштейн (опционально) |
1 шт. | |
|
Примечания: 1 - модификация датчика в соответствии с заказом 2 - стандартные диаметры крепления от 32 до 70 мм (возможна поставка крепления под другие диаметры по запросу) 3 - электронная версия руководства находится на сайте производителя, бумажная версия предоставляется по запросу | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации «Датчики комплексные параметров атмосферы IWS.
Руководство по эксплуатации», в разделе 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утверждённая приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2415 от 21.11.2023;
Государственная поверочная схема для средств измерений температуры, утверждённая приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 147 от 29.01.2026;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’2 - 1-107 Па, утверждённая приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2667 от 05.12.2025;
Государственная поверочная схема для средств измерений скорости воздушного потока, утверждённая приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2815 от 25.11.2019;
Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утверждённая приказом Росстандарта № 2315 от 31.12.2020;
РУТВ.416321.005ТУ «Датчики комплексные параметров атмосферы IWS. Технические условия».
