Датчики температуры многозонные цифровые МЦДТ 2401
| Номер в ГРСИ РФ: | 99632-26 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | АО "НПП "Эталон", г.Омск |
Датчики температуры многозонные цифровые МЦДТ 2401 (далее - датчики температуры или МЦДТ) предназначены для измерений температуры в нескольких точках объекта в том числе во взрывоопасных зонах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99632-26 | |||||||||
| Действует | по 13.10.2031 | |||||||||
| Наименование | Датчики температуры многозонные цифровые | |||||||||
| Модель | МЦДТ 2401 | |||||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 846e13c1-3706-361a-0c9a-f3d1c9495940 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «НПП «Эталон», РОССИЯ, 644009, г. Омск, ул. Лермонтова, 175
Поверка
| Методика поверки / информация о поверке |
МП 5.7-0408-2026 ГСИ. Датчики температуры многозонные цифровые МЦДТ 2401. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99632-26: Описание типа
2026-99632-26.pdf
|
Скачать | 180.3 КБ | |
|
99632-26: Методика поверки
МП 5.7-0408-2026
2026-mp99632-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Датчики температуры многозонные цифровые МЦДТ 2401 (далее - датчики температуры или МЦДТ) предназначены для измерений температуры в нескольких точках объекта в том числе во взрывоопасных зонах.
Описание
Принцип действия датчиков температуры основан на измерении и преобразовании температуры, воздействующей на чувствительные элементы преобразователей температуры (ПТ) МЦДТ, в цифровой код при помощи встроенных в каждый ПТ аналого-цифровых преобразователей, и последующей передаче измеренных значений на внешние устройства считывания, хранения и отображения данных по интерфейсу 1-Wire или RS-485.
Датчик температуры состоит из измерительной части, в состав которой входят ПТ, последовательно соединенные кабелем, подключаемым к считывающему прибору стационарному типа СКЦД или другому считывающему устройству. Измерительная часть помещена в металлорукав и подключается к колодке или встроенному преобразователю RS-485.
Коэффициенты индивидуальной статической характеристики преобразования (ИСХ) и позиционное расположение преобразователя температуры в МЦДТ, хранятся во встроенном в измерительную часть энергонезависимом запоминающем устройстве, уникальный идентификационный код хранятся во встроенном энергонезависимом запоминающем устройстве каждого преобразователя температуры МЦДТ. Уникальный идентификационный код ПТ доступен только для считывания.
Датчики изготавливаются в различных исполнениях, отличающихся друг от друга техническими и метрологическими характеристиками, а также по особенностям конструктивного исполнения.
Порядок обозначения МЦДТ в документации и при заказе представлен в таблице 1.
Таблица - Порядок обозначения МЦДТ 240
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
МЦДТ 2401 |
Х |
Х |
Х |
(Х) |
Х |
Х |
Х |
Х |
Х |
Ex |
МКСН.405226.018ТУ |
|
1 - Обозначение типа прибора. 2 - Вид конструкции (исполнения): 1 - труба с резьбой М33х1,5; с преобразователем цифровых датчиков ПЦД-01-485; 2 - труба с резьбой М33х1,5; 3 - фланец; с преобразователем цифровых датчиков ПЦД-01-485; 4 - фланец 3 - Количество измерительных преобразователей N. 4 - Длина от трубы/фланца до первого измерительного преобразователя 1r, м. 5 - Длина измерительной зоны 1, м: 1=П1*11+П2х12+...+ Птх1т, где 11, 12, .., 1m - длины участков измерительной зоны, м П1, П2, .., Пт - количество участков измерительной зоны, имеющих длины 11, 12, .., 1m соответственно. При т>4 указывается только длина измерительной зоны 1, м. 6 - Тип комплекта монтажный частей (КМЧ): - КМЧ1 - для бронированного кабеля; - КМЧ2 - для гибкого кабеля; - КМЧ3 - для металлорукава. 7 - Материал металлорукава: - Т - сталь AISI 321; - М - сталь AISI 316; - Ф - фторопласт в металлической оплетке. 8 - Номинальный диаметр для ответной части фланца DN (только для МЦДТ 2401-3 и МЦДТ 2401-4). 9 - Номинальное давление для ответной части фланца PN (только для МЦДТ 2401-3 и МЦДТ 2401-4). 10 - Вид климатического исполнения. 11 - Взрывозащищенное исполнение РО Ех ia I Ma X/0Ex ia IIC T6 Ga X. 12 - Обозначение технических условий. | |||||||||||
Пломбирование датчиков температуры от несанкционированного доступа не предусмотрено.
Заводские номера в виде цифрового обозначения наносят на металлическую табличку (шильд) методом лазерной гравировки, прикрепляемую к корпусу датчика.
Общий вид датчиков температуры многозонных цифровых МЦДТ 2401 приведен на рисунке 1, 2. Металлическая табличка (шильд) с указанием места нанесения заводского номера и знака утверждения типа приведен на рисунке 3.
Нанесение знака поверки на МЦДТ не предусмотрено.

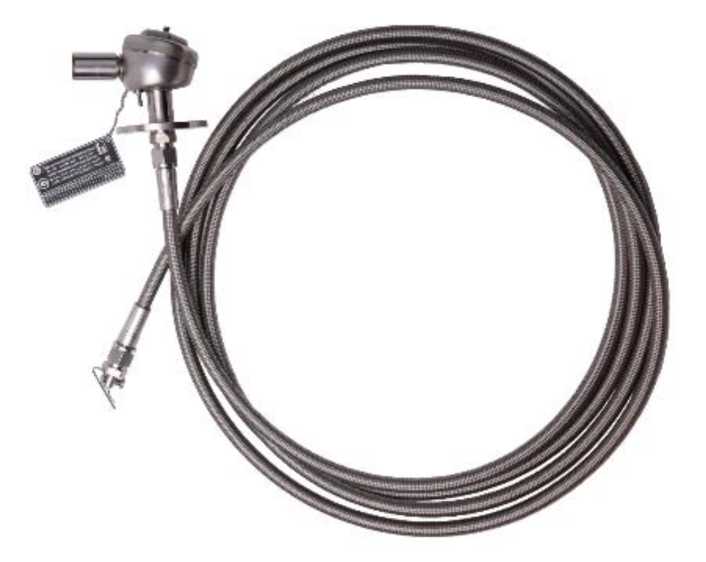

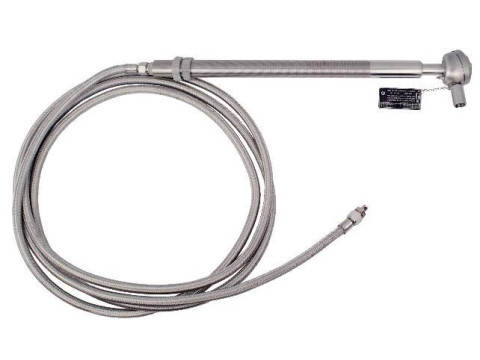

Рисунок 1 - Внешний вид датчиков температуры многозонных цифровых МЦДТ 2401

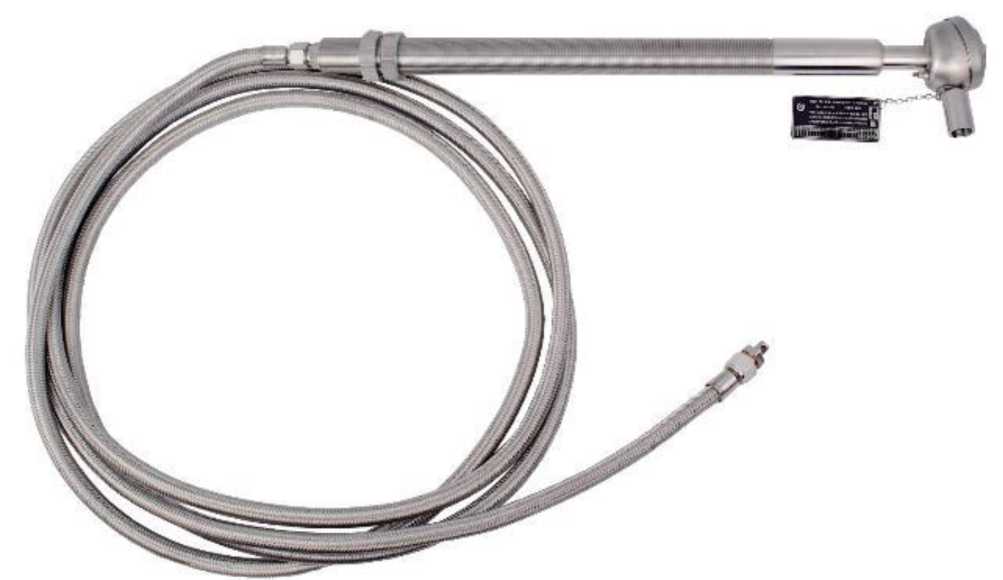

Рисунок 2 - Внешний вид датчиков температуры многозонных цифровых МЦДТ 2401 с фланцем
номера и знака утверждения типа

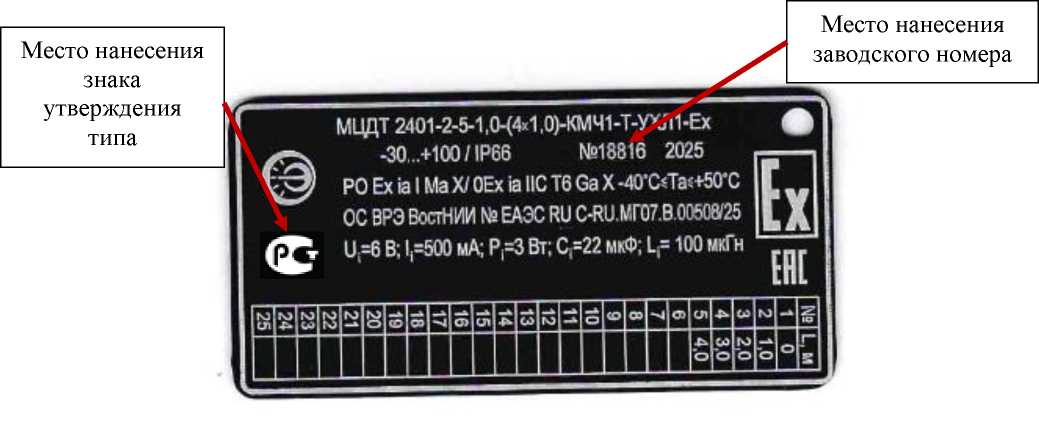

Рисунок 3 - Металлическая табличка (шильд) с указанием места нанесения заводского
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенной в запоминающем устройстве измерительной части МЦДТ части ПО.
Уровень защиты внутреннего (встроенного) ПО, от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Viper.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0.0 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,2 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество преобразователей температуры в МЦДТ, штук |
от 3 до 100 |
|
Устойчивость и прочность к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
L1 |
|
Габаритные размеры МЦДТ, мм, не более: - длина (в зависимости от количества ПТ) - диаметр |
31000 220 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Масса (в зависимости от количества ПТ), кг |
от 1,2 до 15,5 |
|
Степень защиты от воздействия воды и пыли по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации для монтажной части: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от -40 до 50 до 95 |
|
Взрывозащищенное исполнение |
РО Ex ia I Ma X/ 0Ex ia IIC T6 Ga X |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
60000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист паспорта и РЭ типографским способом, на металлической табличку (шильд) методом лазерной гравировки.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры многозонный цифровой |
В соответствии с таблицей 1 |
1 шт. |
|
Ответная часть фланца |
МКСН.753174.004 |
1 шт. |
|
Руководство по эксплуатации |
МКСН.405226.018 РЭ |
1 экз. |
|
Паспорт |
МКСН.405226.018 ПС |
1 экз. |
|
Методика поверки |
_ |
1 экз |
Сведения о методах измерений
приведены в разделе 1.6 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 147 от 29 января 2026г. «Государственная поверочная схема для средств измерений температуры».
МКСН.405226.018 ТУ Датчики температуры многозонные цифровые МЦДТ 2401. Технические условия.
