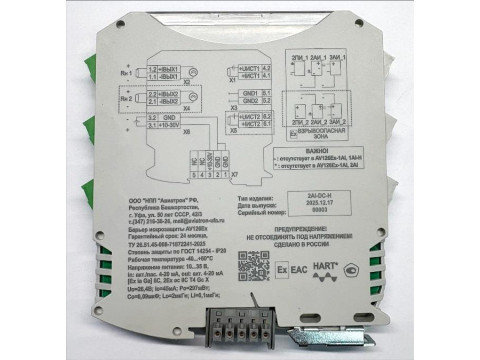

Барьеры искрозащиты AV126Ex
| Номер в ГРСИ РФ: | 99633-26 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Авиатрон", г.Уфа |
Барьеры искрозащиты AV126Ex (далее по тексту - барьеры) обеспечивают приём входного аналогового сигнала в виде постоянного электрического тока от 4 до 20 мА от источников сигнала (датчики, первичные преобразователи, иные приборы), расположенных во взрывоопасной зоне и его воспроизведение на своём выходе, гальваническое разделение входных, выходных сигнальных цепей и цепей питания между собой. Барьеры рассчитаны на работу с пассивными и активными источниками сигнала по двухпроводной и трёхпроводной схемам подключения. Выход активный от 4 до 20 мА сигнала постоянного электрического тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99633-26 | |||||||||||||||||||||||||||
| Действует | по 13.10.2031 | |||||||||||||||||||||||||||
| Наименование | Барьеры искрозащиты | |||||||||||||||||||||||||||
| Модель | AV126Ex | |||||||||||||||||||||||||||
| Модификации |
1AI–DC–H АВБШ.411121.008 ТУ 1AI–DC АВБШ.411121.008 ТУ 2AI–DC–H АВБШ.411121.008 ТУ 2AI–DC АВБШ.411121.008 ТУ |
|||||||||||||||||||||||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b0f7126e-d361-c77a-4299-18ac68ebaa7f | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО «НПП «Авиатрон», РОССИЯ, 450056, Республика Башкортостан, г. Уфа, ул. Мокроусовская, д. 2/18, помещ. 2
Поверка
| Методика поверки / информация о поверке |
МП 6.008-2026 ГСИ. Барьеры искрозащиты AV126Ex. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99633-26: Описание типа
2026-99633-26.pdf
|
Скачать | 175.7 КБ | |
|
99633-26: Методика поверки
МП 6.008-2026
2026-mp99633-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Барьеры искрозащиты AV126Ex (далее по тексту - барьеры) обеспечивают приём входного аналогового сигнала в виде постоянного электрического тока от 4 до 20 мА от источников сигнала (датчики, первичные преобразователи, иные приборы), расположенных во взрывоопасной зоне и его воспроизведение на своём выходе, гальваническое разделение входных, выходных сигнальных цепей и цепей питания между собой. Барьеры рассчитаны на работу с пассивными и активными источниками сигнала по двухпроводной и трёхпроводной схемам подключения. Выход активный от 4 до 20 мА сигнала постоянного электрического тока.
Описание
Принцип действия барьеров основан на преобразовании входных сигналов в виде электрического сопротивления, силы и напряжения постоянного тока, их обработке и выдаче пропорциональных входному сигналу электрических выходного сигнала в виде силы постоянного электрического тока от 4 до 20 мА.
Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из пластика. В корпусе закреплены клеммные зажимы для присоединения внешних цепей.
Барьеры имеют следующие модификации (исполнения):
1) 1AI-DC-H АВБШ.411121.008 ТУ,
2) 1AI-DC АВБШ.411121.008 ТУ,
3) 2AI-DC-H АВБШ.411121.008 ТУ,
4) 2AI-DC АВБШ.411121.008 ТУ,
которые отличаются количествами каналов и наличием поддержки протокола HART.
Структура условного обозначения исполнений барьеров приведена ниже.
Структура обозначения барьеров:
AV126 Ex тип ХХ - DC - X АВБШ.411121 .008 ТУ
1 2,3 4 5 6
1 - обозначение настоящей ширины барьера равной 12,6 мм;
2 - обозначение количества каналов, где 1 - один искробезопасный канал, а 2 - два искробезопасных канала;
3 - обозначение вида входных / выходных сигналов, где AI - аналоговый;
4 - обозначение рода тока и величины питающего напряжения;
5 - наличие или отсутствие индекса Н указывает на поддержку HART протокола;
6 - обозначение технических условий на данные барьеры.
Барьеры по устойчивости климатических факторов внешней среды изготавливаются в климатическом исполнении «УХЛ» категории размещения 3 по ГОСТ 15150.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную наклейку, расположенную на корпусе методом гравировки или печати в виде цифрового кода. Номер имеет цифровое обозначение, состоящее из сочетания арабских цифр.

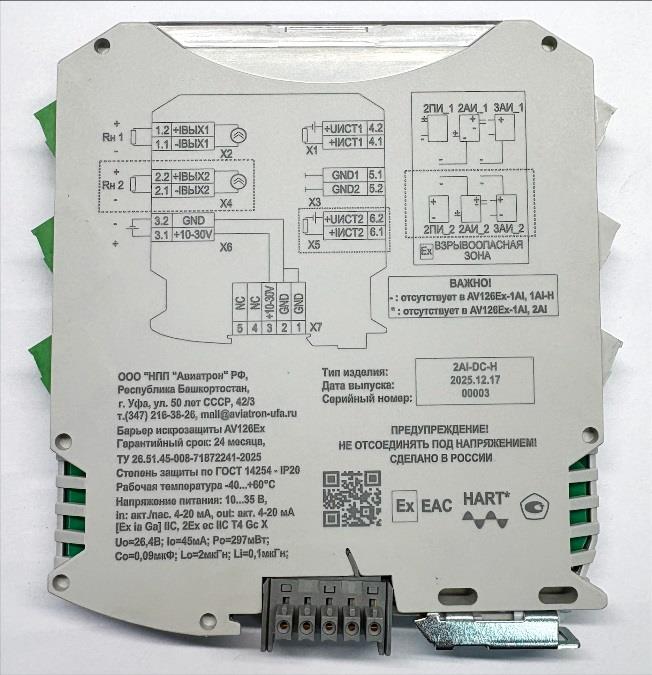

Общий вид барьеров с указанием места нанесения серийного номера представлен на рисунке 1. Количество индикаторов, цвет корпуса барьера и нумерация клемм на торцевой панели может отличаться от рисунка. Пломбирование мест настройки (регулировки) барьеров не предусмотрено. Нанесение знака поверки на барьеры не предусмотрено.
Место
нанесения серийного номера
Место нанесения
знака
утверждения типа

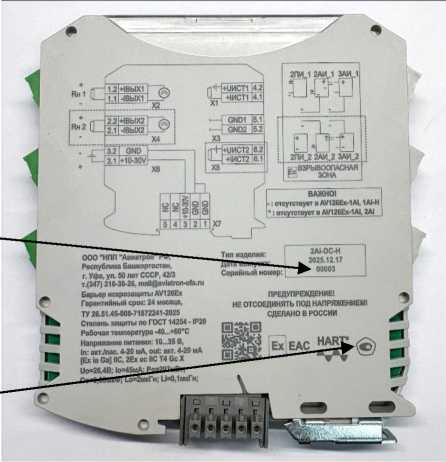

Рисунок 1 - Общий вид барьеров и место нанесения серийного номера
Технические характеристики
аблица 1 - Метрологические характеристики барьеров
|
Наименование характеристики |
Значение |
|
Диапазон входного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности преобразований силы постоянного тока, % |
±0,10 |
|
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности преобразований силы постоянного тока, от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С от нормальной, % |
±0,06 |
Таблица 2 - Технические характеристики барьеров
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания, В |
24 |
|
Допустимый диапазон питания, В |
от 10 до 35 |
|
Потребляемая мощность (для версии с HART), Вт, не более |
4,5 |
|
Потребляемая мощность (для версии без HART), Вт, не более |
3,5 |
|
Габаритные размеры, ширина х высота х длина, мм, не более |
12,6 х 99 х 114 |
|
Масса, кг, не более |
0,20 |
|
Ех-маркировка по ГОСТ 31610.0-2019 (IEC 60079-0:2017) |
[Ех 1а Ga] IIC 2Ех ес IIC Т4 Gc Х |
|
Нормальные условия измерений температура окружающего воздуха, °С относительная влажность, %, атмосферное давление, кПа |
от 21 до 25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия применения температура окружающего воздуха, °С относительная влажность, %, не более атмосферное давление, кПа |
от -40 до +60 95 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности барьеров
|
Наименование характеристики |
Значение |
|
Средний срок службы с даты изготовления, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
150000 |
Знак утверждения типа
на маркировочную табличку барьера с помощью лазерной гравировки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество (шт.) |
|
Барьер искрозащиты AV126Ex |
_ |
1 |
|
Паспорт |
_ |
1 |
|
Руководство по эксплуатации (на партию) |
ИНТ.005.010.000 РЭ |
1 |
Сведения о методах измерений
приведены в разделе 8 «Устройство и работа» Руководства по эксплуатации ИНТ.005.010.000 РЭ на барьеры искрозащиты AV126Ex.
Нормативные документы
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
АВБШ.411121.008 ТУ «Барьеры искрозащиты AV126Ex». Технические условия.
