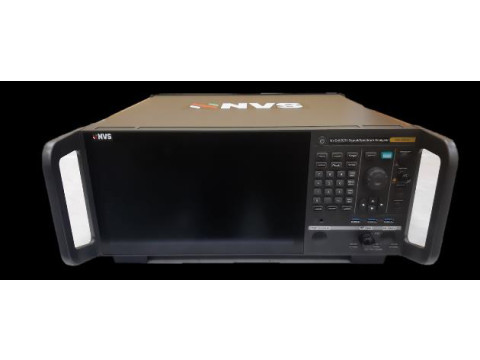

Анализаторы спектра и сигналов Novosystems NVS 4052
| Номер в ГРСИ РФ: | 99634-26 |
|---|---|
| Производитель / заявитель: | Nanjing Youyl Xinxi Technology Co., Ltd, КИТАЙ |
Анализаторы спектра и сигналов Novosystems NVS 4052 (далее по тексту — анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99634-26 | ||||||
| Действует | по 13.10.2031 | ||||||
| Наименование | Анализаторы спектра и сигналов | ||||||
| Модель | Novosystems NVS 4052 | ||||||
| Модификации |
Novosystems NVS 4052A Novosystems NVS 4052B Novosystems NVS 4052C Novosystems NVS 4052D Novosystems NVS 4052E Novosystems NVS 4052F Novosystems NVS 4052G Novosystems NVS 4052H |
||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2234916f-7d6e-6175-9a43-8889d0e006ed | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Nanjing Youyl Xinxi Technology Co., Ltd, КИТАЙ, Room 102, Building 06, Tianyuan Jidi City, №. 369, Hushan Road, Moling Sub-district, Jiangning District, Nanjing, Jiangsu
Поверка
| Методика поверки / информация о поверке |
NVS 4052.МП ГСИ. Анализаторы спектра и сигналов Novosystems NVS 4052. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99634-26: Описание типа
2026-99634-26.pdf
|
Скачать | 302.4 КБ | |
|
99634-26: Методика поверки
NVS 4052.МП
2026-mp99634-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Анализаторы спектра и сигналов Novosystems NVS 4052 (далее по тексту — анализаторы) предназначены для исследования формы и измерений спектральных характеристик аналоговых сигналов ВЧ и СВЧ диапазонов.
Описание
Анализаторы представляют собой супергетеродинный приемник с многократным преобразованием частоты методом последовательного анализа спектра сигнала. В качестве опорного источника используется встроенный кварцевый генератор номиналом 10 МГц.
Принцип работы анализаторов основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки (БЦО). Анализаторы работают под управлением встроенного микропроцессора и закрытого от пользователя программного обеспечения. Анализаторы обеспечивают проведение автоматических измерений частотных и амплитудных параметров спектра сигналов. Полученные на анализаторах спектрограммы могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс.
Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части, АЦП с БЦО и управляющий микропроцессор. На лицевой панели анализаторов находятся жидкокристаллический индикатор, кнопки управления, разъемы интерфейса USB, входной СВЧ разъем, выход звукового демодулятора. На задней панели находятся гнезда для подключения питающего напряжения, разъемы интерфейсов LAN и USB DEV, вход и выход внешнего опорного генератора частотой 10 МГц, выход промежуточной частоты.
Анализаторы Novosystems NVS 4052 выпускаются в следующих модификациях: Novosystems NVS 4052A, Novosystems NVS 4052B, Novosystems NVS 4052C, Novosystems NVS 4052D, Novosystems NVS 4052E, Novosystems NVS 4052F, Novosystems NVS 4052G, Novosystems NVS 4052H.

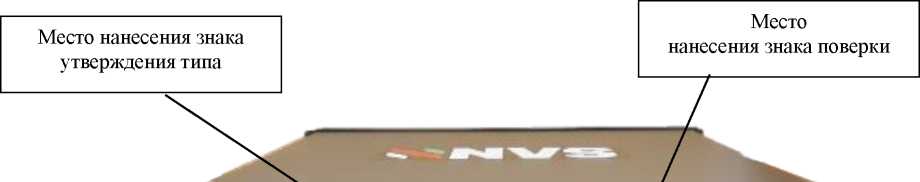

Общий вид анализатора с обозначением мест для нанесения знаков утверждения типа, поверки, заводского номера и пломбировки представлен на рисунках 1, 2.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских заглавных букв и арабских цифр, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус анализатора.
Пломбировка для защиты от несанкционированного доступа осуществлена путем нанесения мастичных пломб на винтах крепления задней панели анализатора.
Функциональные возможности анализатора определяются составом опций, входящих в комплект и приведенных в таблице 1.
Таблица 1
|
Опция |
Описание опции |
|
4052-H02 |
Выход высокой промежуточной частоты 425, 475 МГц |
|
4052-H08 |
Выход широкополосного логарифмического детектора |
|
4052-H11 |
Интерфейс Ethernet 10 Гбит/сек для управления и передачи данных (требуется опция 4052-Н17-Е) |
|
4052-H12C |
Широкополосный цифровой интерфейс 550 МГц |
|
4052-H12E |
Широкополосный цифровой интерфейс 1200 МГц |
|
4052-H22C-4T 4052-H22C-8T 4052-H22C-16T 4052-H22C-32T |
Поддержка регистраторов данных 4712C для обеспечения записи данных сигнала в реальном времени с высокой производительностью и максимальной полосой анализа 400 МГц (требуется опция 4052-Н12С) |
|
4052-H22E-8T 4052-H22E-16T 4052-H22E-32T 4052-H22E-64T |
Поддержка регистраторов данных 4712C для обеспечения записи данных сигнала в реальном времени с высокой производительностью и максимальной полосой анализа 1200 МГц (требуется опция 4052-Н12Е) |
|
4052-H17-E |
Улучшенный процессор (CPU) |
|
4052-H19-2T |
Расширение оперативной памяти до 2 ТБ |
|
4052-H19-4T |
Расширение оперативной памяти до 4 ТБ |
|
4052-H33-08 |
Электронный аттенюатор до 30 дБ с шагом 0,5 дБ от 9 кГц до 8 ГГц |
|
4052-H34-04 |
Малошумный предусилитель до 4 ГГц |
|
4052-H34-08 |
Малошумный предусилитель до 8 ГГц |
|
4052-H34-13 |
Малошумный предусилитель до 13,6 ГГц |
|
4052-H34-18 |
Малошумный предусилитель до 18 ГГ ц |
|
4052-H34-26 |
Малошумный предусилитель до 26,5 ГГц |
|
4052-H34-40 |
Малошумный предусилитель до 40 ГГц |
|
4052-H34-45 |
Малошумный предусилитель до 45 ГГц |
|
4052-H34-50 |
Малошумный предусилитель до 50 ГГц |
|
4052-H36 |
Обход микроволнового преселектора |
|
4052-H38-40 |
Полоса анализа 40 МГц |
|
4052-H38-200 |
Полоса анализа 200 МГц |
|
4052-H38-400 |
Полоса анализа 400 МГц |
|
4052-H38-600 |
Полоса анализа 600 МГц |
|
4052-H38-1200 |
Полоса анализа 1,2 ГГц |
|
4052-H39 |
Анализатор аудиосигналов |
|
4052-H40 |
Внешнее расширение частотного диапазона (не совместима с моделями 4052A и 4052В) |
|
4052-H41-10 |
Анализ спектра в режиме реального времени с максимальной полосой анализа 10 МГц (требуется одна из опций: Н38-40, Н38-200, Н38-400, Н38-600 или Н38-1200) |
|
4052-H41-40 |
Анализ спектра в режиме реального времени с максимальной полосой анализа 40 МГц (требуется одна из опций: Н38-40, Н38-200, Н38-400, Н38-600 или Н38-1200) |
|
Опция |
Описание опции |
|
4052-H41-200 |
Анализ спектра в режиме реального времени с максимальной полосой анализа 200 МГц (требуется одна из опций: Н38-200, Н38-400, Н38-600 или Н38-1200) |
|
4052-H41-400 |
Анализ спектра в режиме реального времени с максимальной полосой анализа 400 МГц (требуется одна из опций: Н38-400, Н38-600 или Н38-1200) |
|
4052-H48 |
Измерение коэффициента шума (необходима опция Н34 и соответствующий источник шума. Несовместима с опцией Н39) |
|
4052-H96 |
Руководство пользователя в печатном виде |
|
4052-H97 |
Комплект для монтажа в стойку |
|
4052-H99-1 |
Алюминиевый транспортировочный кейс |
|
4052-H99-2 |
Пластиковый транспортировочный кейс на колесах |
|
4052-S01 |
Измерение мощности с помощью внешнего USB-датчика мощности |
|
4052-S02 |
Измерение мощности шума |
|
4052-S04 |
Измерение фазового шума |
|
4052-S05 |
Предварительные измерения на соответствие требованиям ЭМС |
|
4052-S09 |
Анализ параметров аналоговой демодуляции |
|
4052-S10 |
Анализ переходных процессов |
|
4052-S10H |
Анализ сигналов со скачкообразной перестройкой частоты (требуется опция S10) |
|
4052-S10F |
Анализ FMCW-сигналов (требуется опция S10) |
|
4052-S12 |
Векторный анализ сигналов |
|
4052-S12B |
Функция тестирования битовой ошибки (BER) (требуется опция S12) |
|
4052-S12M |
Функция анализа сигналов, соответствующих стандартам DVB-S2X (требуется опция S12) |
|
4052-S13 |
Анализатор импульсных сигналов |
|
4052-S14 |
Функция анализа OFDM-сигналов |
|
4052-S16 |
Измерение групповой задержки широкополосных сигналов с несколькими несущими |
|
4052-S40 |
Тестирование протоколов WLAN802.11a/b/g |
|
4052-S40N |
Тестирование протокола WLAN802.11n |
|
4052-S40AC |
Тестирование протокола WLAN802.11ac |
|
4052-S40AX |
Тестирование протокола WLAN802.11ax |
|
4052-S40BE |
Анализ протокола WLAN 802.11be (Требуется опция S40) |
|
4052-S41D |
Анализ сигналов нисходящей линии связи LTE/LTE-A TDD |
|
4052-S41U |
Анализ сигналов восходящей линии связи LTE/LTE-A TDD |
|
4052-S42D |
Анализ сигналов нисходящей линии связи LTE/LTE-A FDD |
|
4052-S42U |
Анализ сигналов восходящей линии связи LTE/LTE-A FDD |
|
4052-S46D |
Измерение сигналов нисходящей линии связи 5G NR |
|
4052-S46U |
Измерение сигналов восходящей линии связи 5G NR |

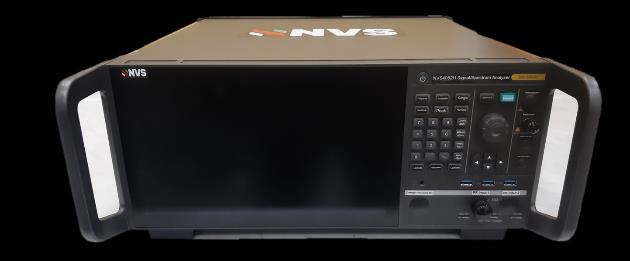

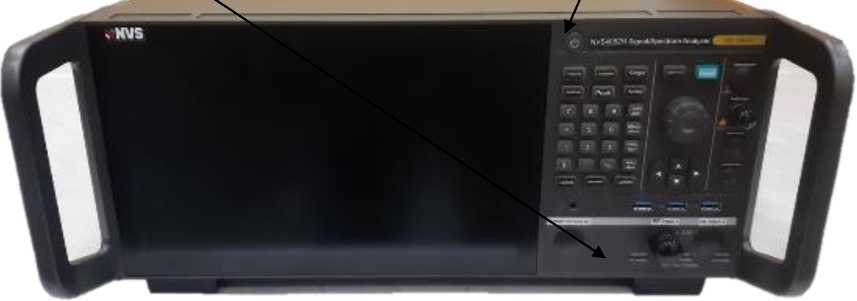

Рисунок 1 - Общий вид анализатора Novosystems NVS 4052 (вид спереди)
Место нанесения заводского номера
Место пломбировки от несанкционированного доступа

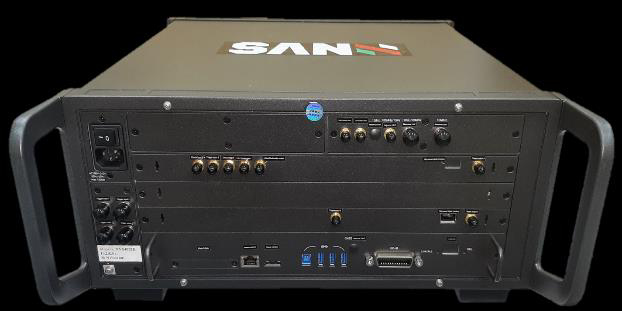

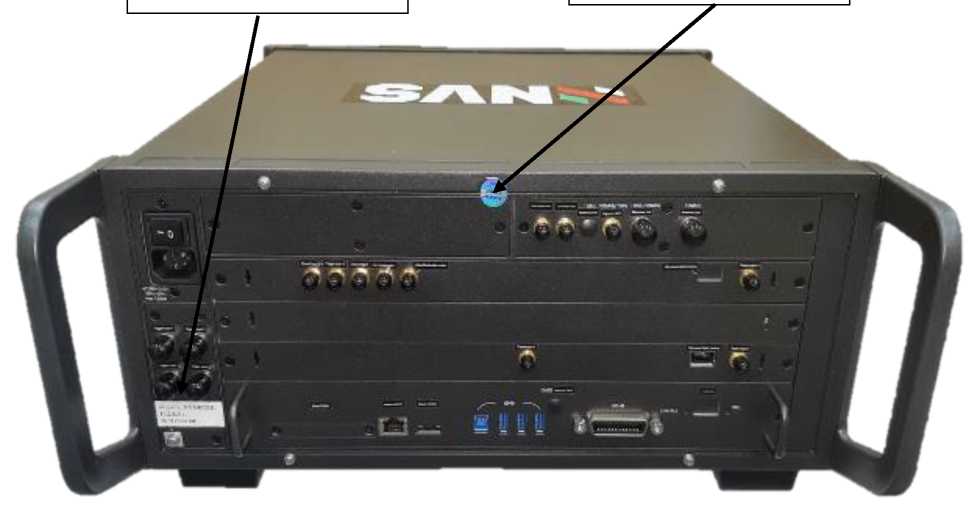

Рисунок 2 - Общий вид анализатора Novosystems NVS 4052 (вид сзади)
Программное обеспечение
Программное обеспечение (далее - ПО) «Version 1.13.12», обеспечивает управление работой анализатора в процессе проведения измерений и отображение хода измерений. ПО предназначено только для работы с анализатором и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Метрологически значимая часть ПО анализатора и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Version 1.13.12 |
|
Номер версии (идентификационный номер) ПО |
1.13.12 и выше |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот для модификаций, Гц: |
от 2 до 4-109 |
|
- Novosystems NVS 4052A | |
|
- Novosystems NVS 4052B |
от 2 до 8-109 |
|
- Novosystems NVS 4052C |
от 2 до 13,6-109 |
|
- Novosystems NVS 4052D |
от 2 до 18409 |
|
- Novosystems NVS 4052E |
от 2 до 26,5-109 |
|
Novosystems NVS 4052F |
от 2 до 40-109 |
|
- Novosystems NVS 4052G |
от 2 до 45-109 |
|
- Novosystems NVS 4052H |
от 2 до 50-109 |
|
Номинальное значение частоты опорного кварцевого | |
|
генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты |
±540-8 |
|
опорного кварцевого генератора | |
|
Допускаемые значения полос обзора, Гц |
0 от 10 до верхнего предела частоты соответствующей модификации |
|
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более, при отстройке от несущей: | |
|
- 100 Гц |
- 95 |
|
- 1 кГц |
-112 |
|
- 10 кГц |
-122 |
|
- 100 кГц |
-122 |
|
- 1 МГц |
-135 |
|
Наименование характеристики |
Значение |
|
Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня сигнала на частоте 500 МГц (с выключенным предусилителем), не более, дБ, в диапазоне частот: - от 0,01 до 4 ГГц включ. |
±0,4 |
|
- св. 4 до 8 ГГц включ. |
±0,5 |
|
- св. 8 до 18 ГГц включ. |
±1,5 |
|
- св. 18 до 26,5 ГГц включ. |
±2,0 |
|
- св. 26,5 до 45 ГГц включ. |
±2,5 |
|
- св. 45 до 50 ГГц включ. |
±3,0 |
|
Неравномерность АЧХ относительно уровня сигнала на частоте 500 МГц (с включенным предусилителем), не более, дБ, в диапазоне частот: - от 0,01 до 4 ГГц включ. |
±1,0 |
|
- св. 4 до 8 ГГц включ. |
±1,5 |
|
- св. 8 до 18 ГГц включ. |
±2,5 |
|
- св. 18 до 45 ГГц включ. |
±3,0 |
|
- св. 45 до 50 ГГц включ. |
±3,5 |
|
Номинальные значения полос пропускания (ПП) при уровне -3 дБ, Гц |
от 0,1 до 20-106 |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала из-за переключения ПП, дБ в диапазоне установки: - от Г10-6 до 1 МГц |
±0,1 |
|
- от 5 до 20 МГц |
±0,3 |
|
Пределы допускаемой абсолютной погрешности измерений мощности (ослабления входного аттенюатора 10 дБ при входном сигнале от -10 до -50 дБм и частоте 500 МГц), дБ |
±0,2 |
|
Средний уровень собственных шумов (с выключенным |
Novosystems NVS |
|
предусилителем), дБм, не более, в диапазоне частот: |
4052A/B |
|
- от 10 до 1000 МГц включ. |
- 151 |
|
- св. 1 до 2 ГГц включ. |
- 149 |
|
- св. 2 до 3 ГГц включ. |
- 148 |
|
- св. 3 до 4 ГГц включ. |
- 144 |
|
- св. 4 до 6 ГГц включ. |
- 147 |
|
- св. 6 до 8 ГГц включ. |
- 145 |
|
Наименование характеристики |
Значение |
|
Novosystems NVS | |
|
4052C/D/E/F/G/H | |
|
- от 10 до 1000 МГц включ. |
- 149 |
|
- св. 1 до 2 ГГц включ. |
- 147 |
|
- св. 2 до 3 ГГц включ. |
- 146 |
|
- св. 3 до 4 ГГц включ. |
- 141 |
|
- св. 4 до 6 ГГц включ. |
- 142 |
|
- св. 6 до 8 ГГц включ. |
- 139 |
|
- св. 8 до 18 ГГц включ. |
- 145 |
|
- св. 18 до 26,5 ГГц включ. |
-141 |
|
- св. 26,5 до 40 ГГц включ. |
-135 |
|
- св. 40 до 45 ГГц включ. |
-134 |
|
- св. 45 до 50 ГГц включ. |
-130 |
|
Средний уровень собственных шумов (с включенным |
Novosystems NVS 4052A/B |
|
предусилителем), дБм, не более, в диапазоне частот: | |
|
- от 10 до 50 МГц включ. |
- 156 |
|
- св. 0,05 до 4 ГГц включ. |
- 161 |
|
- св. 4 до 6 ГГц включ. |
- 161 |
|
- св. 6 до 8 ГГц включ. |
- 157 |
|
Novosystems NVS | |
|
4052C/D/E/F/G/H | |
|
- от 10 до 50 МГц включ. |
- 156 |
|
- св. 0,05 до 4 ГГц включ. |
- 161 |
|
- св. 4 до 6 ГГц включ. |
- 161 |
|
- св. 6 до 8 ГГц включ. |
- 157 |
|
- св. 8 до 18 ГГц включ. |
- 157 |
|
- св. 18 до 26,5 ГГц включ. |
- 154 |
|
- св. 26,5 до 40 ГГц включ. |
-151 |
|
- св. 40 до 50 ГГц включ. |
-148 |
|
Интермодуляционные искажения 3-го порядка, дБм, не более, в | |
|
диапазоне частот 1): | |
|
- от 100 до 400 МГц включ. |
-60 |
|
- св. 400 до 3000 МГц включ. |
-66 |
|
- св. 3 до 7,5 ГГц включ. |
-66 |
|
Интермодуляционные искажения 3-го порядка, дБм, не более, в | |
|
диапазоне частот 2) 3): | |
|
- от 10 до 200 МГц включ. |
12 |
|
- св. 0,2 до 4 ГГц включ. |
17 |
|
- св. 4 до 8 ГГц включ. |
16 |
|
- св. 8 до 26,5 ГГц включ. |
12 |
1) при двух тонах - 20 дБм и разнесением тонов 100 кГц, предусилитель выключен;
2) при двух тонах - 30 дБм и разнесением тонов более 5-кратной ширины полосы
предфильтра ПЧ, предусилитель выключен;
3) точка пересечения TOI (интермодуляционным искажениям третьего порядка).
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, % |
от +15 до +25 от 40 до 85 |
|
Масса, кг, не более |
25 |
|
Габаритные размеры (ширина х высота х длина), мм, не более |
479 х 197 х564 |
|
Потребляемая мощность, В^А, не более |
450 |
|
Параметры электрического питания - напряжение питания переменного тока, В - частота напряжения питания переменного тока, Гц |
220 ±22 50 ±1 |
Знак утверждения типа
наносится офсетным способом (или в виде голографической наклейки) на переднюю панель анализатора и типографическим способом на титульный лист паспорта.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Анализатор спектра и сигналов |
Novosystems NVS 4052 |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
|
Методика поверки |
- |
1 |
|
Клавиатура |
- |
1 |
|
Компьютерная мышь |
- |
1 |
|
Комплект СВЧ кабельных сборок |
- |
1 |
|
LAN кабель |
- |
1 |
|
Программное обеспечение для автоматизации измерений |
- |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование изделия по назначению» документа «Анализаторы спектра и сигналов Novosystems NVS 4052. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Стандарт предприятия. Анализаторы спектра и сигналов Novosystems NVS 4052, Nanjing Youyl Xinxi Technology Co., Ltd, Китай.
