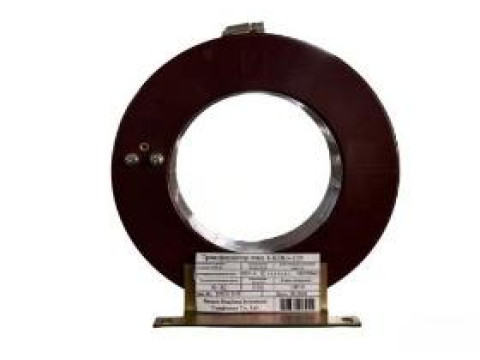

Трансформаторы тока LXZK
| Номер в ГРСИ РФ: | 99637-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Jiangsu Jingjiang Instrument Transformer Co., Ltd., КИТАЙ |
|
99637-26: Описание типа
2026-99637-26.pdf
|
Скачать | 198.6 КБ |
Трансформаторы тока LXZK (далее - трансформаторы) предназначены для измерения силы переменного тока и релейной защиты в энергосистемах с напряжением до 0,72 кВ и номинальной частотой переменного тока 50 Гц или 60 Гц.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99637-26 | |||||||||
| Действует | по 13.10.2031 | |||||||||
| Наименование | Трансформаторы тока | |||||||||
| Модель | LXZK | |||||||||
| Модификации |
LХZКХ– ФX1, где: LХZК - обозначение трансформатора Х - номер конструктивного исполнения (1, 2, 3) X1 - внутренний диаметр трансформатора LXZK1-Ф120 LXZK3-Ф120 |
|||||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d637c365-0766-7f93-9b05-0334cf571d19 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jiangsu Jingjiang Instrument Transformer Co., Ltd., КИТАЙ, No.206, Xingang Road, Jingjiang City, Jiangsu Province, 214500
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99637-26: Описание типа
2026-99637-26.pdf
|
Скачать | 198.6 КБ |
Описание типа
Назначение
Трансформаторы тока LXZK (далее - трансформаторы) предназначены для измерения силы переменного тока и релейной защиты в энергосистемах с напряжением до 0,72 кВ и номинальной частотой переменного тока 50 Гц или 60 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из тороидального магнитопровода, имеющего от 1 до 2 вторичных обмоток, которые залиты эпоксидной смолой. Трансформаторы не имеют первичной обмотки.
Наибольшее рабочее напряжение трансформаторов составляет 0,72 кВ. После установки трансформатора в электрическую сеть (или выключатель) его изоляция определяется и обеспечивается изоляцией кабеля (токоведущей шины или изоляцией ввода), на который он установлен.
Трансформаторы выпускаются в модификациях, отличающихся конструктивным исполнением, габаритными размерами, номинальным первичным током, классами точности.
Структура условного обозначения модификаций трансформаторов:
LXZKX- ФХ
| Внутренний диаметр трансформатора_____
Номер конструктивного исполнения (1, 2,
3)____________ __________________________
Обозначение трансформатора
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения маркировочной наклейки представлен на рисунках 1 - 3. Пример маркировочной наклейки с указанием места нанесения заводского номера, места нанесения знака утверждения типа представлен на рисунке 4. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

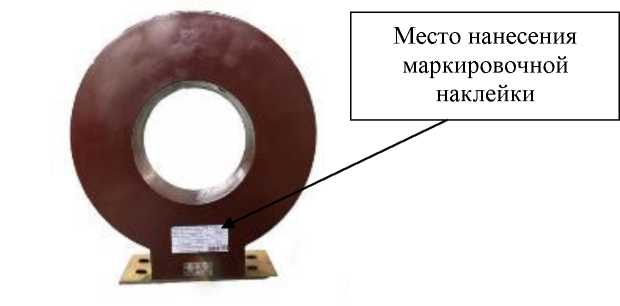

Рисунок 1 - Общий вид трансформаторов конструктивного исполнения 1 с указанием места нанесения знака маркировочной наклейки
Место нанесения маркировочной наклейки
нт

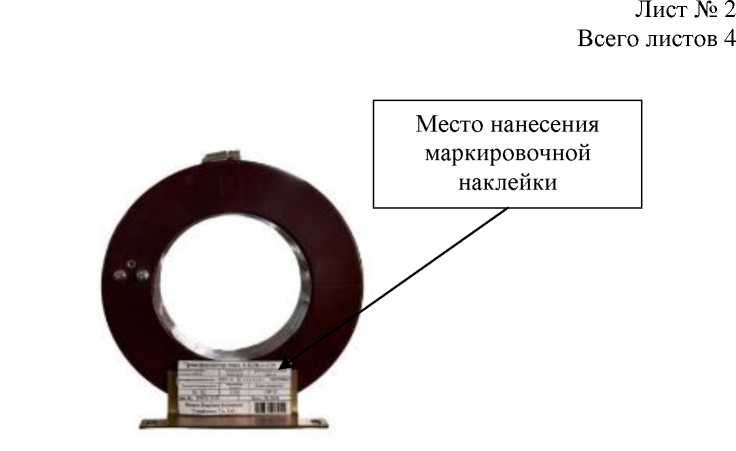

Рисунок 2 - Общий вид трансформаторов конструктивного исполнения 2 с указанием места нанесения маркировочной наклейки
Рисунок 3 - Общий вид трансформаторов конструктивного исполнения 3 с указанием места нанесения маркировочной наклейки
Трансформатор тока LXZKl-ФЦО
1Дсхик«ЛЬНЫЯ уровень Клв« юслятзси
татяции: 07Д’Э кВ . и тепловой клас__
\*1аркяр|-вв*в । Номинальное । нотоолпыая иссносч Клас
Место нанесения знака утверждения типа
выходных клем [отношение тсксв 1SL1S2 600 5 А
3.75-20 НА
М«с высатеки»тая1М «е«
~В помещениях, 50Hz Зав. Xs 22603244.?
Lajigsu hngiiang Instrument Transfonner Со, Ltd 3.2026 x z
Место нанесения заводского номера
Рисунок 4 - Пример маркировочной наклейки трансформаторов с указанием места нанесения заводского номера, места нанесения знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальное значение частоты переменного тока, Гц |
50; 60 |
|
Номинальный первичный ток, А |
от 50 до 600 |
|
Номинальный вторичный ток, А |
1; 5 |
|
Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты |
1; 3 5P;10P |
|
Номинальная вторичная нагрузка при cos ф = 0,8, В^А |
от 1 до 20 |
|
Номинальная вторичная нагрузка при cos ф = 1,0, В^А |
от 1 до 5 |
|
Номинальная предельная кратность вторичных обмоток для защиты |
5; 10; 20 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, не более |
10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
700x600x150 |
|
Масса, кг, не более |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -40 до +50 до 90 от 84 до 106 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка до отказа, ч |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
LXZK |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Описание» документа «Трансформаторы тока LXZK. Руководство по эксплуатации».
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
«Трансформаторы тока LXZK. Стандарт предприятия».
