Ключи моментные предельные СМТМ
| Номер в ГРСИ РФ: | 99638-26 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Shaanxi Dongfang Aviation Instrument Co., Ltd., КИТАЙ |
Ключи моментные предельные СМТМ (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99638-26 | |||||||||||||||||||||
| Действует | по 13.10.2031 | |||||||||||||||||||||
| Наименование | Ключи моментные предельные | |||||||||||||||||||||
| Модель | СМТМ | |||||||||||||||||||||
| Модификации |
СМТM-5 СМТM-10 СМТM-25 СМТM-50 СМТM-100 СМТM-180 СМТM-200 СМТM-300 СМТM-400 СМТM-500 СМТM-680 СМТM- 760 СМТM-1000 СМТM-1200 СМТM-1500 СМТM-2000 СМТM-3000 СМТM-6000 |
|||||||||||||||||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 14fd293a-b165-7d4f-575b-fedd70d381ed | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Shaanxi Dongfang Aviation Instrument Co., Ltd., КИТАЙ, P.O.B.57 South Region of the Economic Development Zone, HanZhong (723102), Shaanxi
Поверка
| Методика поверки / информация о поверке |
МП АПМ 07-26 ГСИ. Ключи моментные предельные СМТM. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99638-26: Описание типа
2026-99638-26.pdf
|
Скачать | 303.6 КБ | |
|
99638-26: Методика поверки
МП АПМ 07-26
2026-mp99638-26.pdf
|
Скачать | 148.4 КБ |
Описание типа
Назначение
Ключи моментные предельные СМТМ (далее - ключи) предназначены для воспроизведения крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.
Описание
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента силы, расположенного внутри корпуса. Под действием силы, приложенной к рукоятке ключа, при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый и тактильно улавливаемый характерный щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки c фиксатором и головки. Корпус выполнен из прочной стальной трубы круглого сечения. Для установки требуемых значений крутящего момента силы ключи имеют шкалу, расположенную на рукоятке. Внутри корпуса расположены механизм установки требуемого значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного крутящего момента силы.
Головки ключей выполнены в виде головки с трещоточным механизмом с торцевым присоединительным квадратом и шариковым фиксатором.
Ключи выпускаются в 18 модификациях: СМТМ-5, СМТМ-10, СМТМ-25, СМТМ-50, СМТМ-100, СМТМ-180, СМТМ-200, СМТМ-300, СМТМ-400, СМТМ-500, СМТМ-680, СМТМ-760, СМТМ-1000, СМТМ-1200, СМТМ-1500, СМТМ-2000, СМТМ-3000, СМТМ-6000, которые отличаются диапазоном воспроизведения крутящего момента силы, ценой деления шкалы, габаритными размерами, массой.
Ключи модификаций СМТМ-1200, СМТМ-2000 и СМТМ-6000 выполнены в составном корпусе из двух частей.
Корпус ключей по заказу возможен в исполнении с омедненным покрытием.
Пломбирование крепёжных винтов корпуса ключей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ключей в цифровом формате нанесен на корпус методом гравировки. Также на корпусе ключа методом гравировки указаны его модификация, логотип торговой марки, диапазон воспроизведений крутящего момента силы и направление приложения нагрузки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных СМТМ представлен на рисунке 1.
Место нанесения заводского номера на ключах представлено на рисунке 2.

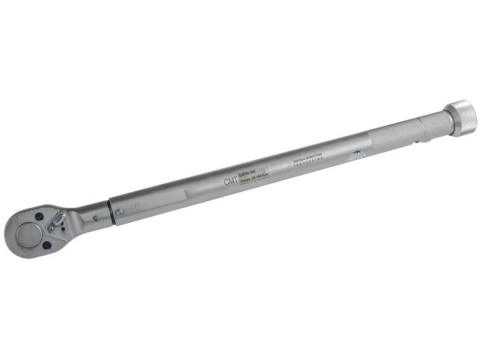

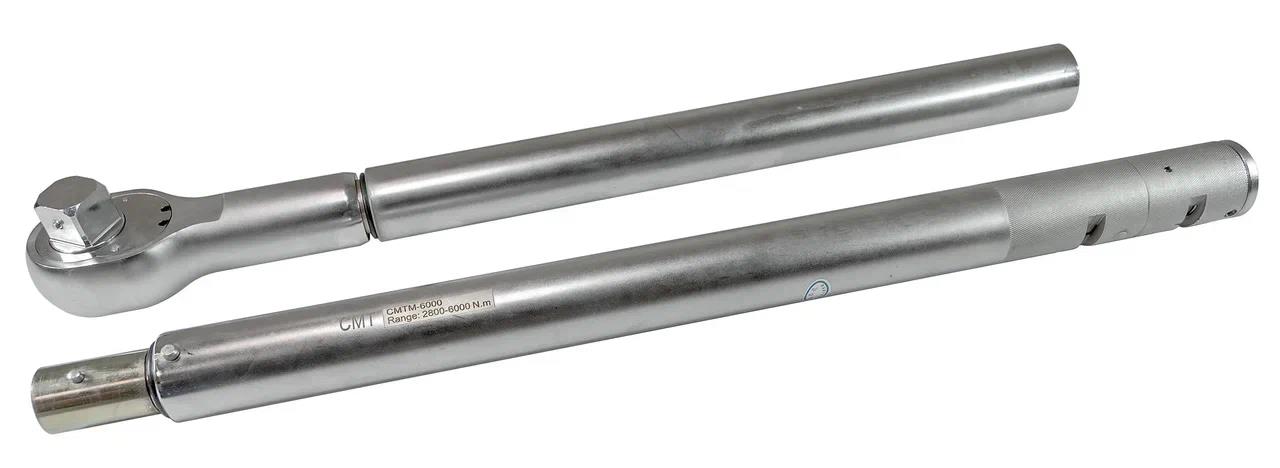

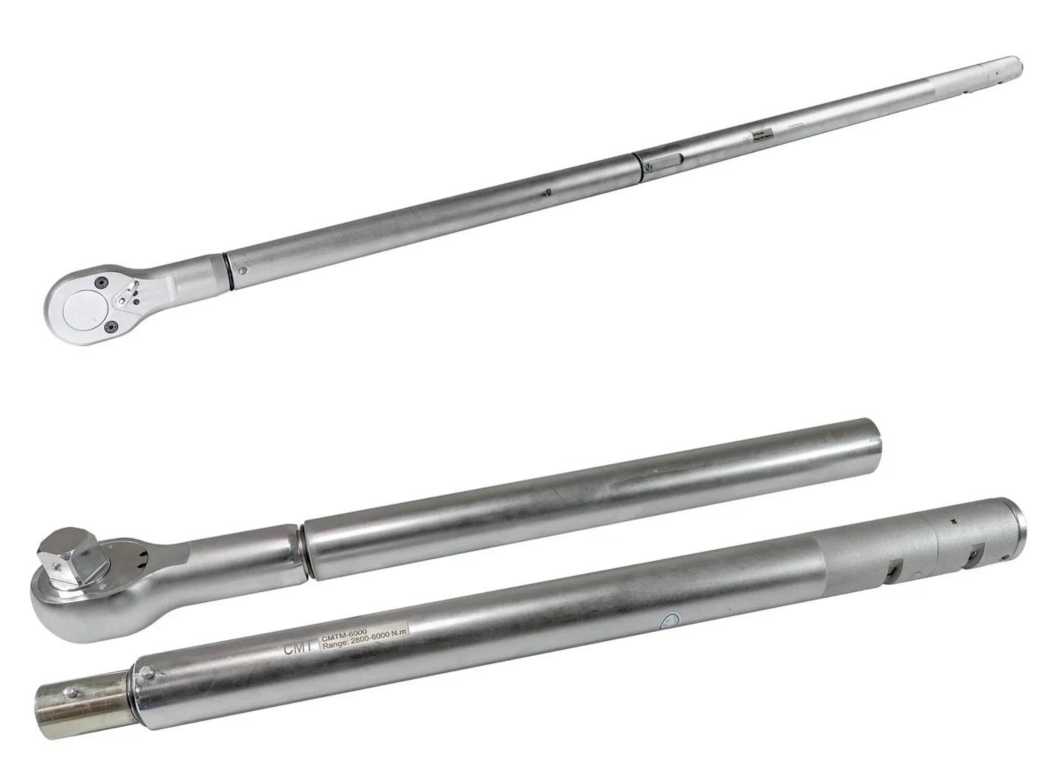

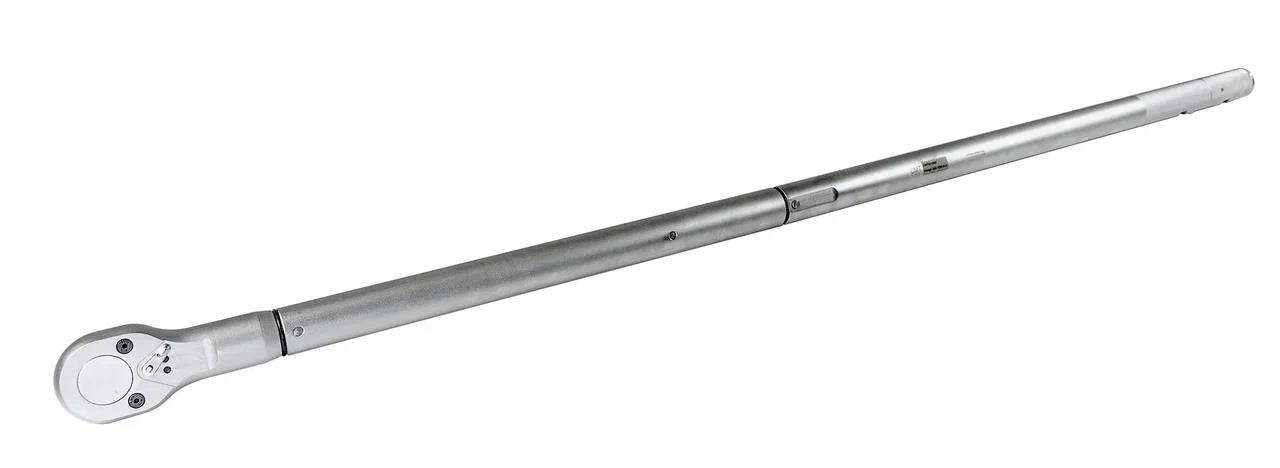

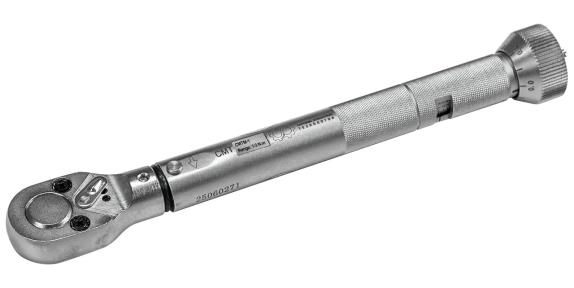

Рисунок 1 - Общий вид ключей моментных предельных СМТМ
Место нанесения заводского номера

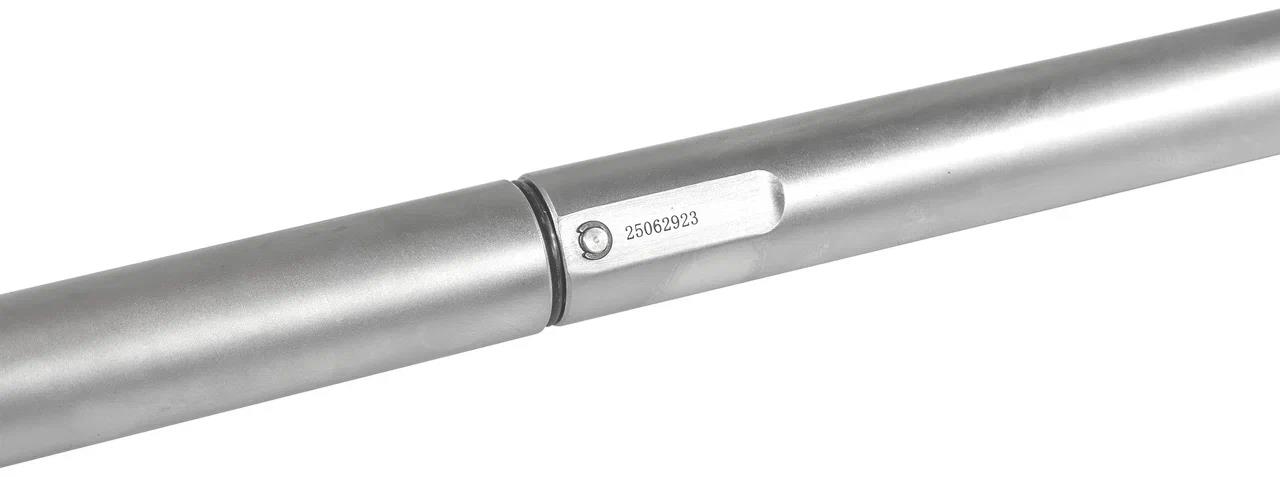

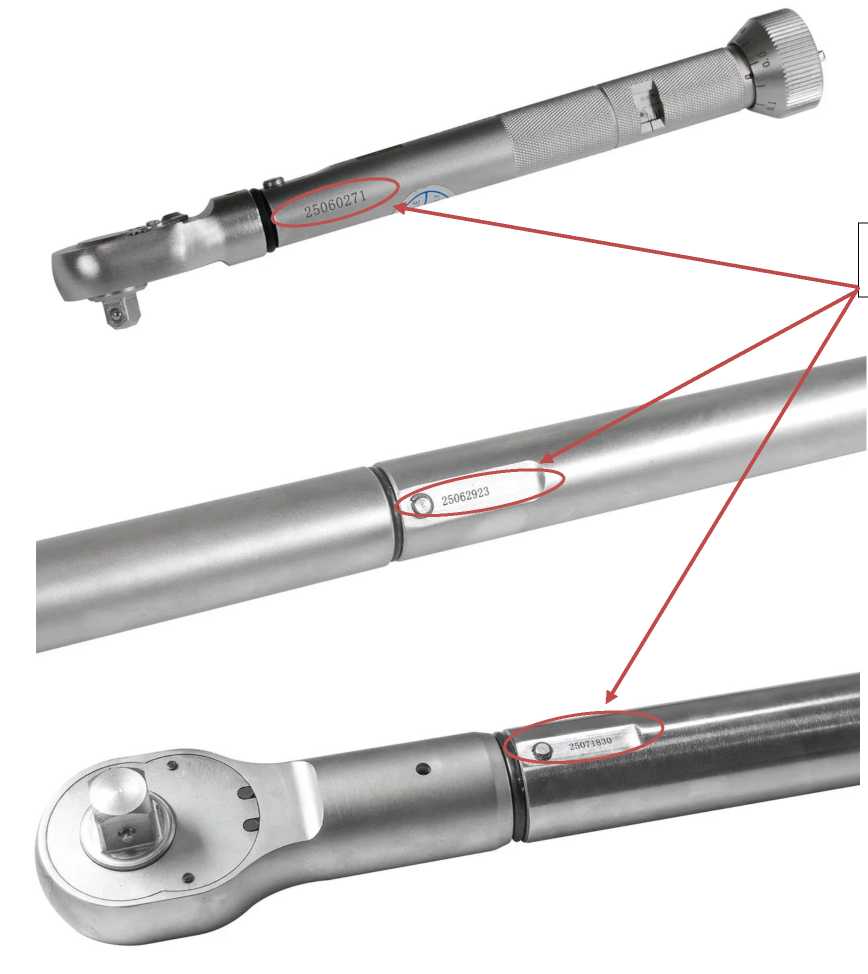

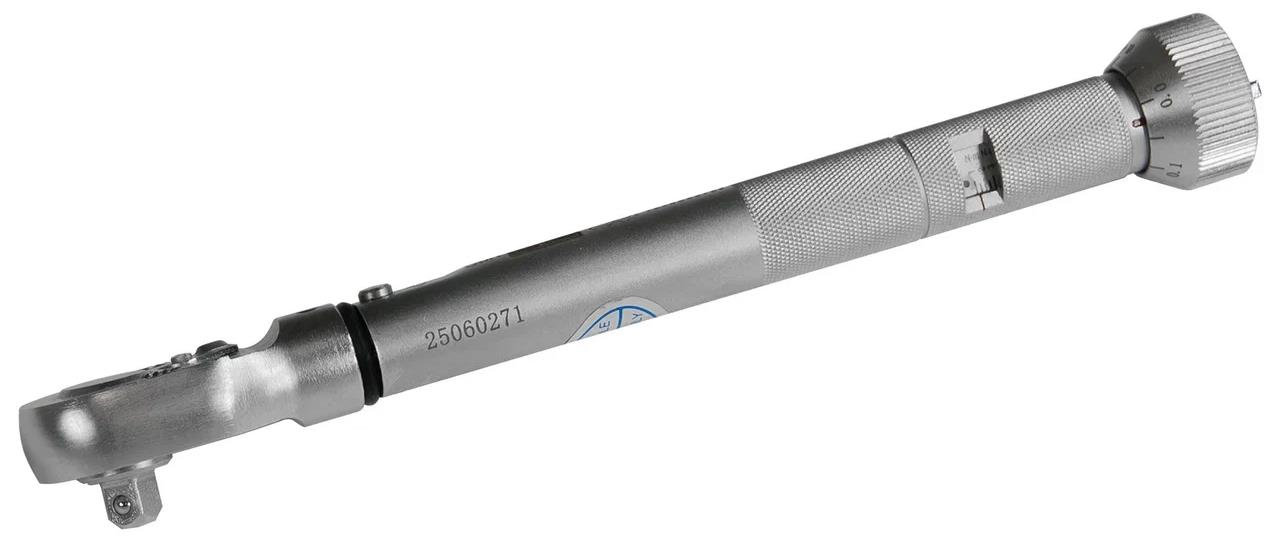

Рисунок 2 - Место нанесения заводского номера на ключах
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Цена деления, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
СМТМ-5 |
от 1 до 5 |
0,05 |
±3,0 |
|
СМТМ-10 |
от 2 до 10 |
0,1 |
Продолжение таблицы 1
|
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Цена деления, Н-м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
СМТМ-25 |
от 5 до 25 |
0,25 |
±3,0 |
|
СМТМ-50 |
от 10 до 50 |
0,5 | |
|
СМТМ-100 |
от 20 до 100 |
1 | |
|
СМТМ-180 |
от 40 до 180 |
1 | |
|
СМТМ-200 |
от 50 до 200 |
1 | |
|
СМТМ-300 |
от 60 до 300 |
1,5 | |
|
СМТМ-400 |
от 80 до 400 |
2 | |
|
СМТМ-500 |
от 100 до 500 |
2,5 | |
|
СМТМ-680 |
от 160 до 680 |
4 | |
|
СМТМ-760 |
от 160 до 760 |
4 | |
|
СМТМ-1000 |
от 300 до 1000 |
5 | |
|
СМТМ-1200 |
от 400 до 1200 |
8 | |
|
СМТМ-1500 |
от 450 до 1500 |
7,5 | |
|
СМТМ-2000 |
от 750 до 2000 |
12,5 | |
|
СМТМ-3000 |
от 1000 до 3000 |
10 | |
|
CMTM-6000 |
от 2800 до 6000 |
20 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Масса, кг, не более |
Габаритные размеры (длина), мм, не более |
|
СМТМ-5 |
6,35 (1/4) |
0,25 |
190 |
|
СМТМ-10 |
9,53 (3/8) |
0,28 |
210 |
|
СМТМ-25 |
9,53 (3/8) |
0,30 |
250 |
|
СМТМ-50 |
9,53 (3/8) |
0,62 |
310 |
|
СМТМ-100 |
12,70 (1/2) |
0,95 |
430 |
|
СМТМ-180 |
12,70 (1/2) |
1,59 |
530 |
|
СМТМ-200 |
12,70 (1/2) |
1,82 |
580 |
|
СМТМ-300 |
12,70 (1/2) |
3,02 |
690 |
|
СМТМ-400 |
19,05 (3/4) |
3,93 |
900 |
|
СМТМ-500 |
19,05 (3/4) |
3,93 |
900 |
|
СМТМ-680 |
19,05 (3/4) |
7,12 |
1100 |
|
СМТМ-760 |
19,05 (3/4) |
7,12 |
1100 |
|
СМТМ-1000 |
25,40 (1) |
8,29 |
1300 |
|
СМТМ-1200 |
25,40 (1) |
9,171) |
15402) |
|
СМТМ-1500 |
25,40 (1) |
8,94 |
1300 |
|
СМТМ-2000 |
25,40 (1) |
13,651) |
18302) |
|
СМТМ-3000 |
25,40 (1) |
25,50 |
1510 |
|
СМТМ-6000 |
38,10 (1-1/2) |
30,01) |
16102) |
|
Примечание: 1) - указана масса ключа в сборе; 2) - указана длина ключа в сборе. | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристик |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +35 от 45 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, цикл, не менее |
5000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
CMTM |
1 шт. |
|
Футляр пластиковый |
- |
1 шт. |
|
Руководство по эксплуатации и паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» документа «Ключи моментные предельные CMTM. Руководство по эксплуатации и паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152;
«Стандарт предприятия. Ключи моментные предельные CMTM».
