Резервуары горизонтальные стальные двустенные РГСД-25
| Номер в ГРСИ РФ: | 99641-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "ТехМонтажСпецСтрой", г.Пятигорск |
|
99641-26: Описание типа
2026-99641-26.pdf
|
Скачать | 464 КБ |
Резервуары горизонтальные стальные двустенные РГСД-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99641-26 | |||||||||||||||||||||||||||||||||
| Наименование | Резервуары горизонтальные стальные двустенные | |||||||||||||||||||||||||||||||||
| Модель | РГСД-25 | |||||||||||||||||||||||||||||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e74ac8c4-0c9f-53f3-f217-36cb0e92de9f | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Техмонтажспецстрой», РОССИЯ, 357500, Ставропольский край, г. Пятигорск, ул. Орджоникидзе, д.11, к.2
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99641-26: Описание типа
2026-99641-26.pdf
|
Скачать | 464 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные двустенные РГСД-25 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - горизонтальные стальные двустенные, номинальной вместимостью 25 м3 подземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные двустенные сосуды с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены типографским способом на табличку резервуара. Табличка крепится к люку резервуара.
Резервуары РГСД-25 с заводскими номерами 345, 348, 349, 350, 351, 354, 355, 357, 358, 359 расположены по адресу: Республика Южная Осетия, нп Дменис.
Эскиз общего вида резервуаров приведен на рисунке 1. Фотографии горловин и измерительных люков приведены на рисунках 2, 3, 4, 5, 6.
Нанесение знака поверки на средство измерений не предусмотрено.

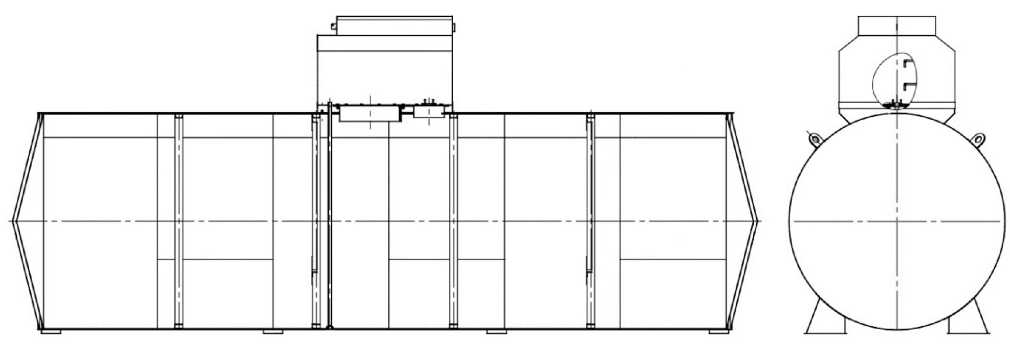

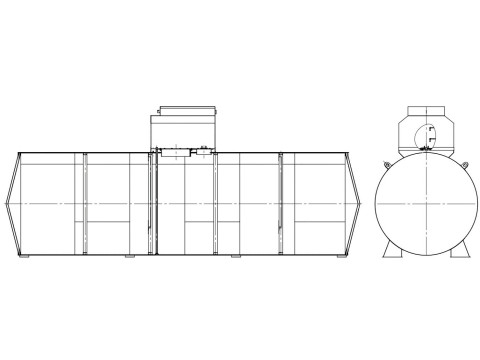

Рисунок 1 - Эскиз общего вида резервуаров РГСД-25

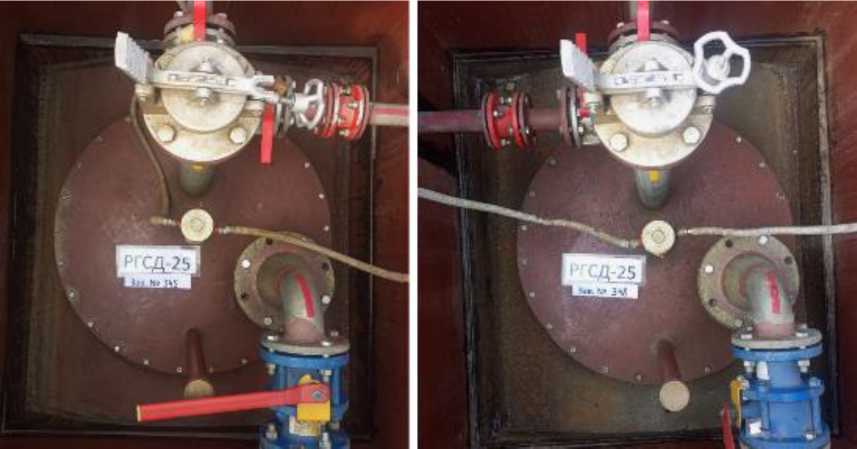

Рисунок 2 - Горловины и измерительные люки резервуаров
РГСД-25 зав.№№ 345, 348

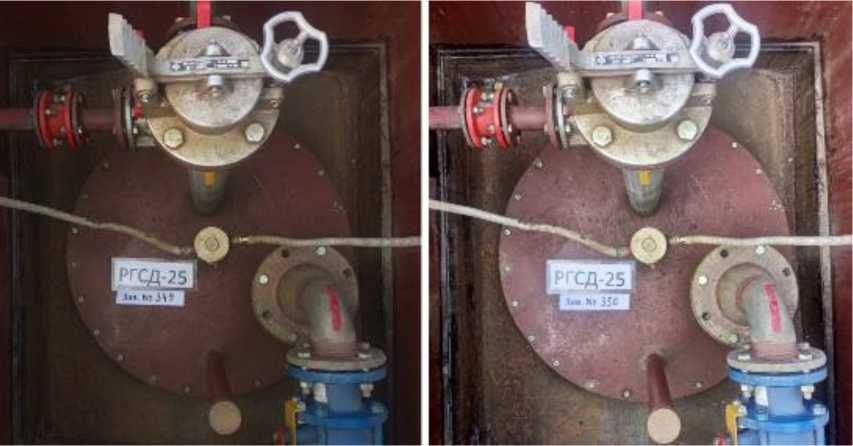

Рисунок 3 - Горловины и измерительные люки резервуаров
РГСД-25 зав.№№ 349, 350

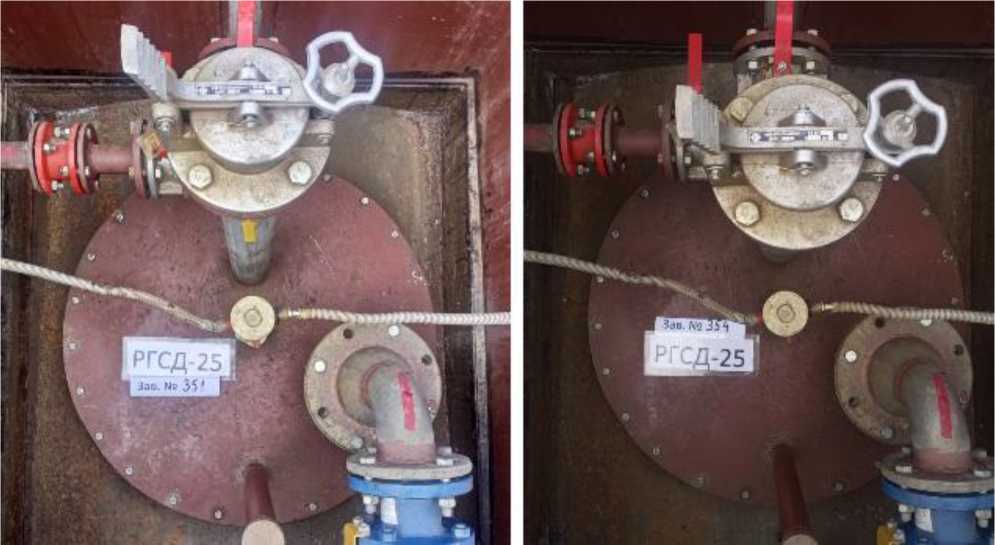

Рисунок 4 - Горловины и измерительные люки резервуаров
РГСД-25 зав.№№ 351, 354

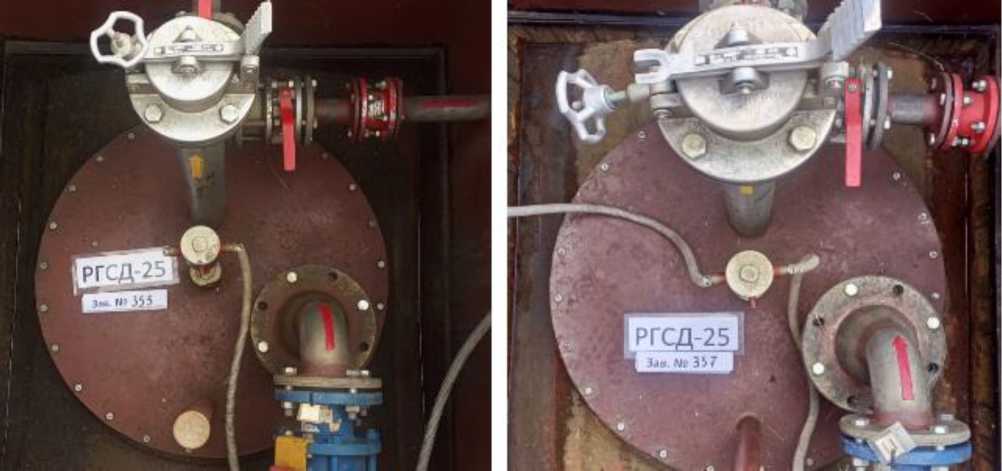

Рисунок 5 - Горловины и измерительные люки резервуаров
РГСД-25 зав.№№ 355, 357

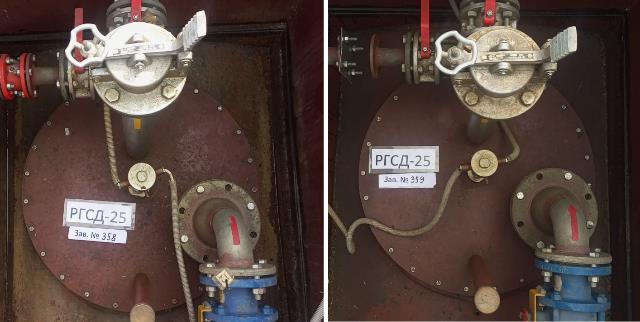

Рисунок 6 - Горловины и измерительные люки резервуаров
РГСД-25 зав.№№ 358, 359
Пломбирование резервуаров РГСД-25 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной двустенный |
РГСД-25 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
