Расходомеры массовые RUMass&Mer-CG
| Номер в ГРСИ РФ: | 99644-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО «Туполев Сервис», г. Жуковский |
Расходомеры массовые RUMass&Mer-CG (далее - расходомеры) предназначены для измерений объёма, массы, температуры и плотности жидкости в потоке, объёмного и массового расхода жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99644-26 | ||||||||||||
| Действует | по 13.10.2031 | ||||||||||||
| Наименование | Расходомеры массовые | ||||||||||||
| Модель | RUMass&Mer-CG | ||||||||||||
| Модификации |
RUMass&Mer-СG-06 RUMass&Mer-CG-15 RUMass&Mer-CG-25 RUMass&Mer-CG-50 RUMass&Mer-CG-80 RUMass&Mer-CG-100 RUMass&Mer-CG-150 |
||||||||||||
| Приказы |
№2073 от
13.10.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ce8d54d8-7e54-ff89-282a-857362d04c80 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Туполев Сервис», РОССИЯ, 140180, Московская обл., г. Жуковский, ул. Мясищева, д. 1, помещ. 403
Поверка
| Методика поверки / информация о поверке |
РТ-МП-283-208-2026 ГСИ. Расходомеры массовые RUMass&Mer-CG. Методика поверки.
(с 13.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
при измерении расхода и/или количества жидкости
1 год
канал измерений плотности
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99644-26: Описание типа
2026-99644-26.pdf
|
Скачать | 512.1 КБ | |
|
99644-26: Методика поверки
РТ-МП-283-208-2026
2026-mp99644-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Расходомеры массовые RUMass&Mer-CG (далее - расходомеры) предназначены для измерений объёма, массы, температуры и плотности жидкости в потоке, объёмного и массового расхода жидкости.
Описание
Принцип действия при измерении массового расхода расходомером основан на эффекте Кориолиса, возникающим при движении потока жидкости по U-образной трубе, совершающей вынужденные поперечные колебания с заданной частотой.
Принцип действия при измерении плотности жидкости основан на измерении резонансной частоты поперечных колебаний трубки.
Расходомер состоит из первичного преобразователя расхода (далее - ПП) и вторичного электронного преобразователя (далее - ВП). ВП соединен с ПП с помощью кабеля.
Первичный преобразователь представляет собой систему из двух U-образных измерительных трубок, электромагнитов возбуждения поперечных колебаний трубки и индукционных преобразователей скорости движения трубки в электрический сигнал. В зависимости от типоразмера первичный преобразователь изготавливается треугольной или U - образной формы.
В первичный преобразователь установлено термосопротивление для измерений температуры измеряемой среды.
Сигналы с ПП и термопреобразователя сопротивления поступают во ВП, где происходит обработка, индикация и формирование выходных сигналов.
Вторичный преобразователь обеспечивает электропитание первичного преобразователя, принимает сигнал от индукционных преобразователей и при помощи встроенного программного обеспечения определяет массовый расход, массу, плотность и температуру жидкости.
Вторичный преобразователь имеет жидкокристаллический дисплей для отображения измеренных значений и сенсорные кнопки управления.
Расходомеры изготавливаются в следующих модификациях: RUMass&Mer-CG-06, RUMass&Mer-CG-15, RUMass&Mer-CG-25, RUMass&Mer-CG-50, RUMass&Mer-CG-80, RUMass&Mer-CG-100, RUMass&Mer-CG-150, которые отличаются конструкцией, номинальными диаметрами и диапазонами измерений расхода.
Общий вид расходомеров представлен на рисунке 1.
Знак утверждения типа, заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, основные технические характеристики наносятся на маркировочные таблички, расположенные на корпусе средства измерений (далее - СИ) (рисунки 2 и 3).
Места
размещения маркировочных табличек

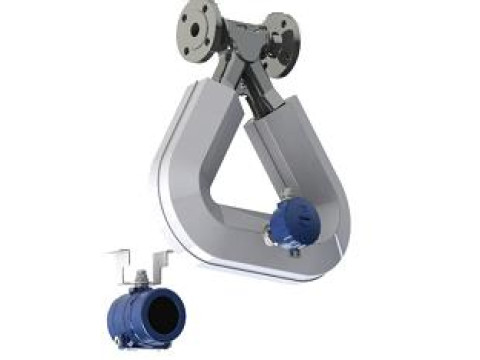

а) Расходомер массовый RUMass&Mer-CG (до Ду 50)

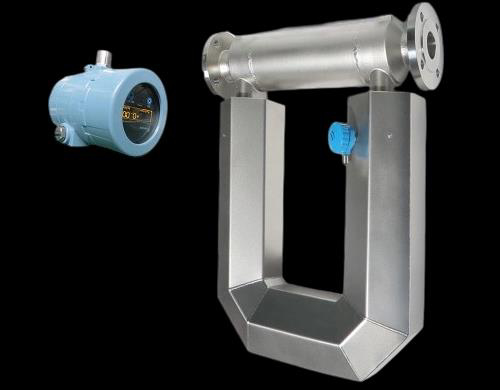

б) Расходомер массовый RUMass&Mer-CG (более Ду 50)
Рисунок 1 - Общий вид расходомеров
массовый RUMass&Mer-CG
Модификация Заводской № DN
Расход т/ч
МРД МПа
Датчик
Заводской №
Тем. технологической среды (жидкости) от °C до °C Диапазон температур окружающей среды °С<Та< °C
Погрешность измерений массы
Заводская калибровка:
К1:
К2:
ТС:
Дата производства
Ex] 1Ех ib ПС T5GbX
D1:
D2:
ЕНЕ
ООО "ПРОММАШ ТЕСТ Инжиниринг" N ЕАЭС RU С-Ри.АЖ58.В.06220/24
ООО «Туполев Сервис»
140180 МО, г. Жуковский, ул. Мясищева, д. 1, пом. 403
Рисунок 2 - Макет маркировочной таблички первичного преобразователя расхода
массовый RUMass&Mer-CG
Модификация
Заводской №
Дата производства
В переменного тока
Электронный преобразователь Заводской №
Тем. технологической среды (жидкости) от Диапазон температур окружающей среды
Гц или
'С до
• постоянного тока Вт
’С
[Ex] 1Exdb [ib] ИС Т5 GbX
ООО "ПРОММАШ ТЕСТ Инжиниринг" N ЕАЭС RU C-RU.A>K58.B.0622D/24
ООО «Туполев Сервис»
140180 МО, г. Жуковский, ул. Мясищева, д. 1, пом. 403
Рисунок 3 - Макет маркировочной таблички вторичного (электронного) преобразователя
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров является встроенным и устанавливается в энергонезависимую память при изготовлении. Программное обеспечение расходомеров разделено на метрологически значимую часть и метрологически незначимую часть. ПО обеспечивает обработку измерительной информации, отображение измерительной информации на жидкокристаллическом дисплее, обмен информацией с внешними устройствами.
Применяемые специальные средства защиты исключают возможность несанкционированного преднамеренного изменения конфигурации ПО и измеряемых (вычисляемых) данных.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен разграниченный доступ по паролям.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014. Метрологические характеристики нормированы с учётом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
888Abcgtd4jd9dhd |
|
Номер версии (идентификационный номер) ПО |
1.0002.хх |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода среды, т/ч |
от 0,12 до 480 |
|
Пределы допускаемой относительной погрешности при измерении массы и массового расхода среды1), 2), dm, %: - RUMass&Mer-CG-06 - RUMass&Mer-CG-15, -25, -50 -80, -100, -150 |
±0,15; ±0,25; ±0,5 ±0,1; ±0,15; ±0,25 |
|
Диапазон измерений объёмного расхода среды, м3/ч |
от 120/р до 480000/р 3) |
|
Пределы допускаемой относительной погрешности при измерении объёма и объёмного расхода среды1), 2), % |
±]лт2 + <(Лр /р)-100)2 |
|
Диапазон измерений температуры измеряемой среды1), °С |
от -200 до +338 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры измеряемой среды1), °С |
±0,5; ±1,0 |
|
Диапазон измерений плотности среды, кг/м3 |
от 650 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений плотности среды1), Др, кг/м3 |
±1,0; ±2,0 |
|
1) Фактическое значение указывается на маркировочной табличке и в паспорте. 2) Пределы погрешности указаны для динамического диапазона 10:1. 3) р - плотность измеряемой среды, кг/м3. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
жидкости неагрессивные к материалам расходомера |
|
Давление измеряемой среды, МПа, не более |
4 |
|
Диапазон измерений температуры среды, °С |
от -60 до +180 |
|
Выходные сигналы: - частотно-импульсный, Гц - унифицированный сигнал постоянного тока1), мА - цифровой |
от 0 до 10000 от 4 до 20 HART; Modbus RTU |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока с частотой 50 Гц, В |
12/24 ± 5 % 220 ± 22 |
|
Маркировка взрывозащиты: - первичного преобразователя расхода - вторичного электронного преобразователя |
1Ex db [ib] IIC T6...T1 Gb X 1Ex ib IIC T6...T1 Gb X |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Габаритные размеры ПП, мм: - длина - ширина - высота |
от 160 до 1020 от 170 до 410 от 274 до 1402 |
|
Габаритные размеры ВП, мм: - длина - ширина - высота |
от 130 до 145 от 170 до 185 от 190 до 215 |
|
Масса, кг |
от 9 до 272 |
|
Условия эксплуатации: - температура окружающей среды2), °С - атмосферное давление, кПа - относительная влажность воздуха при температуре +35 °С, %, не более |
от -40 до +50 (+80) от 84 до 106,7 95 |
|
1) Использовать только при технологических операциях. 2) В зависимости от модификации. Фактическое значение указывается на маркировочной табличке и в паспорте. | |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Наработка на отказ, ч, не менее |
120 000 |
Знак утверждения типа
наносится на маркировочную табличку методом металлографики или лазерной гравировки, на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность СИ
|
Наименование |
Обозначение |
Количество |
|
Расходомер массовый |
RUMass&Mer-CG |
1 шт. |
|
Паспорт |
26.51.52-101-06976891 ПС |
1 экз. |
|
Руководство по эксплуатации |
26.51.52-101-06976891 РЭ |
1 экз. |
Сведения о методах измерений
приведены в пункте 1.2 «Принципы работы прибора» документа 26.51.52-101-06976891 РЭ «Расходомеры массовые RUMass&Mer-CG. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-101-06976891-2023 «Расходомеры массовые серии RUMass&Mer-CG. Технические условия».
