Преобразователи давления измерительные Cerabar S

Назначение

Преобразователи давления измерительные Cerabar S (далее - преобразователи) предназначены для непрерывных измерений избыточного давления газообразных и жидких сред и преобразования его значений в унифицированный аналоговый и цифровой выходные сигналы.

Описание

Принцип действия преобразователей основан на преобразовании деформации измерительной мембраны, возникающей под воздействием измеряемого давления, в пропорциональный электрический сигнал. Чувствительный элемент включает первичный преобразователь и измерительную мембрану. Изменение электрического сигнала, вызванное деформацией мембраны, после дальнейшей обработки микропроцессором (аналого-цифровое и цифроаналоговое преобразование, усиление, фильтрация и модуляция) формируется в унифицированный выходной сигнал силы постоянного тока (от 4 до 20 мА) с наложенным цифровым сигналом протокола HART.

Конструктивно преобразователи состоят из приёмника давления и электронного блока. Приёмник давления включает сенсорный модуль с чувствительным элементом (измерительной ячейкой), выполненный в виде моноблока в цилиндрическом металлическом корпусе. Электронный блок, присоединённый к приёмнику давления, содержит микропроцессор с электронными схемами, клеммы для подключения внешних электрических цепей и цифровой индикатор для отображения информации (далее - ЖК-дисплей).

К преобразователям данного типа относятся преобразователи модификации PMC71 и модификации PMP71. Перечень модификаций, обозначений исполнений и соответствующих им заводских номеров приведён в таблице 1.

Т а б л и ц а 1 - Перечень модификаций, исполнений и заводских номеров преобразователей

Заводской номер, в формате буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, нанесён методом лазерной гравировки на информационную табличку, расположенную на корпусе электронного блока.

Общий вид преобразователей представлен на рисунке 1.

Нанесение знака поверки на преобразователи не предусмотрено.

Пломбирование преобразователей не предусмотрено.

а)                                                       б)

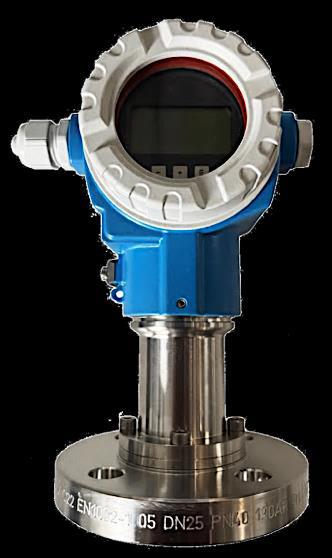

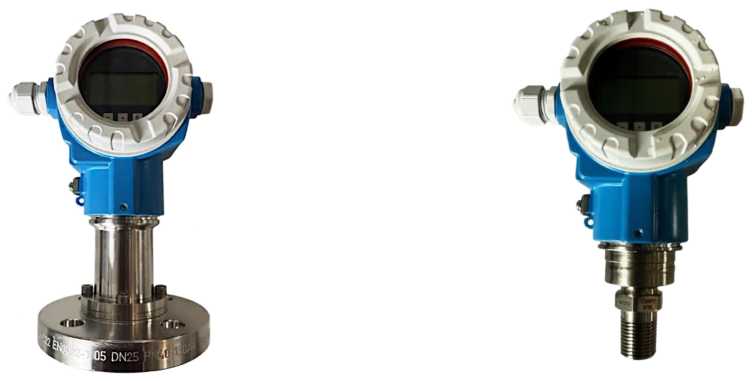

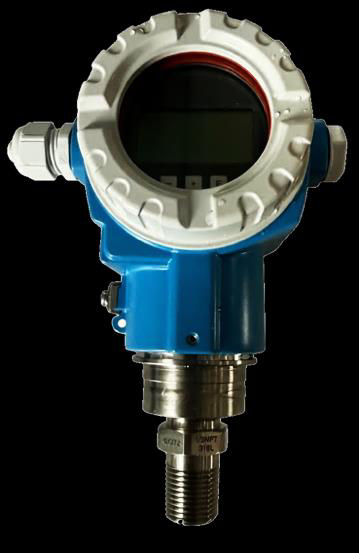

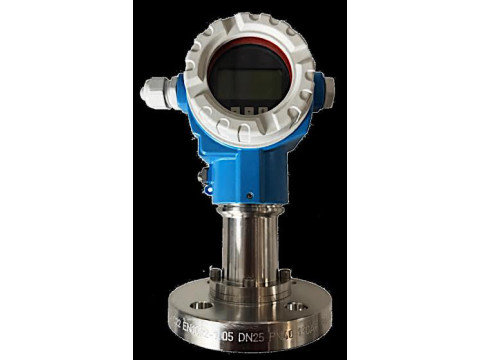

Рисунок 1 - Общий вид преобразователей: а) модификации PMC71; б) модификации PMP71

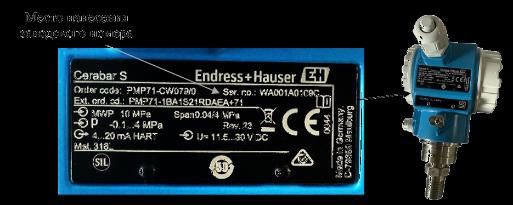

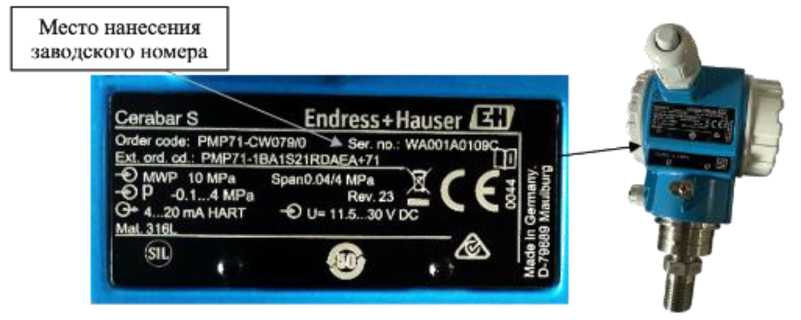

Рисунок 2 - Вид информационной таблички с указанием места нанесения заводского номера

Программное обеспечение

Преобразователи содержат встроенное микропроцессорное программное обеспечение (далее - ПО), установленное на заводе-изготовителе в защищённую от записи энергонезависимую память. ПО выполняет обработку и преобразование электрического сигнала от чувствительного элемента в значение измеряемого избыточного давления, передачу измерительной информации по аналоговому выходу и цифровому протоколу HART, вывод данных на ЖК-дисплей, а также самодиагностику и настройку. ПО является метрологически значимым.

Защита ПО и измерительных данных от несанкционированного воздействия обеспечивается неизменяемостью программного обеспечения: оно не может быть изменено или загружено в аппаратную часть преобразователей, не может быть модифицировано или обновлено в процессе эксплуатации. Сохранность конфигурации и настроек от изменений гарантируется специальным физическим переключателем, расположенным внутри корпуса, а доступ к настройкам осуществляется через меню с помощью специального пароля. После внесения изменений в настройки переключатель переводят в состояние «Выключен» в соответствии с эксплуатационной документацией на преобразователи.

Идентификационные данные встроенного ПО приведены в таблице 2.

Защита встроенного ПО и результатов измерений от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.

Т а б л и ц а 2 - Идентификационные данные встроенного ПО

Технические характеристики

Т а б л и ц а 3 - Метрологические характеристики

1) В меню преобразователя предусмотрен выбор единиц измерения давления, разрешённых к применению в РФ. Информация о настройках преобразователя для вывода результатов измерений в выбранных единицах измерения, а также о соотношениях между ними приведена в руководстве по эксплуатации.

2) Заводские номера для соответствующих модификаций и исполнений приведены в таблице 1.

3) Для всех модификаций и исполнений с заводскими номерами в соответствии с таблицей 1.

4) В диапазоне нормальной температуры измерений.

П р и м е ч а н и я:

1 Знак «-» (минус) перед числовым значением давления указывает на измерение в области разрежения (вакуумметрическое давление).

2 В таблице принято обозначение: ДИ - разность между максимальным (верхним) и минимальным (нижним) значениями границ диапазона измерений давления, МПа, соответствующая разности между максимальным и минимальным значениями токового выходного сигнала, мА.

Т а б л и ц а 4 - Технические характеристики

Продолжение таблицы 4__________________________________________________________

Знак утверждения типа

нанесён типографским методом на титульный лист паспорта.

Комплектность

Т а б л и ц а 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделах 6 «Управление» и 7 «Ввод в эксплуатацию» руководства по эксплуатации BA00271P/53/RU/19.16 71448763.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 14 апреля 2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления - паскаля и Г осударственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
