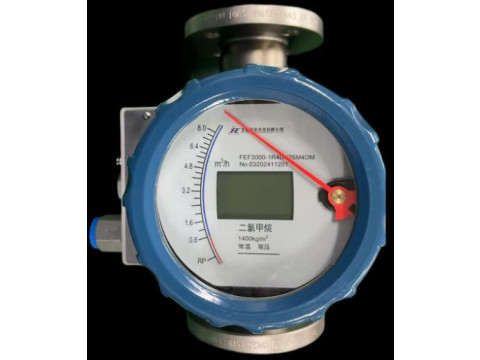

Расходомеры поплавковые FEF3000
| Номер в ГРСИ РФ: | 99659-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | BEIJING BIIC FAR EAST INSTRUMENT CO., LTD., КИТАЙ |
Расходомеры поплавковые FEF3000 (далее - расходомеры) предназначены для измерений расхода жидкости, газа с низкой скоростью потока и малой величиной потока, преобразования полученного значения в выходной сигнал, а также для отображения измеренного значения на дисплее, в системах автоматического контроля технологическими процессами.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99659-26 | |||||||||||||||
| Действует | по 16.10.2031 | |||||||||||||||
| Наименование | Расходомеры поплавковые | |||||||||||||||
| Модель | FEF3000 | |||||||||||||||
| Приказы |
№2111 от
16.10.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | aeea0a5d-2215-cbdd-ad98-d76eab066111 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Beijing Far East Instrument Co., Ltd., КИТАЙ, No. 6, Hepingli North Street, Dongcheng District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-513-2024 ГСИ. Расходомеры поплавковые FEF3000. Методика поверки.
(с 16.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99659-26: Описание типа
2026-99659-26.pdf
|
Скачать | 288.1 КБ | |
|
99659-26: Методика поверки
МП-513-2024
2026-mp99659-26.pdf
|
Скачать | 916.6 КБ |
Описание типа
Назначение
Расходомеры поплавковые FEF3000 (далее - расходомеры) предназначены для измерений расхода жидкости, газа с низкой скоростью потока и малой величиной потока, преобразования полученного значения в выходной сигнал, а также для отображения измеренного значения на дисплее, в системах автоматического контроля технологическими процессами.
Описание
Принцип действия основан на зависимости положения поплавка от расхода протекающей среды. Измеряемая среда поступает в проточную часть расходомера снизу- вверх. Обтекание поплавка, находящегося в потоке, создает перепал давления на его верхнем и нижнем концах. Данный перепад давления формирует подъемную силу, действующую на поплавок. Когда подъемная сила превышает вес погруженной части поплавка, последний начинает подниматься. При этом увеличивается площадь кольцевого зазора между поплавком и стенками измерительной трубки. Увеличение площади зазора приводит к снижению скорости потока и, как следствие, к уменьшению перепада давления и подъемной силы. Подъем поплавка продолжается до момента, когда подъемная сила не уравновесится с весом погруженной части поплавка. В результате поплавок стабилизируется в положении, которое пропорционально расходу измеряемой среды. Для передачи положения поплавка на индикаторное устройство в его корпус встроен постоянный магнит. Взаимодействие магнита поплавка посредством магнитной связи обеспечивает бесконтактную передачу положения поплавка и его преобразование в показание расхода. Значение расхода отображается на ЖК- дисплее измерительного преобразователя. Расходомеры состоят из проточной части и измерительного преобразователя. Проточная часть представляет собой металлическую трубу диаметром с измерительным кольцом и поплавком переменного сечения с магнитом. Измерительный преобразователь оснащается ЖК-дисплеем, на котором отображается измеренное значение расхода, а также шкалу со стрелкой, которая является индикатором расхода.
Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе расходомеров.
Конструкцией расходомера не предусмотрено нанесение знака поверки и пломбирование.

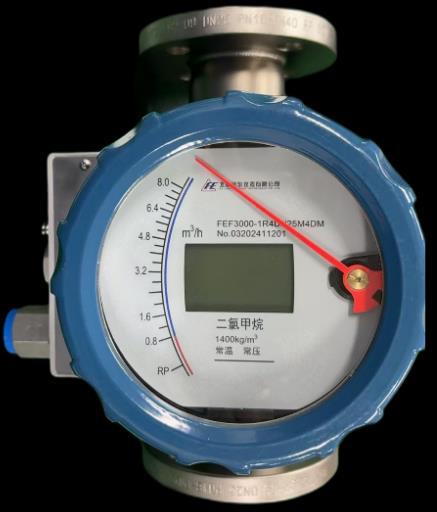

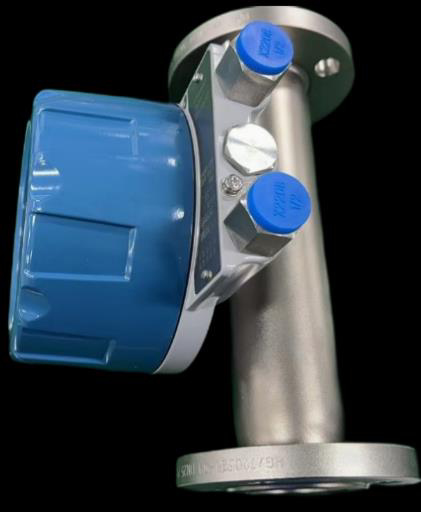

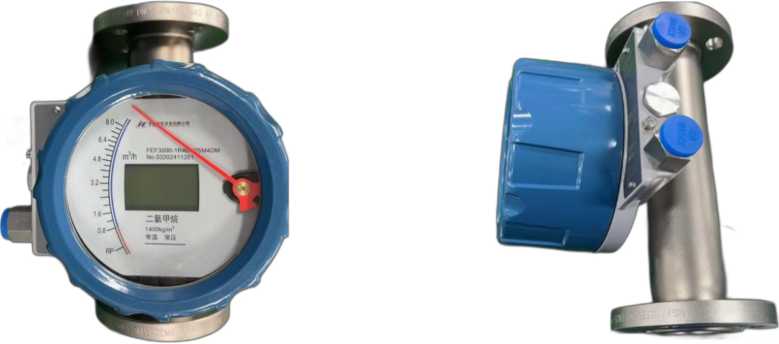

Рисунок 1 - Общий вид расходомеров
Место нанесения
Заводского номера

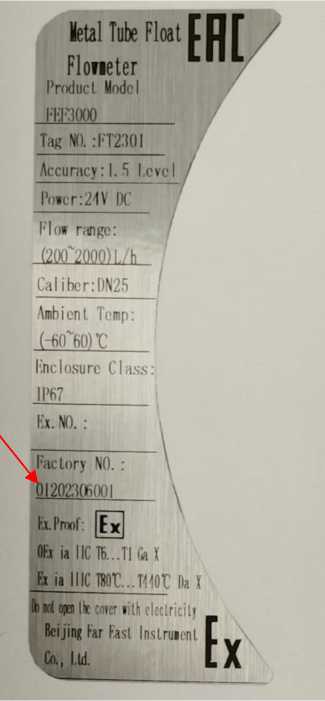

Рисунок 2 - Общий вид маркировочной таблички расходомеров
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО используется для преобразования положения поплавка в значение расхода и отображения измеренного значения на ЖК дисплее. Метрологические характеристики расходомеров нормированы с учетом ПО. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. Идентификационные данные отсутствуют. Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода: - жидкости, м3/ч: - газа, м3/ч |
от 1 до 200 от 0,03 до 4000 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений объемного расхода, % - жидкости: - газа: |
±1,5 ±2,5 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр условного прохода, Ду |
от 15 до 150 |
|
Напряжение питания, В |
от 12 до 30 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, не более % - атмосферное давление, кПа, не более |
от -60 до +60 100 106,0 |
|
Максимальное рабочее давление, МПа |
2,4 |
|
Диапазон температур измеряемой среды, °C |
От -60 до 60 |
|
Габаритные размеры, ДхШХВ, мм, не более |
550х550х1000 |
|
Масса, кг, не более |
80 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6...T1 Ga X Ex ia IIIC T80°C...T440°C Da X 1Ex db IIC T6...T1 Gb X Ex tb IIIC T80C.T440C Db X |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Расходомер поплавковый |
FEF3000 |
1 |
|
Руководство по эксплуатации |
FEF3000.01^ |
1 |
Сведения о методах измерений
приведены в разделе 1.2 «Описание и принцип работы» документа FEF3000.01.РЭ Расходомеры поплавковые FEF3000. Руководство по эксплуатации.
Нормативные документы
Приказ Росстандарта от 19.05.2026 № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости»;
Приказ Росстандарта от 11.05.2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Стандарт предприятия Beijing Far East Instrument Co., Ltd. Расходомеры поплавковые FEF3000.
