Системы автоматизированные управления технологическим процессом КОМСИС-2

Назначение

Системы автоматизированные управления технологическим процессом КОМСИС-2 (далее - САУТП КОМСИС-2) предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока, электрического сопротивления, сигналов от термопреобразователей сопротивления и термопар, частоты переменного тока, а также воспроизведения аналоговых сигналов силы постоянного тока.

Описание

Принцип действия САУТП КОМСИС-2 основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в значения измеряемых параметров комплекса и формирование выходных управляющих сигналов.

САУТП КОМСИС-2 относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству стоек, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.

САУТП КОМСИС-2 поддерживают подключение восьми сетевых доменов, и к каждому сетевому домену подключается не более 64 пар контроллеров и 64 операторских станций.

САУТП КОМСИС-2 представляет собой комплексы программно-технические и состоят из стоек с установленными функциональными модулями: модулей контроллера, модулей связи, модулей цифрового ввода, модулей цифрового вывода, модулей аналогового ввода, модулей аналогового вывода.

Размещение модулей производится с передней и с задней стороны стоек. Возможно различное размещение модулей в стойках по согласованию с пользователем.

В общем случае, в состав стойки комплексов входят следующие основные компоненты:

- 2 модуля контроллера;

- оборудование связи;

- до 36 модулей входных/выходных сигналов (далее по тексту - модули ввода/вывода);

- многоканальные клеммные панели, устанавливаемые в основных и дополнительных приборных стойках, соответствующие каналам модулей ввода/вывода;

- коммутирующие кабели связи (далее по тексту - шины ввода/вывода), предназначенные для коммутации модулей контроллеров стойки с модулями ввода/вывода;

- модули ввода/вывода;

- система питания постоянного тока, включающая модули электропитания, преобразующие напряжение переменного тока внешнего источника в 24 В и 48 В постоянного тока, блок распределения электропитания 24 В постоянного тока и элементы защиты цепей электропитания (автоматы, предохранители и т.п.).

Модули ввода-вывода аналоговых сигналов, доступные к размещению в САУТП КОМСИС-2 указаны в таблице 1.

Таблица 1 - Модули ввода/вывода аналоговых сигналов, доступные к размещению в САУТП

КОМСИС-2

Измерительные каналы формируются на базе следующих компонентов:

- многоканальных клеммных панелей для внешних подключений к комплексам;

- многоканальных модулей ввода/вывода, осуществляющих прием и преобразование входных/выходных электрических сигналов;

- программируемых контроллеров, осуществляющих обработку измерительной информации, полученной от модулей ввода/вывода, формирование в соответствии с заложенными алгоритмами выходных цифровых сигналов и передачи их через модули связи для последующего использования, и отображения результатов измерений на инженерных или операторских станциях на базе ПК.

Заводской номер САУТП КОМСИС-2 в виде буквенно-цифрового обозначения, состоящего из арабских цифр и разделенной точкой, наносится на идентификационную табличку методом печати или лазерной гравировки.

Идентификационная табличка располагается на верхней части передней двери стоек.

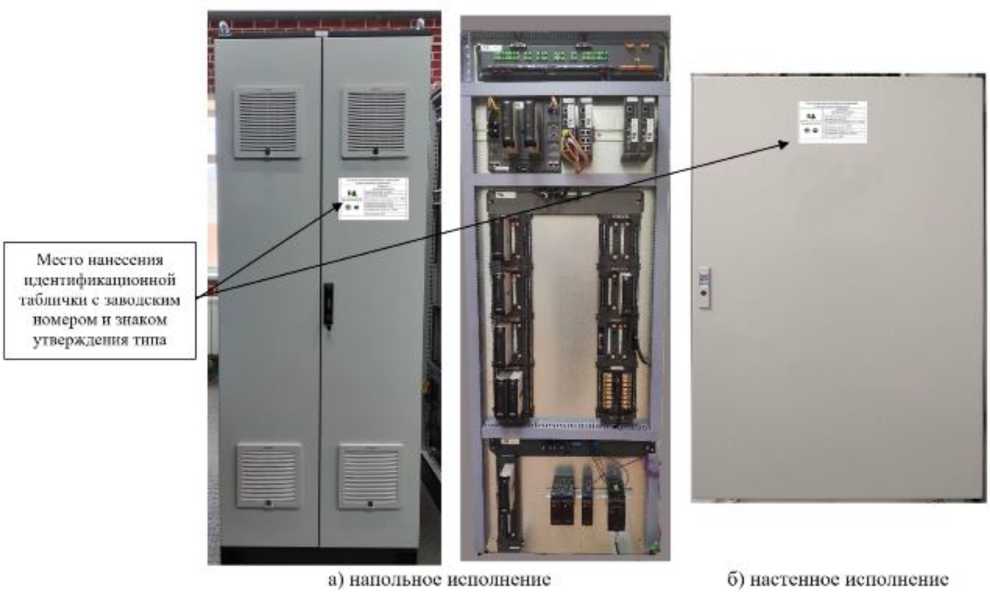

Стойки комплексов, в зависимости от места установки, изготавливаются в напольном или настенном исполнении. Общий вид стоек комплексов в напольном и настенном исполнении с указанием мест нанесения идентификационной таблички приведен на рисунке 1. Для защиты измерительных компонентов комплексов предусмотрено закрытие дверей стоек на ключ.

Идентификационные номера функциональных модулей из состава комплексов в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр и разделенной точки расположены на боковой поверхности функциональных модулей и перечислены в паспорте на комплексы.

б) настенное исполнение

а) напольное исполнение

Место нанесения идентификационной таблички с циюдским номером и знаком утяерждения типа

Рисунок 1 - Общий вид стоек САУТП КОМСИС-2

Пломбирование САУТП КОМСИС-2 не предусмотрено.

Нанесение знака поверки на САУТП КОМСИС-2 не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) САУТП КОМСИС-2 состоит из встроенного программного обеспечения и внешнего, устанавливаемого на персональный компьютер-автоматизированное рабочее место (далее - АРМ).

Встроенным ПО является ПО модулей контроллера и модулей ввода/вывода, хранящееся в их энергонезависимой памяти. Встроенное ПО устанавливается на заводе-изготовителе в процессе производственного цикла, оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации. Внешнее ПО представляет собой ПО верхнего уровня «CCM Studio» и позволяет идентифицировать встроенное ПО модулей, выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах ПК, а также архивировать и просматривать результаты ранее выполненных измерений и не вносит изменения в измерительную и другую информацию. Предусмотрено разделение прав пользователей и защита паролем.

ПО имеет уровень защиты от непреднамеренных и преднамеренных изменений согласно Р 50.2.077 - 2014 «средний».

Идентификационные данные ПО САУТП КОМСИС-2 приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные внешнего ПО

Таблица 3 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 4 - Метрологические характеристики

Продолжение таблицы 4____________________________________________________________

3. Возможно отображение измеренных значений в САУТП КОМСИС-2, как в единицах измерений электрического сопротивления, Ом, так и в единицах измерения температуры, °C, рассчитанных в соответствии с номинальными статическими характеристиками термопреобразователей сопротивления Pt10, Pt50, Pt100, Ni100, Ni120, Cu10, Cu50, Cu100 по ГОСТ 6651-2009. Пределы допускаемых основной и дополнительной погрешностей приведены к диапазону измерений электрического сопротивления, Ом.

4. Возможно отображение измеренных значений в САУТП КОМСИС-2, как в единицах измерений напряжения постоянного электрического тока, мВ, так и в единицах измерения температуры, °C, рассчитанных в соответствии с номинальными статическими характеристиками термопар K, E, B, S, J, T, N, R по ГОСТ Р 8.585-2001. Пределы допускаемых основной и дополнительной погрешностей приведены к диапазону измерений напряжения постоянного электрического тока, мВ.

Таблица 5 - Технические характеристики

Знак утверждения типа

наносится методом печати или лазерной гравировки на идентификационную табличку, наносимую на стойки в соответствии с рисунком 1, а также на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Общее описание» руководства по эксплуатации КОМД.424359.026РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты»;

КОМД.424359.026ТУ «Системы автоматизированные управления технологическим процессом КОМСИС-2. Технические условия».
