Авторефкератометры i-Optik
| Номер в ГРСИ РФ: | 99668-26 |
|---|---|
| Категория: | Кератометры |
| Производитель / заявитель: | Ningbo Ming Sing Optical R&D Co., Ltd., КИТАЙ |
Авторефкератометры i-Optik (далее по тексту - авторефкератометры) предназначены для измерений сферической и цилиндрической вершинной рефракции глаза, определения положений главных сечений при астигматизме, определения межзрачкового расстояния и измерений радиуса кривизны роговицы глаза при подборе очков и контактных линз.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99668-26 | ||||||||||||
| Действует | по 16.10.2031 | ||||||||||||
| Наименование | Авторефкератометры | ||||||||||||
| Модель | i-Optik | ||||||||||||
| Модификации |
KR-9000 KR-9800 ARK-900 |
||||||||||||
| Приказы |
№2111 от
16.10.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6ba80c04-36b2-11ad-aa3f-05c91a8fb314 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Ningbo Ming Sing Optical R&D Co., Ltd., КИТАЙ, No. 365 Middle Jingu Road (west), Yinzhou District, Ningbo, Zhejiang Province, 315104
Поверка
| Методика поверки / информация о поверке |
РТ-МП-928-06-2026 ГСИ. Авторефкератометры i-Optik. Методика поверки.
(с 16.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99668-26: Описание типа
2026-99668-26.pdf
|
Скачать | 168.8 КБ | |
|
99668-26: Методика поверки
РТ-МП-928-06-2026
2026-mp99668-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Авторефкератометры i-Optik (далее по тексту - авторефкератометры) предназначены для измерений сферической и цилиндрической вершинной рефракции глаза, определения положений главных сечений при астигматизме, определения межзрачкового расстояния и измерений радиуса кривизны роговицы глаза при подборе очков и контактных линз.
Описание
Принцип действия авторефкератометров основан на принципах геометрической оптики и автоматическом цифровом анализе изображения невидимой (в инфракрасных лучах) метки, проецируемой на дно исследуемого глаза. Анализ осуществляется автоматически, без участия оператора.
Конструктивно авторефкератометры представляют собой настольный прибор, основными компонентами которого являются:
- лобно-подбородковая опора, прикрепленная к основанию прибора со стороны пациента;
- измерительный блок, на экране которого оператор наблюдает за процессом измерений, а через окуляр (окно измерений) проецируется метка на сетчатку глаза и исследуется ее изображение;
- ручка управления перемещением прибора (кроме ARK-900), предназначенная для точной фокусировки при проведении измерений;
- функциональные кнопки управления, предназначенные для смены режимов измерений и других параметров;
- встроенный термопринтер для печати результатов измерений.
К данному типу средства измерений относятся модификации KR-9000, KR-9800, ARK-900. Модификации отличаются конструктивными особенностями и техническими характеристиками.
Нанесение знака поверки на авторефкератометр не предусмотрено.
Серийный номер, в виде буквенно-цифрового обозначения, состоящий из латинских букв и арабских цифр, наносится методом печати на маркировочную этикетку, расположенную на передней (KR-9000) или боковой части (KR-9800, ARK-900) корпуса авторефкератометра.
Общий вид авторефкератометров с указанием места нанесения серийного номера представлен на рисунках 1-3. Цвет корпуса может отличаться от представленного на рисунках.
Пломбирование авторефкератометров не предусмотрено.
KR-90M
Место нанесения знака утверждения типа
Место нанесения серийного номера

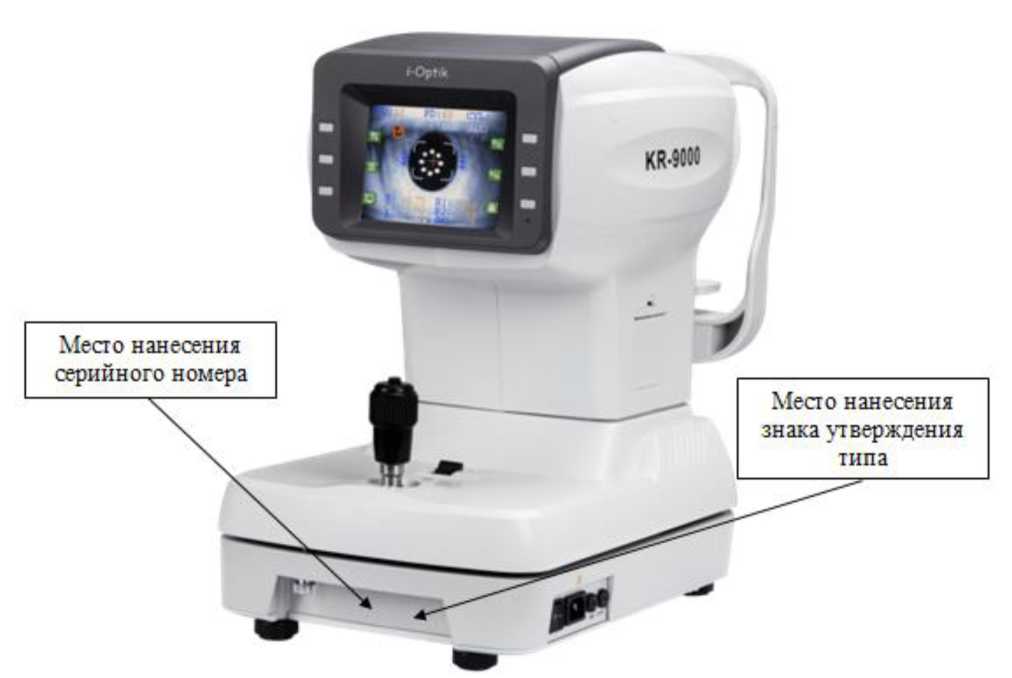

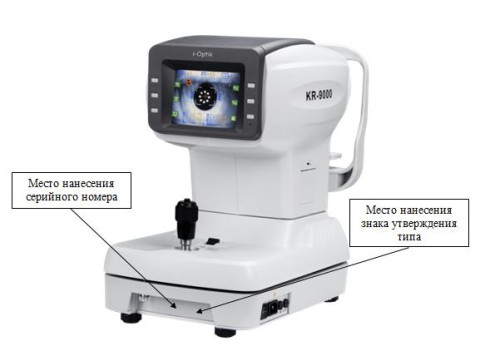

Рисунок 1 - Общий вид авторефкератометров модификации KR-9000

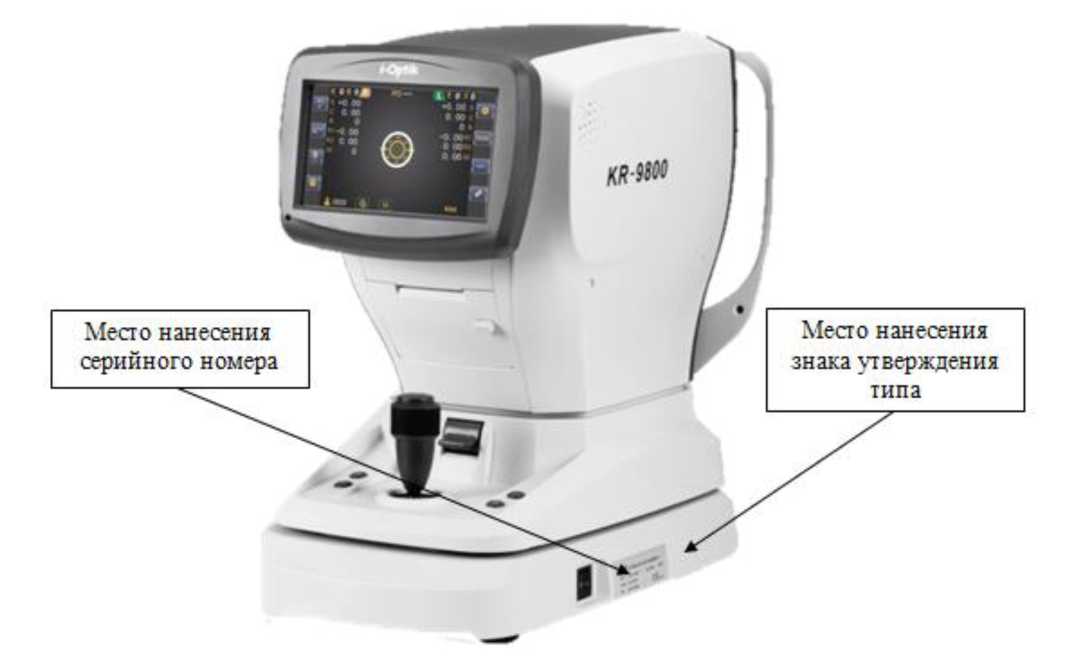

Рисунок 2 - Общий вид авторефкератометров модификации KR-9800

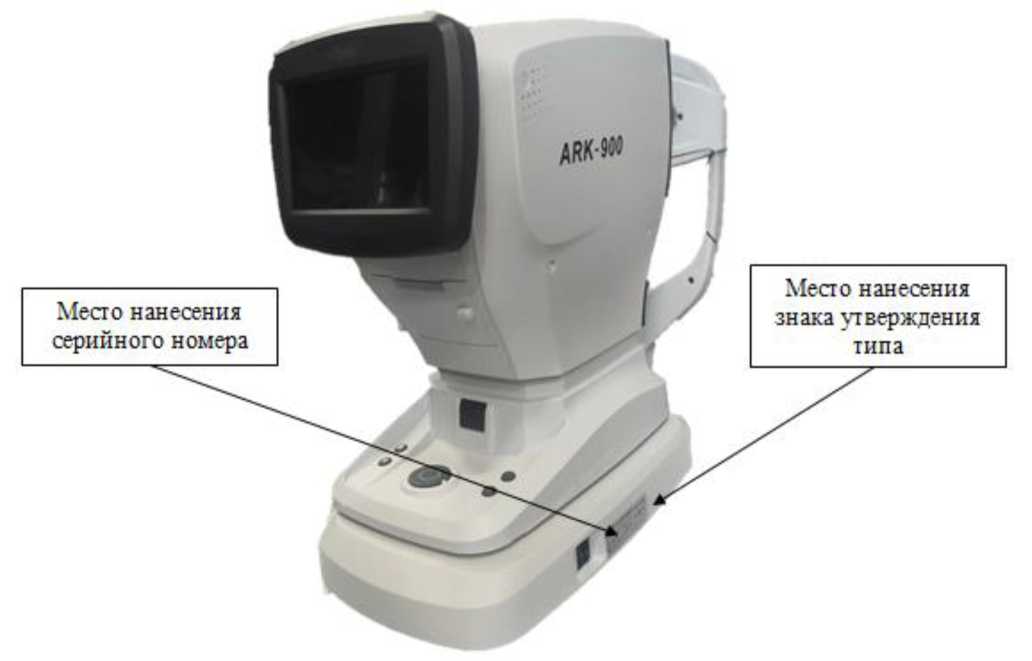

Рисунок 3 - Общий вид авторефкератометров модификации ARK-900
Программное обеспечение
Авторефкератометры имеют программное обеспечение (далее - ПО) для управления функциональными возможностями, обработки и отображения измерительной информации.
ПО реализовано без выделения метрологически значимой части. Влияние ПО учтено при нормировании метрологических характеристик авторефкератометров.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО авторефкератометров указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | ||
|
KR-9000 |
KR-9800 |
ARK-900 | |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V3.2.50416 |
V5.5.30706 |
V1.7.40326 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений сферической вершинной рефракции, дптр |
от -20 до +20 |
|
Пределы допускаемой абсолютной погрешности измерений сферической вершинной рефракции, дптр: - в диапазоне измерений от -10 до +10 дптр включ. - в диапазоне измерений св. ±10 дптр |
±0,25 ±0,50 |
|
Диапазон измерений цилиндрической вершинной рефракции, дптр |
от -3,0 до -1,5 |
|
Пределы допускаемой абсолютной погрешности измерений цилиндрической вершинной рефракции, дптр |
±0,25 |
|
Диапазон измерений радиуса кривизны роговицы глаза, мм |
от 6,71 до 9,51 |
|
Пределы допускаемой абсолютной погрешности измерений радиуса кривизны роговицы глаза, мм |
±0,05 |
|
Примечание - Метрологические характеристики определены при вертексном расстоянии (VD), равном 12 мм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний сферической вершинной рефракции, дптр |
от -25 до +22 |
|
Диапазон показаний цилиндрической вершинной рефракции, дптр |
от -10 до +10 |
|
Дискретность показаний сферической и цилиндрической вершинной рефракции, дптр |
0,12; 0,25 |
|
Диапазон показаний радиуса кривизны роговицы глаза, мм |
от 5 до 10 |
|
Дискретность показаний радиуса кривизны роговицы глаза, мм |
0,01 |
|
Диапазон показаний угловой шкалы, градус |
от 0 до 180 |
|
Дискретность показаний угловой шкалы, градус: - для модификации KR-9800 - для модификации KR-9000 - для модификации ARK-900 |
1 1; 5 1 |
|
Диапазон показаний межзрачкового расстояния, мм - для модификаций KR-9800, ARK-900 - для модификации KR-9000 |
от 10 до 85 от 30 до 85 |
|
Дискретность показаний межзрачкового расстояния, мм |
1 |
|
Диапазон показаний преломления роговицы, дптр |
от 33,75 до 67,50 |
|
Дискретность показаний преломления роговицы, дптр |
0,12; 0,25 |
|
Символы астигматизма (CYL) |
“-”, “+”, “±” |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - для модификаций kR-9800, ArK-900 - для модификации KR-9000 |
487х262х480 498x268x475 |
|
Масса, кг, не более - для модификаций KR-9800, ARK-900 - для модификации KR-9000 |
18 15,2 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50/60 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
от +10 до +30 80 от 76 до 106 |
Знак утверждения типа
наносится на корпус авторефкератометра методом наклейки и титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Авторефкератометр i-Optik |
KR-9000, KR-9800, ARK-900 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Предохранитель |
- |
1 шт. (при необходимости) |
|
Искусственный глаз |
- |
1 шт. (при необходимости) |
|
Бумага для подбородника |
- |
1 шт. (при необходимости) |
|
Прижимы бумаги для подбородника |
- |
2 шт. (при необходимости) |
|
Подставка для линз (только для ARK-900) |
- |
1 шт. (при необходимости) |
|
Бумага для принтера |
- |
2 шт. (при необходимости) |
|
Защитная крышка (только для KR-9000) |
- |
2 шт. |
|
Шестигранный ключ (только для KR-9800) |
- |
1 шт. (при необходимости) |
|
Пылезащитный чехол |
- |
1 шт. (при необходимости) |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Измерение» руководств по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28 февраля 2025 г. № 417 «Об утверждении Государственного первичного эталона единиц оптической силы и коэффициента передачи модуляции очковой оптики и объективов и Государственной поверочной схемы для средств измерений оптической силы и коэффициента передачи модуляции очковой оптики и объективов»;
Стандарт предприятия «Авторефкератометры i-Optik», Ningbo Ming Sing Optical R&D Co., Ltd.
