Калибраторы температуры сухоблочные АКЛЕС (далее по тексту - калибраторы температуры или приборы) предназначены для воспроизведения и поддержания заданной температуры.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99669-26 | ||||||||||||
| Действует | по 16.10.2031 | ||||||||||||
| Наименование | Калибраторы температуры сухоблочные | ||||||||||||
| Модель | АКЛЕС | ||||||||||||
| Модификации |
АКЛЕС150 АКЛЕС650 АКЛЕС1200 АКЛЕС930-150 АКЛЕС930-650 АКЛЕС930-1200 |
||||||||||||
| Приказы |
№2111 от
16.10.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4d149a60-25b2-b643-ab5d-3211acf5deba | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Аклес», РОССИЯ, 109029, г. Москва, ул. Средняя Калитниковская, д.27, стр.1, этаж 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1180-207-2026 ГСИ. Калибраторы температуры сухоблочные АКЛЕС. Методика поверки.
(с 16.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99669-26: Описание типа
2026-99669-26.pdf
|
Скачать | 153.1 КБ | |
|
99669-26: Методика поверки
РТ-МП-1180-207-2026
2026-mp99669-26.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Калибраторы температуры сухоблочные АКЛЕС (далее по тексту - калибраторы температуры или приборы) предназначены для воспроизведения и поддержания заданной температуры.
Описание
Принцип действия калибраторов температуры в режиме воспроизведения температуры основан на возможности нагрева с помощью нагревательных элементов или охлаждения с помощью холодильной установки металлического блока сравнения с отверстиями (каналами) разных диаметров.
Калибраторы температуры изготавливаются в следующих модификациях: АКЛЕС150, АКЛЕС650, АКЛЕС1200, АКЛЕС930-150, АКЛЕС930-650, АКЛЕС930-1200. Модификации различаются по конструктивному исполнению, а также по метрологическим и техническим характеристикам.
Калибраторы температуры выполнены в настольном исполнении и состоят из корпуса, металлического блока сравнения, батареи термоэлектрических элементов Пельтье, водной системы охлаждения и микропроцессорного регулятора температуры. Калибраторы температуры оснащаются ручкой для переноски. На передней стенке калибратора температуры расположены кнопка включения/выключения, разъем для подключения персонального компьютера и встроенный сенсорный дисплей для управления и настройки прибора. На передней стенке калибраторов температуры модификаций АКЛЕС930-150, АКЛЕС930-650, АКЛЕС930-1200 также расположены разъемы для подключения внешнего термопреобразователя сопротивления и различных типов первичных преобразователей температуры. На верхней панели корпуса приборов имеются отверстия (каналы) для установки поверяемых (калибруемых) средств измерений температуры погружного типа в металлический блок сравнения.
Калибраторы модификация АКЛЕС930-150, АКЛЕС930-650, АКЛЕС930-1200 имеют встроенный измерительный модуль с внутренним источником питания постоянного тока (24 В), предназначенный для измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, измерений и преобразования выходных сигналов термопреобразователей сопротивления (ТС) с НСХ по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) с НСХ по ГОСТ Р 8.585-2001 и различных датчиков с унифицированными выходными сигналами по ГОСТ 26.011-80. Калибраторы температуры могут применяться при поверке, калибровке и градуировке средств измерений температуры погружного типа методом непосредственного сличения с внешним эталонным термометром.
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на боковую сторону корпуса калибратора при помощи наклейки (шильдика).
Пломбирование калибраторов температуры не предусмотрено.
Конструкция калибраторов температуры не предусматривает нанесение знака поверки на средство измерений.
Общий вид калибраторов температуры с указанием места нанесения заводского номера представлен на рисунках 1 - 2.
место нанесения заводского номера
место нанесения заводского номера

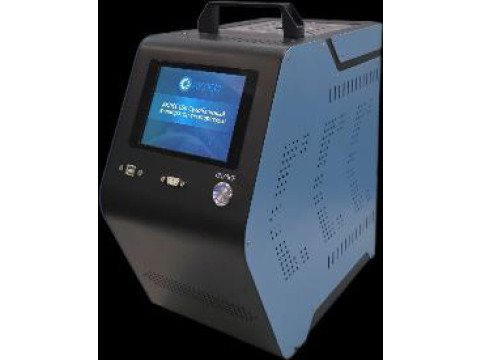

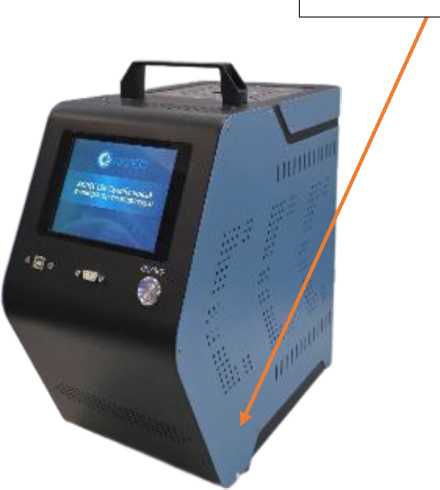

Рисунок 1 - Общий вид калибраторов температуры модификаций АКЛЕС150, АКЛЕС650, АКЛЕС1200

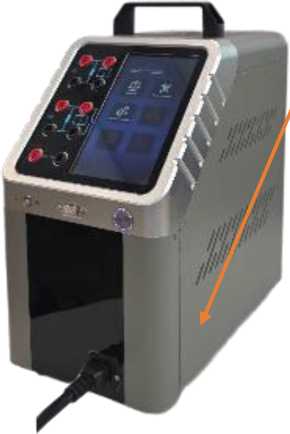

Рисунок 2 - Общий вид калибраторов температуры модификаций АКЛЕС930-150, АКЛЕС930-650, АКЛЕС930-1200
Программное обеспечение
Программное обеспечение калибраторов температуры состоит из метрологически значимого встроенного ПО, расположенного во внутренней памяти микроконтроллера блока регулирования температуры. Данное ПО устанавливается предприятием-изготовителем в процессе изготовления и не подлежит внешней модификации на протяжении всего времени функционирования прибора.
Конструкция калибраторов температуры и структура встроенного ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты данного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014. Идентификационные данные программного обеспечения - недоступны.
Технические характеристики
Метрологические и технические характеристики калибраторов температуры приведены в таблицах 1-5. Показатели надежности приведены в таблице 6.
Таблица 1 - Метрологические характеристики калибраторов температуры модификаций АКЛЕС150 и АКЛЕС930-150
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизводимых температур, °С 11 |
от -25 до +150 от -30 до +150 от -35 до +100 от -40 до +100 |
|
Значение единицы младшего разряда, °С |
0,001 |
|
Пределы допускаемой абсолютной погрешности установления заданной температуры, °С |
±0,1 |
|
Нестабильность поддержания установленной температуры в течение 15 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С |
±0,05 |
|
Разность воспроизводимых температур в каналах блока сравнения одного диаметра (горизонтальный градиент), °С, не более |
±0,1 |
|
Осевая неоднородность температуры по высоте рабочей зоны 40 мм от дна каналов блока сравнения (вертикальный градиент), °С |
±0,5 |
|
11 Определяется при заказе и указывается в паспорте и на боковой стороне корпуса калибратора при помощи наклейки (шильдика) | |
Таблица 2 - Метрологические характеристики калибраторов температуры модификаций АКЛЕС650 и АКЛЕС930-650
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизводимых температур, °С 11 |
от +50 до +400 от +50 до +500 от +50 до +650 от +50 до +700 |
|
Значение единицы младшего разряда, °С |
0,01 |
|
Пределы допускаемой абсолютной погрешности установления заданной температуры, °С |
±0,2 |
|
Нестабильность поддержания установленной температуры в течение 15 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С |
±0,15 |
|
Разность воспроизводимых температур в каналах блока сравнения одного диаметра (горизонтальный градиент), °С, не более |
±0,2 |
|
Осевая неоднородность температуры по высоте рабочей зоны 40 мм от дна каналов блока сравнения (вертикальный градиент), °С |
±0,5 |
|
11 Определяется при заказе и указывается в паспорте и на боковой стороне корпуса калибратора при помощи наклейки (шильдика) | |
Таблица 3 - Метрологические характеристики калибраторов температуры модификаций АКЛЕС1200 и АКЛЕС930-1200
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизводимых температур, °С 11 |
от +300 до +800 от +300 до +900 от +300 до +1000 от +300 до +1210 |
|
Значение единицы младшего разряда, °С |
0,01 |
|
Пределы допускаемой абсолютной погрешности установления заданной температуры, °С |
±2 |
|
Нестабильность поддержания установленной температуры в течение 15 минут (после достижения режима стабилизации по внутреннему термометру калибратора), °С |
±0,45 |
|
Разность воспроизводимых температур в каналах блока сравнения одного диаметра (горизонтальный градиент), °С, не более |
±0,3 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Осевая неоднородность температуры по высоте рабочей зоны 40 мм от дна каналов блока сравнения (вертикальный градиент), °С |
±1,5 |
|
1) Определяется при заказе и указывается в паспорте и на боковой стороне корпуса калибратора при помощи наклейки (шильдика) | |
Таблица 4 - Метрологические характеристики калибраторов температуры в части измерений электрических выходных сигналов от первичных преобразователей температуры и датчиков с унифицированным выходным сигналом___________________________________________
|
Наименование характеристики |
Значение |
|
Диапазоны измерений электрического сопротивления, Ом 1) |
от 0,01 до 400; от 1 до 4000 |
|
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления, Ом |
±(Е10-4^ИВ+5П0-5ЪПИ) 2) |
|
Единица младшего разряда при измерении электрического сопротивления, мОм |
1; 10 |
|
Диапазон измерений напряжения постоянного тока (при работе с термоэлектрическими преобразователями), мВ |
от -75 до 75 |
|
Диапазон измерений напряжения постоянного тока (при работе с датчиками с унифицированным выходным сигналом), В |
от -30 до +30 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ, В |
±(Е10-4^ИВ+5П0-5ЪПИ) |
|
Диапазон измерений силы постоянного тока, мА |
от -30 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
±(Е10-4^ИВ+5П0-5ЪПИ) |
|
Количество каналов измерений электрических сигналов |
2 |
|
1) Выбирается пользователем; 2) ИВ - измеренное значение величины, Ом (мВ, В, мА); ВПИ - верхний предел выбранного диапазона измерений, Ом (мВ, В, мА) | |
аблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Типы номинальных статических характеристик преобразования (НСХ) подключаемых термопреобразователей сопротивления в соответствии с ГОСТ 6б51-2о09 |
PtlOOO (а=0,00385 °С-1) PtlOO (а=0,00385 °С-1) PtlO (а=0,00385 °С-1) CulOO (а=0,00428 °С-1) Си50 (а=0,00428 °С-1) |
|
Типы НСХ подключаемых термоэлектрических преобразователей (ТП) в соответствии с ГОСТ Р 8.585-2001 |
S, В, R, К, Е, J, Т, N |
|
Габаритные размеры металлического блока сравнения, диаметрхвысота, мм |
030x150 |
|
Диаметры каналов универсального металлического блока, мм 1) - для модификаций АКЛЕС150, АКЛЕС930-150 - для модификаций АКЛЕС650, АКЛЕС930-650, АКЛЕС1200, АКЛЕС930-1200 |
4; 2x6; 8; 10 2x6; 8; 10 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 210 до 240 от 49 до 51 |
|
Потребляемая мощность, Вт, не более: - для модификаций АкЛес150, АКЛЕС930-150 - для модификаций АКЛЕС650, АКЛЕС930-650 - для модификаций АКЛЕС1200, АКЛЕС930-1200 |
600 1200 2100 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса калибратора (ширинахглубинахвысота), мм, не более (без учета ручки для переноски) - для модификаций АКЛЕС150, АКЛЕС650, АКЛЕС1200 - для модификаций АКЛЕС930-150, АКЛЕС930-650, АКЛЕС930-1200 |
190x355x350 190x350x360 |
|
Масса, кг, не более: - для модификаций АКЛЕС150, АКЛЕС650, АКЛЕС1200 - для модификаций АКЛЕС930-150, АКЛЕС930-650, АКЛЕС930-1200 |
12 13 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более |
от +15 до +25 80 |
|
1) - по заказу допускается изготовление металлических блоков с количеством и диаметрами каналов, отличающихся от универсальных | |
аблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
аблица 7
|
Наименование |
Обозначение |
Количество |
|
Калибратор температуры сухоблочный |
АКЛЕС п |
1 шт. |
|
Металлический блок сравнения |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
|
|( Обозначение модификации - в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе «Описание и работа» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
ТУ 26.51.70-002-41728601-2025 «Калибраторы температуры сухоблочные АКЛЕС.
Технические условия».
