Анализаторы жидкости промышленные Vishera
| Номер в ГРСИ РФ: | 99692-26 |
|---|---|
| Производитель / заявитель: | ООО "Тераконт", г.Пермь |
Анализаторы жидкости промышленные Vishera (далее - анализаторы) предназначены для автоматизированных измерений состава и свойств природных, технологических, промышленных, сточных вод по следующим показателям: активность ионов водорода (рН), активность ионов натрия (pNa), окислительно-восстановительный потенциал (ОВП), электродвижущая сила электродных систем (ЭДС), удельная электрическая проводимость (УЭП), массовая концентрация растворенного кислорода, массовая концентрация остаточного активного свободного хлора, массовая концентрация ионов натрия, массовая концентрация кремния (оксида кремния), массовая концентрация фосфат-ионов, массовая концентрация фосфора фосфатов, массовая концентрация ионов аммония, массовая концентрация азота аммонийного, массовая доля серной кислоты, массовая доля соляной кислоты, массовая доля гидроксида натрия, массовая доля азотной кислоты, массовая доля гидроксида калия, массовая доля хлорида натрия, а также солесодержание.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99692-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 22.10.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Анализаторы жидкости промышленные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Vishera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
Vishera 540-Na Vishera 540-Si Vishera 540-Si.1 Vishera 525-Cl Vishera 540-PO4 Vishera 540-NH4 Vishera 520-NH4 Vishera 520-DO Vishera 521-pH Vishera 521-EC Vishera 520-CAA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2158 от
22.10.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 02329f43-8a2a-548c-199a-67e01e0c9321 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Тераконт», РОССИЯ, 614042, г. Пермь, ул. Причальная, д. 27, оф. 1
Поверка
| Методика поверки / информация о поверке |
МП 130-241-2025 ГСИ. Анализаторы жидкости промышленные Vishera. Методика поверки
(с 22.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99692-26: Описание типа
2026-99692-26.pdf
|
Скачать | 361.5 КБ | |
|
99692-26: Методика поверки
МП 130-241-2025
2026-mp99692-26.pdf
|
Скачать | 7.4 MБ |
Описание типа
Назначение
Анализаторы жидкости промышленные Vishera (далее - анализаторы) предназначены для автоматизированных измерений состава и свойств природных, технологических, промышленных, сточных вод по следующим показателям: активность ионов водорода (рН), активность ионов натрия (pNa), окислительно-восстановительный потенциал (ОВП), электродвижущая сила электродных систем (ЭДС), удельная электрическая проводимость (УЭП), массовая концентрация растворенного кислорода, массовая концентрация остаточного активного свободного хлора, массовая концентрация ионов натрия, массовая концентрация кремния (оксида кремния), массовая концентрация фосфат-ионов, массовая концентрация фосфора фосфатов, массовая концентрация ионов аммония, массовая концентрация азота аммонийного, массовая доля серной кислоты, массовая доля соляной кислоты, массовая доля гидроксида натрия, массовая доля азотной кислоты, массовая доля гидроксида калия, массовая доля хлорида натрия, а также солесодержание.
Описание
Принцип действия анализаторов основан на потенциометрическом методе с ионоселективными электродами (для измерений рН, ОВП, массовых концентраций ионов натрия и ионов аммония), амперометрическом методе (для измерений массовых концентраций растворенного кислорода и остаточного активного свободного хлора), фотометрическом методе (для измерений массовых концентраций оксида кремния, фосфат-ионов, фосфора фосфатов, ионов аммония и азота аммонийного) и кондуктометрическом методе (для измерений УЭП, солесодержания и массовых долей серной кислоты, соляной кислоты, гидроксида натрия, азотной кислоты, гидроксида калия, хлорида натрия).
Потенциометрический метод с ионоселективным электродом основан на измерении зависимости потенциала электрода от концентрации определяемого иона относительно электрода сравнения.
При амперометрическом методе используется электрохимическая ячейка, состоящая из двух электродов, к которым прикладывается постоянное напряжение и измеряется ток, возникающий в результате электрохимической реакции на поверхности электрода. Ток пропорционален концентрации анализируемого вещества.
При фотометрическом определении к аликвоте исследуемой пробы добавляется один или несколько реагентов, с которыми определяемое вещество образует окрашенное соединение. Измерение массовой концентрации оксида кремния осуществляется при взаимодействии кремния с молибдатом аммония, в результате которого образуется молибдокремниевая кислота, окрашенная в синий цвет. Интенсивность окраски пропорциональна концентрации кремния в растворе. Измерение массовой концентрации фосфат-ионов и фосфора фосфатов осуществляется при взаимодействии фосфат-ионов с молибдатом аммония и аскорбиновой кислотой в кислой среде. Интенсивность окраски полученного фосфорно-молибденового комплекса пропорциональна концентрации фосфат-ионов и фосфора фосфатов. Измерение массовой концентрации ионов аммония и азота аммонийного осуществляется при взаимодействии ионов аммония с салицилат-ионами и хлором в присутствии нитропруссида натрия в щелочной среде. Интенсивность окраски полученного раствора пропорциональна концентрации ионов аммония и азота аммонийного.
При кондуктометрическом методе используется кондуктометрическая ячейка, состоящая из двух электродов, между которыми измеряется электрическая проводимость раствора. Измерение массовых долей серной кислоты, гидроксида натрия, азотной кислоты, гидроксида калия, хлорида натрия, соляной кислоты и солесодержания осуществляется на основе зависимости электропроводности от концентрации исследуемого раствора.
Анализаторы выпускаются в одиннадцати модификациях, различающихся конструкцией, техническими характеристиками и определяемыми компонентами (показателями) в соответствии с таблицей 1.
Конструктивно анализаторы модификаций Vishera 540-Na, Vishera 540-Si, Vishera 540-Si.1, Vishera 525-Cl, Vishera 540-PO4 и Vishera 540-NH4 выполнены в едином корпусе. Анализаторы модификаций Vishera 520-NH4, Vishera 520-DO, Vishera 521-pH, Vishera 521-EC и Vishera 520-CAA выполнены в виде блока обработки информации, к которому подключаются первичные преобразователи в виде датчиков.
Для анализаторов модификаций Vishera 540-Si и Vishera 540-Si.1 предусмотрено наличие блока отбора пробы, измерительной ячейки с контроллером, механической и воздушногидравлической систем, блока сброса продуктов реакции. Модификации между собой отличаются параметрами детектора.
Анализаторы модификации Vishera 540-Na содержат трехэлектродный блок измерений, блок подготовки пробы, воздушно-гидравлическую систему.
Корпус анализаторов модификации Vishera 525-Cl включает цифровой электрод, проточную камеру, механическую систему и модуль обработки, хранения данных.
Для анализаторов модификаций Vishera 540-PO4 и Vishera 540-NH4 предусмотрено наличие блока подготовки пробы, измерительной ячейки с контроллером, механической и гидравлической систем, блока сброса продуктов реакции. Модификации между собой отличаются параметрами детектора.
Анализаторы модификации Vishera 520-CAA предусматривают работу с девятью типами датчиков измерений одного исполнения, но работающими в разных температурных диапазонах.
Анализаторы модификаций Vishera 540-Na, Vishera 540-Si, Vishera 540-Si.1 Vishera 540-PO4 и Vishera 540-NH4 снабжены сенсорными экранами для управления. Анализаторы модификаций Vishera 520-NH4, Vishera 525-Cl, Vishera 520-DO, Vishera 521-pH, Vishera 521-EC и Vishera 520-САА имеют светодиодный ЖК-экран и набор из пяти кнопок, с помощью которых можно задавать и контролировать параметры.
|
Таблица 1 - Модис |
шкации анализаторов | ||
|
Модификация |
Датчик |
Назначение |
Количество каналов* |
|
Vishera 540-Na |
- |
Измерение массовой концентрации ионов натрия |
от 1 до 4 |
|
Измерение pNa | |||
|
Vishera 540-Si |
- |
Измерение массовой концентрации кремния (оксида кремния) |
от 1 до 6 |
|
Vishera 540-Si.1 | |||
|
Vishera 525-Cl |
BH-484-C1.2 |
Измерение массовой концентрации остаточного активного свободного хлора |
1 |
|
Модификация |
Датчик |
Назначение |
Количество каналов* |
|
Vishera 540-PO4 |
- |
Измерение массовой концентрации фосфат-ионов |
1 |
|
Измерение массовой концентрации фосфора фосфатов | |||
|
Vishera 540-NH4 |
- |
Измерение массовой концентрации ионов аммония |
1 |
|
Измерение массовой концентрации азота аммонийного | |||
|
Vishera 520-NH4 |
NH4-521 |
Измерение массовой концентрации ионов аммония |
1 |
|
Vishera 520-DO |
DO-208F |
Измерение массовой концентрации растворенного кислорода |
от 1 до 2 |
|
Vishera 521-pH |
PH-8022 PH-8023 |
Измерение рН |
от 1 до 2 |
|
ORP-8083 |
Измерение ОВП | ||
|
- |
Измерение ЭДС | ||
|
Vishera 521-EC |
EC-DDG-0.01 |
Измерение УЭП |
от 1 до 2 |
|
EC-DDG-0.1 |
Измерение УЭП | ||
|
EC-DDG-1.0 |
Измерение УЭП | ||
|
Vishera 520-САА |
EC-DDG-AA |
Измерение УЭП |
от 1 до 2 |
|
EC-DDG-AA.NACL |
Измерение УЭП | ||
|
Измерение массовой доли хлорида натрия | |||
|
EC-DDG-AA.HCL |
Измерение УЭП | ||
|
Измерение массовой доли соляной кислоты | |||
|
EC-DDG- AA.HNO3 |
Измерение УЭП | ||
|
Измерение массовой доли азотной кислоты | |||
|
EC-DDG-AA.H2SO4 |
Измерение УЭП | ||
|
Измерение массовой доли серной кислоты | |||
|
EC-DDG-AA.KOH |
Измерение УЭП | ||
|
Измерение массовой доли гидроксида калия | |||
|
EC-DDG-AA.NAOH |
Измерение УЭП | ||
|
Измерение массовой доли гидроксида натрия | |||
|
EC-DDG-AA.H3PO4 |
Измерение УЭП | ||
|
EC-DDG-AA.S |
Измерение УЭП | ||
|
Измерение солесодержания | |||
|
*Количество каналов определяется заказной комплектацией исходя из возможности подключения. | |||
Маркировочная этикетка для модификаций Vishera 540-Na, Vishera 540-Si, Vishera 540-Si.1, Vishera 525-Cl, Vishera 540-PO4, Vishera 540-NH4 наносится на левую боковую панель корпуса анализатора. Маркировочная этикетка содержит информацию о наименовании, производителе и серийном номере анализатора. Маркировочная этикетка для модификаций Vishera 520-NH4, Vishera 520-DO, Vishera 521-pH, Vishera 521-EC, Vishera 520-CAA наносится на верхнюю панель методом наклейки. Маркировочная этикетка содержит информацию о наименовании, производителе и серийном номере анализатора. Серийный номер анализатора имеет цифровой или буквенно-цифровой формат, наносится типографским способом на клеевую этикетку.
Каждому датчику присвоен собственный серийный номер, имеющий цифровой или буквенно-цифровой формат. Серийный номер датчика наносится типографским способом на клеевую этикетку на соединительный кабель или корпус датчика, а также приведен в паспорте.
Общий вид анализаторов приведён на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.
Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.

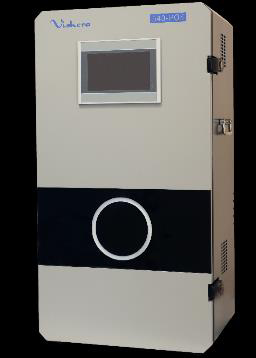

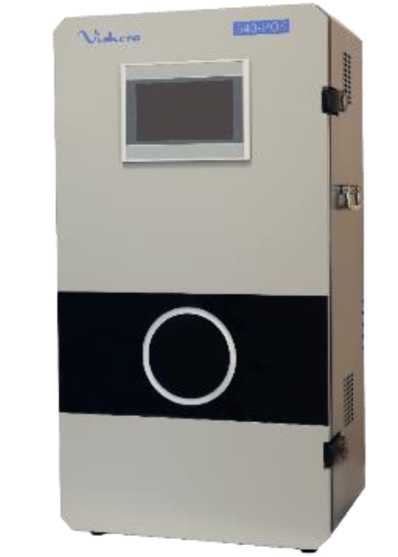

Vishera 540-PO4, Vishera 540-NH4

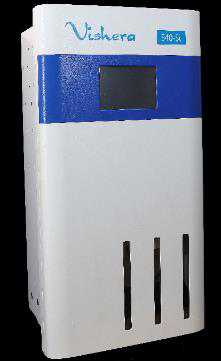

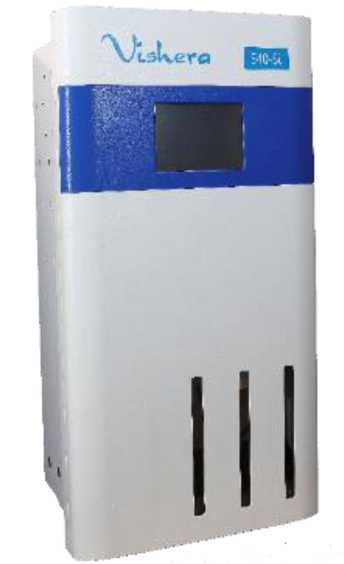

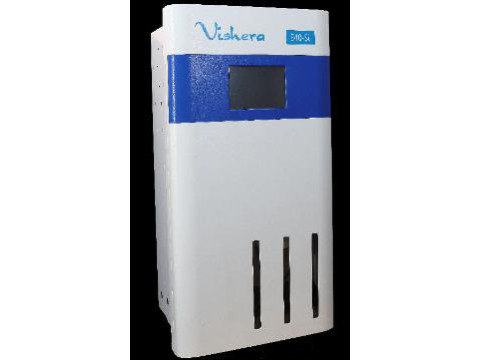

Vishera 540-Na, Vishera 540-Si, Vishera 540-Si.1

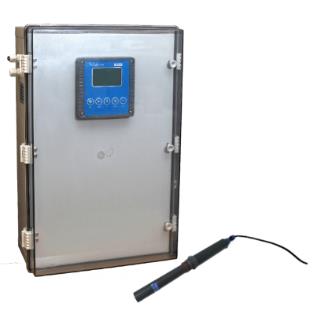

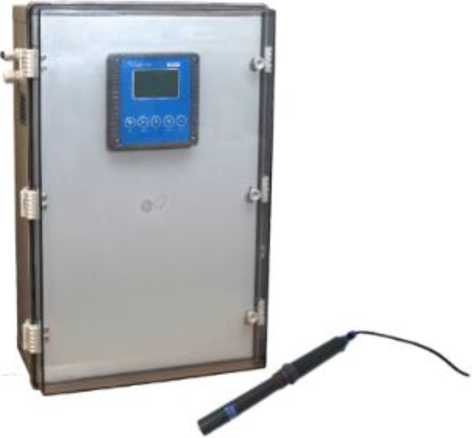

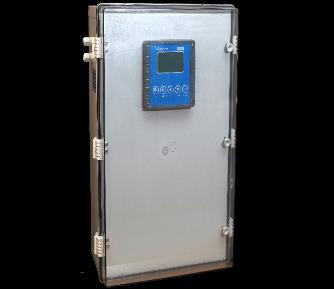

Vishera 525-Cl с датчиком BH-484-Cl.2
Vishera 520-NH4 с датчиком NH4-521

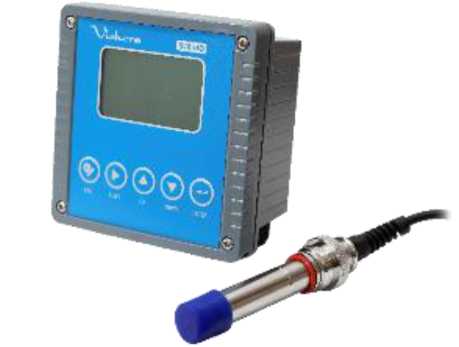

Vishera 520-DO с датчиком DO-208F

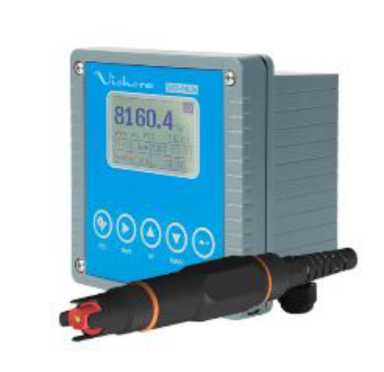

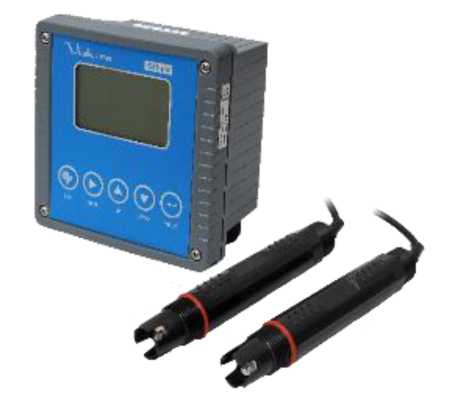

Vishera 521-pH с датчиками PH-8022, PH-8023, ORP-8083

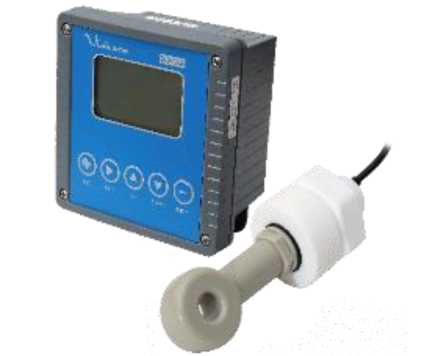

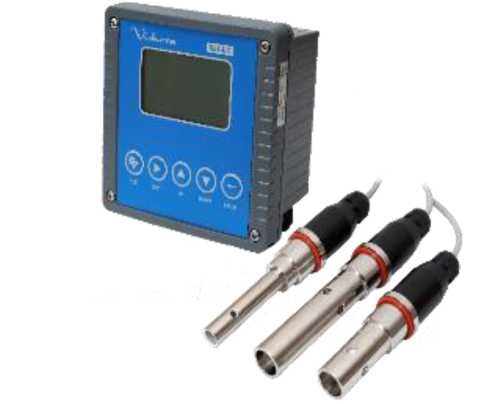

Vishera 521-EC с датчиками EC-DDG-0.01, EC-DDG-0.1, EC-DDG-1.0
Vishera 520-САА с датчиками EC-DDG-AA, EC-DDG-AA.NACL, EC-DDG-AA.HCL, EC-DDG-AA.HNO3, EC-DDG-AA.H2SO4, EC-DDG-AA.KOH, EC-DDG-AA.NAOH, EC-DDG-AA.H3PO4, EC-DDG-AA.S
Рисунок 1 - Общий вид анализаторов жидкости промышленных Vishera

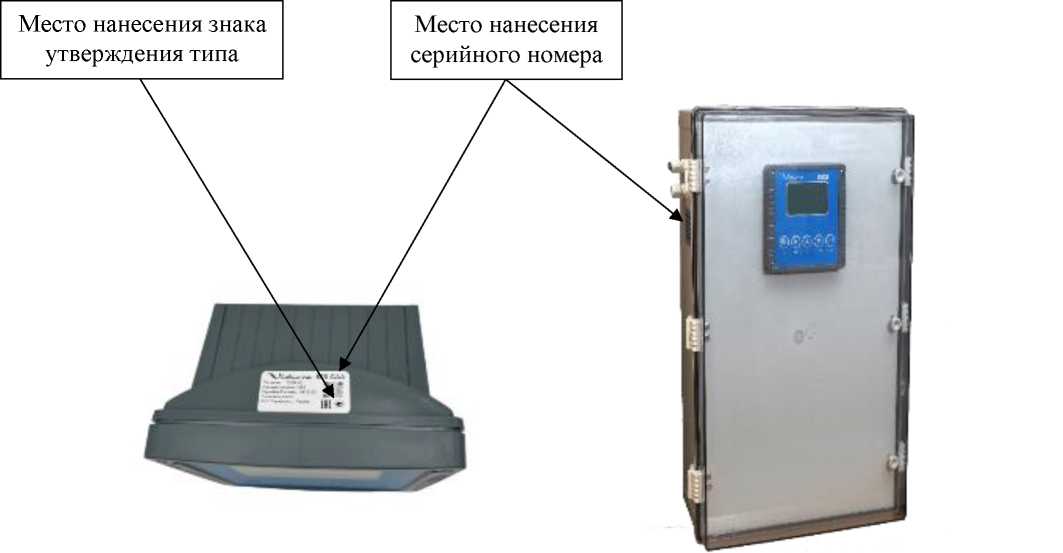

Рисунок 2 - Место нанесения серийного номера на анализаторы жидкости промышленные Vishera
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое осуществляет обработку, отображение и передачу результатов измерений и является метрологически значимым.
Основные функции ПО - прием и преобразование первичной измерительной информации, хранение градуировочных характеристик, обработка и отображение текущих результатов измерений, формирование архива по измеряемым и рассчитываемым параметрам, отображение текущих результатов измерений и просмотр архива, отображение предаварийных и аварийных состояний, передача по запросу накопленной информации на внешний удаленный компьютер (сервер). Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Модификация |
Идентификационные данные | ||
|
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО | |
|
Vishera 540-Na |
- |
2.004.XX1) |
- |
|
Vishera 540-Si |
- |
2.004.XX1) |
- |
|
Vishera 540-Si.1 |
- |
2.004.XX1) |
- |
|
Vishera 525-Cl |
- |
1.XX1) |
- |
|
Vishera 540-PO4 |
- |
V1.3.XX1) |
- |
|
Vishera 540-NH4 |
- |
V1.3.XX1) |
- |
|
Vishera 520-NH4 |
- |
1.ХХ1) |
- |
|
Vishera 520-DO |
- |
2.XX1) |
- |
|
Vishera 521-pH |
- |
1.XX1) |
- |
|
Vishera 521-EC |
- |
1.XX1) |
- |
|
Vishera 520-CAA |
- |
1.XX1) |
- |
1) «ХХ» относится к метрологически незначимой части ПО. Каждое значение «Х» может принимать значения от 0 до 9 или полностью отсутствовать.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании характеристик.
Технические характеристики
Метрологические и технические характеристики анализаторов представлены в таблицах 3 - 5. Основные технические характеристики датчиков представлены в таблице 6.
Таблица 3 - Метрологические характеристики анализаторов
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 540-Na |
Диапазон измерений массовой концентрации ионов натрия, мг/дм3 |
от 0,0002 до 230 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации ионов натрия, мг/дм3 |
±0,3-С* | |
|
Диапазон измерений pNa |
от 2 до 8 | |
|
Пределы допускаемой абсолютной погрешности измерений pNa |
±0,12 |
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 540-Si |
Диапазон измерений массовой концентрации кремния (оксида кремния), мкг/дм3 |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации кремния (оксида кремния), %, в поддиапазонах: - от 5 до 100 мкг/дм3 включ. - св. 100 до 200 мкг/дм3 включ. - св. 200 до 500 мкг/дм3 |
±10 ±5 ±10 | |
|
Vishera 540-Si.1 |
Диапазон измерений массовой концентрации кремния (оксида кремния), мкг/дм3 |
от 500 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации кремния (оксида кремния), % |
±10 | |
|
Vishera 525-Cl |
Диапазон измерений массовой концентрации остаточного активного свободного хлора, мг/дм3 |
от 0,01 до 2 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации остаточного активного свободного хлора, мг/дм3, в поддиапазонах: от 0,01 до 0,2 мг/дм3 включ. св. 0,2 до 2,0 мг/дм3 |
±(0,005+0,2-С)* ±(0,1+0,1-С)* | |
|
Vishera 540-PO4 |
Диапазон измерений массовой концентрации фосфат-ионов, мг/дм3 |
от 0,01 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации фосфат-ионов, мг/дм3 |
±(0,002+0,1-С)* | |
|
Диапазон измерений массовой концентрации фосфора фосфатов, мг/дм3 |
от 0,003 до 97,9 | |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации фосфора фосфатов, мг/дм3 |
±(0,002+0,1-С)* | |
|
Vishera 540-NH4 |
Диапазон измерений массовой концентрации ионов аммония, мг/дм3 |
от 0,01 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации ионов аммония, мг/дм3 |
±(0,002+0,08-С)* | |
|
Диапазон измерений массовой концентрации азота аммонийного, мг/дм3 |
от 0,0078 до 389 | |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации азота аммонийного, мг/дм3 |
±(0,002+0,08-С)* |
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 520-NH4 |
Диапазон измерений массовой концентрации ионов аммония, мг/дм3 |
от 0,05 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации ионов аммония, мг/дм3 |
±(0,02+0,05^С)* | |
|
Vishera 520-DO |
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 |
от 0,015 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3 |
±(0,01+0,15-С)* | |
|
Vishera 521-pH с датчиком PH-8022 |
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,06 | |
|
Диапазон измерений ЭДС, мВ |
от -2000 до +2000 | |
|
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ |
±1 | |
|
Vishera 521-pH с датчиком PH-8023 |
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений pH |
±0,03 | |
|
Диапазон измерений ЭДС, мВ |
от -2000 до +2000 | |
|
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ |
±1 | |
|
Vishera 521-pH с датчиком ORP-8083 |
Диапазон измерений ОВП, мВ |
от -154 до +1300 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
±20 | |
|
Диапазон измерений ЭДС, мВ |
от -2000 до +2000 | |
|
Пределы допускаемой абсолютной погрешности измерений ЭДС, мВ |
±1 | |
|
Vishera 521-EC с датчиком EC-DDG-0.01 |
Диапазон измерений УЭП, мкСм/см |
от 0,5 до 20 |
|
Пределы допускаемой относительной погрешности измерений УЭП, % |
±10 | |
|
Vishera 521-EC с датчиком EC-DDG-0.1 |
Диапазон измерений УЭП, мкСм/см |
от 0,5 до 200 |
|
Пределы допускаемой относительной погрешности измерений УЭП, % |
±6 | |
|
Vishera 521-EC с датчиком EC-DDG-1.0 |
Диапазон измерений УЭП, мкСм/см |
от 0,5 до 2000 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах измерений: от 0,5 до 100 мкСм/см включ. св. 100 до 2000 мкСм/см |
±20 ±10 | |
|
Vishera 520-CAA с датчиком EC-DDG-AA |
Диапазон измерений УЭП, мСм/см |
от 0,05 до 1000 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах: от 0,05 до 0,5 мСм/см включ. св. 0,5 до 10 мСм/см включ. св. 10 до 1000 мСм/см |
±15 ±10 ±5 |
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 520-CAA с датчиком EC-DDG-AA.NACL |
Диапазон измерений УЭП, мСм/см |
от 0,05 до 1000 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах: от 0,05 до 0,5 мСм/см включ. св. 0,5 до 10 мСм/см включ. св. 10 до 1000 мСм/см |
±15 ±10 ±5 | |
|
Диапазон измерений массовой доли хлорида натрия, % |
от 0,1 до 25 | |
|
Пределы допускаемой относительной погрешности измерений массовой доли хлорида натрия, % |
±7 | |
|
Vishera 520-CAA с датчиком EC-DDG-AA.HCL |
Диапазон измерений УЭП, мСм/см |
от 0,05 до 1000 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах: от 0,05 до 0,5 мСм/см включ. св. 0,5 до 10 мСм/см включ. св. 10 до 1000 мСм/см |
±15 ±10 ±5 | |
|
Диапазон измерений массовой доли соляной кислоты, % |
от 0,1 до 16 | |
|
от 21 до 38 | ||
|
Пределы допускаемой относительной погрешности измерений массовой доли соляной кислоты, % |
±7 | |
|
Vishera 520-CAA с датчиком EC-DDG-AA.HNO3 |
Диапазон измерений УЭП, мСм/см |
от 0,05 до 1000 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах: от 0,05 до 0,5 мСм/см включ. св. 0,5 до 10 мСм/см включ. св. 10 до 1000 мСм/см |
±15 ±10 ±5 | |
|
Диапазон измерений массовой доли азотной кислоты, % |
от 0,1 до 30 | |
|
от 40 до 95 | ||
|
Пределы допускаемой относительной погрешности измерений массовой доли азотной кислоты, % |
±7 |
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 520-CAA с датчиком EC-DDG-AA.H2SO4 |
Диапазон измерений УЭП, мСм/см |
от 0,05 до 1000 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах: от 0,05 до 0,5 мСм/см включ. св. 0,5 до 10 мСм/см включ. св. 10 до 1000 мСм/см |
±15 ±10 ±5 | |
|
Диапазон измерений массовой доли серной кислоты, % |
от 0,1 до 28 | |
|
от 40 до 80 | ||
|
от 92 до 100 | ||
|
Пределы допускаемой относительной погрешности измерений массовой доли серной кислоты, % |
±8 | |
|
Vishera 520-CAA с датчиком EC-DDG-AA.NAOH |
Диапазон измерений УЭП, мСм/см |
от 0,05 до 1000 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах: от 0,05 до 0,5 мСм/см включ. св. 0,5 до 10 мСм/см включ. св. 10 до 1000 мСм/см |
±15 ±10 ±5 | |
|
Диапазон измерений массовой доли гидроксида натрия, % |
от 0,1 до 15 | |
|
от 20 до 50 | ||
|
Пределы допускаемой относительной погрешности измерений массовой доли гидроксида натрия, % |
±3 | |
|
Vishera 520-CAA с датчиком EC-DDG-AA.KOH |
Диапазон измерений УЭП, мСм/см |
от 0,05 до 1000 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах: от 0,05 до 0,5 мСм/см включ. св. 0,5 до 10 мСм/см включ. св. 10 до 1000 мСм/см |
±15 ±10 ±5 | |
|
Диапазон измерений массовой доли гидроксида калия, % |
от 0,1 до 25 | |
|
от 27 до 42 | ||
|
Пределы допускаемой относительной погрешности измерений массовой доли гидроксида калия, % |
±25 | |
|
Vishera 520-CAA с датчиком EC-DDG-AA.H3PO4 |
Диапазон измерений УЭП, мСм/см |
от 0,05 до 1000 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах: от 0,05 до 0,5 мСм/см включ. св. 0,5 до 10 мСм/см включ. св. 10 до 1000 мСм/см |
±15 ±10 ±5 |
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 520-CAA с датчиком EC-DDG-AA.S |
Диапазон измерений УЭП, мСм/см |
от 0,05 до 200 |
|
Пределы допускаемой относительной погрешности измерений УЭП, %, в поддиапазонах: от 0,05 до 0,5 мСм/см включ. св. 0,5 до 10 мСм/см включ. св. 10 до 200 мСм/см |
±15 ±10 ±5 | |
|
Диапазон измерений солесодержания, г/дм3 |
от 0,02 до 100 | |
|
Пределы допускаемой относительной погрешности измерений солесодержания, % |
±10 | |
|
*С - измеренное значение показателя. | ||
Таблица 4 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение для модификации | |||
|
Vishera 540Na, Vishera 540-Si, Vishera 540- Si.1 |
Vishera 540-PO4, Vishera 540-NH4 |
Vishera 525Cl |
Vishera 520-NH4, Vishera 520-DO, Vishera 521-pH, Vishera 521-EC, Vishera 520-САА | |
|
Габаритные размеры, мм, не более | ||||
|
- длина |
460 |
450 |
400 |
104 |
|
- высота |
770 |
850 |
600 |
144 |
|
- ширина |
300 |
350 |
220 |
144 |
|
Масса, кг, не более |
40 |
40 |
20 |
1,0 |
|
Параметры электрического | ||||
|
питания: | ||||
|
- напряжение постоянного тока, В, не более |
24 | |||
|
- напряжение переменного тока, В |
230±10% |
230±10 % | ||
|
- частота переменного тока, Гц |
50 |
50 | ||
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, °С |
от +5 до +45 | |||
|
- относительная влажность, |
85 | |||
|
%, не более | ||||
Таблица 5 - Диапазоны показаний анализаторов
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 540-Na |
Диапазон показаний массовой концентрации ионов натрия, мг/дм3 |
от 0 до 230 |
|
Vishera 540-Si |
Диапазон показаний массовой концентрации кремния (оксида кремния), мкг/дм3 |
от 0 до 500 |
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 540-Si.1 |
Диапазон показаний массовой концентрации кремния (оксида кремния), мкг/дм3 |
от 0 до 1000 |
|
Vishera 525-Cl |
Диапазон показаний массовой концентрации остаточного активного свободного хлора, мг/дм3 |
от 0 до 5 |
|
Vishera 540-PO4 |
Диапазон показаний массовой концентрации фосфат-ионов, мг/дм3 |
от 0 до 300 |
|
Диапазон показаний массовой концентрации фосфора фосфатов, мг/дм3 |
от 0 до 97,9 | |
|
Vishera 540-NH4 |
Диапазон показаний массовой концентрации ионов аммония, мг/дм3 |
от 0 до 500 |
|
Диапазон показаний массовой концентрации азота аммонийного, мг/дм3 |
от 0 до 389 | |
|
Vishera 520-NH4 |
Диапазон показаний массовой концентрации ионов аммония, мг/дм3 |
от 0 до 500 |
|
Vishera 520-DO |
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3 |
от 0 до 20 |
|
Vishera 521-EC с датчиком EC-DDG-0.01 |
Диапазон показаний УЭП, мкСм/см |
от 0 до 20 |
|
Vishera 521-EC с датчиком EC-DDG-0.1 |
Диапазон показаний УЭП, мкСм/см |
от 0 до 200 |
|
Vishera 521-EC с датчиком EC-DDG-1.0 |
Диапазон показаний УЭП, мкСм/см |
от 0 до 2000 |
|
Vishera 520-CAA с датчиками EC-DDG-AA, EC-DDG-AA.NACL, EC-DDG-AA.HCL, EC-DDG-AA.HNO3, EC-DDG-AA.H2SO4, EC-DDG-AA.KOH, EC-DDG-AA.NAOH, EC-DDG-AA.H3PO4, EC-DDG-AA.S |
Диапазон показаний УЭП, мСм/см |
от 0 до 2000 |
|
Vishera 520-CAA с датчиком EC-DDG-AA.NACL |
Диапазон показаний массовой доли хлорида натрия, % |
от 0 до 25 |
|
Vishera 520-CAA с датчиком EC-DDG-AA.HCL |
Диапазон показаний массовой доли соляной кислоты, % |
от 0 до 16 |
|
от 21 до 38 | ||
|
Vishera 520-CAA с датчиком EC-DDG-AA.HNO3 |
Диапазон показаний массовой доли азотной кислоты, % |
от 0 до 30 |
|
от 40 до 95 | ||
|
Vishera 520-CAA с датчиком EC-DDG-AA.H2SO4 |
Диапазон показаний массовой доли серной кислоты, % |
от 0 до 28 |
|
от 40 до 80 | ||
|
от 92 до 100 | ||
|
Vishera 520-CAA с датчиком EC-DDG-AA.NAOH |
Диапазон показаний массовой доли гидроксида натрия, % |
от 0 до 15 |
|
от 20 до 50 | ||
|
Vishera 520-CAA с датчиком EC-DDG-AA.KOH |
Диапазон показаний массовой доли гидроксида калия, % |
от 0 до 25 |
|
от 27 до 42 | ||
|
Vishera 520-CAA с датчиком EC-DDG-AA.H3PO4 |
Диапазон показаний массовой доли ортофосфорной кислоты, % |
от 0 до 47 |
Таблица 6 - Основные технические характеристики датчиков
|
Обозначение датчика |
Г абаритные размеры датчика(длина / диаметр), мм, не более |
Масса датчика, г, не более |
Напряжение постоянного тока, В |
Условия эксплуатации | |
|
температур а окружающе й среды, °С |
относительн ая влажность, %, не более | ||||
|
NH4-521 |
175 / 40 |
600 |
от 9 до 36 |
от +5 до +45 |
85 |
|
PH-8022 |
175 / 28 |
400 |
от 9 до 36 |
от +5 до +45 |
85 |
|
PH-8023 |
175 / 28 |
400 |
от 9 до 36 |
от +5 до +45 |
85 |
|
ORP-8083 |
175 / 28 |
400 |
от 9 до 36 |
от +5 до +45 |
85 |
|
BH-484-C1.2 |
350 / 28 |
600 |
от 9 до 36 |
от +5 до +45 |
85 |
|
DO-208F |
130 / 20 |
700 |
от 9 до 36 |
от +5 до +45 |
85 |
|
EC-DDG-0.01 |
171 / 20 |
500 |
от 9 до 36 |
от +5 до +45 |
85 |
|
EC-DDG-0.1 |
131 / 20 |
400 |
от 9 до 36 |
от +5 до +45 |
85 |
|
EC-DDG-1.0 |
152 / 12 |
400 |
от 9 до 36 |
от +5 до +45 |
85 |
|
EC-DDG-AA |
165 / 46 |
700 |
12 |
от +5 до +45 |
85 |
|
EC-DDG-AA.NACL |
165 / 46 |
700 |
12 |
от +5 до +45 |
85 |
|
EC-DDG-AA.HCL |
165 / 46 |
700 |
12 |
от +5 до +45 |
85 |
|
EC-DDG-AA.HNO3 |
165 / 46 |
700 |
12 |
от +5 до +45 |
85 |
|
EC-DDG-AA.H2SO4 |
165 / 46 |
700 |
12 |
от +5 до +45 |
85 |
|
EC-DDG-AA.KOH |
165 / 46 |
700 |
12 |
от +5 до +45 |
85 |
|
EC-DDG-AA.NAOH |
165 / 46 |
700 |
12 |
от +5 до +45 |
85 |
|
EC-DDG-AA.H3PO4 |
165 / 46 |
700 |
12 |
от +5 до +45 |
85 |
|
EC-DDG-AA.S |
165 / 46 |
700 |
12 |
от +5 до +45 |
85 |
Знак утверждения типа
наносится на маркировочную этикетку анализатора и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Анализатор жидкости промышленный |
Vishera |
1 шт. |
|
2 Принадлежности для подключения анализатора |
- |
1 шт. |
|
3 Комплект принадлежностей |
- |
1 шт. |
|
4 Паспорт |
- |
1 экз. |
|
5 Руководство по эксплуатации |
- |
1 экз. |
|
6 Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в главе «Устройство прибора» Руководств по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 23.03.2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»;
Приказ Росстандарта от 09.02.2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Росстандарта от 02.02.2026 г. № 166 «Об утверждении Государственного первичного эталона единицы удельной электрической проводимости жидкостей и Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Росстандарта от 25.07.2023 г. № 1505 «Об утверждении государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
ТУ 26.51.53-007-22615133-2025 Анализаторы жидкости промышленные Vishera 52Х, 54Х. Технические условия.
