Комплексы цифровой радиографии ТехВизор «Система 1»

Назначение

Комплексы цифровой радиографии ТехВизор «Система 1» (далее - комплексы) предназначены для измерений линейных размеров дефектов кольцевых сварных соединений труб, отображенных на цифровом радиографическом изображении, в том числе поперечных линейных размеров дефектов и высоты объемных дефектов объектов контроля.

Описание

Принцип действия комплексов основан на радиографическом методе неразрушающего контроля.

На трубу со сварным соединением диаметром от 108 до 1420 мм устанавливается направляющий пояс с закрепленной на нем кареткой с детектором рентгеновского излучения (далее - детектор), которая перемещается вдоль сварного соединения по направляющему поясу. С другой стороны объекта контроля устанавливается источник рентгеновского излучения. Рентгеновское излучение, генерируемое источником рентгеновского излучения, попадает на детектор и формирует радиографическое изображение участка сварного соединения, напротив которого расположен детектор. При контроле детектор перемещается вдоль всего сварного соединения для получения радиографического изображения по всей длине сварного соединения. Далее изображение сварного соединения передается на персональный компьютер (далее - ПК).

При проведении измерений поперечных линейных размеров дефектов сварных соединений труб диаметром от 108 до 500 мм применяется схема сканирования «Фронтально», при диаметре труб диаметром свыше 500 до 1420 мм применяют схемы сканирования «Панорамно» или «Фронтально». При схеме сканирования «Панорамно» источник рентгеновского излучения устанавливается во внутрь трубы, при схеме сканирования «Фронтально» источник рентгеновского излучения устанавливается на каретку источника рентгеновского излучения, которая закреплена на противоположной стороне от детектора на направляющем поясе. При выполнении измерений на трубах диаметром от 108 до 260 мм дополнительно используется кронштейн для крепления кареток детектора и источника рентгеновского излучения.

Для измерений поперечных линейных размеров объектов, отображенных на цифровом радиографическом изображении кольцевого сварного соединения труб, оператор-дефектоскопист на ПК устанавливает по краям радиографического изображения объекта контроля маркеры, между которыми ПО вычисляет расстояние. Для вычисления размеров объекта контроля ПО использует эквивалентные размеры пикселя, полученные в процессе предварительной калибровки по объекту с известными размерами, установленному на объекте контроля.

Для измерений высоты объемных дефектов оператор-дефектоскопист на ПК рисует на радиографическом изображении кольцевого сварного соединения труб контур таким образом, чтобы он полностью охватывал дефект, высоту которого необходимо измерить. Для вычисления высоты объемных дефектов ПО использует уровни сигнала внутри и снаружи радиографического изображения отверстий известной глубины и диаметра, расположенных в установленном на объекте контроля калибровочном образце известной толщины.

Комплексы состоят из детектора, каретки детектора, каретки источника рентгеновского излучения, направляющего пояса, портативного ПК с программным обеспечением СканСистем.

Комплексы выпускаются в следующих модификациях: 1723, 2532, 1230, 1230B, 2329, 2531, 1025А и 1043А, отличающихся размером активной части детектора и размером пикселя, указанными в таблице 1.

Таблица 1 - Модификации детекторов

У модификаций 1025А и 1043А приемная часть детектора выполнена в виде гибкой конструкции.

Детектор комплекса может быть отсоединен от каретки и использоваться как автономное устройство для получения, хранения и передачи радиографических изображений.

Нанесение знака поверки на средство измерений не предусмотрено. Серийный номер в цифровом формате наносится методом печати на маркировочные наклейки, расположенные на задней панели детектора комплекса, на передней панели каретки детектора и на каретку источника рентгеновского излучения. Также допускается нанесение серийного номера на передний корпус транспортировочных кейсов, на сменные батареи питания, ПК.

Общий вид комплекса в транспортировочных кейсах представлен на рисунке 1. Общий вид каретки детектора с установленным детектором с указанием места нанесения серийного номера представлен на рисунке 2. Общий вид беспроводного пульта управления каретками и каретка источника рентгеновского излучения с указанием места нанесения серийного номера представлены на рисунке 3. Общий вид зарядного устройства со сменными батареями питания представлены на рисунке 4. Общий вид детекторов для модификаций 1723, 2532, 1230, 1230B, 2329, 2531 представлены на рисунке 5. Общий вид детекторов для модификаций 1025А, 1043А представлены на рисунке 6. Общий вид ПК представлен на рисунке 7.

Защита комплекса от несанкционированного доступа обеспечивается нанесением на детектор пломбы, представляющей собой саморазрушающуюся наклейку, в месте, указанном на рисунке 8. Место нанесения серийного номера на детекторе указано на рисунке 9.

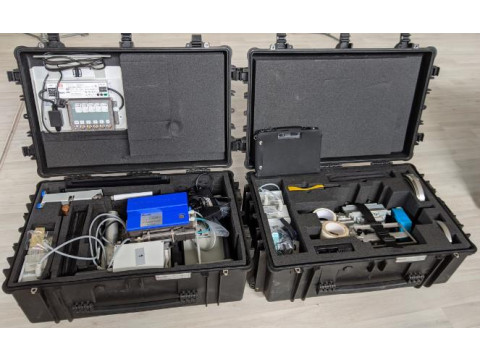

Рисунок 1 - Общий вид комплекса в транспортировочных кейсах

Место нанесения серийного номера

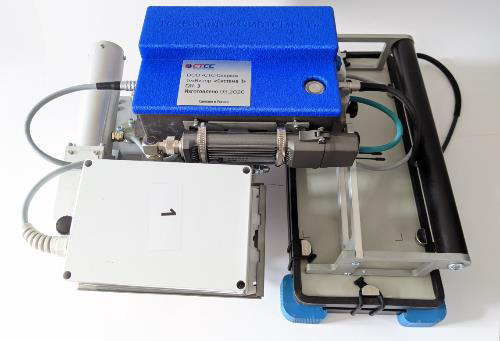

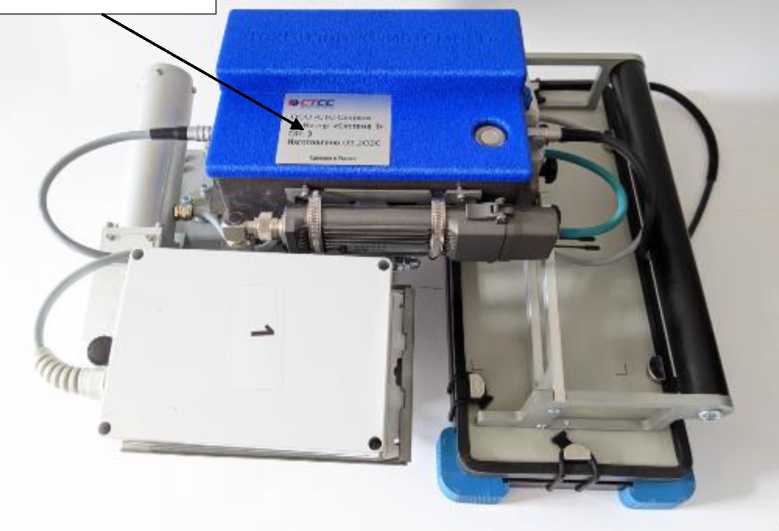

Рисунок 2 - Общий вид каретки детектора с установленным детектором с указанием места нанесения серийного номера

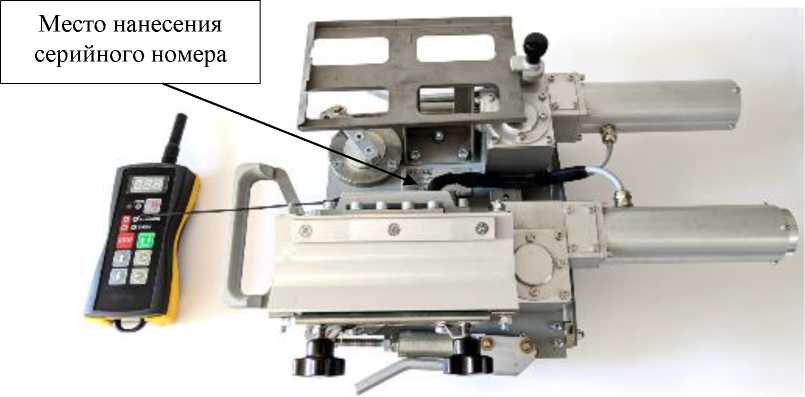

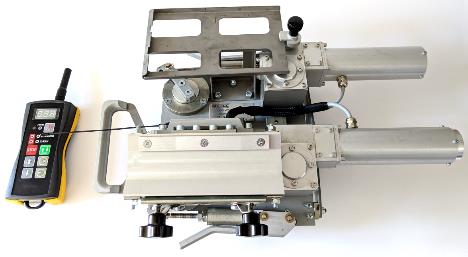

Рисунок 3 - Общий вид беспроводного пульта управления каретками и каретка источника рентгеновского излучения с указанием места нанесения серийного номера

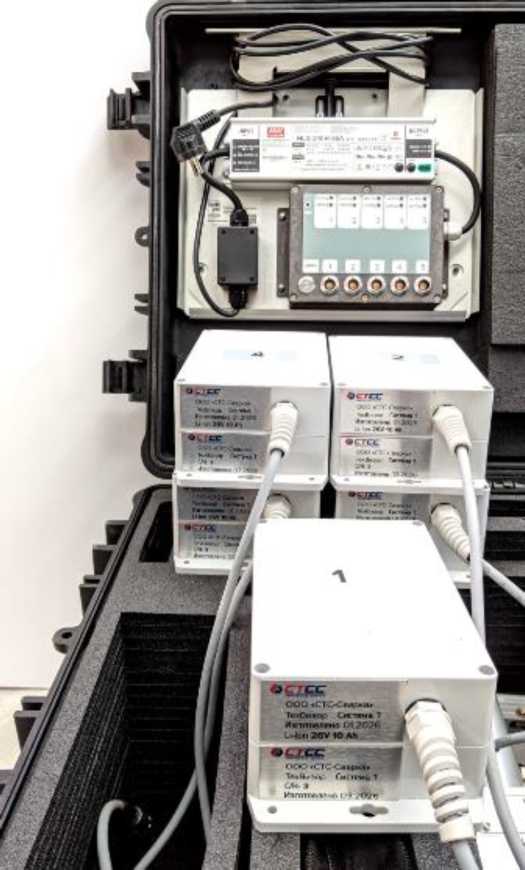

Рисунок 4 - Общий вид зарядного устройства со сменными батареями питания

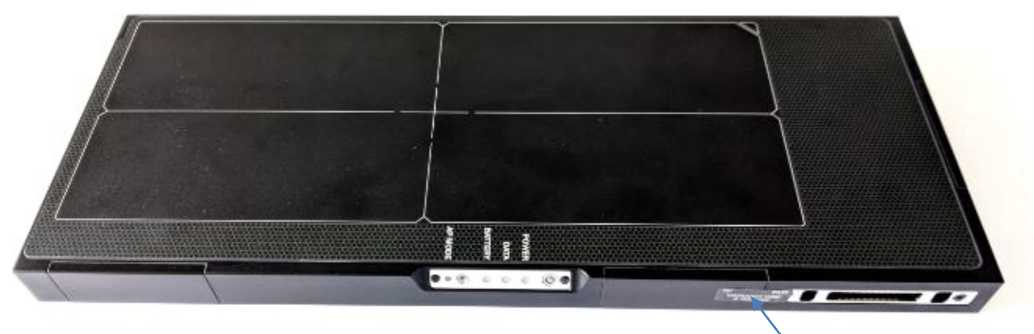

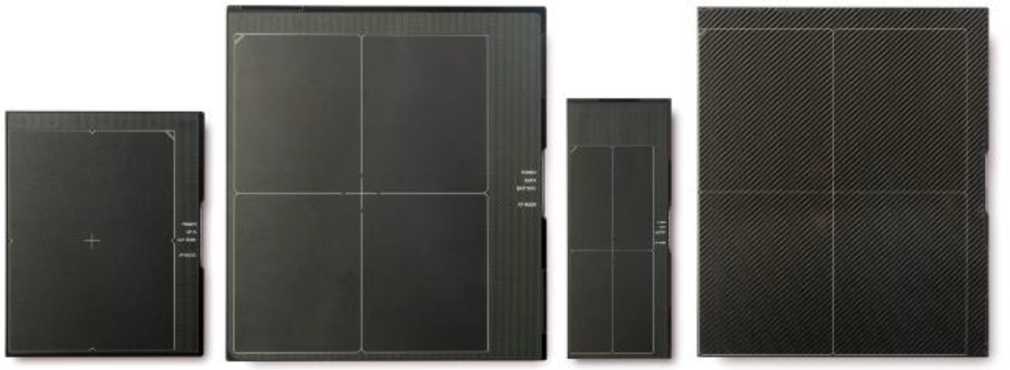

Рисунок 5 - Общий вид детекторов для модификаций 1723, 2532, 1230, 1230B, 2329, 2531

Рисунок 6 - Общий вид детекторов для модификаций 1025А, 1043А

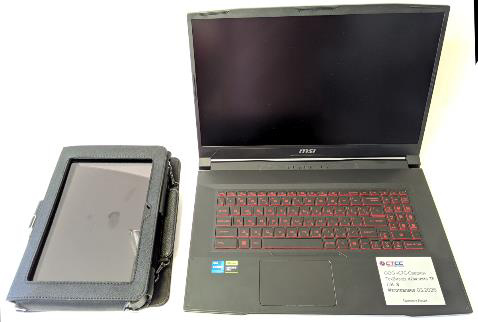

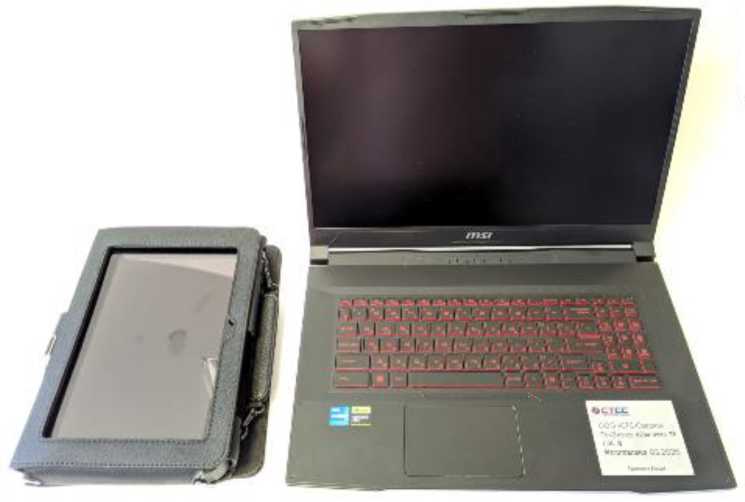

Рисунок 7 - Общий вид ПК

Место пломбировки

Рисунок 8 - Схема пломбировки от несанкционированного доступа

Место нанесения серийного номера

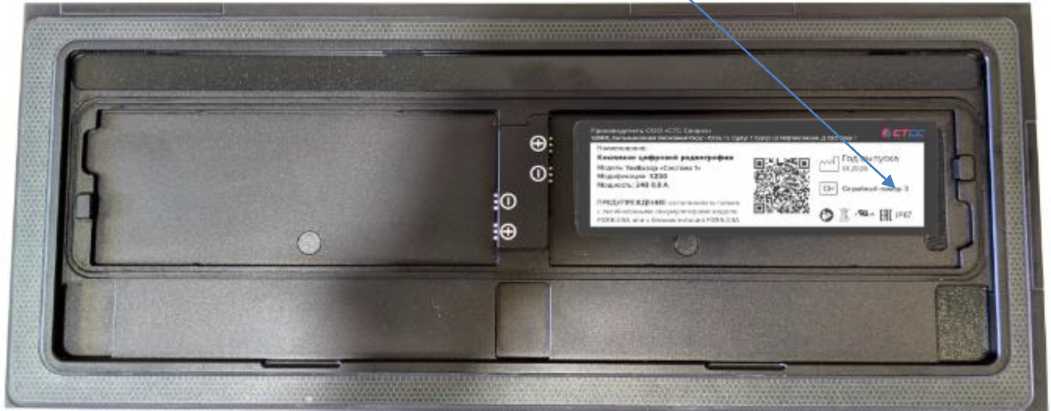

Рисунок 9 - Место нанесения серийного номера на детекторе

Программное обеспечение

Программное обеспечение СканСистем, входящее в состав комплексов, позволяет отображать на экране ПК полученное радиографическое изображение кольцевого сварного соединения труб, проводить линейные измерения размеров объектов контроля и высоты объемных дефектов на полученном радиографическом изображении, выполнять калибровки, необходимые для проведения измерений.

Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

К метрологически значимой части ПО относятся все компоненты ПО СканСистем за исключением графического интерфейса пользователя.

Влияние программного обеспечения на метрологические характеристики комплексов учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики_____

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Продолжение таблицы 5

Таблица 6 - Показатели надежности

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Описание и работа» Руководства по эксплуатации.

Нормативные документы

ТУ 4276-001-84691498-2025 «Комплекс цифровой радиографии ТехВизор «Система 1».

Технические условия».
