Гигрометры Rotronic HygroPalm HP32

Назначение

Гигрометры Rotronic HygroPalm HP32 (далее - гигрометры) предназначены для измерений относительной влажности и температуры неагрессивных газовых сред.

Описание

Принцип действия гигрометров основан на сорбционном методе измерения относительной влажности, заключающемся в изменении емкости датчиком влажности, представляющего собой конденсатор с тонкой пленкой полимерного сорбента в качестве диэлектрика. Молекулы воды, обладающие высоким дипольным моментом, свободно проникают из анализируемого воздуха в полимерный адсорбирующий слой, изменяя диэлектрическую проницаемость среды между обкладками конденсатора, тем самым изменяя емкость конденсатора.

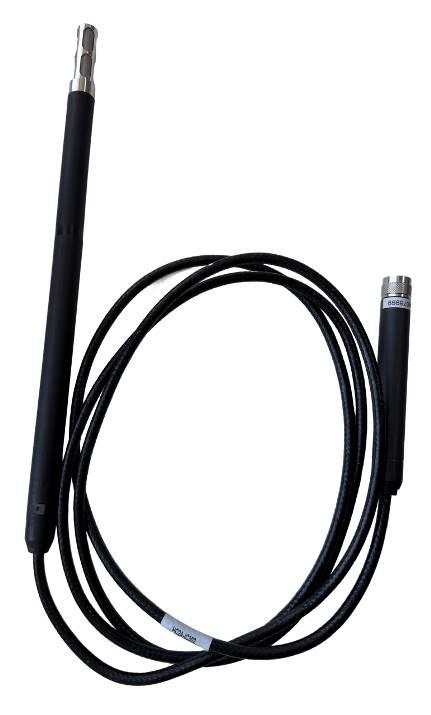

Гигрометры представляют собой портативные ручные измерительные приборы и включают в себя измерительный преобразователь (далее преобразователь) с дисплеем и подключаемый измерительный зонд HC2A (далее - зонд). Зонд является взаимозаменяемым и включает в себя датчик относительной влажности и датчик температуры Pt100, встроенный микроконтроллер для цифровой обработки сигналов с датчиков и модуль энергонезависимой памяти, содержащей градуировочные коэффициенты и параметры настройки. Зонд обеспечивает передачу результатов измерений относительной влажности и температуры в цифровом формате в преобразователь, предназначенный для вывода значений измеряемых величин на жидкокристаллический дисплей, выбора режимов измерений, сохранения результатов измерений в память.

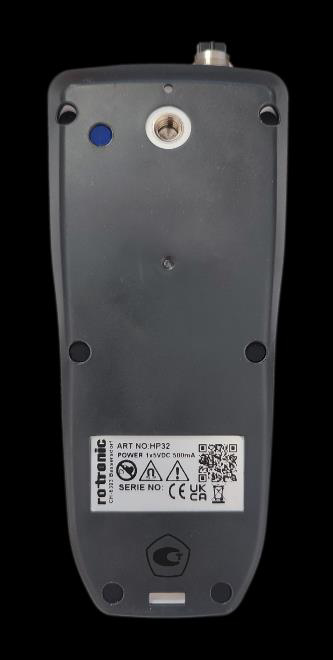

Серийный номер (SN) в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, нанесен на наклейку, расположенную на задней панели корпуса преобразователя, типографским методом.

К гигрометрам данного типа относятся гигрометры с серийными номерами (SN), приведенными в таблице 1.

Нанесение знака поверки на гигрометры не предусмотрено.

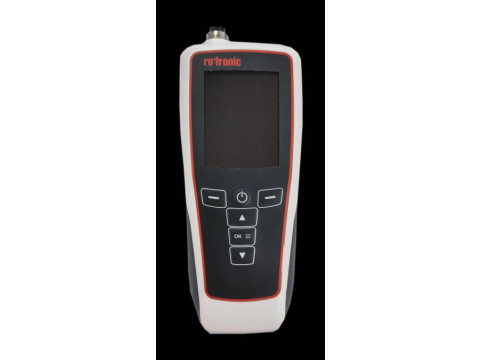

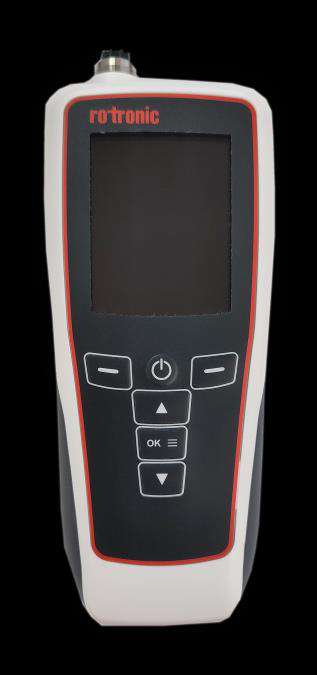

Общий вид гигрометров с указанием мест нанесения знака утверждения типа и серийного номера (SN) представлен на рисунке 1.

Таблица 1- Серийные номера гигрометров

Р и с у н о к 1 - Общий вид гигрометров с указанием мест нанесения знака утверждения типа и серийного номера (SN)

Программное обеспечение

Преобразователь и зонд гигрометров имеют встроенное программное обеспечение (далее - ПО).

ПО преобразователя выполняет следующие функции:

- управление питанием измерительного преобразователя и зонда;

- обработку и передачу измерительной информации от зондов;

- отображение результатов измерений и служебной информации на встроенном дисплее;

- запись, хранение и считывание данных из встроенной энергонезависимой памяти;

- формирование аналоговых и цифровых выходных сигналов;

- пересчет единиц влажности по запросу пользователя;

- самодиагностику аппаратной части измерительного преобразователя.

ПО зонда выполняет следующие функции:

- обработку и передачу измерительной информации от датчиков;

- запись измерительной информации в память.

Влияние ПО учтено при нормировании метрологических характеристик гигрометров.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Т а б л и ц а 4 - Основные технические характеристики

Т а б л и ц а 5 - Показатели надежности

Знак утверждения типа

наносится на заднюю панель корпуса преобразователя лазерной гравировкой и на титульном листе руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа «Гигрометр Rotronic HygroPalm HP32. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
