Анализаторы кислорода CI-PC881
| Номер в ГРСИ РФ: | 99704-26 |
|---|---|
| Производитель / заявитель: | Фирма "Shanghai ChangAi Electronic Science & Technology Co., Ltd.", Китай |
Анализаторы кислорода CI-PC881 (далее - анализаторы) предназначены для измерений содержания кислорода (O2) в воздухе преимущественно в химической, металлургической и пищевой промышленностях.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99704-26 | |||||||||||||||||||||
| Наименование | Анализаторы кислорода | |||||||||||||||||||||
| Модель | CI-PC881 | |||||||||||||||||||||
| Модификации |
CI-PC881-3O CI-PC881-3O-D CI-PC881-4O CI-PC881-4O-D CI-PC881-5O CI-PC881-5O-D |
|||||||||||||||||||||
| Приказы |
№2158 от
22.10.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ff581db7-1094-6387-f8d3-321efb256839 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Shanghai Chang Ai Technology & Development Co., Ltd, КИТАЙ, No. 97, Qibao Wanxin International Center, Lane 1333, Xinlong Road, Minhang District, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП-885-2025 ГСИ. Анализаторы кислорода CI-PC881. Методика поверки
(с 22.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99704-26: Описание типа
2026-99704-26.pdf
|
Скачать | 217.8 КБ | |
|
99704-26: Методика поверки
МП-885-2025
2026-mp99704-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Анализаторы кислорода CI-PC881 (далее - анализаторы) предназначены для измерений содержания кислорода (O2) в воздухе преимущественно в химической, металлургической и пищевой промышленностях.
Описание
Анализаторы являются измерительными модулями, разработанными для измерений содержания кислорода (O2) в воздухе.
Анализаторы выпускаются в следующих модификациях, которые имеют разные функциональные и метрологические характеристики: CI-PC881-3O, CI-PC881-3O-D, CI-PC881-4O, CI-PC881-4O-D, CI-PC881-5O, CI-PC881-5O-D.
Анализаторы модификаций CI-PC881-3O-D, CI-PC881-4O-D, CI-PC881-5O-D оснащены жидкокристаллическим дисплеем для отображения измеренного содержания кислорода.
Принцип работы анализаторов основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии кислорода (O2) в воздухе.
Анализаторы выполняют следующие функции:
- непрерывное измерение содержания кислорода в воздухе;
- световая индикация, сигнализирующая о состоянии анализатора;
- передача данных посредством RS485 или RS232 (опционально);
- отображение измеренных значений на дисплее (только для модификаций CI-PC881-3O-D, CI-PC881-4O-D, CI-PC881-5O-D).
Анализаторы имеют аналоговый выход от 4 до 20 мА.
Общий вид анализаторов приведен на рисунках 1 - 2.
Защита от несанкционированного доступа обеспечивается путем нанесения специальной пломбы-наклейки непосредственно на боковую стенку корпуса, которая надежно фиксирует и пломбирует винт. Место нанесения пломбы-наклейки представлено на рисунке 3.
Нанесение знака поверки на анализатор не предусмотрено.
Серийный номер представляет собой цифро-буквенное обозначение, состоящее из арабских цифр и букв латинского алфавита, и наносится типографским способом на маркировочную табличку, представленную на рисунке 4.

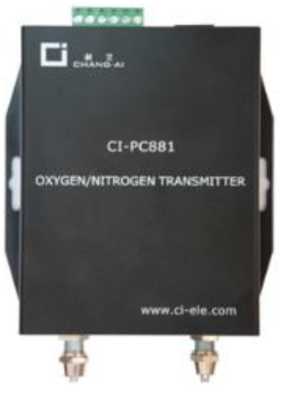

Рисунок 1 - Общий вид анализаторов модификаций CI-PC881-3O, CI-PC881-4O, CI-PC881-5O

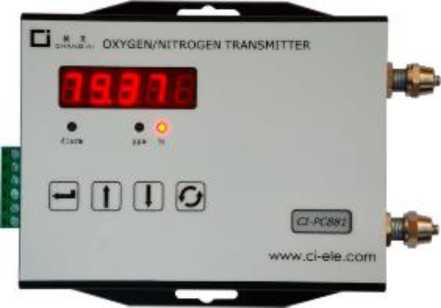

Рисунок 2 - Общий вид анализаторов модификаций CI-PC881-3O-D, CI-PC881-4O-D, CI-PC881-5O-D

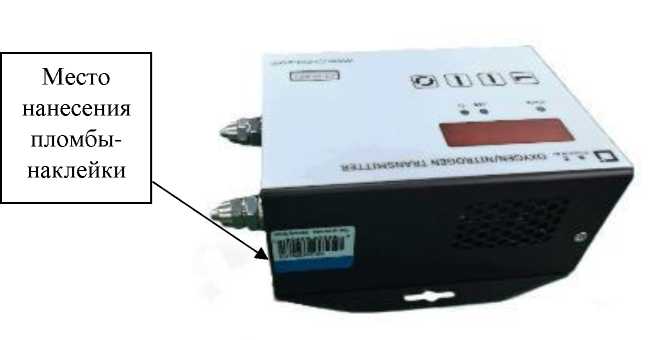

Рисунок 3 - Место нанесения пломбы-наклейки

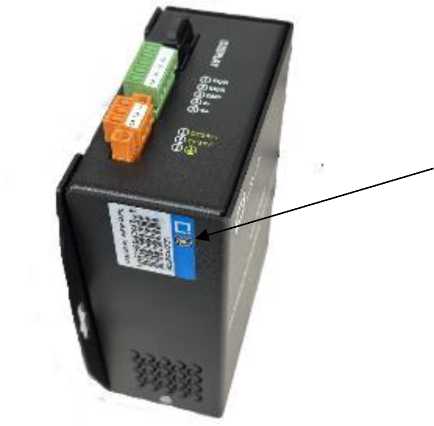

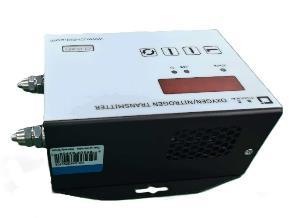

Рисунок 4 - Маркировочная табличка анализаторов
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), которое устанавливается на заводе-изготовителе в процессе производства и является метрологически значимым. ПО устанавливается только заводом-изготовителем с использованием специальных программно-аппаратных средств.
Встроенное ПО обеспечивает обработку данных об измеренных значениях содержания кислорода и передачу данных на ПК.
Идентификационные данные встроенного ПО для верификации пользователю недоступны. Конструкция анализатора исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Технические характеристики
Основные метрологические и технические характеристики анализаторов приведены в таблицах 1 - 4.
Таблица 1 - Основные метрологические характеристики
|
Модификация |
Диапазон измерений объемной доли кислорода (О2) % |
Поддиапазон измерений объемной доли кислорода (О2), % |
Пределы допускаемой относительной погрешности измерений объемной доли кислорода (О2), % |
|
CI-PC881-3O |
от 0,1 до 21,0 |
от 0,1 до 2,0 включ. |
± 4 |
|
св. 2,0 до 21,0 |
± 2 | ||
|
CI-PC881-3O-D |
от 0,1 до 21,0 |
от 0,1 до 2,0 включ. |
± 4 |
|
св. 2,0 до 21,0 |
± 2 | ||
|
CI-PC881-4O |
от 0,01 до 21,00 |
от 0,01 до 2,00 включ. |
± 4 |
|
св. 2,0 до 21,0 |
± 2 | ||
|
CI-PC881-4O-D |
от 0,01 до 21,00 |
от 0,01 до 2,00 включ. |
± 4 |
|
св. 2,0 до 21,0 |
± 2 | ||
|
CI-PC881-5O |
от 0,001 до 21,000 |
от 0,001 до 0,01 включ. |
± 5 |
|
св. 0,01 до 2,0 включ. |
± 4 | ||
|
св. 2,0 до 21,0 |
± 2 | ||
|
CI-PC881-5O-D |
от 0,001 до 21,000 |
от 0,001 до 0,01 включ. |
± 5 |
|
св. 0,01 до 2,0 включ. |
± 4 | ||
|
св. 2,0 до 21,0 |
± 2 |
Таблица 2 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний (T0,9), с, не более |
15 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
1 |
|
Параметры электрического питания: - напряжение переменного тока, В - напряжение постоянного тока, В - частота переменного тока, Гц |
от 198 до 242 24 от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Габаритные размеры (Д*Ш*В), мм, не более |
163,5x118x62,5 |
|
Масса, г, не более |
1000 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -10 до +55 80 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
30000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим методом.
Комплектность
Комплектность поставки анализаторов приведена в таблице 5.
Таблица 5 - Комплект поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор кислорода |
CI-PC881 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Инструкции по эксплуатации» документа «CI-PC881 Анализатор кислорода. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
СТП 86-11/2025 «Анализаторы кислорода модификаций CI-PC881-3O; CI-PC881-3O-D; CI-PC881-4O; CI-PC881-4O-D; CI-PC881-5O; CI-PC881-5O-D».
