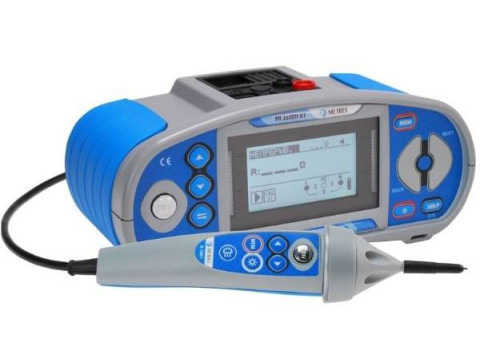

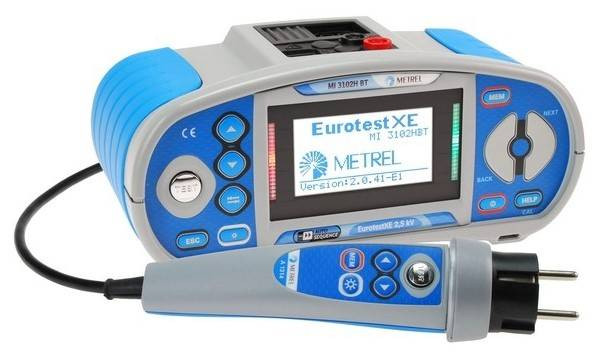

Многофункциональный измеритель параметров электроустановок MI 3102H BT

MI 3102H BT– это многофункциональный измеритель параметров электроустановок METREL, который совмещает в себе все характеристики прибора предыдущего поколения MI 3102H CL и новые высокотехнологичные возможности.

MI 3102H BT оснащен новыми функциями (измерение удельного сопротивления грунта, измерение мощности, коэффициентов гармоник и др.) и способен обмениваться данными с устройствами на основе ОС Android, что делает его наиболее современным универсальным инструментом для измерений параметров электроустановок.

Основные функции

• измерение сопротивления изоляции в диапазоне 20 ГОм напряжением до 2500 В;
• измерение коэффициентов абсорбции и поляризации, R60;
• проверка непрерывности защитных проводников;
• измерение полного сопротивления линии и контура и расчет тока короткого замыкания;
• проверка параметров селективных и стандартных УЗО А, АС, F типов с номинальными токами отключения от 10 мА до 1 А;

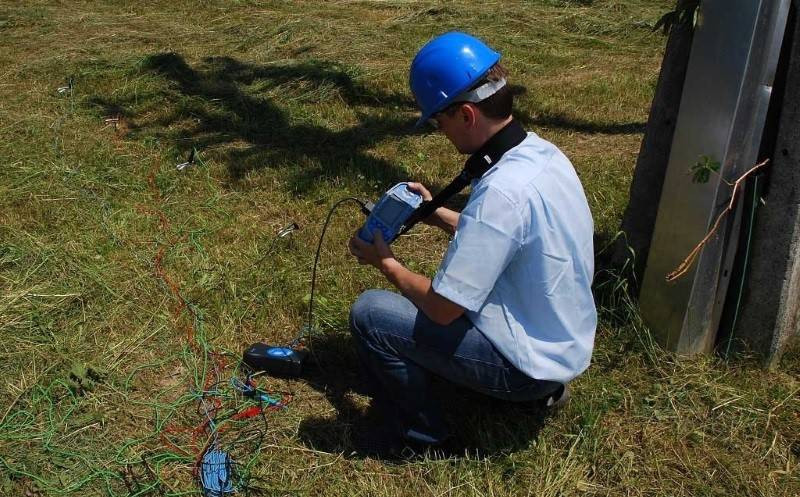

• измерение сопротивления заземления по 3-проводной схеме;
• измерение сопротивления заземления 2-клещевым методом с помощью опциональных клещей А1018 и А1019;
• измерение удельного сопротивления грунта с помощью опционального адаптера А1199;
• измерение силы тока до 20 А с опциональными клещами А1018 и до 300 А с опциональными клещами А 1391;
• измерение напряжения и частоты;
• измерение активной, реактивной и полной мощности, коэффициента мощности;
• измерение гармонических составляющих напряжения и тока, суммарного коэффициента гармоник напряжения и тока;
• контроль порядка чередования фаз;
• измерение освещенности (опциональные датчики А1172, А1173).

Особенности

• технология автоматических испытаний AUTOSEQUENCE, в памяти прибора записано три последовательности для систем заземления TN и TT;
• MI 3102 BT имеет встроенную трехуровневую память, позволяющая сохранять до 500 измерений;
• опциональное ПО EUROLONK PRO PLUS позволяет получать протоколы измерений российского образца;
• возможность связи через встроенный Bluetooth-модуль с устройствами на основе Android;
• в качестве опции доступно приложение А1431 EUROLINK Android APP, позволяющее управлять данными, полученными прибором MI 3102H BT, посредством устройств Android;
• полная русификация.

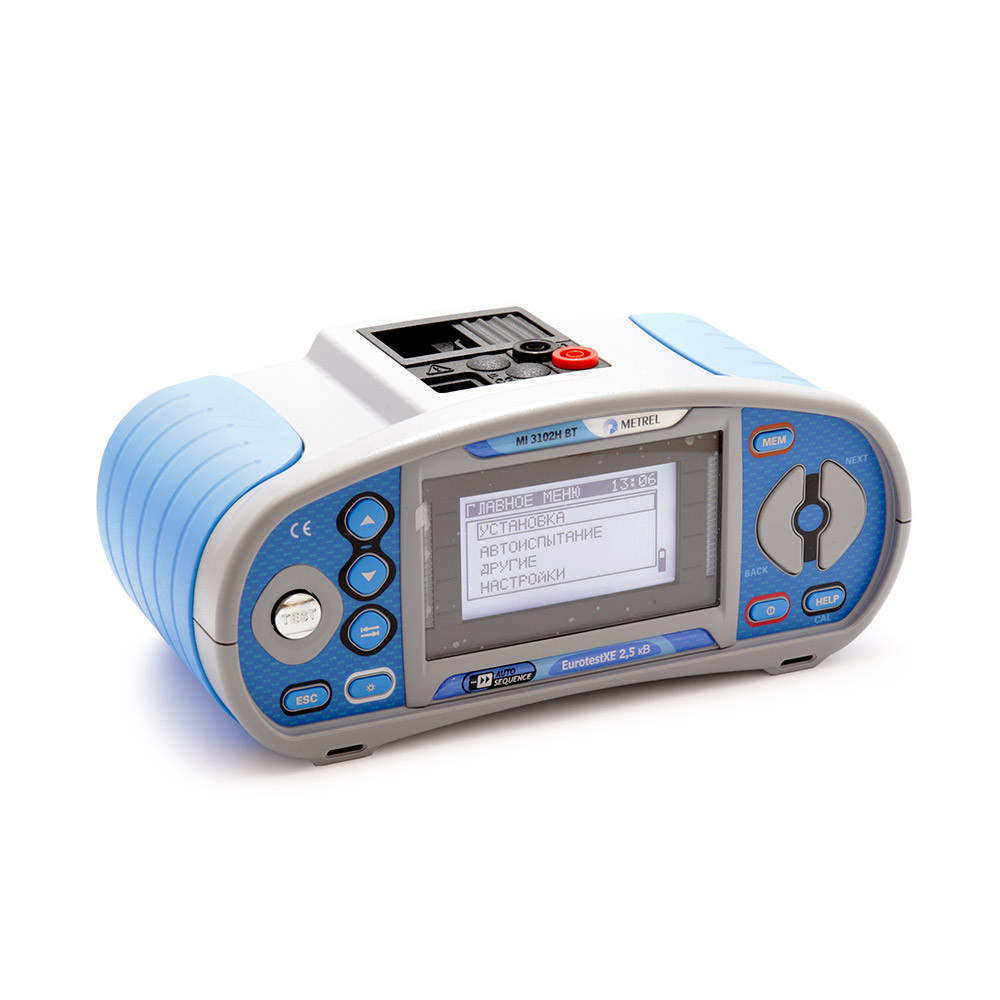

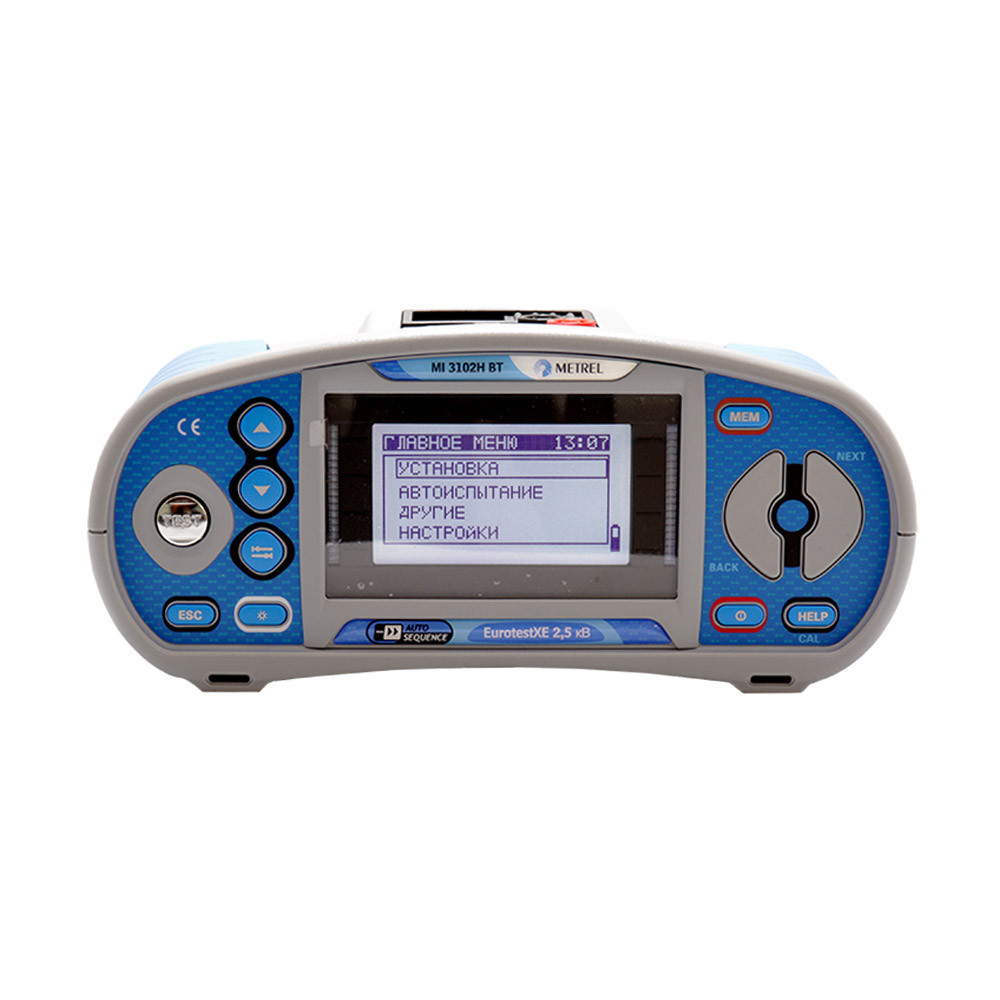

Устройство и индикация

Графический экран с подсветкой позволяет легко считывать результаты измерений, показания, параметры измерений и сообщения. Два светодиодных индикатора "ВЫПОЛНЕНО УСПЕШНО/ НЕ ПРОЙДЕНО" (PASS/FAIL) расположены по сторонам ЖК-дисплея.

1. ЖК-дисплей – матричный экран128 х 64 точки, с подсветкой

2. и 3. – кнопки «Вверх» и «Вниз» - осуществляют изменение выбранного параметра

4. Проверка (TEST) – инициирует начало процесса измерений

5. Выход (ESC) – переход на один уровень назад

6. Табуляция – выбор параметров в выбранной функции

7. Контрастность – изменение уровня подсветки

8. ВКЛ/ВЫКЛ -  включение и выключение питания прибора

9. Помощь/Калибровка – доступ к меню помощи. Осуществление калибровки испытательных выводов для функций проверки непрерывности

10. и 11. – переключатели функций «Вправо» и «Влево» - выбор функции тестирования

12. Память (MEM) – сохранение данных и извлечение их из памяти

13. Зеленые/Красные СИД – отображают результаты проверок ВЫПОЛНЕНО УСПЕШНО/НЕ ВЫПОЛНЕНО

Технические характеристики

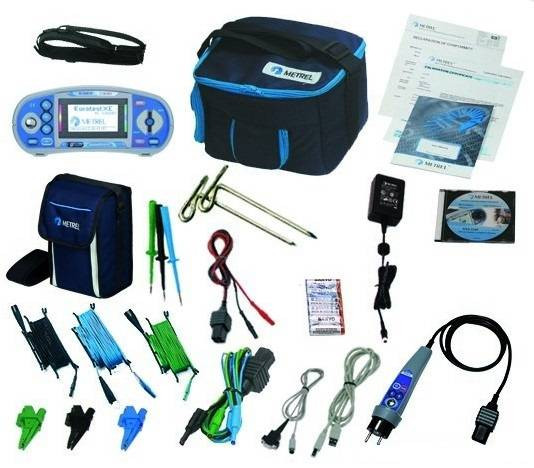

Комплект поставки

1. прибор EurotestXE 2,5кВ
2. щуп «коммандер» с вилкой длиной 1,5 м
3. испытательный кабель 2,5 кВ 2-проводной 1,5 м
4. испытательный кабель 3-проводной 1,5 м
5. комплект для измерения сопротивления заземления: кабель 4 м, два кабеля по 20 м, 2 штыря
6. сетевой адаптер и 6 аккумуляторов
7. тестовые наконечники (3 шт.)
8. зажимы «крокодил» (3 шт.)
9. CD-диск с ПО Eurolink PRO
10. кабель RS232
11. кабель USB
12. сумка для переноски
13. мягкий шейный ремень для переноски
14. руководство по эксплуатации
15. методика измерений в электронном виде
16. государственная поверка
