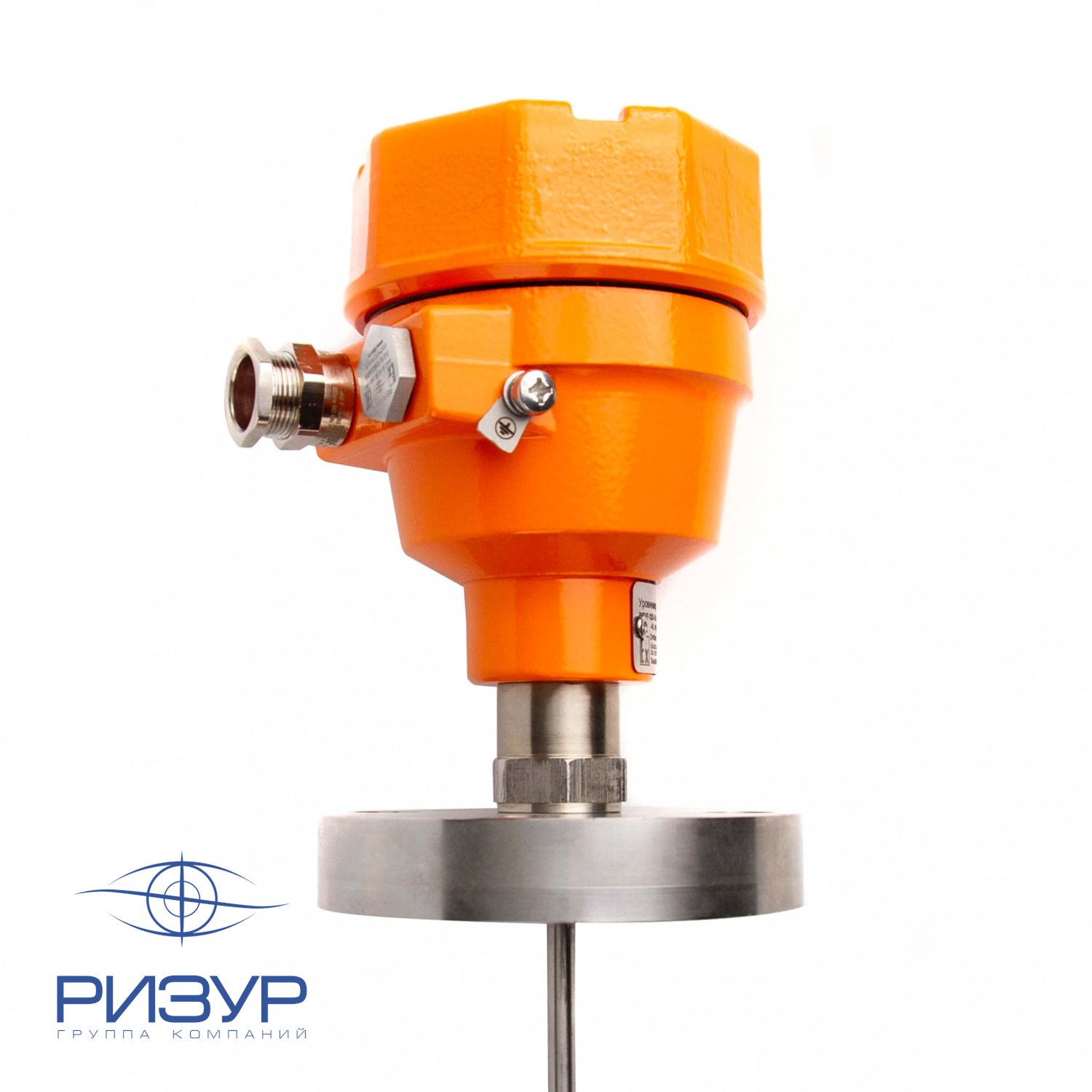

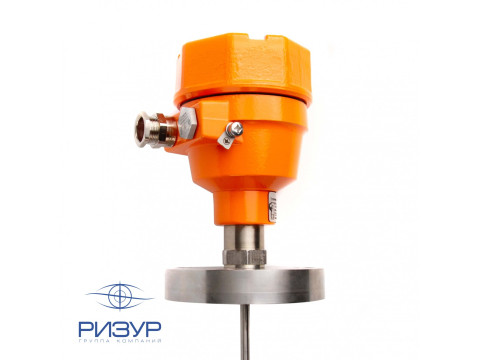

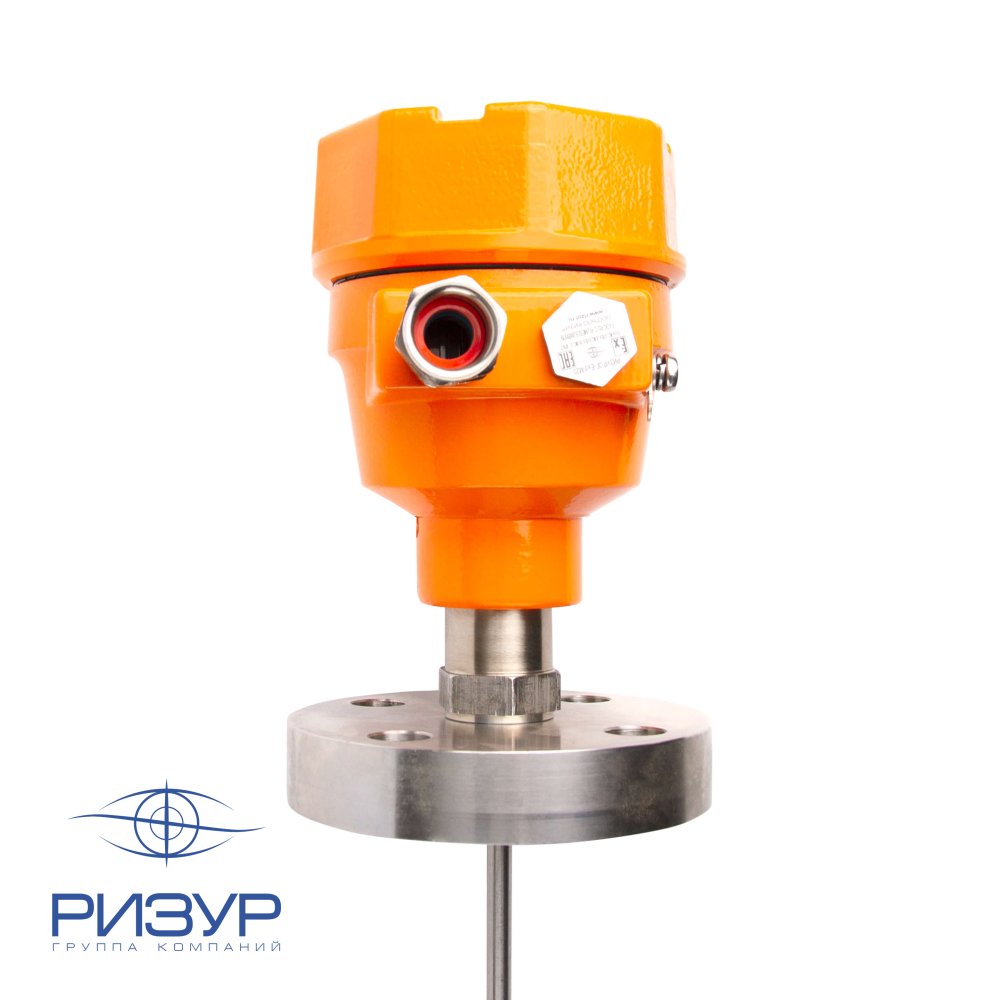

Уровнемер микроволновой (рефлекс-радарный) РИЗУР-1300
- Надежная работа в условиях высокой температуры, давления и агрессивной среды
- Возможность эксплуатации во взрывоопасных зонах
- Широкий диапазон длины чувствительного элемента — до 29 метров
- Высокая точность измерений — погрешность от ±3 мм
- Несложный монтаж и настройка без специальных навыков
- Устойчивость к помехам и турбулентным потокам
- Совместимость с современными протоколами связи (HART, Modbus, Profibus и др.)
- Возможность дистанционного мониторинга и управления через веб-интерфейс
Микроволновой (рефлекс-радарный) уровнемер РИЗУР-1300 предназначен для контроля уровня жидкости в открытых или закрытых, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, нефтеперерабатывающей, металлургической, теплоэнергетической и многих других отраслях промышленности.
Прибор выпускается по ТУ 26.51.52-001-12189681-2018, имеет сертификат соответствия требованиям Технического регламента Таможенного союза "О безопасности оборудования для работы во взрывоопасных средах" ЕАЭС RU C-RU.HB82.B.00077/22. Прибор внесён в государственный реестр средств измерений.
Назначение
РИЗУР-1300 — это волноводный рефлекс-радарный уровнемер производства ООО "НПО РИЗУР", который имеет широкую область применения в химической, металлургической и во всех отраслях топливной промышленности: нефтяной, газовой, электроэнергетической, угольной, торфяной. Рефлекс-радарный уровнемер использует технологию импульсной рефлектометрии. Электрические импульсы сгенерированные прибором распространяются вдоль чувствительного элемента, достигая границы раздела сред, отражаются и принимаются схемой измерения, где происходит обработка принятого сигнала и расчет расстояния до измеряемой среды.
Уровнемер преобразует измеренное расстояние в аналоговый выходной сигнал 4... 20 мА. Используя модуль регистрации данных, можно считывать, изменять, накапливать и анализировать все параметры процесса из любой точки, в любое время через веб-браузер.
Рефлекс-радарный уровнемер — это лучший выбор, когда речь идет о надежном измерении уровня и отличная альтернатива традиционным принципам измерения, таким как ультразвуковые, емкостные, проводниковые, буйковые, поплавковые и гидростатические.
Волноводный уровнемер не подвержен влиянию изменений параметров измеряемой среды, таких как плотность, температура, давление.
Область применения
Прибор подходит для большинства жидкостей, независимо от изменений условий параметров измеряемой среды, таких как плотность, температура, давление. Неблагоприятные условия, например, турбулентность не влияет на точность и надежность работы прибора.
Устройство применимо во всех типах процессов и имеет стабильные характеристики в средах с низкой диэлектрической постоянной, таких как масла и углеводороды.
Рефлекс-радарный уровнемер имеет крайне мало ограничений в установке, его можно монтировать в небольших емкостях, высоких и узких патрубках. Сложная геометрия, а так же наличие внутри емкостей различных выступающих конструкций (например, мешалок, лестниц, труб и т.д.) в непосредственной близости от уровнемера не оказывает влияние на точность измерений и надежность показаний прибора.
Волноводный уровнемер РИЗУР-1300 сертифицирован № RA.RU.11HB82 и может применяться во взрывоопасных средах.
Чувствительные элементы

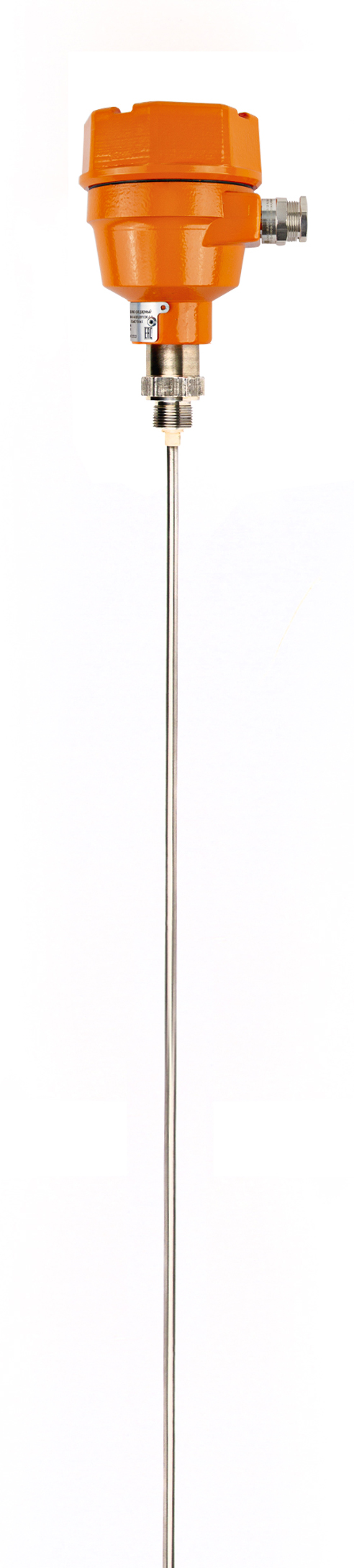

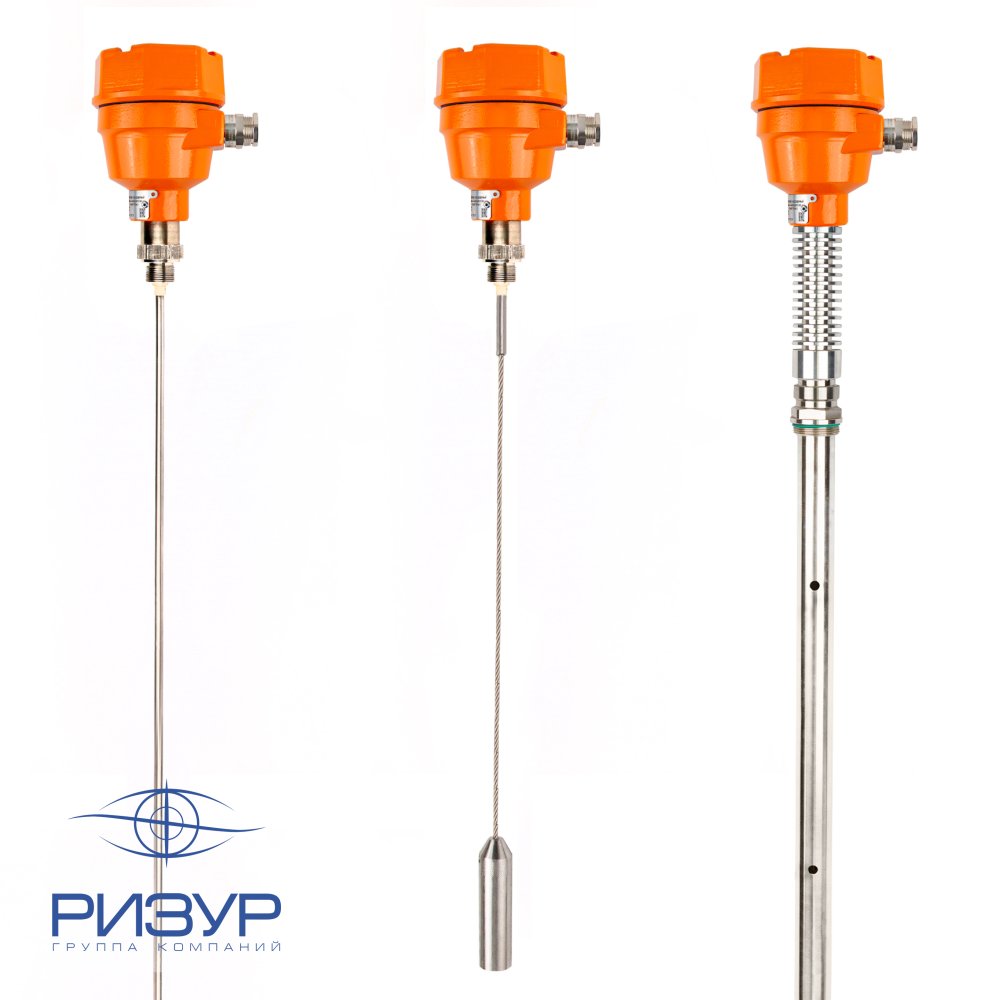

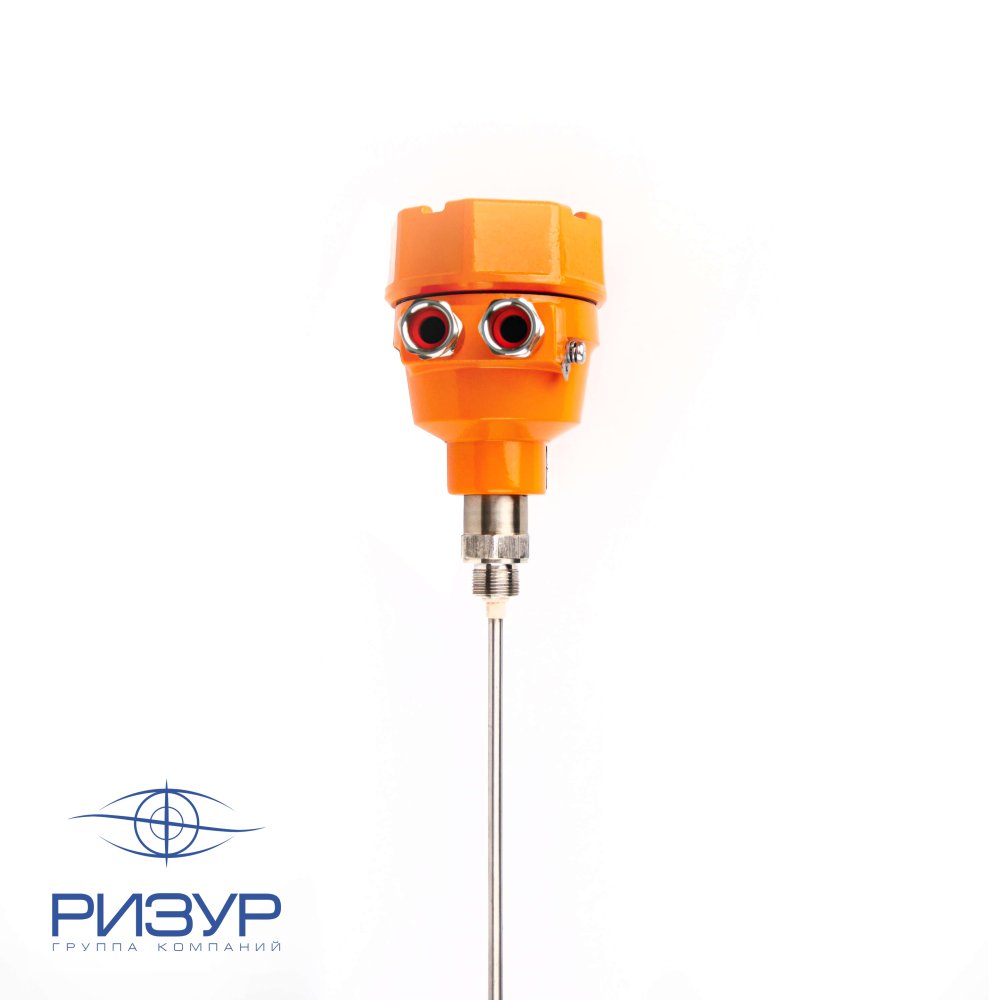

РИЗУР-1300 поставляется с одним из трёх вариантов чувствительного элемента: стержневым, тросовым или коаксиальным. Стержневой или тросовый ЧЭ подходят для измерения уровня различных жидких сред. Для уровнемеров со стержневым и тросовым ЧЭ – сигнал имеет широкий радиус обнаружения вокруг стержня или троса. Таким образом, стержневой или тросовый ЧЭ более чувствительны к помехам. При установке уровнемера учитывать рекомендации из руководства по эксплуатации прибора. Стержневой ЧЭ рекомендуется применять при длине ЧЭ от 0,8 до 3 метров.

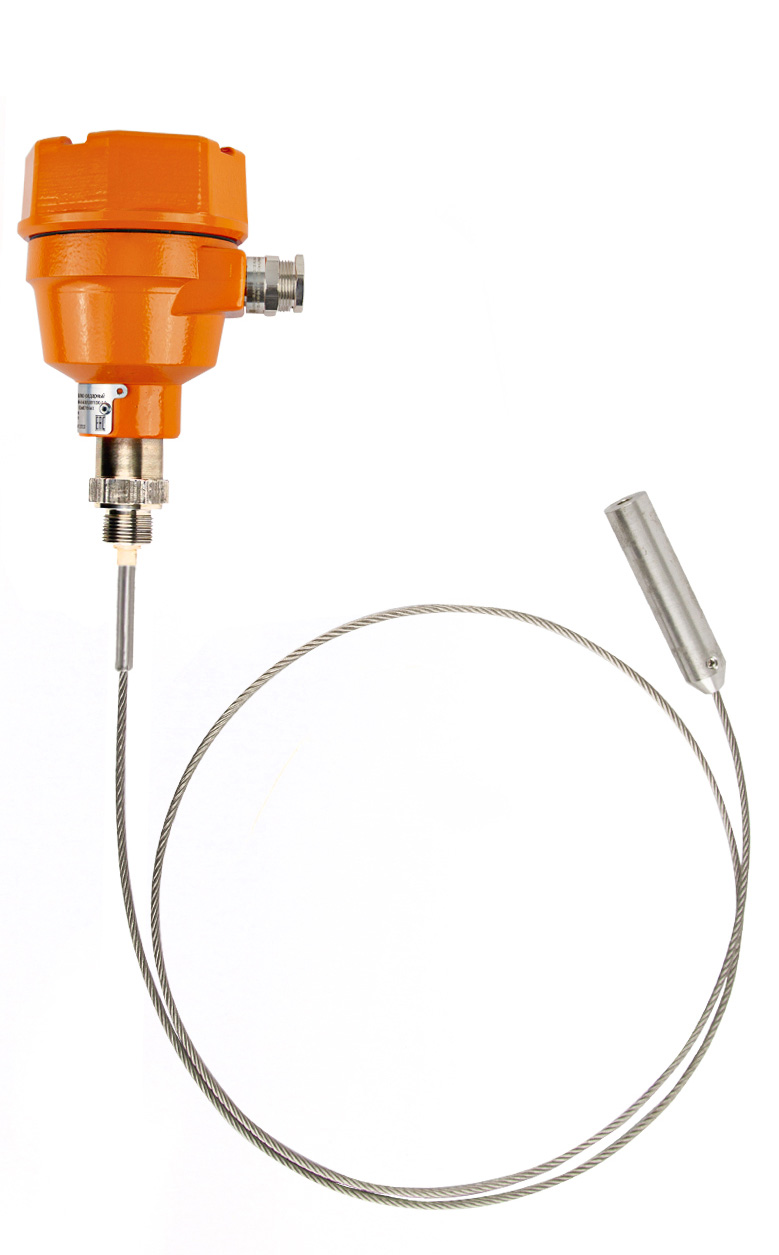

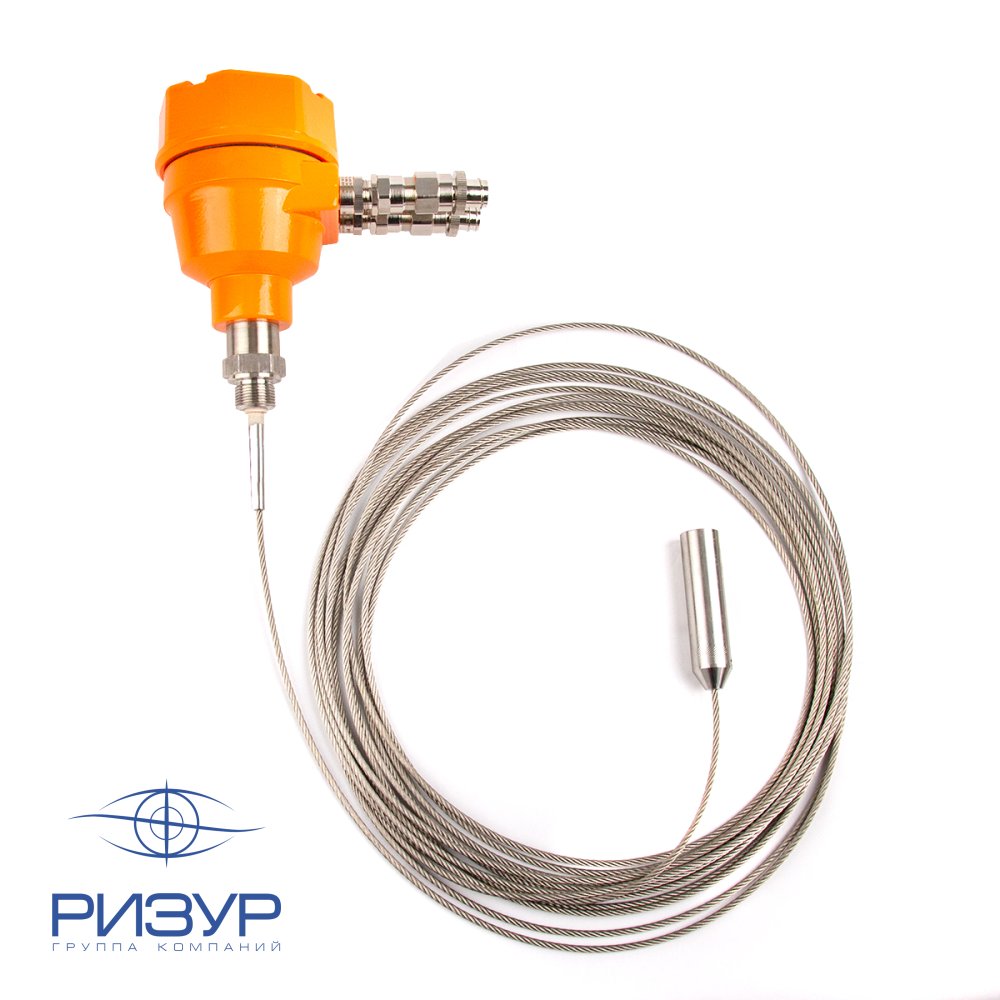

Тросовый ЧЭ рекомендуется применять при длине ЧЭ от 0,9 до 29 метров, в том числе в высоких резервуарах и труднодоступных местах с ограниченным пространством для монтажа.

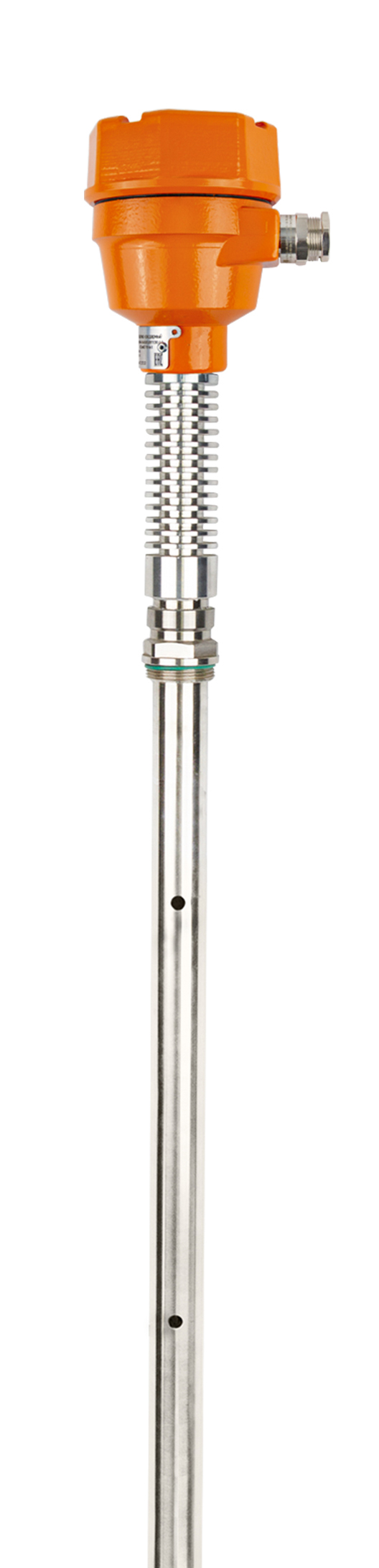

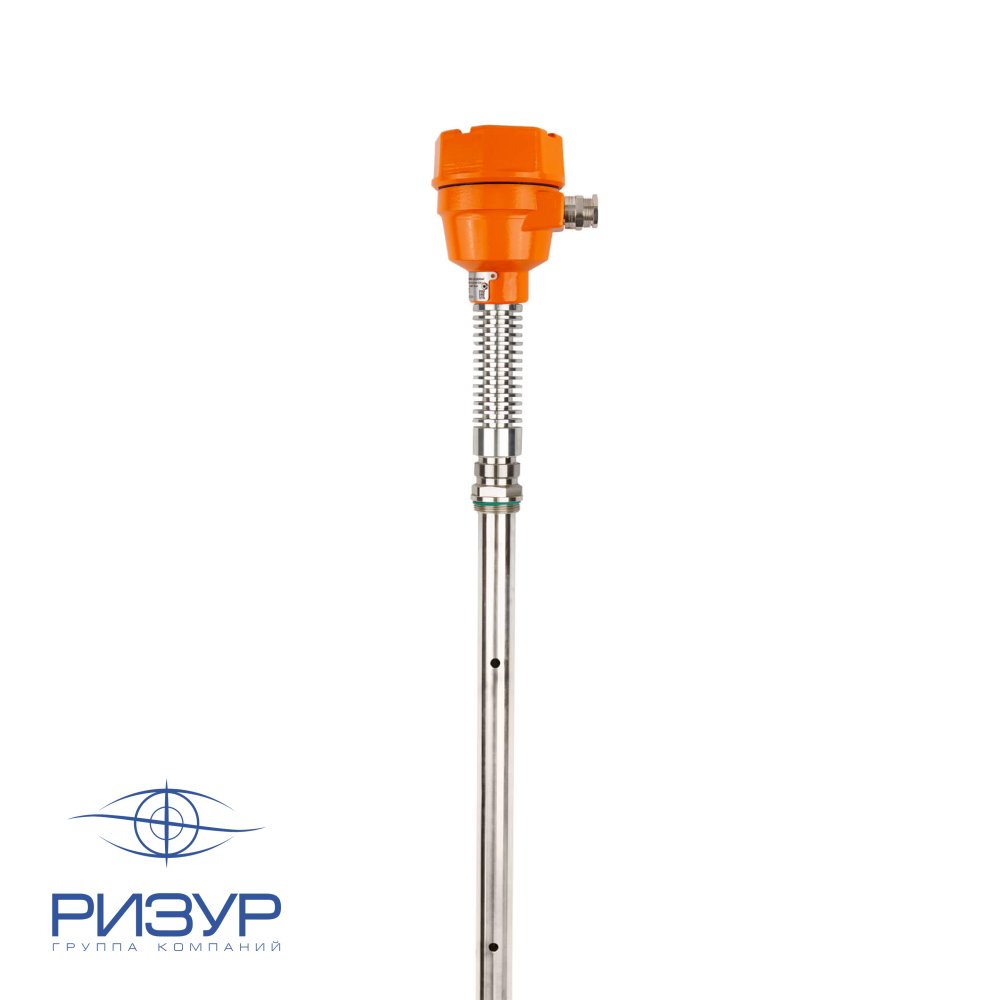

Коаксиальный чувствительный элемент не подвержен воздействию внешних условий. Благодаря такой конструкции коаксиальный ЧЭ является идеальным решением для надежных измерений практически в любых условиях эксплуатации.
Для химически агрессивных сред возможно исполнение ЧЭ из химически стойких материалов.
| Стержневой | Тросовый | Коаксиальный | |
|
|
|
|
|
| Материал чувствительного элемента |
нержавеющая сталь 12х18н10т / AISI 321; 08х17н13м2 / AISI 316 |
нержавеющая сталь 12х18н10т / AISI 321; |
нержавеющая сталь 12х18н10т / AISI 321; 08х17н13м2 / AISI 316 |
| Длина чувствительного элемента, мм |
от 800 до 3 000 | от 900 до 29 000 |
от 800 до 6 000 |
| Диаметр присоединительной горловины (d), мм | >50 | >50 | >50 |
| Высота присоединительной горловины (h), мм | <100 | <100 | без ограничений |
| Расстояние до стенки резервуара, мм | >300 | >300
|
без ограничений |
| Расстояние до дна резервуара, мм | >50 | >50 | >50 |
| Диаметр байпасной камеры, мм | >50 | >50 | >50 |
| Неизмеряемая зона сверху (L1), мм, не менее |
200 | 200 | 200 |
| Неизмеряемая зона снизу (L2), мм, не менее |
80 | 150 | 80 |
| Максимальная нагрузка на чувствительный элемент |
6 Нм (боковая нагрузка) |
5 кН (продольная нагрузка) |
100 Нм (боковая нагрузка) |
| Диаметр чувствительного элемента, мм |
6-8 | 4-6 | 40 |
| Диаметр подвеса, мм | --- | 22 | --- |
| Температура окружающей среды, °С |
-40...+60 -60...+60 (с термочехлом) |
-40...+60 -60...+60 (с термочехлом) |
-40...+60 -60...+60 (с термочехлом) |
| Температура измеряемой среды, °С |
-60...+160 -60... + 250 -196...+450 |
-60...+160 -60... + 250 -196...+450 |
-60...+160 -60... + 250 -196...+450 |
*Специальное исполнение.
Монтаж

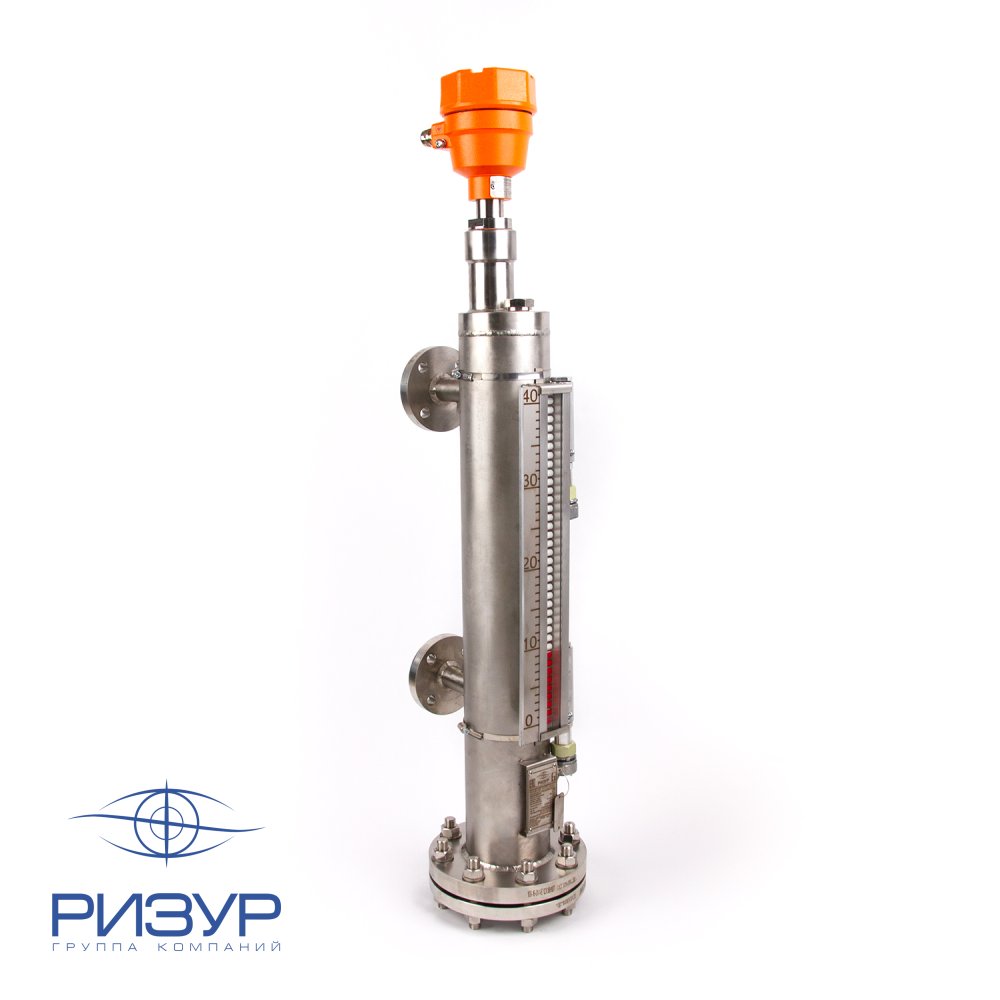

Рефлекс-радарный уровнемер РИЗУР-1300 может быть смонтирован как непосредственно на резервуаре, так и в байпасной трубе. Благодаря возможности изготовления уровнемера с различными вариантами присоединения к процессу, уровнемер РИЗУР-1300 может быть смонтирован на любом существующем технологическом присоединении без внесения изменений в конструкцию.
Монтаж и настройка РИЗУР-1300 не требуют дополнительных знаний и навыков со стороны эксплуатирующих специалистов.

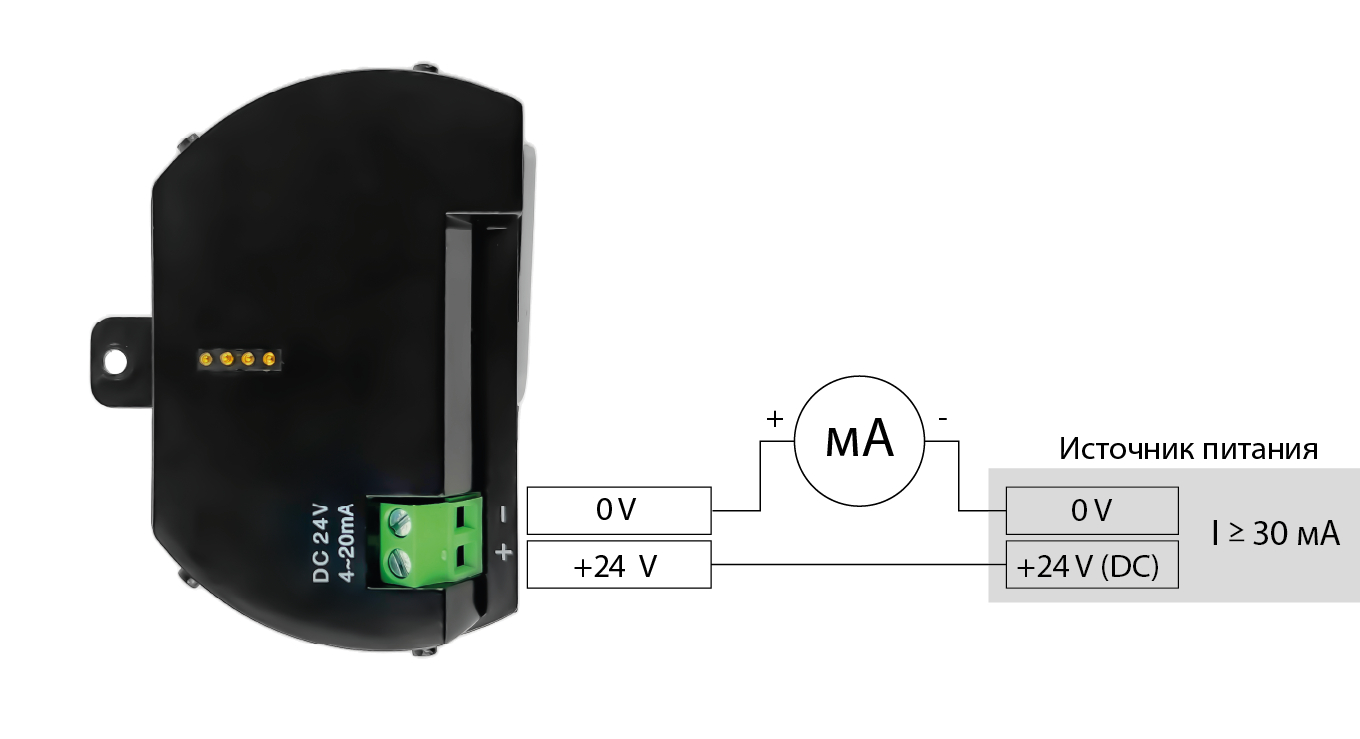

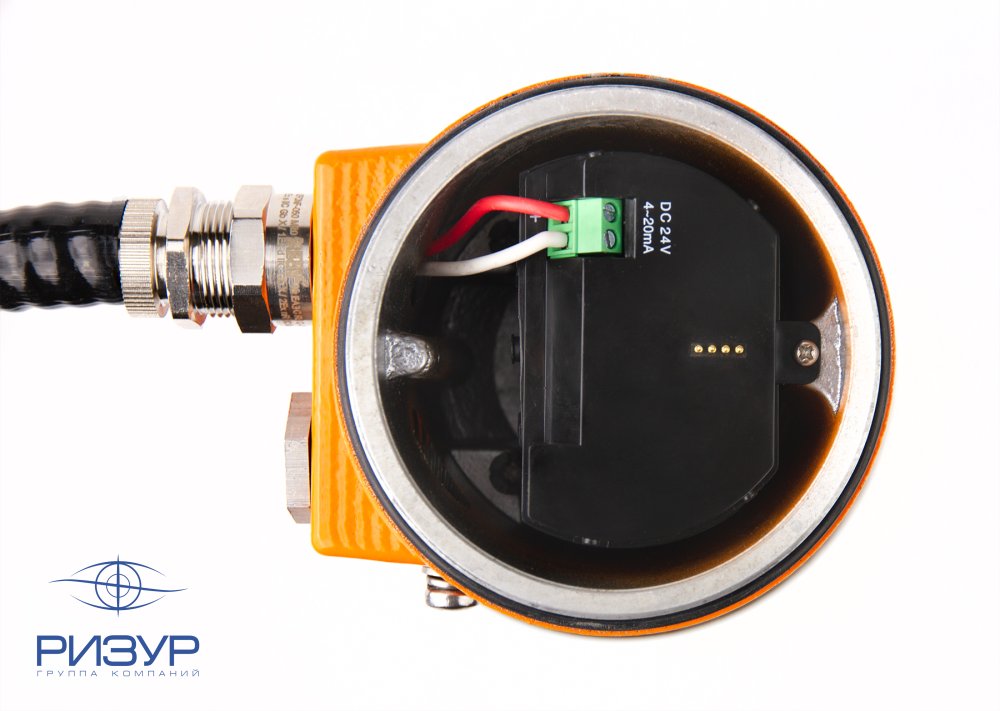

Электромонтаж

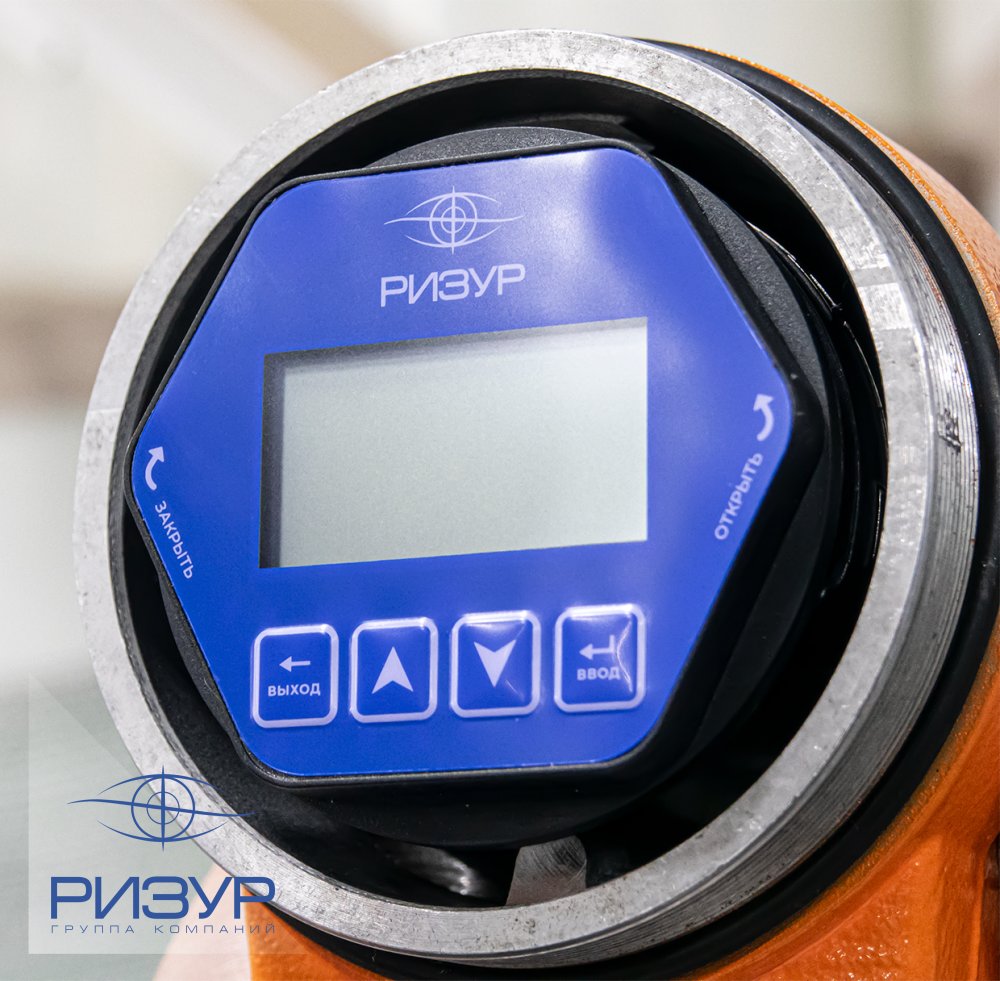

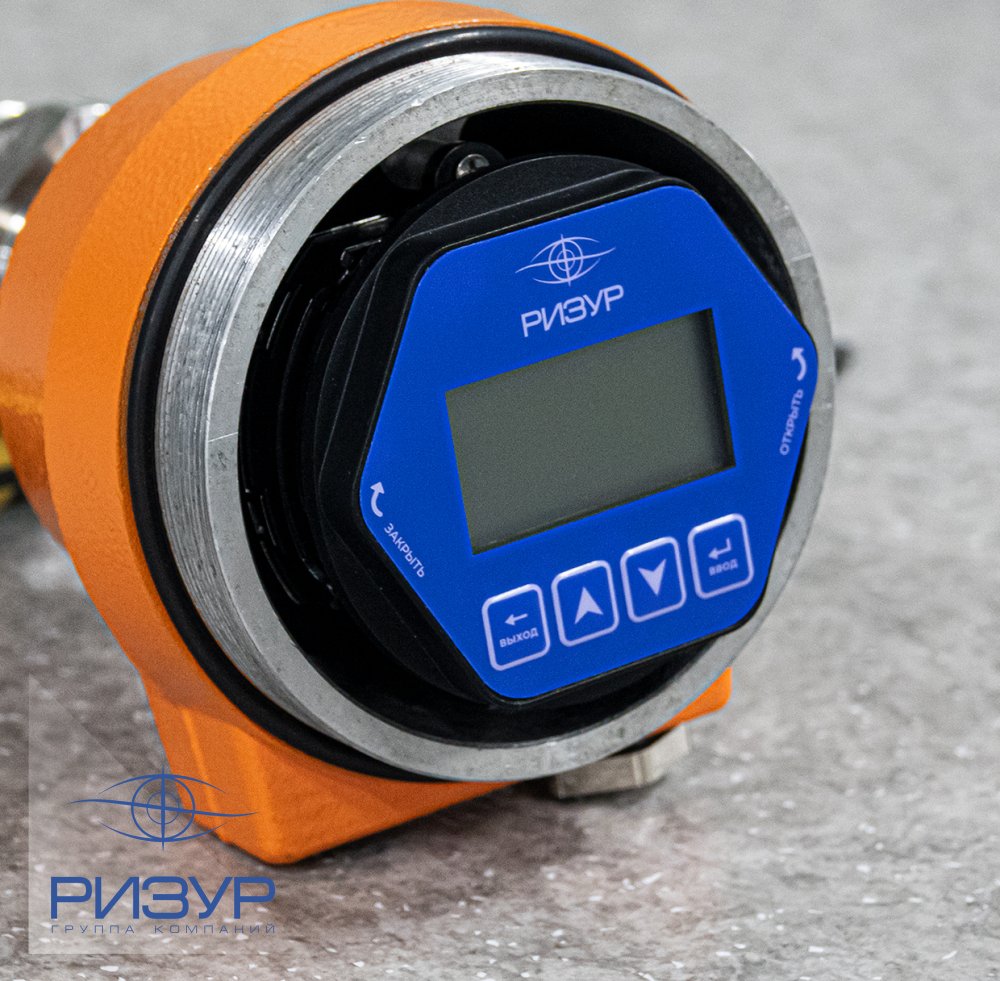

Настройка РИЗУР-1300 осуществляется при помощи встроенного индикатора.
Необходимые настройки могут быть произведены на приборе по месту эксплуатации.
Технические характеристики
| Корпус | 1. Односекционный 2. Двухсекционный ( в разработке) |
| Материал корпуса | алюминиевый сплав |
| Маркировка взрывозащиты | без взрывозащиты 0Ex ia IIC T6…Т5 Ga X 1Ex db [ia Ga] IIC T6…T5 Gb X |
| Типы чувствительных элементов | стержневой тросовый коаксиальный |
| Материал зонда, контактирующий с рабочей средой | нержавеющая сталь 12Х18Н10Т/ AISI 321 08х17н13м2 / AISI 316 (стержневое и коаксиальное исполнение) |
| Присоединение к процессу | резьбовое* фланцевое |
| Степень защиты | IP67 |
| Выходные сигналы | 1. 4-20 mA HART 2. 4-20 mA 2 вых.сигнала HART 3. RS-485 Modbus 5. Fieldbus 6. Profibus PA |
| Схема подключения | 2 проводная |
| Время реакции токового выхода, с | ≥10 |
| Сопротивление изоляции, МОм | не менее 20 |
| Электропрочность изоляции, В | не менее 1500 |
| Индикация | мА или % (по заказу) |
| Погрешность, мм | ±3 ±5 ±10 |
| Повторяемость, мм | ±2 |
| Дискретность, мм | ±1 |
| Время включения, с | не более 60 |
| Напряжение питания (постоянный ток), В | 24±2,4 |
| Потребляемый ток, мА | не более 25 |
| Температура окружающей среды, °С | -40...+60 -60...+60 (с термочехлом) |
| Температура процесса, °С | -60...+160 -60... + 250 -196...+450 |
| Средняя наработка на отказ, час | не менее 10000 |
| Масса, кг | не более 5 |
| Режим работы уровнемера | непрерывный, круглосуточный |
| Ориентация прибора при монтаже | вертикальная |
| Диэлектрическая проницаемость, ξr | не менее 1,9 (стержневой ЧЭ) не менее 1,6 (коаксиальный ЧЭ) |
| Проводимость | без ограничений |
| Плотность | без ограничений |
| Рабочее давление, МПа | до 10 |
| Скорость изменения уровня, м/с | не более 1 |
