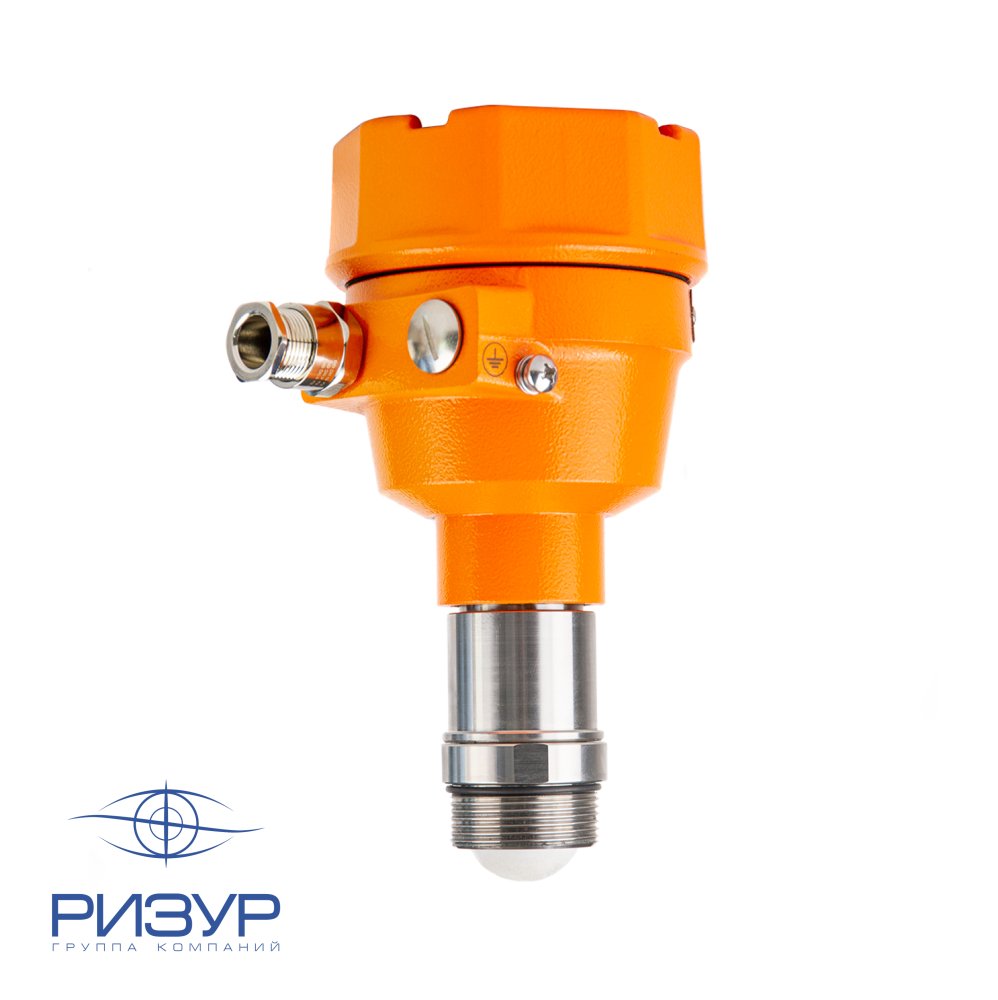

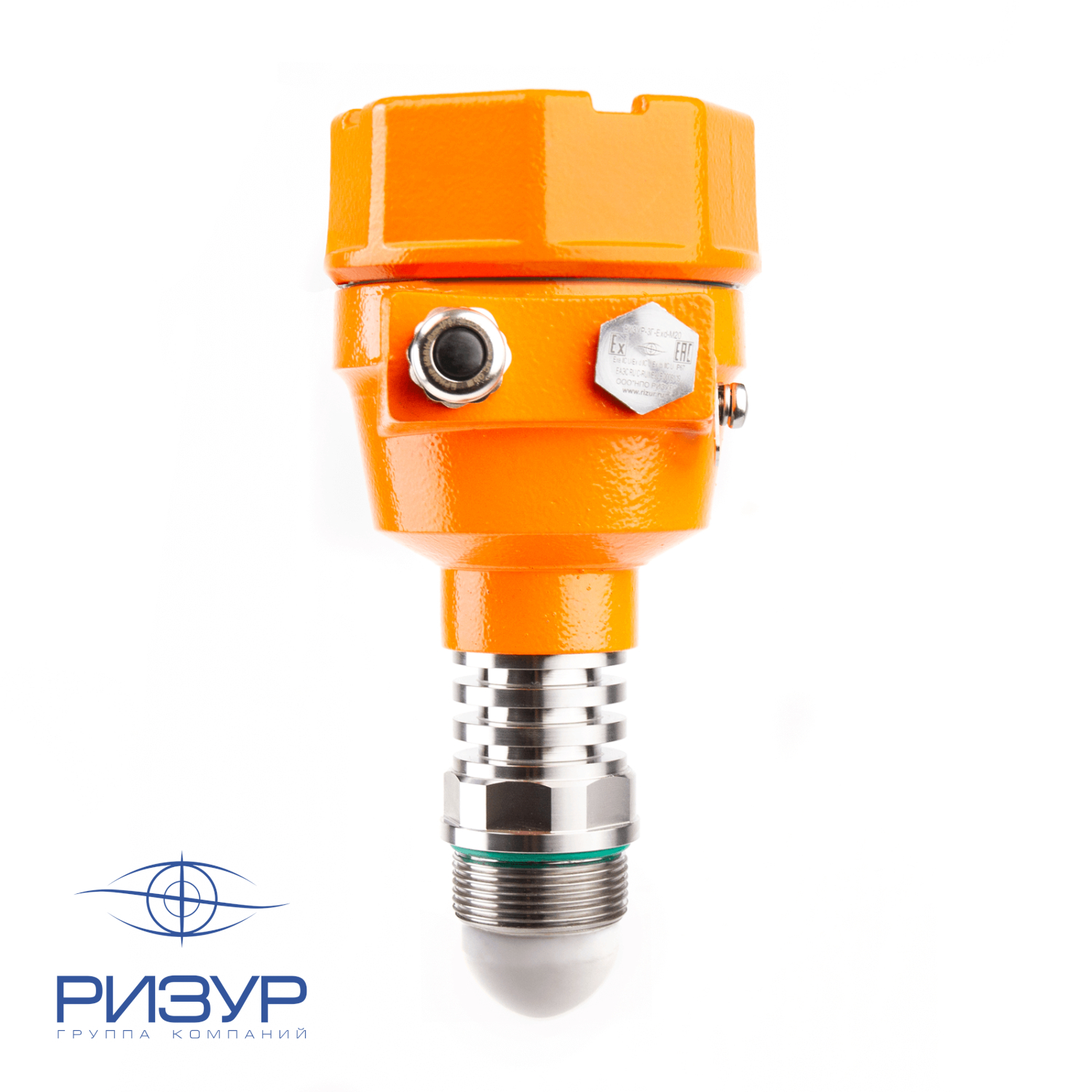

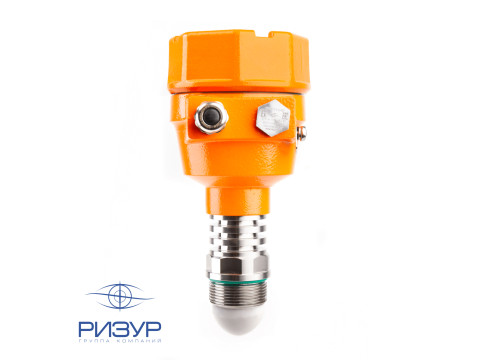

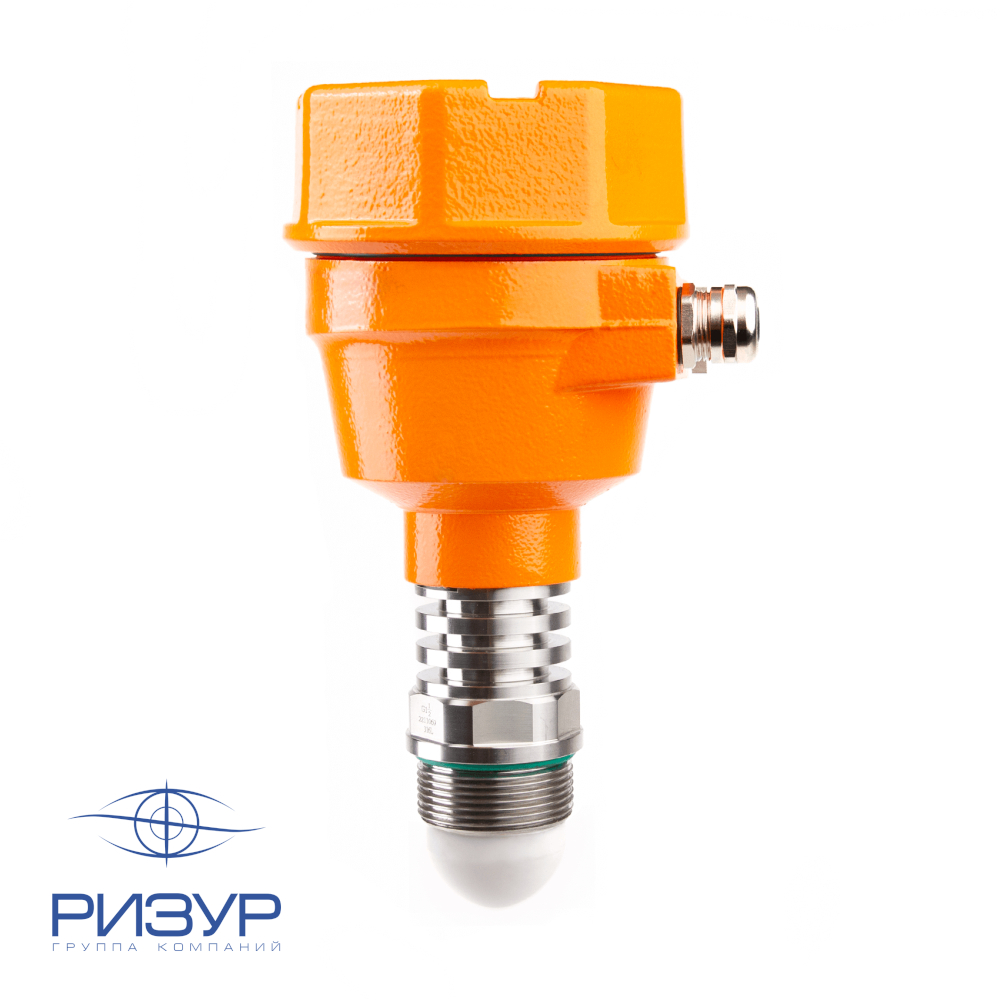

Уровнемер бесконтактный радарный РИЗУР-2030
- Бесконтактная технология измерения без прямого контакта со средой
- Устойчивость к изменению температуры, давления, плотности и электропроводности
- Подходит для работы с агрессивными и загрязненными средами
- Возможность применения в санитарно чувствительных процессах
- Простота монтажа и обслуживания
- Надежная работа во взрывоопасных зонах
- Компактная моноблочная конструкция
- Высокая точность измерений до ±3 мм
Прибор cерии бесконтактных уровнемеров РИЗУР-2030 использует прогрессивную бесконтактную радарную технологию измерения и предназначен для постоянного контроля и измерения уровня без прямого контакта с содержимым. РИЗУР-2030 — безопасный и надежный, простой в монтаже и эксплуатации.
Уровнемер РИЗУР-2030 выпускается по ТУ 26.51.52-001-12189681-2018, имеет сертификат соответствия требованиям Технического регламента Таможенного союза "О безопасности оборудования для работы во взрывоопасных средах" ЕАЭС RU C-RU.HB82.B.00077/22. Прибор внесён в государственный реестр средств измерений.
Назначение и область применения
Бесконтактный радарный уровнемер РИЗУР-2030 производства ООО "НПО РИЗУР" предназначен для измерения и индикации уровня различных жидкостей и сыпучих сред. РИЗУР-2030 применяется в открытых, закрытых, в том числе, находящихся под давлением емкостях, в технологических установках на объектах химической, нефтехимической, нефтегазовой, фармацевтической, пищевой и других отраслей промышленности.
РИЗУР-2030 подходит для эксплуатации во взрывоопасных зонах, где возможно образование взрывоопасных смесей газов и паров с воздухом. Уровнемер РИЗУР-2030 не соприкасается с контролируемой средой, поэтому может применяться для загрязненных сред, а также со средами, при работе с которыми требуется соблюсти особые санитарные условия. На работу прибора не влияют изменения параметров измеряемой среды, таких как плотность, электропроводность, температура, давление, вязкость.
Устройство и принцип работы

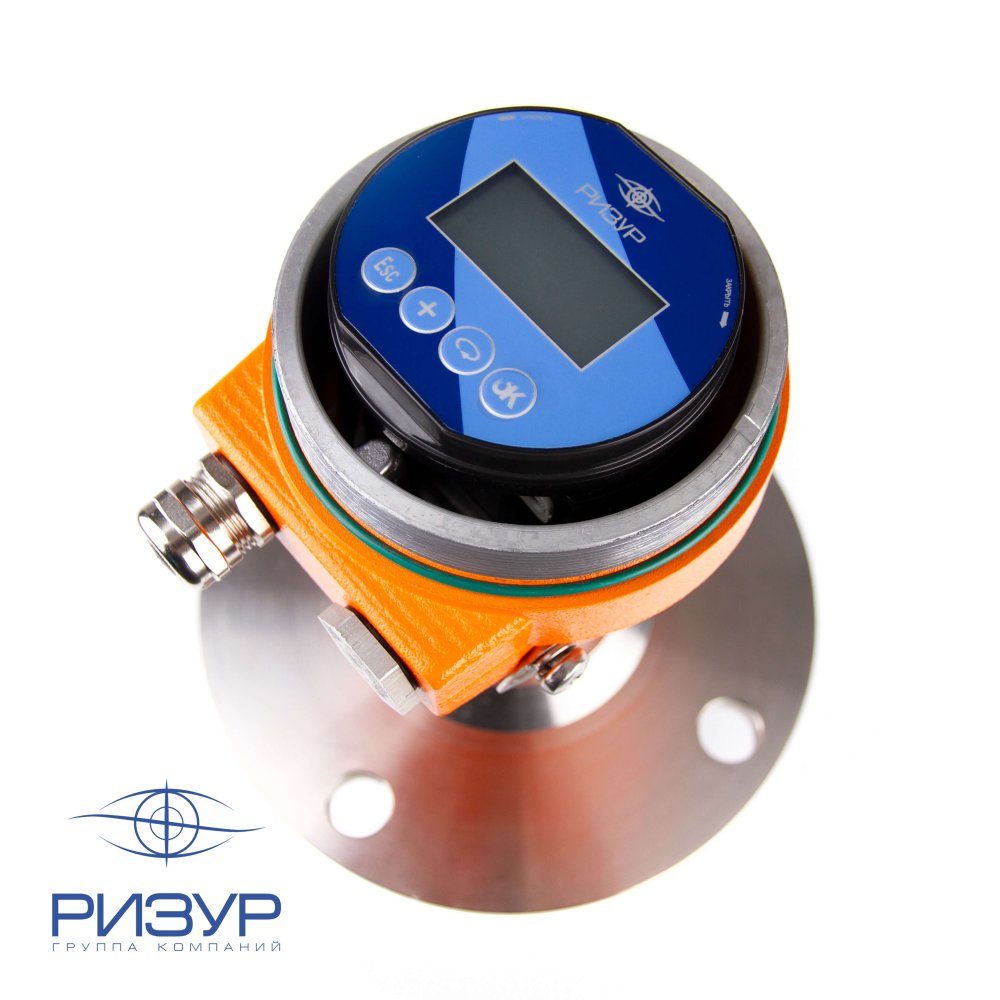

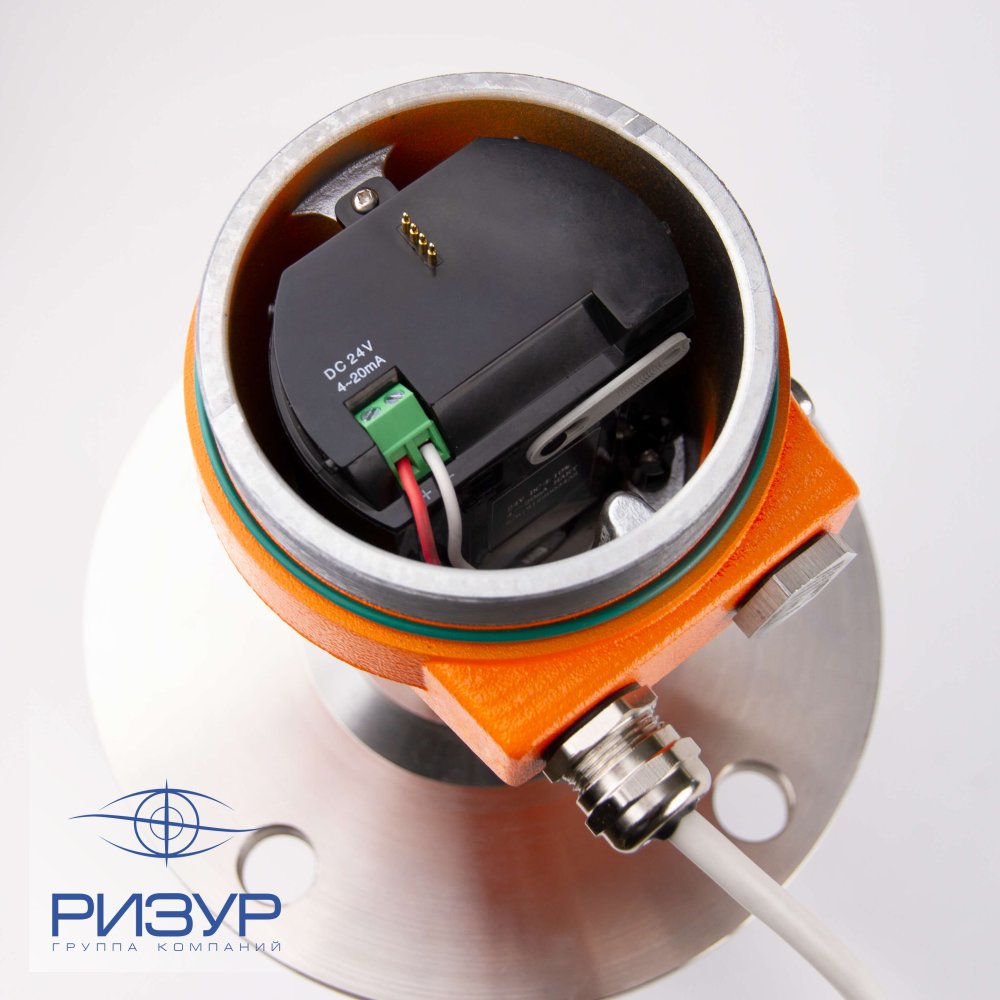

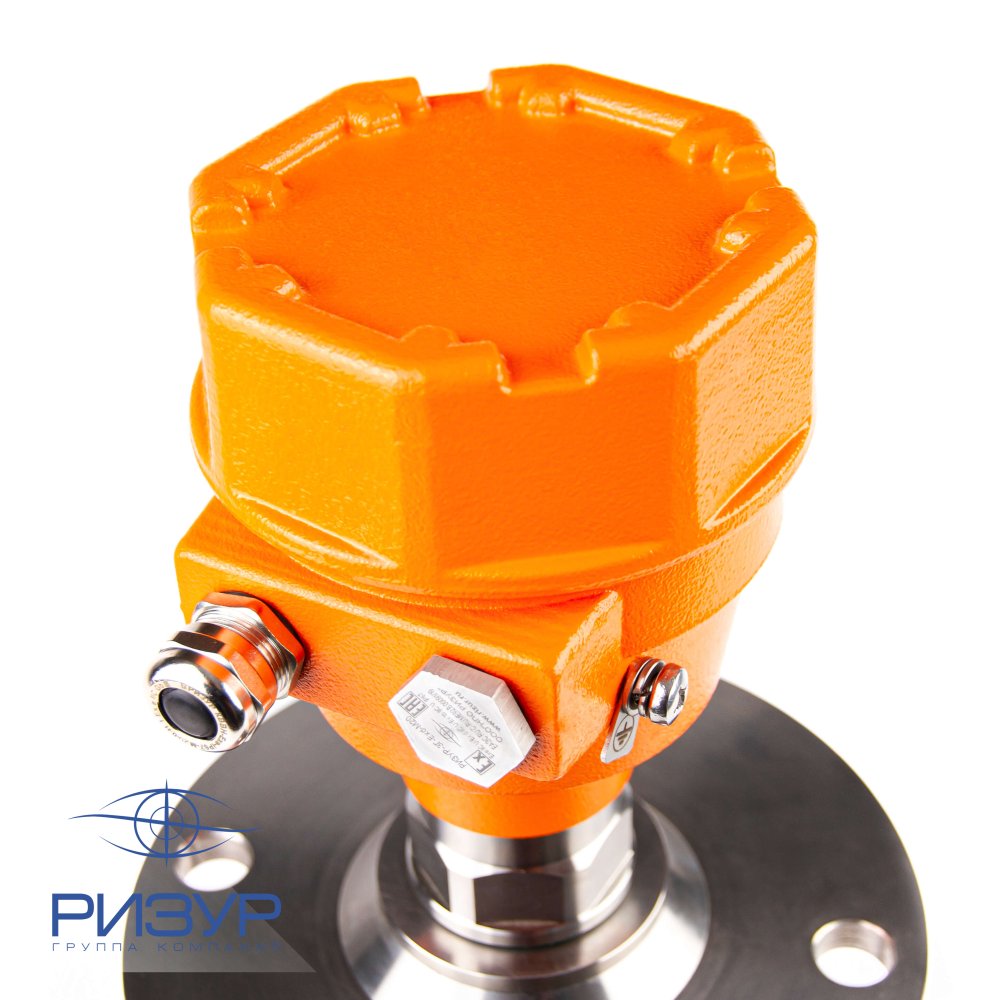

РИЗУР-2030 имеет моноблочную конструкцию. Корпус и крышка уровнемера изготовлены из алюминиевого сплава методом литья. Под крышкой размещены: клеммный блок для присоединения кабеля и индикатор. Кабель вводится в корпус через кабельный ввод с сальниковым уплотнением. Герметично закрепить уровнемер на объекте возможно с помощью фланца (соединение уплотняется прокладкой) или штуцера.
Работа уровнемера РИЗУР-2030 основана на технологии измерения времени прохождения сигнала от электронного блока до отражающей поверхности. Электронный блок формирует электромагнитные импульсы, когда они достигают отражающей поверхности измеряемой среды, часть энергии отражается и передается обратно в электронный блок, где происходит измерение времени прохождения сигнала и преобразование в выходной сигнал в диапазоне от 4 до 20 мА.
Преимущества
- Части РИЗУР-2030 не подвержены коррозии, т.к. измерения происходят без прямого контакта с контролируемой средой.
- Нет потребности корректировать настройки уровнемера, если плотность или электропроводность среды изменяются.
- На точность измерений не влияет изменение температуры или давления.
- Простота технического обслуживания, в виду отсутствия подвижных частей.
- РИЗУР-2030 не соприкасается с контролируемой средой, а значит может применяться для работы как с загрязненными средами, так и с теми, где требуется соблюсти особые санитарные условия.
Технические характеристики
| Материал корпуса | алюминиевый сплав |
| Температура контролируемой среды, °С | -40...+150 -60...+250 (по спец. заказу) |
| Давление контролируемой среды, МПа | -0,1 ... + 4,0 МПа |
| Температура окружающей среды, °С | -40...+60 -60...+60 (в комплекте с термочехлом) |
| Частота излучателя, ГГц | 80 |
| Верхний неизмеряемый уровень, мм | 200 |
| Рабочий диапазон измерения, не более, м | |
| Присоединение к процессу | резьбовое; фланцевое |
| Выходной сигнал | 4-20мА (двухпроводное подключение), HART |
| Погрешность, мм | ± 3 / ±5 |
| Степень защиты корпуса | IP67 |
| Маркировка взрывозащиты |
без взрывозащиты, |
| Напряжение питания | 24 В постоянного тока |
| Потребляемый ток, мА, не более | 30 |
| Положение при монтаже | вертикальное |
| Средний срок службы, лет | 10 |

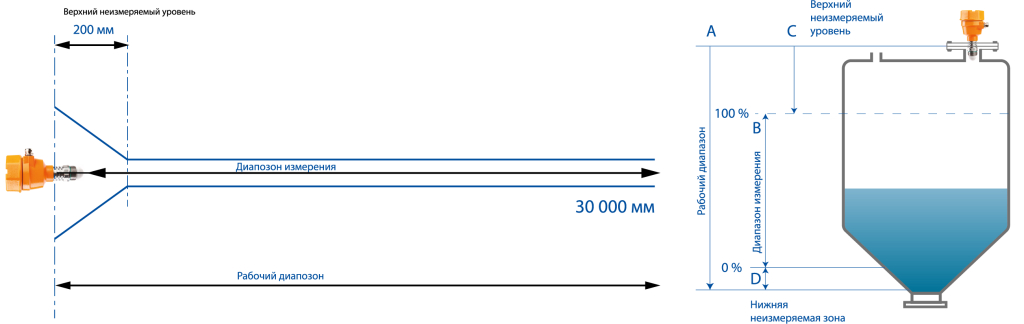

Диапазон измерений радарного уровнемера РИЗУР-2030
