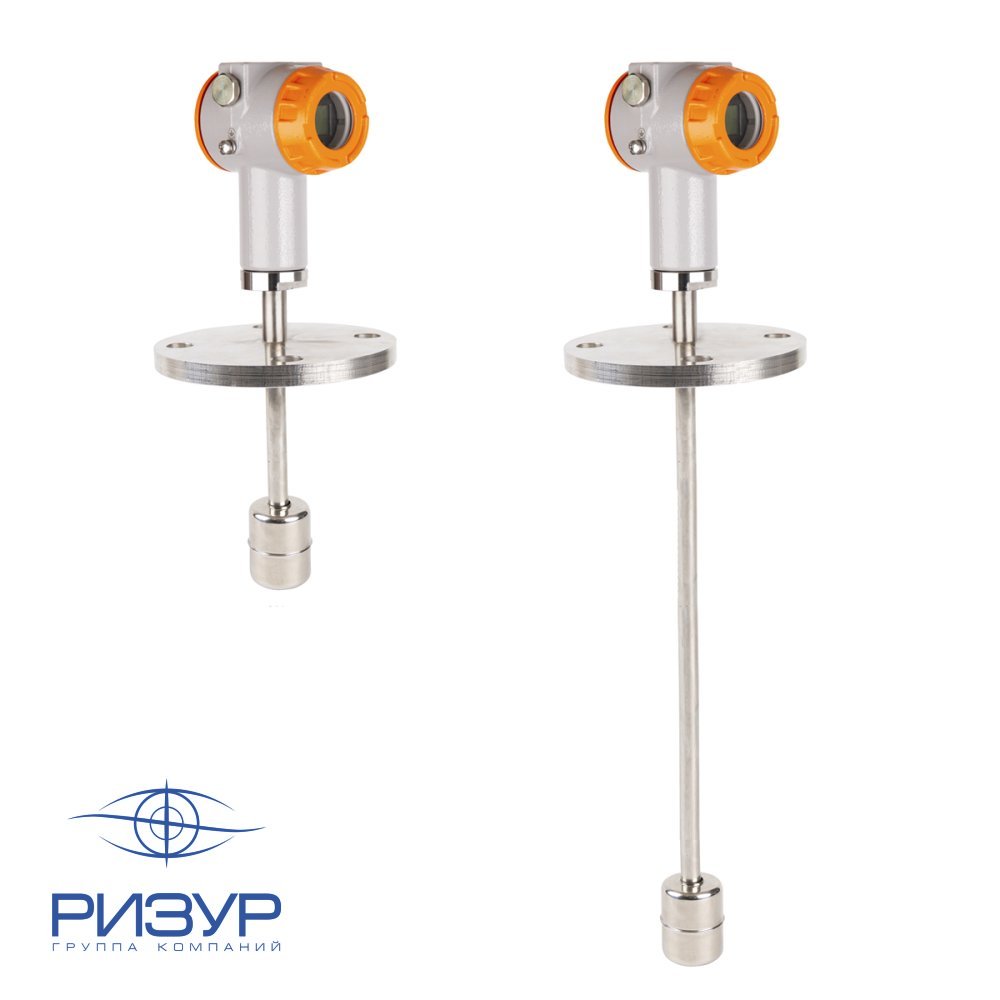

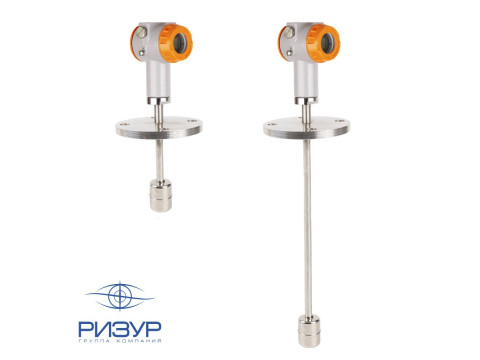

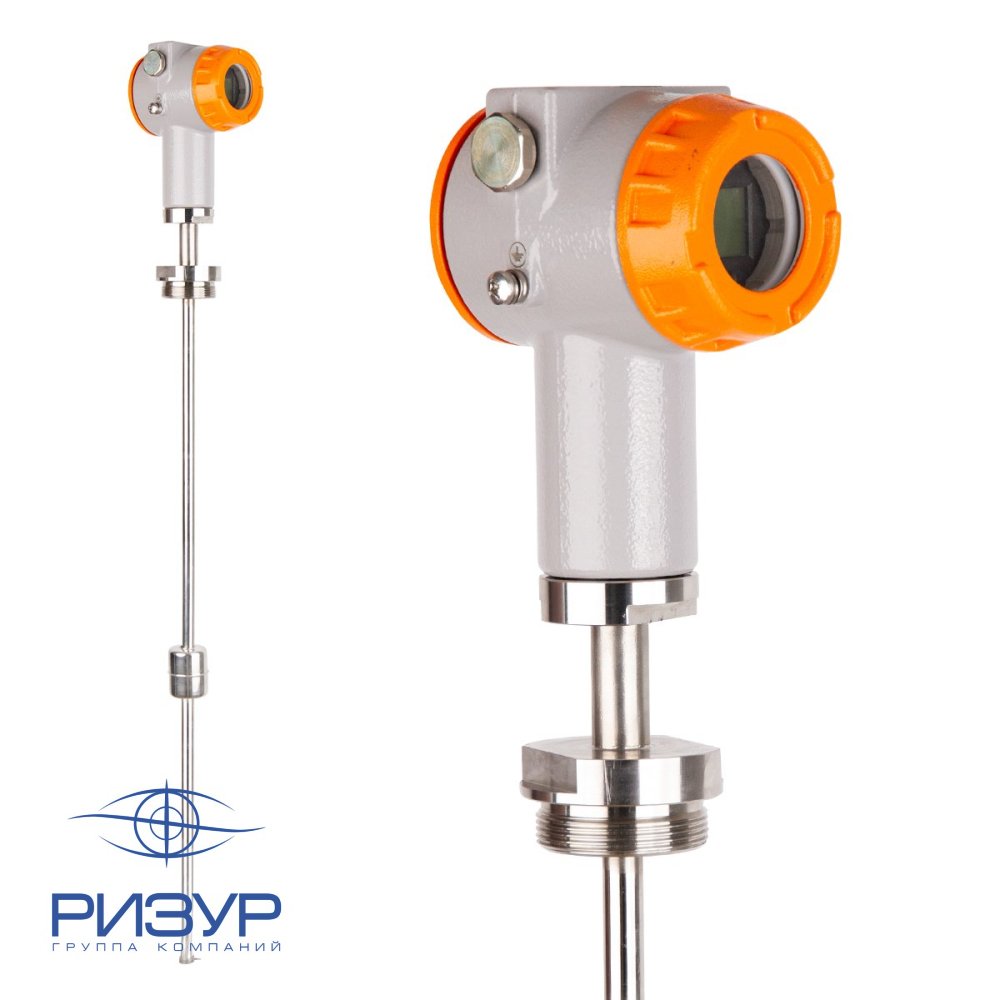

Уровнемер поплавковый РИЗУР-6000
- Измерение уровня жидкости и раздела сред с высокой точностью до ±0,2%
- Поддержка гибкого и жёсткого чувствительного элемента длиной до 25 метров
- Совместимость с агрессивными и сжиженными средами при температуре до +250 °C
- Применение в взрывоопасных зонах (Ex ia, Ex db)
- Возможность монтажа как напрямую, так и через байпасную камеру
- Надежная работа при низких температурах до -60 °C с термозащитой
- Высокая степень защиты корпуса — до IP68
- Унифицированный аналоговый и цифровой (HART) выходной сигнал
Уровнемеры РИЗУР-6000 предназначены для измерений уровня жидкости и уровня раздела жидкостей, в том числе сжиженных газов (далее - измеряемая среда) в открытых или закрытых емкостях при атмосферном и избыточном давлении.
Область применения уровнемеров - технологические установки промышленных объектов химической, нефтехимической, медицинской, пищевой и других отраслях, производства и объекты, связанные с обращением или хранением взрывопожароопасных и токсичных веществ и смесей, не образующих налипающих компонент, препятствующих перемещению поплавка.

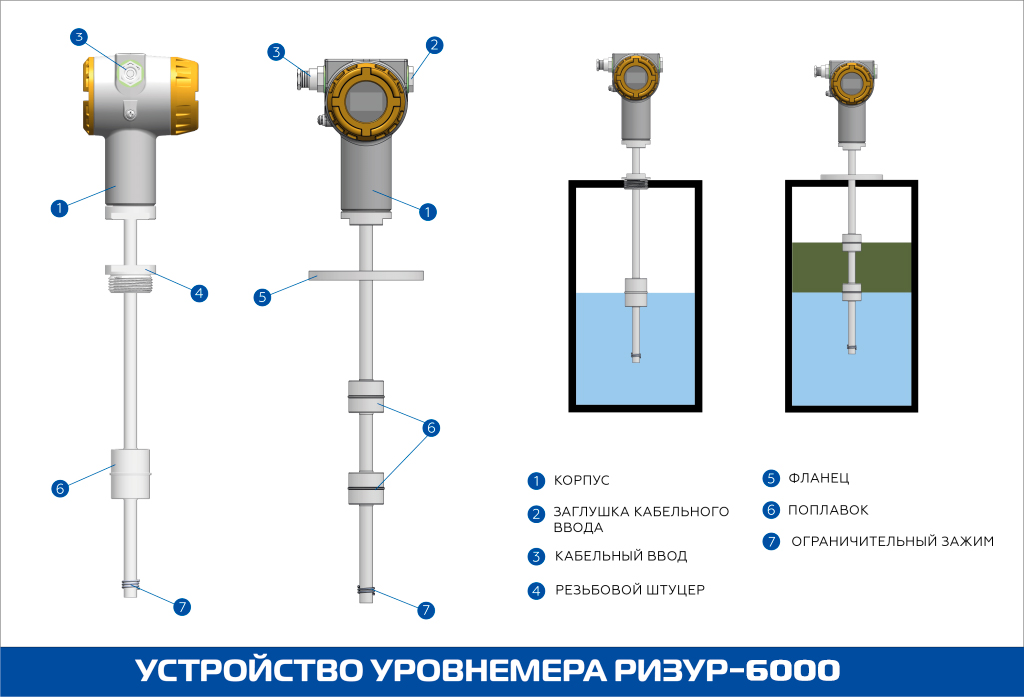

Устройство и принцип работы
Функционально уровнемер состоит из электронного блока и первичного преобразователя объединённые конструктивно.
Принцип работы уровнемеров основан на взаимодействии магнито-чувствительного элемента, расположенного внутри трубки первичного преобразователя, и одного или нескольких магнитных блоков, свободно перемещающихся вдоль чувствительного элемента.
Магнитные блоки находится в поплавке, который под действием выталкивающей силы жидкости и силы тяжести перемещается вдоль чувствительного элемента. Поплавок сконструирован таким образом, что он всегда находится на поверхности измеряемой среды, уровень которой измеряет уровнемер. Поплавки уровнемера располагаются на чувствительном элементе или на расстоянии действия магнитного поля магнитных блоков от чувствительного элемента (в байпасной трубе).

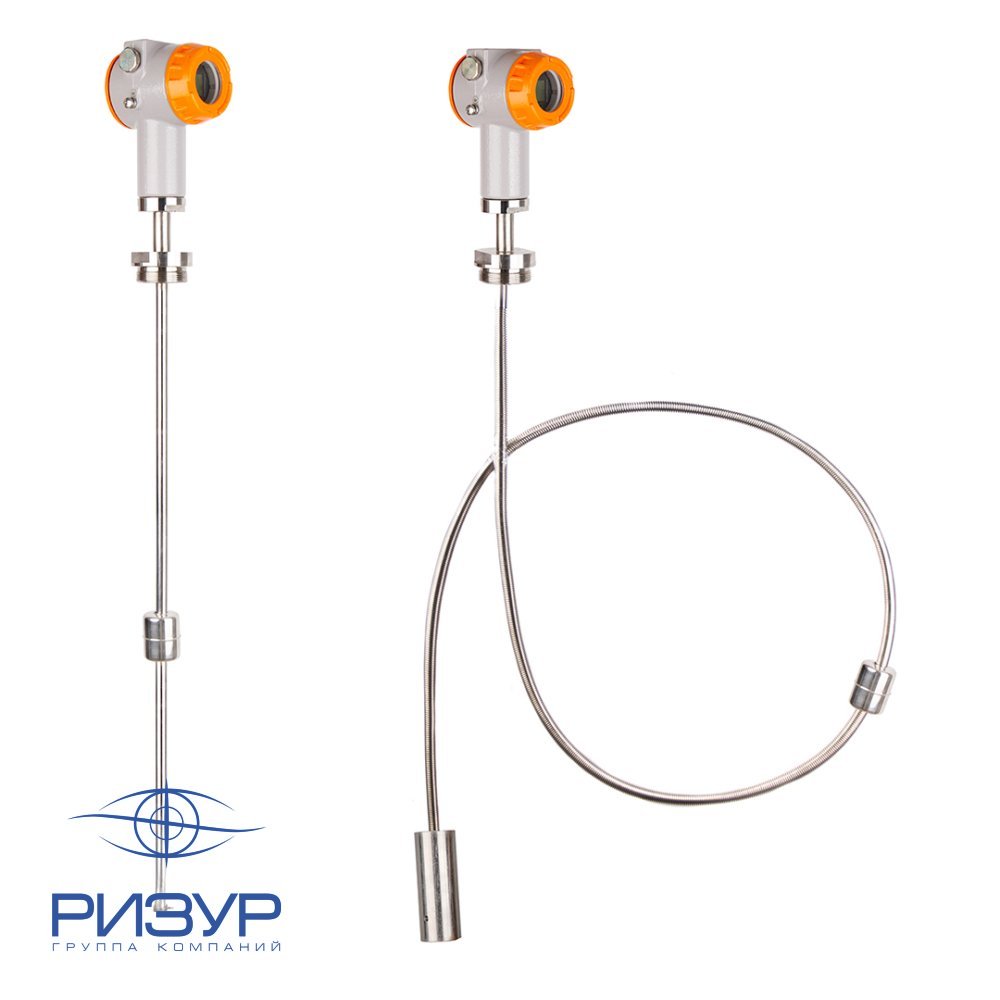

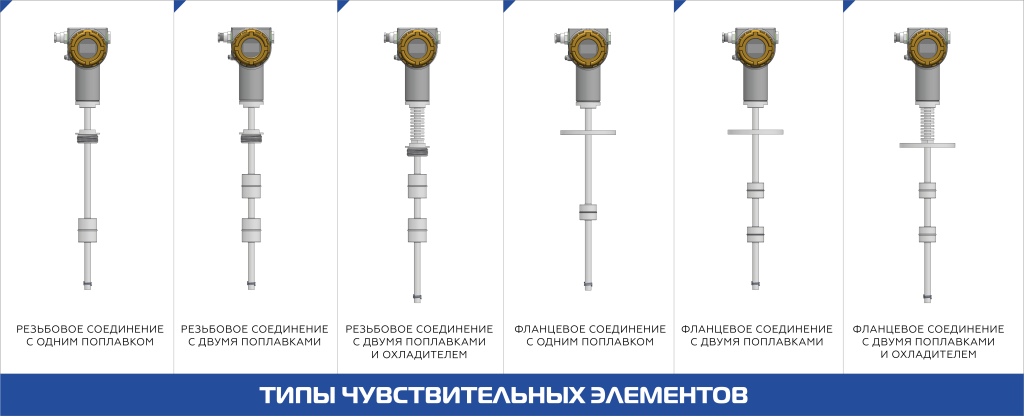

Уровнемеры в зависимости от исполнения могут иметь жёсткий или гибкий первичный преобразователь в котором расположен чувствительный элемент.
Электронный блок формирует электрические сигналы, воздействие на чувствительный элемент первичного преобразователя уровнемера. Результатом воздействия электронного блока на чувствительный элемент является электрический сигнал, параметры которого пропорциональны информации о положении магнитных блоков. Электронный блок математически обрабатывает данные полученные от первичного преобразователя о расположении магнитных блоков. В соответствии с настройками электронного блока, информация преобразуется в значение расстояния до магнитных блоков и/или значение уровня. Электронный блок отображает на индикаторе (при наличии), формирует унифицированный выходной сигнал силы тока и/или цифровой сигнал. Уровнемер может содержать несколько магнитных блоков.
В качестве измеряемой среды, могут применяться на различные жидкости такие, как вода и водные растворы, бензин, дизельное топливо, керосин, нефть, различные виды масел, кислоты и химические продукты, сжиженные газы и т.д.

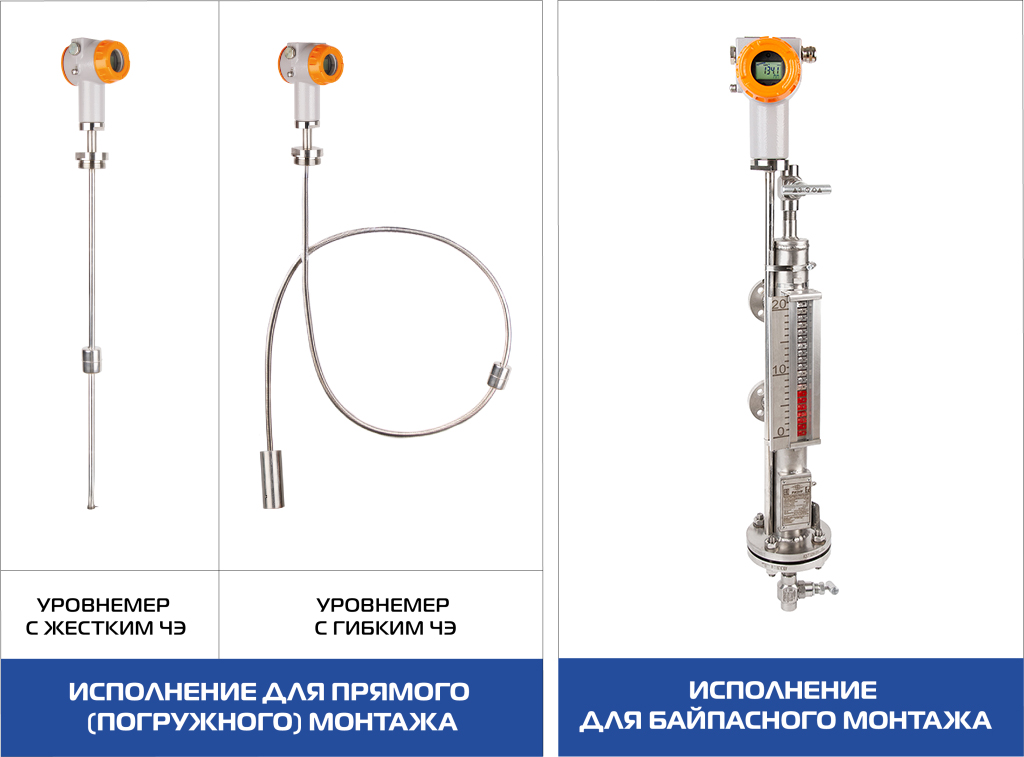

Уровнемеры РИЗУР-6000 по типу монтажа могут быть погружного исполнения или внешнего монтажа:
Уровнемер погружного исполнения предназначен для непосредственного расположения первичного преобразователя в измеряемой среде. Основной конструктивной особенностью этого прибора является то, что он имеет собственный поплавок и собственные присоединительные элементы (резьба, фланец).
Исполнение уровнемеров для внешнего монтажа не имеет собственных крепежных элементов и поплавка. Уровнемер предназначен для установки на байпасный указатель (РИЗУР-НБК) и работает от магнитного блока поплавка, расположенного в байпасной колонке.

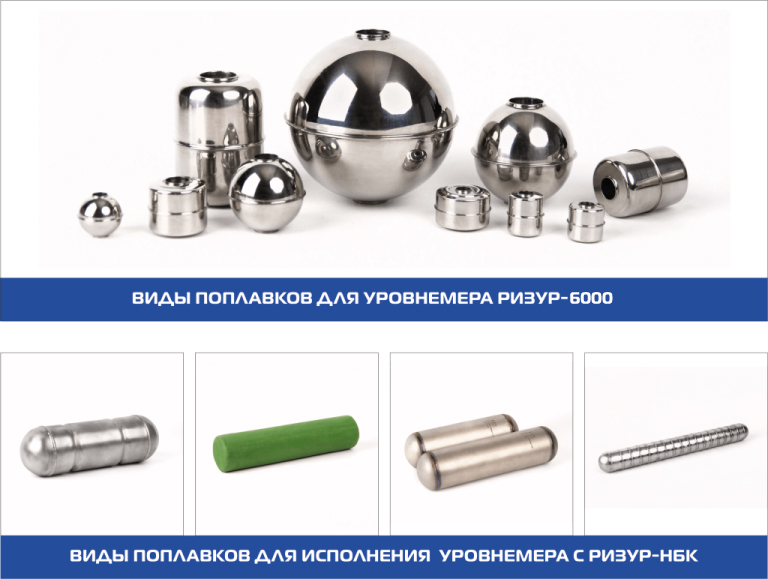

Поплавки производства ООО «НПО РИЗУР» представляют собой герметичную конструкцию цилиндрической формы и изготавливаются из:
- нержавеющей стали,
- титанового сплава,
- стеклопластика.
Технические характеристики
Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня жидкости1, мм: | от 0 до 24800 |
| Пределы допускаемой абсолютной погрешности измерений уровня2, мм | ±1, ±3, ±5, ±10 |
| Пределы допускаемой основной приведенной погрешности преобразования значений уровня и уровня раздела сред в значения тока, % | ±0,2 |
| Пределы допускаемой дополнительной приведенной погрешности преобразования значений уровня и уровня раздела сред в значения тока, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С % диапазона измерений уровня, % | ±0,01 |
1) Приведен максимально возможный диапазон измерений. Фактические значения диапазона измерений указываются в паспорте.
2) Фактическое значение погрешности измерений уровнемера указывается в паспорте уровнемера и в шифре модификации уровнемера
Технические характеристики
| Наименование характеристики | Значение |

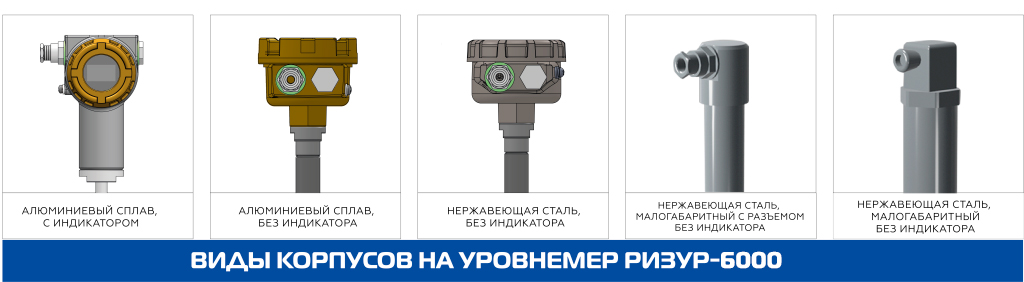

| Материал и исполнение корпуса | - алюминиевый сплав, с индикатором; - алюминиевый сплав, без индикатора; - нержавеющая сталь, без индикатора; - нержавеющая сталь, малогабаритный без индикатора. |
| Длина ЧЭ, мм, не более | 6000 (жесткий ЧЭ); 25000 (гибкий ЧЭ). |
| Верхний неизмеряемый уровень, мм | 100 |
| Нижний неизмеряемый уровень, мм: - жёсткий |
150 |
| - гибкий3 | 250 |
| Материал поплавка | нержавеющая сталь |
| Тип присоединения | резьбовое / фланцевое |
| Выходной сигнал | - один выходной сигнал типа токовая петля 4-20 мА и цифровой по протоколу HART (для одного или двух поплавков) по цепям токовой петли; - два выходных сигнала токовой петли 4-20 мА и цифровому HART (для двух поплавков) по цепям токовой петли первого выходного сигнала; |
| Напряжение питания, В - для Ex ia - для Ex db, без взрывозащиты |
от 12 до 28 от 12 до 36 |
| Вид взрывозащиты | 0 Ех ia IIC T6...T4 Ga X 1 Ех db IIC T6...T4 Gb X Общепромышленное исполнение |
| Степень защиты по ГОСТ 14254-2015 | IP65; IP67; IP68. |
| Диапазон температур окружающей среды1, °С | -40...+60; -40...+80. |
| Относительная влажность, %, не более | 95 |
| Средняя наработка на отказ, ч, не менее | не менее 70 000 |
| Средний срок службы, лет | 12 |
| Режим работы уровнемера | непрерывный, круглосуточный |
| Параметры измеряемой среды2 | |
| Плотность, кг/м³, не менее | 450 |
| Избыточное давление, МПа, не более | 2,5 |
| Диапазон температур, °С | от -60 до +250 |
1) При комплектации уровнемера термочехлом, возможно использование при -60 °С.
Работоспособность цифрового индикатора ЖК обеспечивается при температуре окружающей среды от минус 20 °С до 70 °С. Воздействие более низких или высоких температур окружающей среды не приводит к повреждению цифрового индикатора ЖК, при этом его показания могут быть нечитаемыми, частота его обновлений снижается. Уровнемер при этом остается в работоспособном состоянии.
2) Указаны максимальные значения. Параметры измеряемой среды конкретного уровнемера указываются в паспорте.
3) Для гибкого ПП нижняя неизмеряемая зона может увеличиваться в процессе эксплуатации, монтажа и тд, за счёт растяжения (конструктивная особенность).

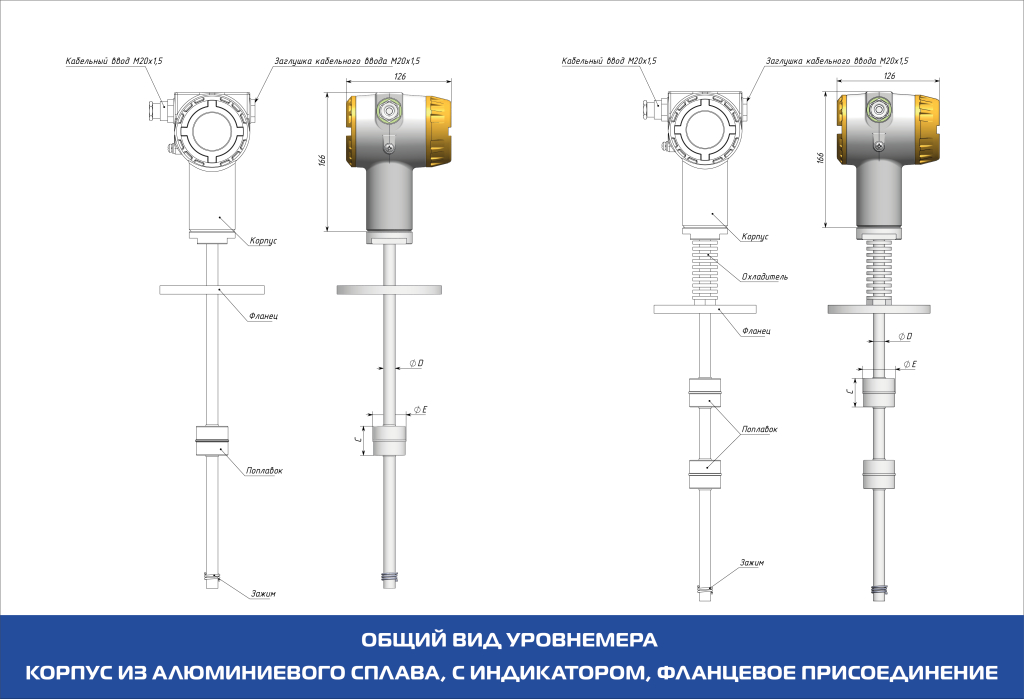

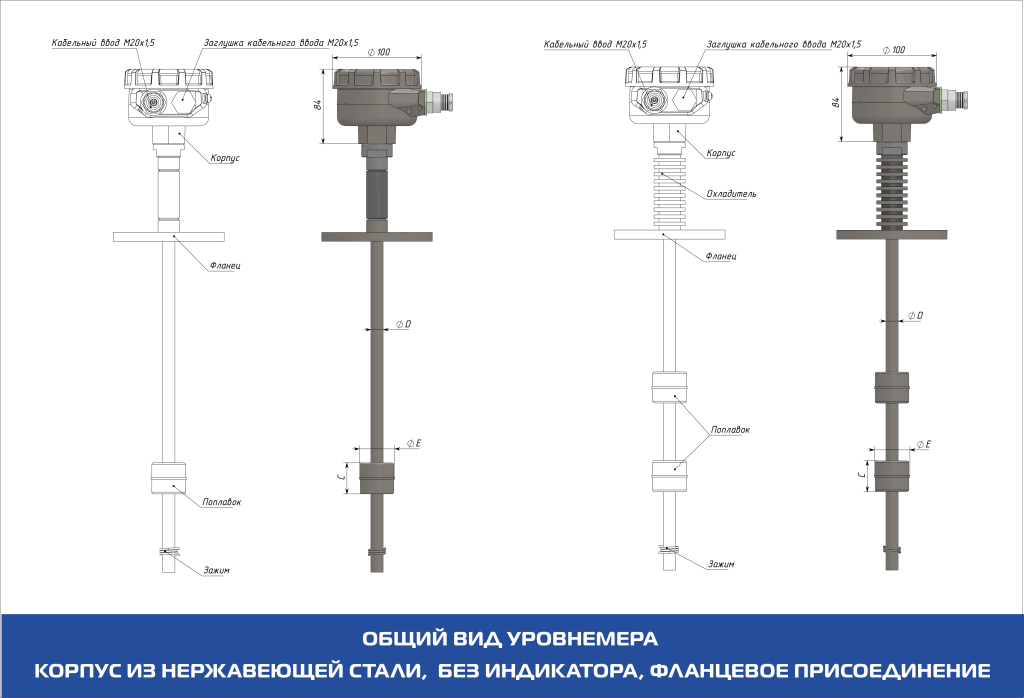

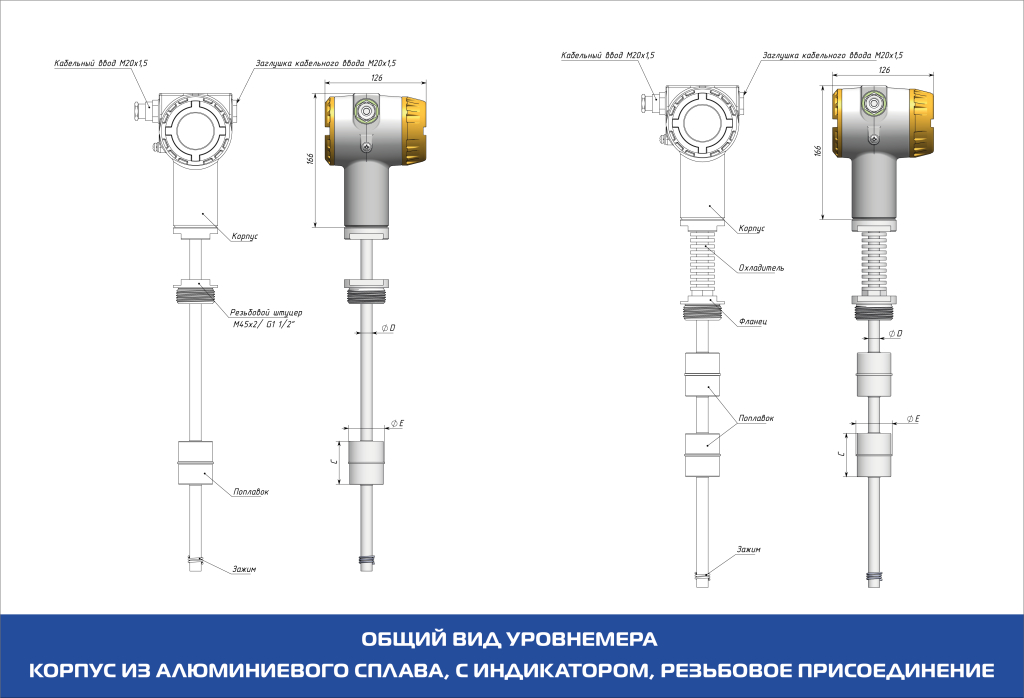

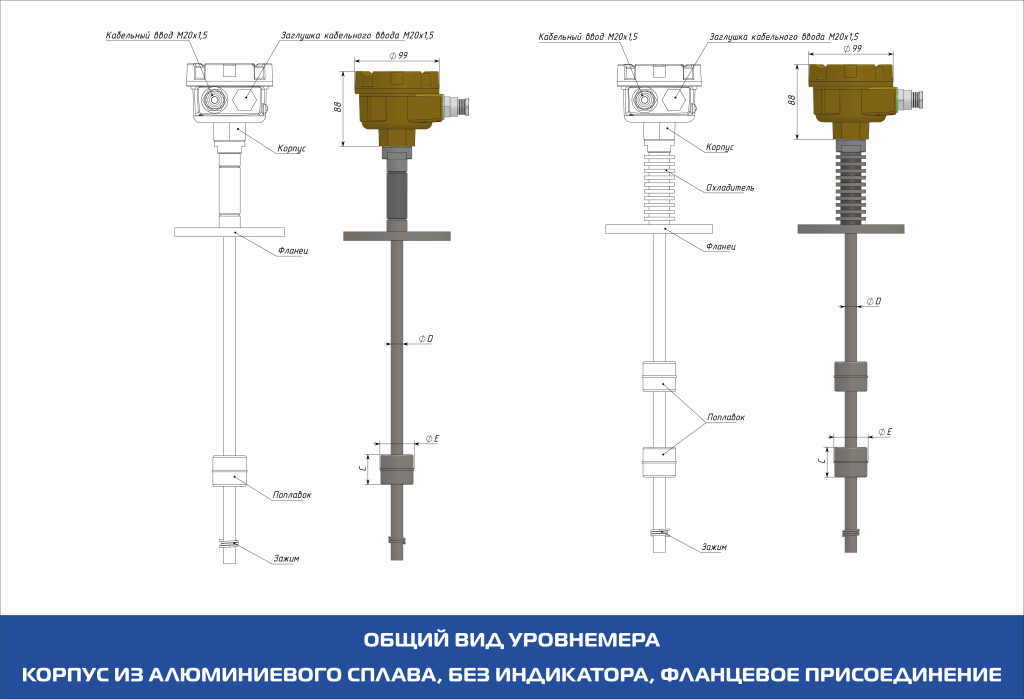

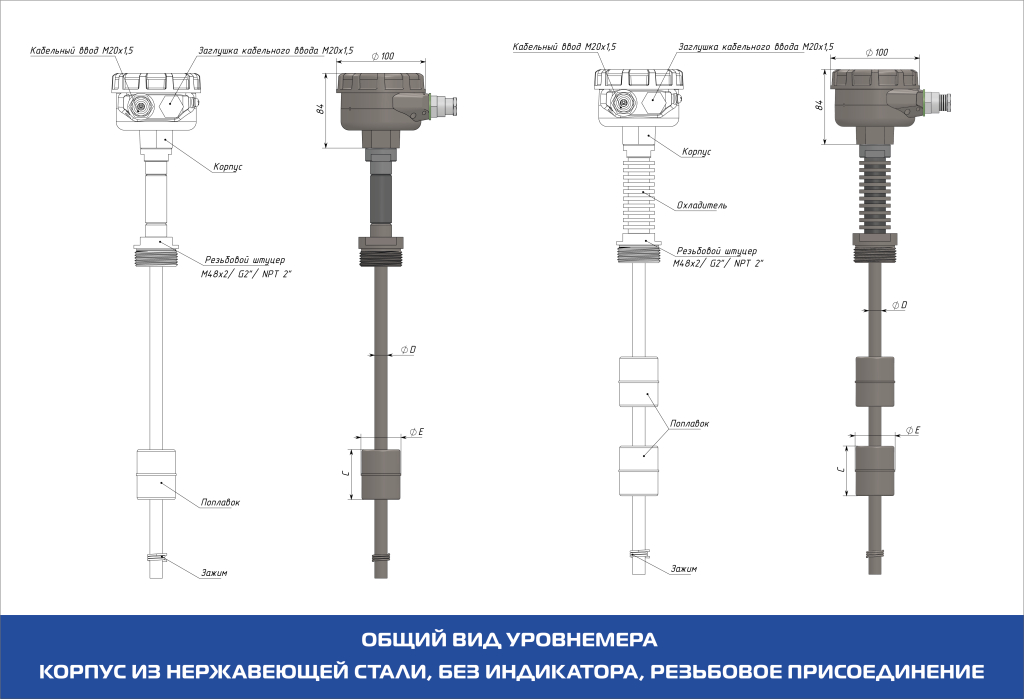

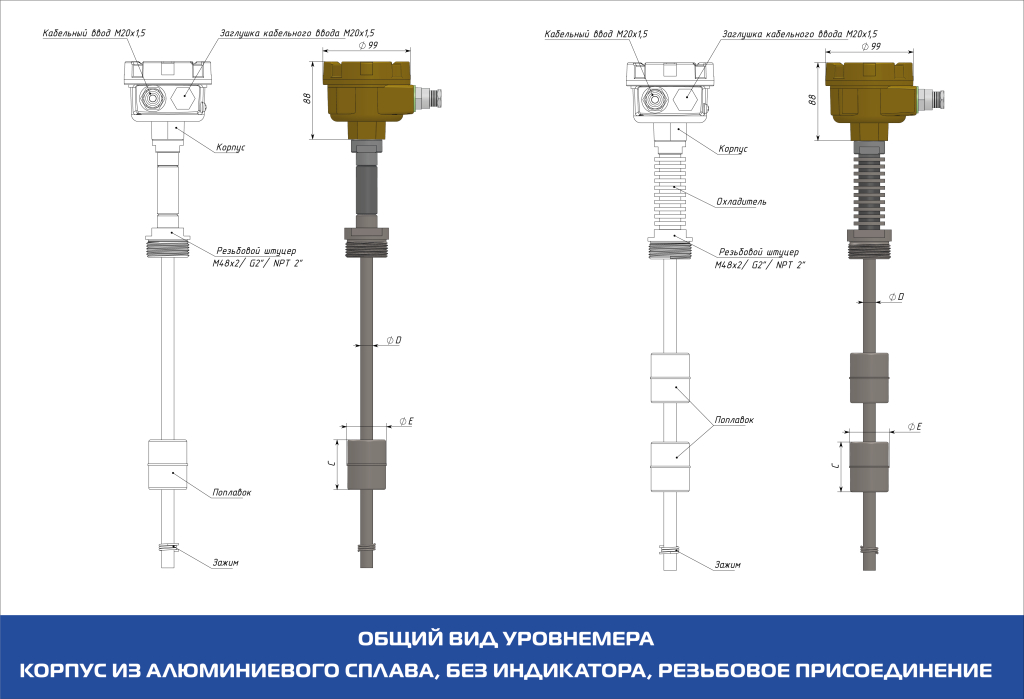

Чертежи
