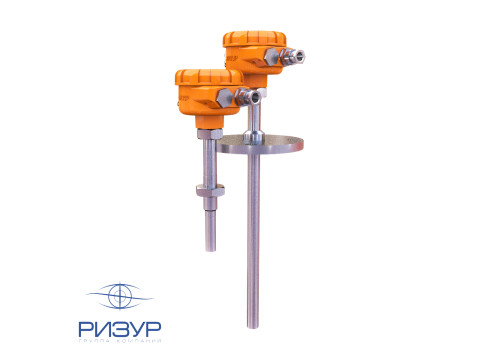

Сигнализатор уровня ультразвуковой РИЗУР-900

Сигнализаторы уровня и наличия среды ультразвуковые серии РИЗУР-900 предназначены для контроля уровня жидкостей в открытых или закрытых, в том числе, находящихся под давлением емкостях в технологических установках промышленных объектов химической, нефтехимической, фармацевтической, пищевой и других отраслях промышленности.

Область применения

Сигнализаторы РИЗУР-900 производства ООО "НПО РИЗУР" могут использоваться в системах автоматического контроля, регулирования и управления технологическими объектами, в других устройствах автоматики. Могут применяться в системах очистки и фильтрования, в резервуарах для охлаждающих и смазывающих жидкостей, в системах защиты насосов, а также в пищевой промышленности в контакте с пищевыми продуктами.

РИЗУР-900 - это прибор уникальный по цене и качеству, являющийся альтернативой как морально устаревшим датчикам-реле уровня, например, РОС 101(И), РОС 102(И), УЗС, РОС-400, РОС-501(И) и др., так и дорогим импортным сигнализаторам уровня, например, Liquiphant, SITRANS, Optiswitch и другим поплавковым, электроконтактным, вибрационным и оптическим сигнализаторам. На работу сигнализаторов не влияют турбулентные потоки и внешние вибрации, приборы имеют повышенную прочность

Устройство и принцип работы

Принцип действия сигнализатора РИЗУР-900 основан на определении затухания акустических импульсов в чувствительном элементе, которое значительно увеличивается при погружении его в контролируемую среду.

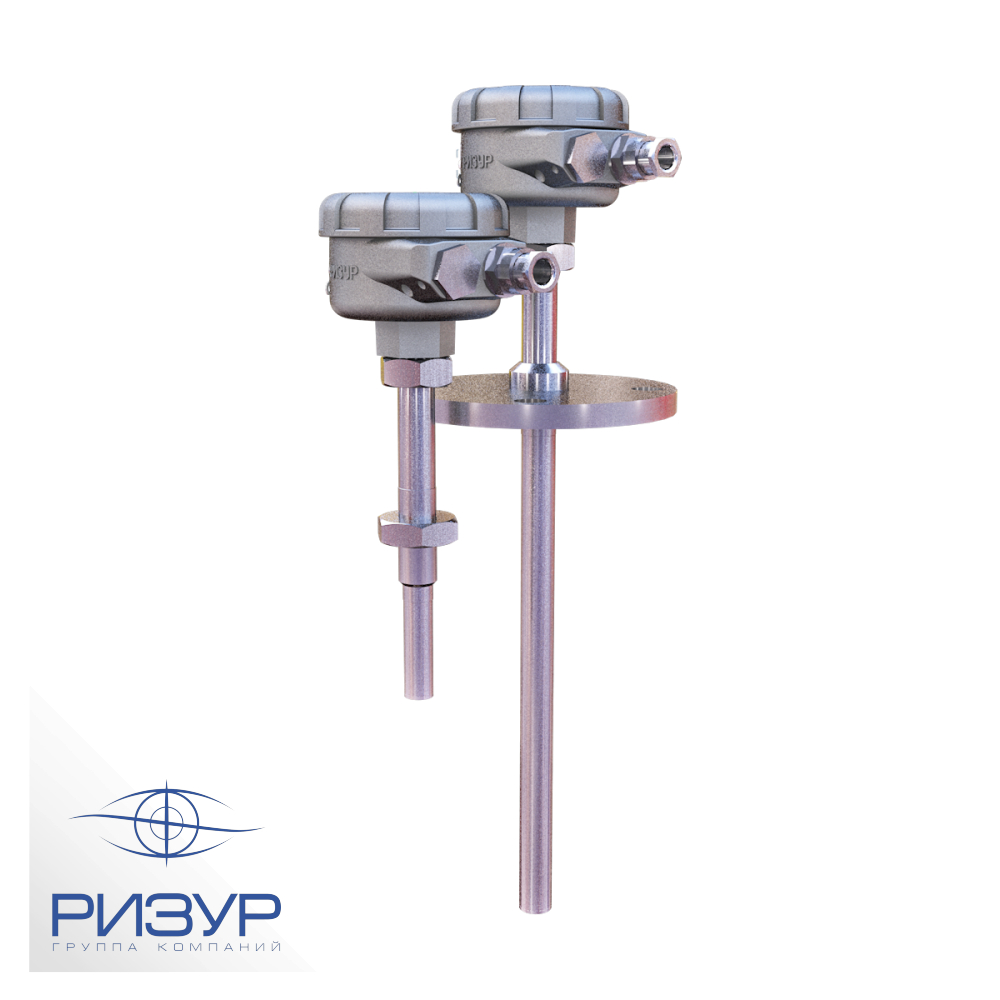

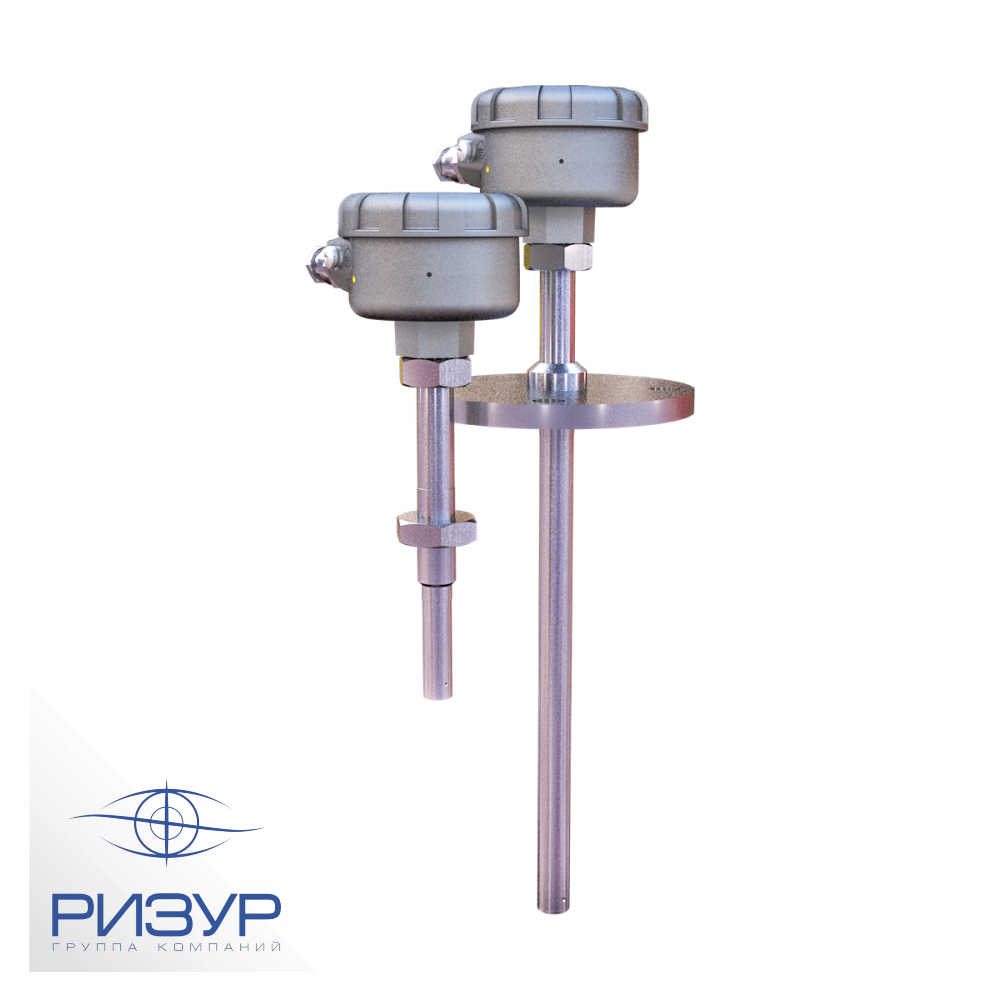

Корпус и крышка, изготовлены из алюминиевого сплава методом литья (по специальному заказу корпус может быть выполнен из нержавеющей стали). Под крышкой размещены зажимы для подключения кабеля, который вводится в корпус через кабельный ввод. На корпусе сигнализатора находится светодиодный индикатор, показывающий состояние контролируемой среды и исправность сигнализатора. В сигнализаторе РИЗУР-900 чувствительный элемент изготовлен из трубки с наружным диаметром 16...20мм. Генерация ультразвуковых импульсов и их прием производится пьезопреобразователем, размещенным в непосредственной близости от корпуса.

Сигнализатор серии РИЗУР-900 имеет функцию самодиагностики электроники и состояния сенсора. Сигнализатор оснащен контрольной точкой на корпусе.  При поднесении к ней магнита запускается режим самодиагностики.

Сухой контакт	Токовая петля	NAMUR

В версии с выходным сигналом "сухой контакт" сигнализатор оснащается двумя релейными выходными сигналами. В режиме SPDT одно реле срабатывает по уровню жидкости, а второе при выборе заказчиком функции "контроль исправности", наличию ошибок или пропадания питания. В режиме DPDT оба реле срабатывают по уровню жидкости. В обоих режимах индикация налипания осуществляется подачей цветового сигнала светодиодным индикатором.

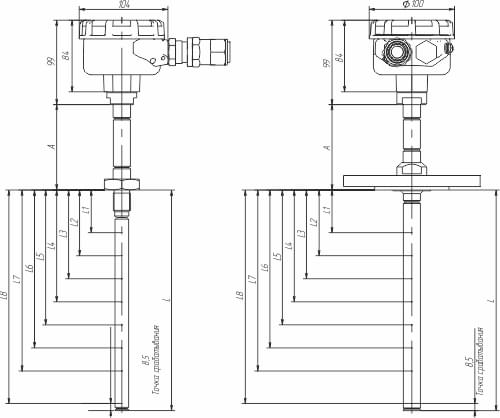

Габаритные размеры

Температура процесса	Значение А*
-60... +150 °С	100 мм
-60... +250 °С	200 мм
-196... +350 °С	250 мм
-196... +500 °С	300 мм

Один сигнализатор Ризур-900 может контролировать до 8 точек уровня среды. Для жесткого чувствительного элемента (ЧЭ) максимальная длина составляет 6 000 мм, для гибкого - до 20 м

Жесткий чувствительный элемент изготавливается из нержавеющей стали различных марок, фторопласта (для агрессивных сред) или специальных материалов по требованию заказчика. Гибкий чувствительный элемент изготавливается из комбинированных материалов.

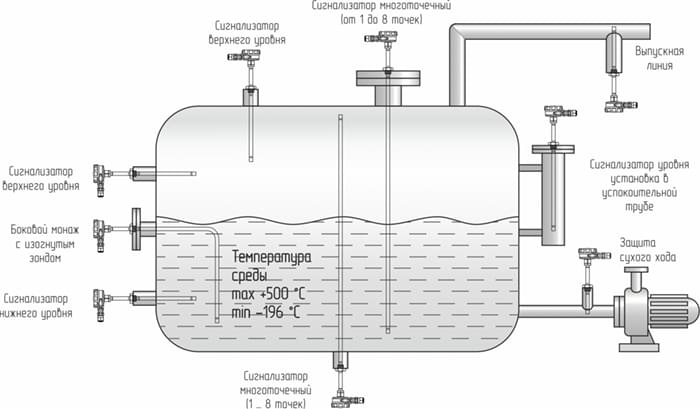

Примеры монтажа

Существует несколько вариантов монтажа ультразвукового сигнализатора РИЗУР-900: установка сбоку или наверху объекта, в выпускной линии, успокоительной трубе и т. д.

Технические характеристики
