Уровнемер поплавковый герконовый РИЗУР‑НМТ-Г

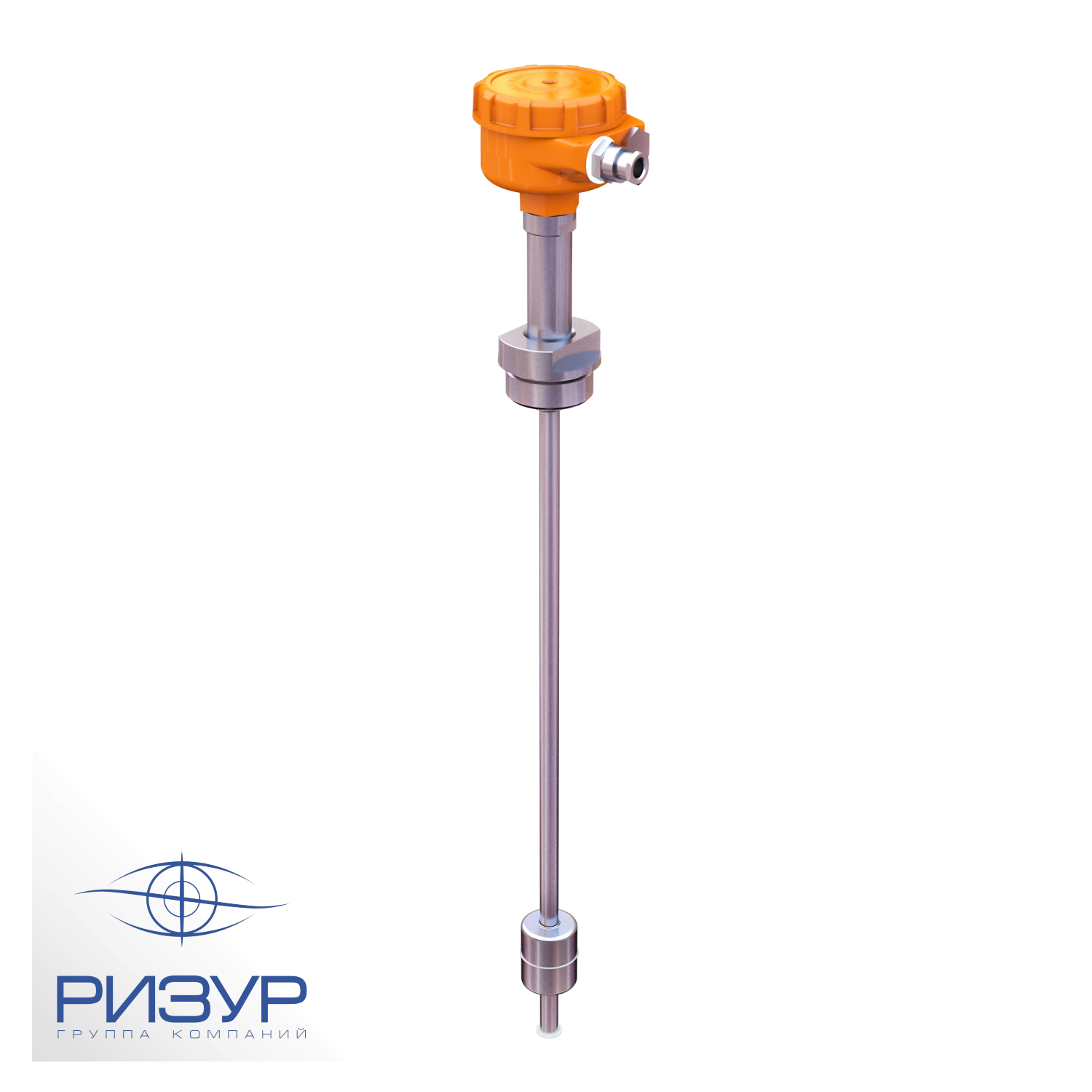

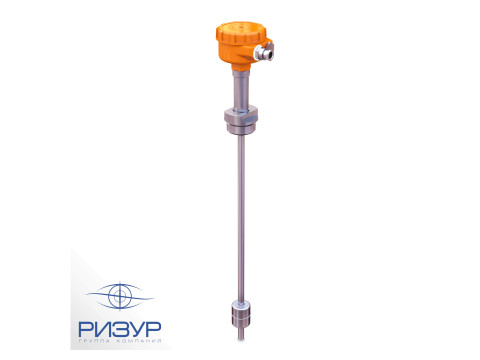

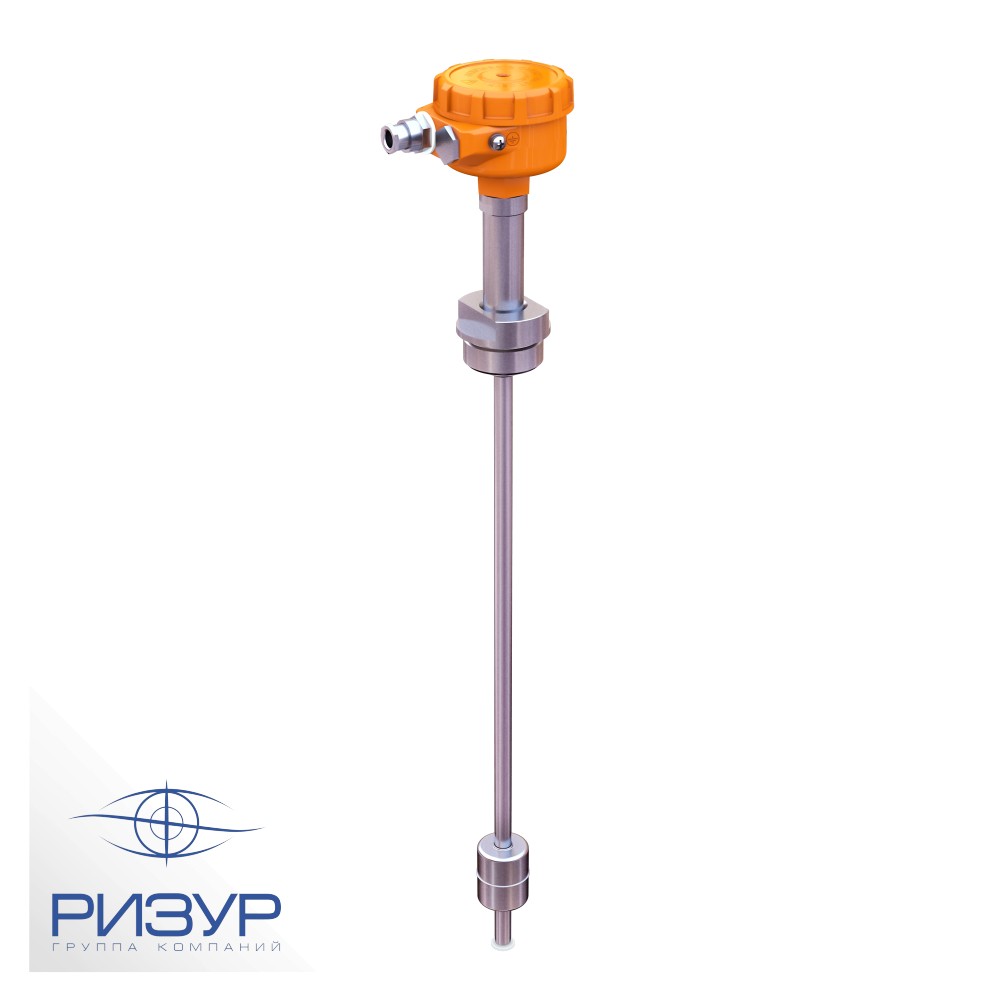

РИЗУР-НМТ-Г – это поплавковый герконовый уровнемер, который применяется для постоянного измерения уровня одной или нескольких жидких сред, в том числе и агрессивных. РИЗУР-НМТ эксплуатируется, например, на заправках, нефтебазах, топливохранилищах, хранилищах сжиженного газа во многих отраслях промышленности: химической, пищевой, нефтеперерабатывающей и др.

Назначение и принцип действия

РИЗУР-НМТ-Г — поплавковый герконовый уровнемер производства ООО "НПО РИЗУР". Конструктивно уровнемер состоит из электронного блока и жесткого чувствительного элемента (ЧЭ). Внутри чувствительного элемента располагается цепочка герконов и сопротивлений. В зависимости от требований точности измерения имеется различная дискретность преобразования (расстояние между герконами): 5 мм или 10 мм. Снаружи по ЧЭ перемещается поплавок с расположенным внутри него постоянным магнитом. Поплавок изготавливается таким образом, чтобы он всегда находился на поверхности измеряемой среды. При изменении уровня контролируемой среды, магнитное поле поплавка переключает герконы и, как следствие, изменяется выходное сопротивление, которое прямо пропорционально уровню жидкости. В электронном блоке прибора выходное сопротивление преобразуется в аналоговый выходной сигнал 4-20мА.

В зависимости от исполнения уровнемер РИЗУР-НМТ-Г также может сигнализировать о достижении измеряемой средой одного или двух контрольных уровней.

Устройство и работа

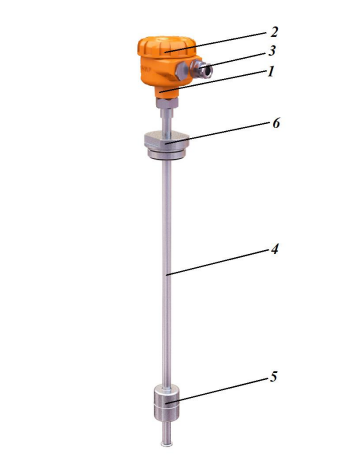

Корпус (1) и крышка (2) уровнемера изготовлены из алюминиевого сплава или нержавеющей стали методом литья. Под крышкой размещен клеммный блок для подключения коммутирующего кабеля. Кабель вводится в корпус через кабельный ввод (3) с сальниковым уплотнением.

Погружная часть уровнемеры представляет собой шток (4), на котором располагается поплавок (5). Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, располагается цепочка герконов. Поплавок сконструирован таким образом, что он всегда находится на поверхности контролируемой среды.

Работа уровнемера основана на переключении контактов герконов, расположенных внутри штока, под воздействием внешнего магнитного поля. При изменении уровня контролируемой среды, под воздействием магнитного поля поплавка происходит переключение контактов герконов и, как следствие, изменение выходного сопротивления. В электронном блоке прибора выходное сопротивление преобразуется в аналоговый выходной сигнал 4-20 мА.

В зависимости от исполнения уровнемер также может сигнализировать о достижении измеряемой средой одного или двух контрольных уровней. Нумерация точек контроля начинается с ближней точки (относительно уплотнительной поверхности): L1 – первая точка контроля; L2 – вторая.

Расстояния от уплотнительной поверхности фланца / штуцера до точек контроля (L1, L2) устанавливаются при заказе. При этом необходимо учитывать значения следующих длин и расстояний: неконтролируемая зона сверху, неконтролируемая зона снизу, минимальное расстояние между ближайшими друг к другу точками контроля, максимальная длина погружной части.

Указанные величины зависят от параметров рабочей среды (плотности, температуры, давления) и проходного диаметра присоединения к процессу.

Для герметичного крепления уровнемера на объекте используются уплотняемые прокладкой фланцевые или штуцерные (6) соединения.
