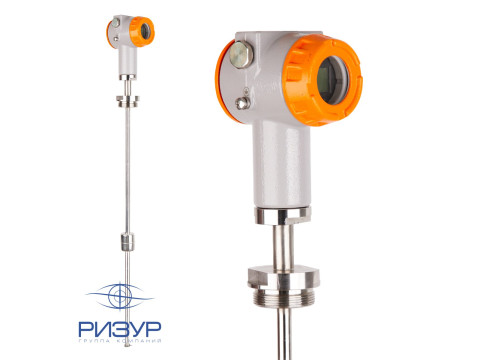

Уровнемер поплавковый магнитострикционный РИЗУР‑НМТ-М

Уровнемеры поплавковые магнитострикционные РИЗУР-НМТ-М предназначены для измерений уровня жидкости и уровня раздела жидкостей. РИЗУР-НМТ-М эксплуатируется в открытых или закрытых, в том числе находящихся под давлением емкостях, в технологических установках промышленных объектов химической, нефтехимической, нефтеперерабатывающей, металлургической, теплоэнергетической медицинской, пищевой и других отраслей промышленности.

Устройство и принцип работы

Принцип работы уровнемеров основан на магнитострикционном эффекте. Данный метод позволяет получать точные и надежные данные об уровне жидкости в различных промышленных процессах.
Использование магнитострикционного эффекта неприемлемо только в средах, в которых образовывается налипание, возможно отложение осадка и примесей на чувствительном элементе, поплавка и других контактирующих частей уровнемера.

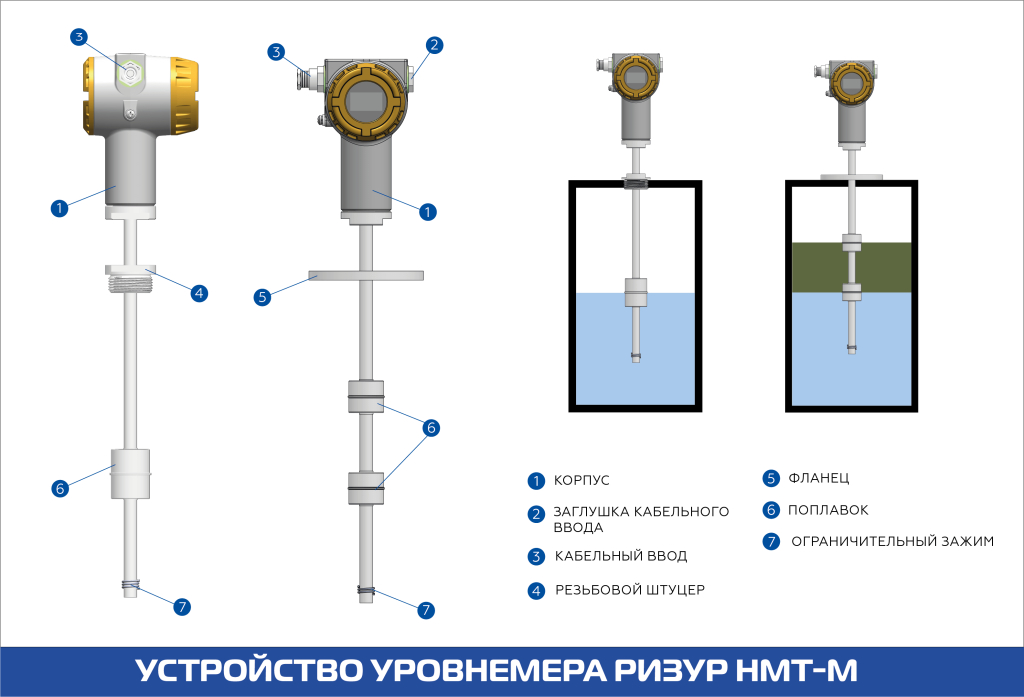

Для измерения уровня жидкости в резервуаре располагается вертикальный чувствительный элемент, внутри которого находится волновод из магнитострикционного материала. По чувствительному элементу в жидкости перемещается поплавок с магнитом внутри. При протекании по волноводу электрического тока возникает магнитное поле, которое взаимодействует с магнитным полем поплавка. Перемещающийся по волноводу магнит и возникающие магнитные токовые поля генерируют импульсы, которые распространяются по волноводу. Электроника уровнемера анализирует измеренные значения, измеряет время распространения этих импульсов и преобразовывает измеренные значения в выходной токовый сигнал 4-20 мА.

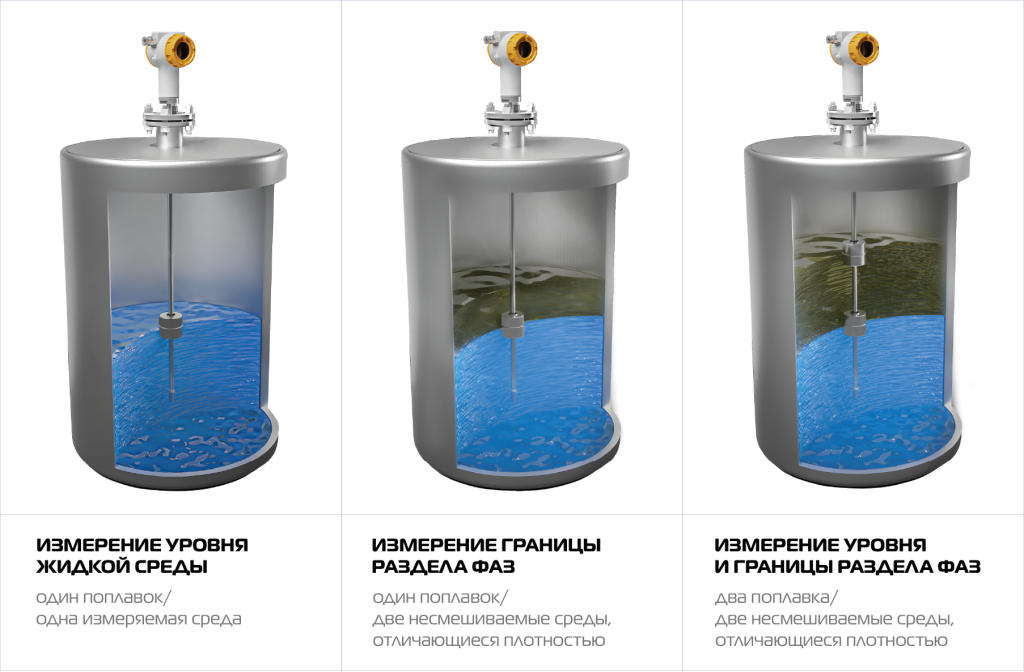

При использовании поплавков с различной удельной массой возможно измерение не только уровня жидкости, но и уровня раздела сред с различной плотностью  (например, воды и бензина).
Уровнемеры изготавливаются в общепромышленном и взрывозащищенном (взрывонепроницаемая оболочка Ex db или искробезопасная цепь Ex ia) исполнениях.

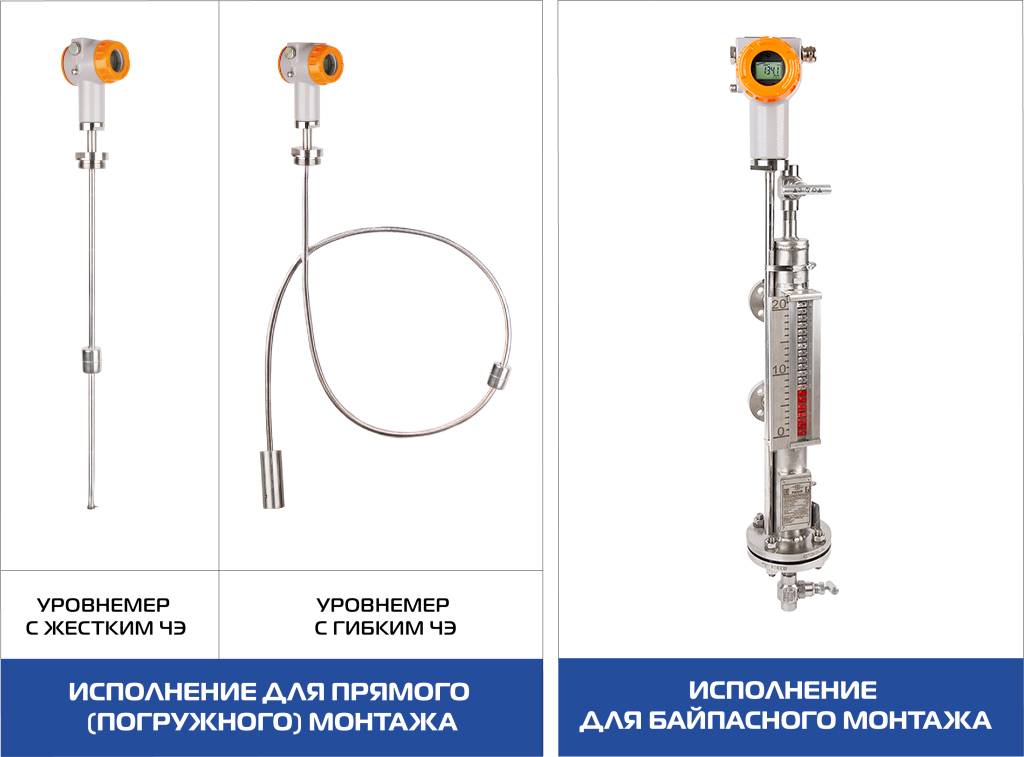

Уровнемеры РИЗУР-НМТ-М производятся в двух исполнениях:

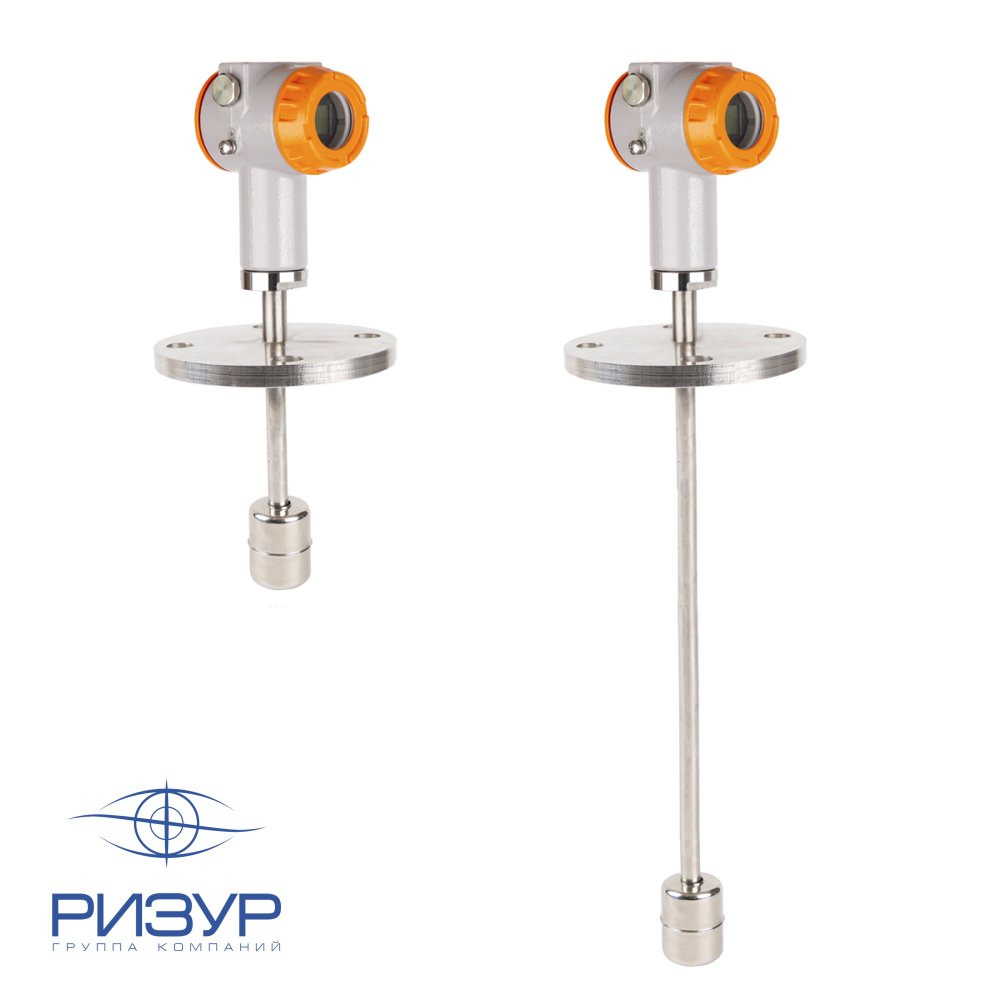

Исполнение для прямого (погружного) монтажа. Прибор предназначен для непосредственного погружения чувствительного элемента в измеряемую среду. Основной конструктивной особенностью этого прибора является то, что он имеет собственный поплавок и собственные присоединительные элементы (резьба, фланец, зажимной штуцер).

Исполнение для байпасного монтажа. Уровнемер предназначен для установки на байпасную камеру (НБК) и работает от магнитного поплавка, расположенного в байпасной камере.

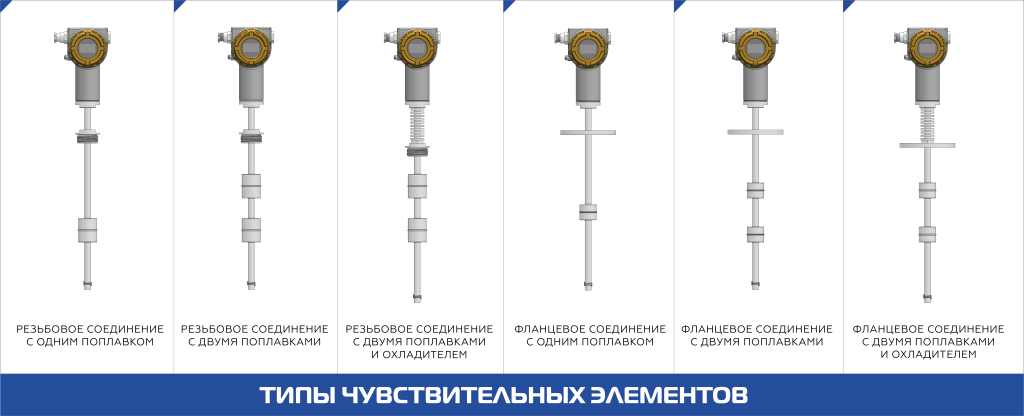

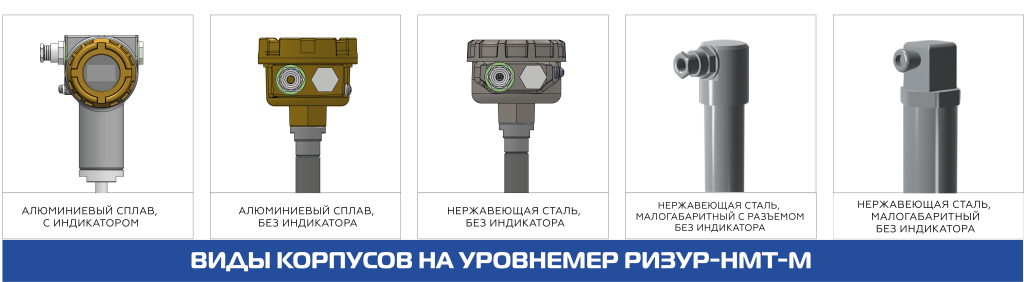

Уровнемеры в зависимости от исполнения корпуса, чувствительного элемента или исполнения по монтажу могут иметь различную конструкцию. Принцип действия един для всей серии и основан на магнитострикционном эффекте.


Поплавки для измерений уровня жидкости и уровня раздела сред

Единственной подвижной частью уровнемера является поплавок, свободно перемещающийся вдоль чувствительного элемента.
Поплавки подбираются индивидуально под конкретный заказ в зависимости от температуры и плотности измеряемой среды.

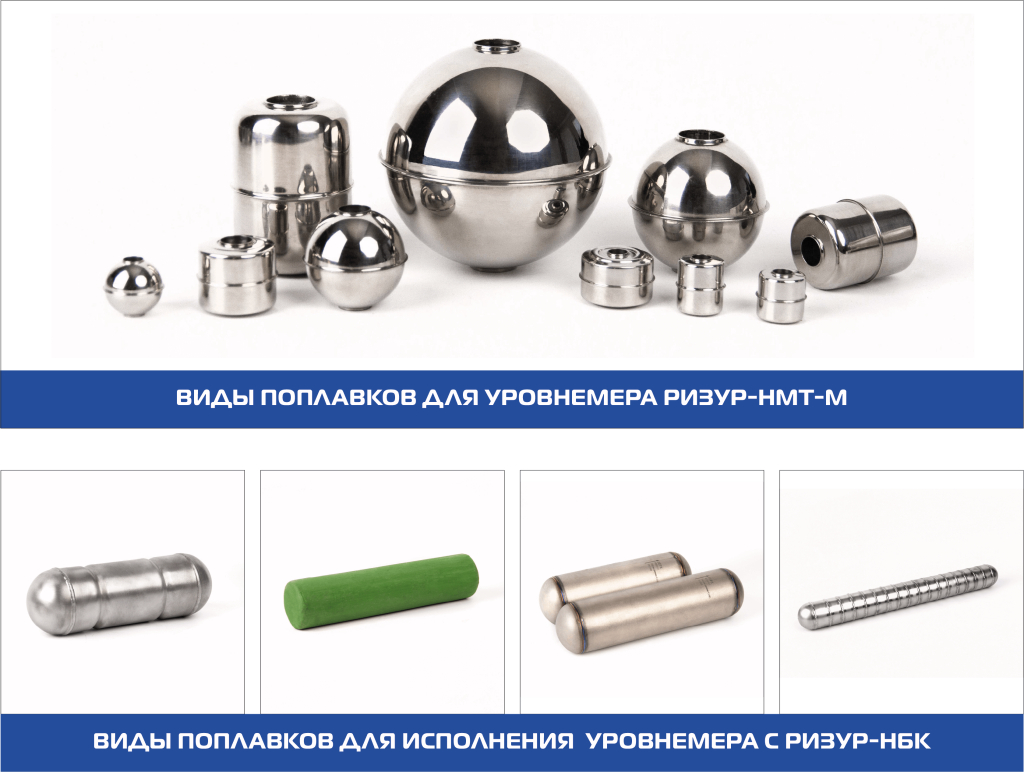

Поплавки производства ООО «НПО РИЗУР» представляют собой герметичную конструкцию цилиндрической формы и изготавливаются из:

• нержавеющей стали,

• титанового сплава,

• стеклопластика.

Технические характеристики

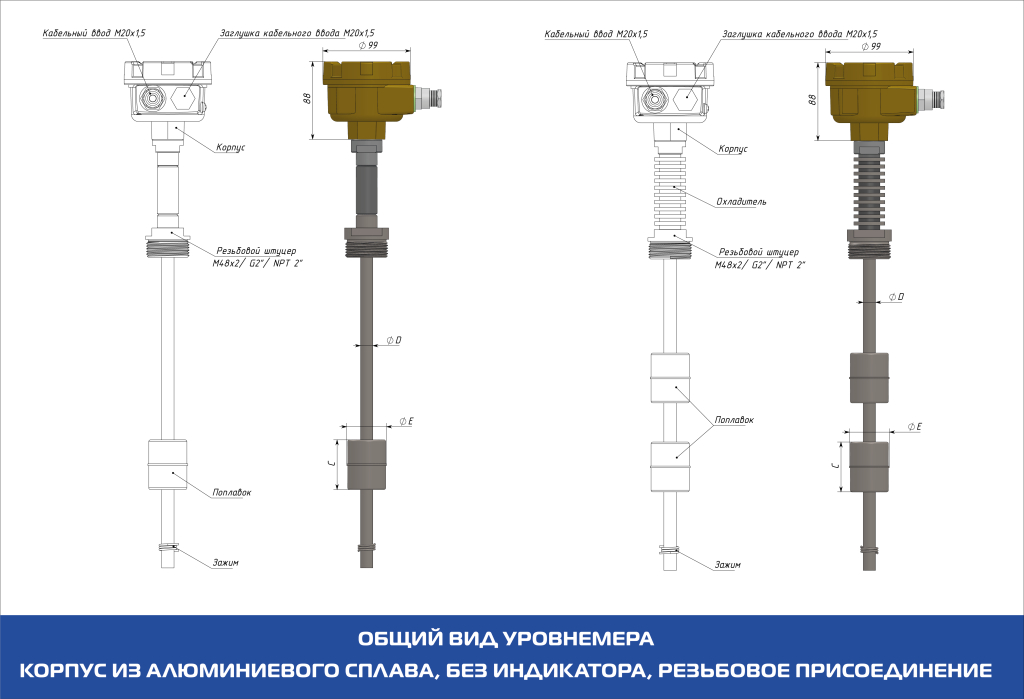

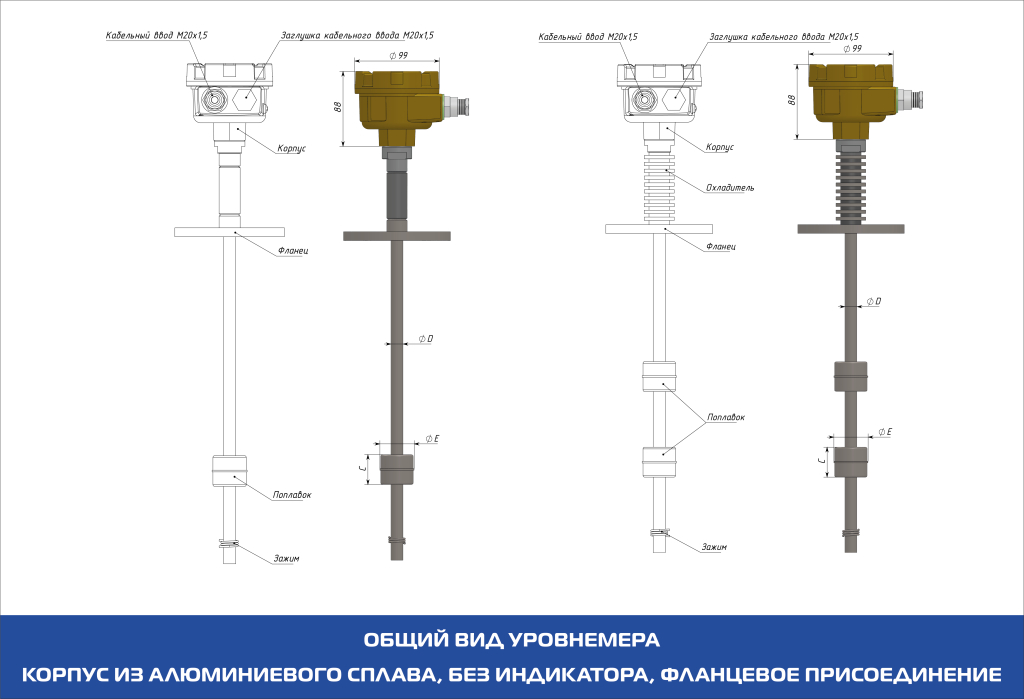

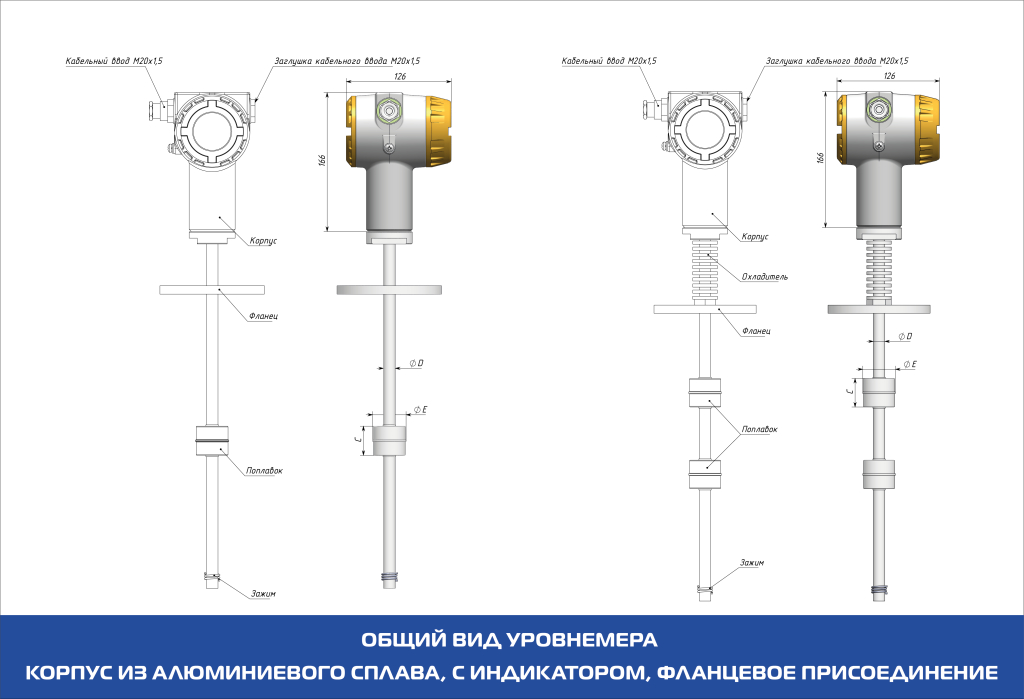

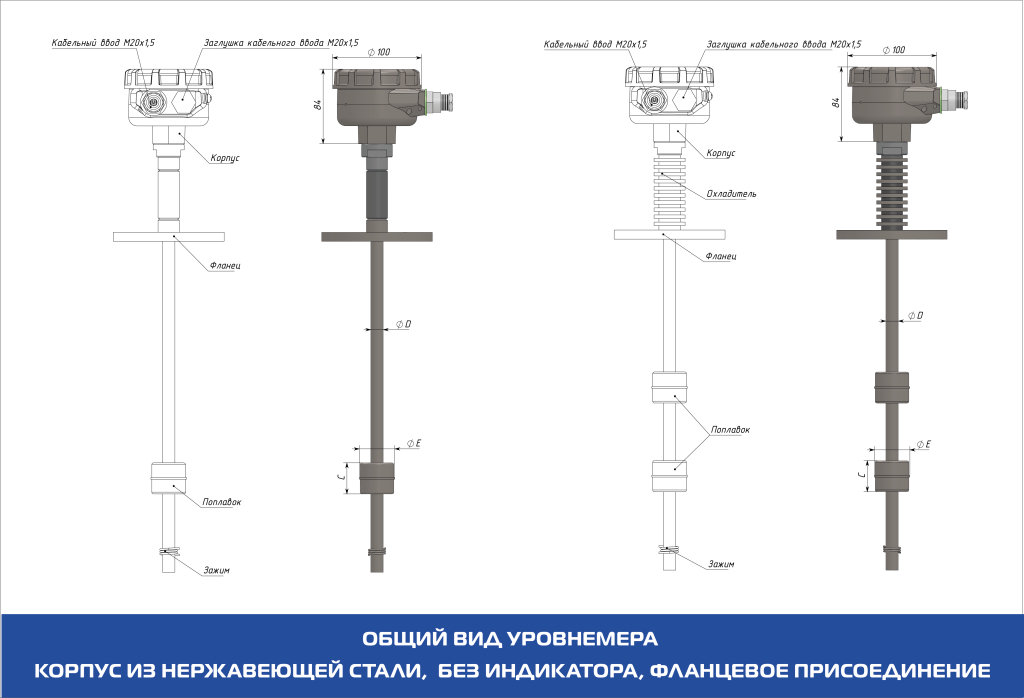

Чертежи
