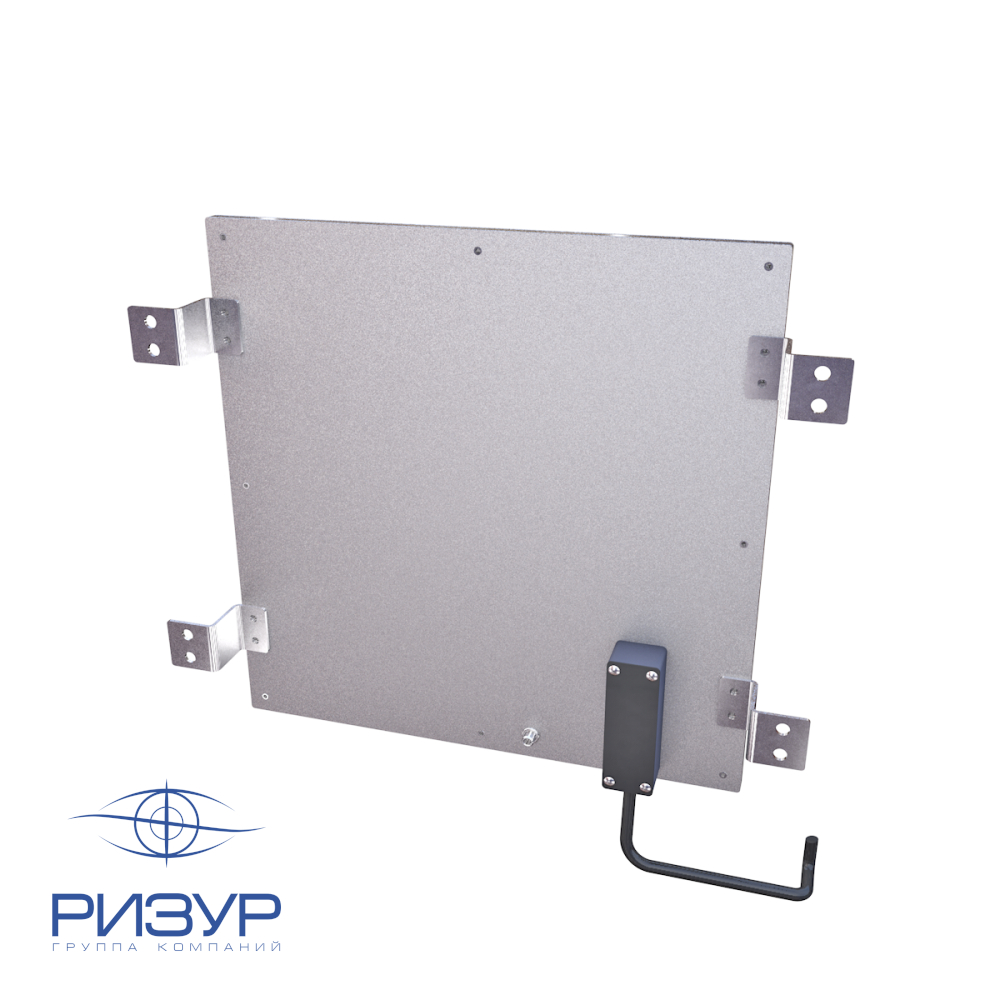

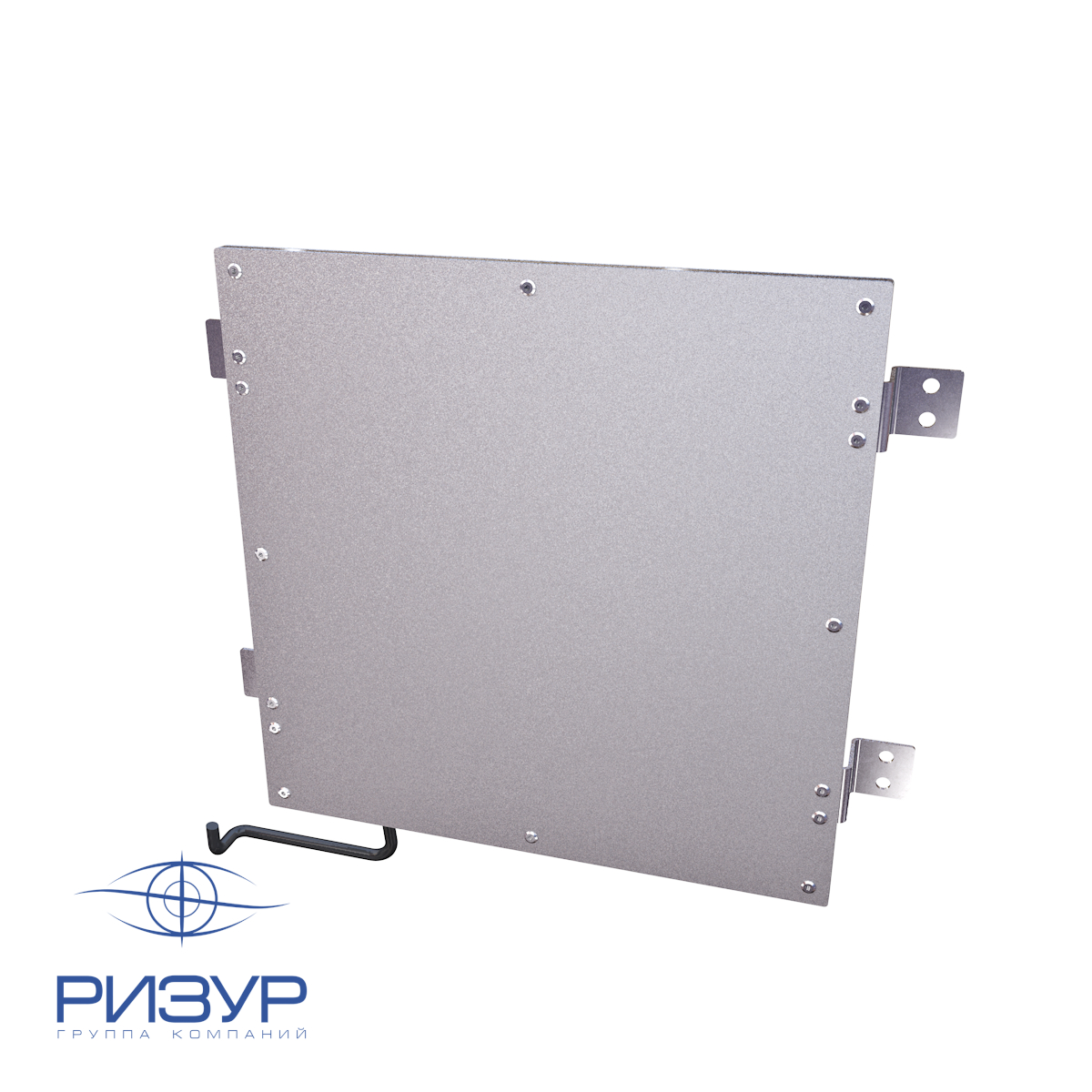

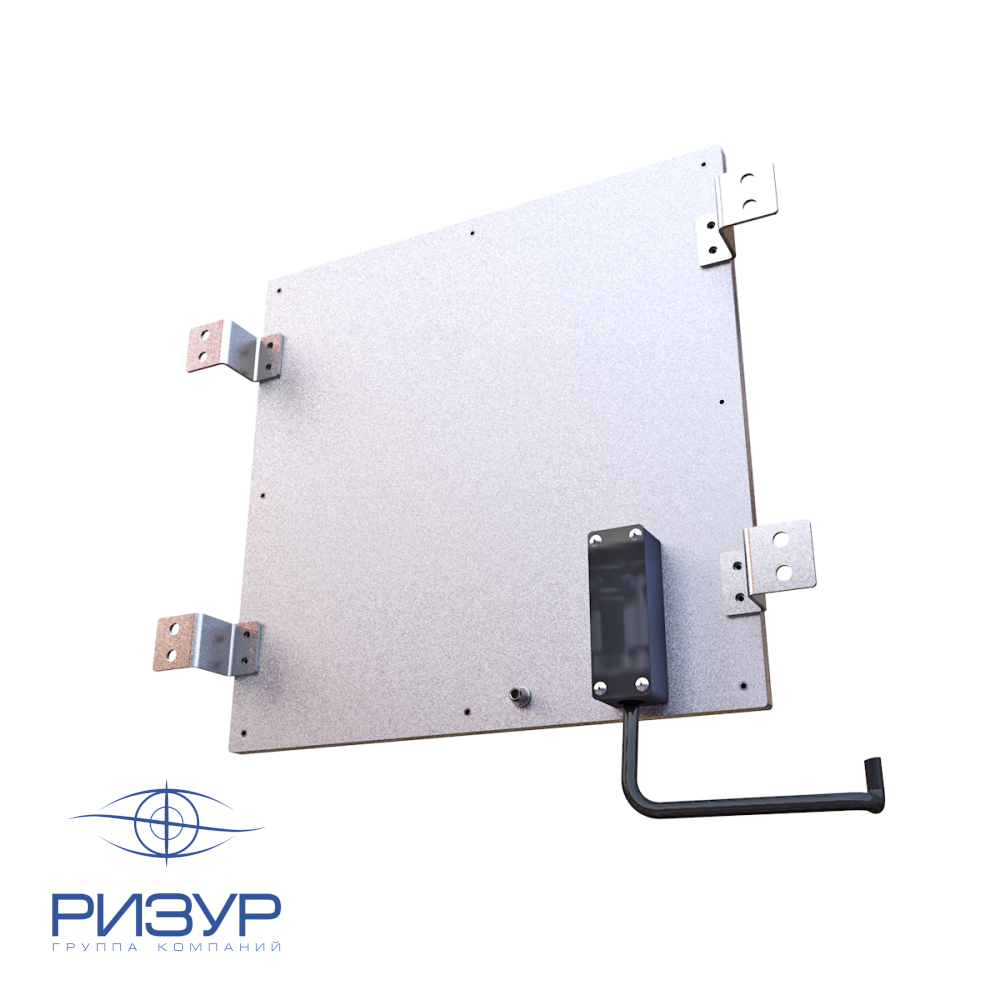

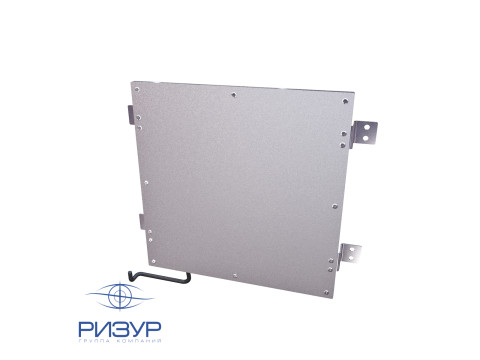

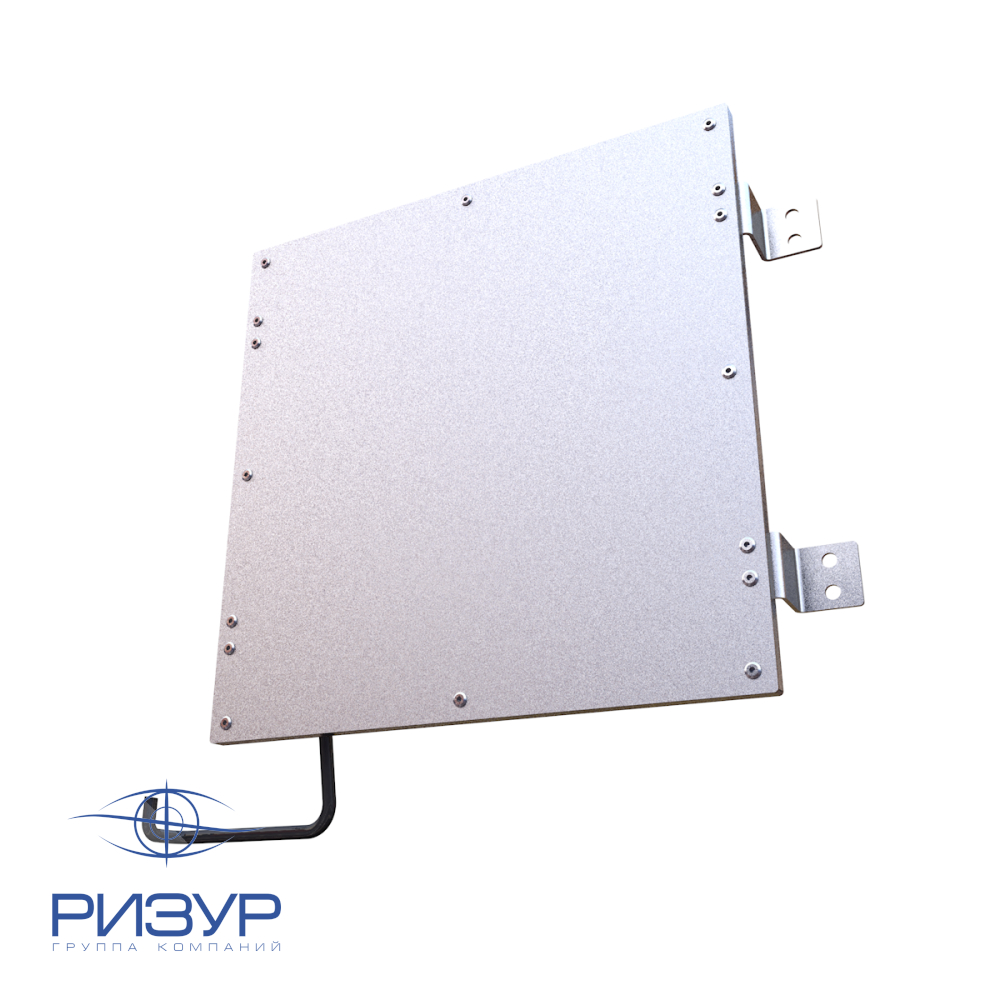

Обогреватель РИЗУР-ТЕРМ-П 230 В

Взрывозащищенный обогреватель РИЗУР-ТЕРМ-П 230 В изготавливается из плоского профиля и является компактным решением для применения в зонах, с ограниченным пространством для монтажа. Например, в термошкафах, защитных устройствах, в местах, где оборудование расположено особым образом и пространство для размещения стандартных обогревателей отсутствует. В данном корпусе возможно исполнение с мощностью до 700 Вт.

Назначение и область применения

Взрывозащищенные обогреватели РИЗУР-ТЕРМ производства ООО «НПО РИЗУР» выпускаются по ТУ-3442-001-12189681-2014 и, в зависимости от исполнения, соответствуют требованиям  ГОСТ Р МЭК 60079-18-2012 как электрооборудование повышенной надежности против взрыва с видом взрывозащиты «герметизация компаундом (m)».

Обогреватели РИЗУР-ТЕРМ предназначены для предотвращения образования конденсата, защиты от замерзания электрических и электронных компонентов и поддержания заданной температуры в термошкафах для оборудования, шкафах автоматики, телекоммуникационных и распределительных шкафах, различных кожухах и боксах, в том числе и во взрывоопасных зонах помещений и наружных установок.

Широкий диапазон исполнений по номинальной мощности позволяет подобрать модель обогревателя для обогрева небольших пространств (термочехол, термошкаф, кожух и т.д.), отдельных устройств и оборудования, например, банкоматов и шлагбаумов, для просторных помещений (блок-боксы, склады, производственные цеха, мастерские, газораспределительные подстанции, котельные, компрессорные и т.д.).

Серия обогревателей РИЗУР-ТЕРМ имеет качественно спроектированную конструкцию, высокий класс защиты от перегрева и скачков напряжения и характеризуется стабильной работой и повышенной надежностью в полевых условиях эксплуатации. Гарантийный срок эксплуатации составляет 12 месяцев, а средний срок службы составляет не менее 10 лет.

Описание конструкции

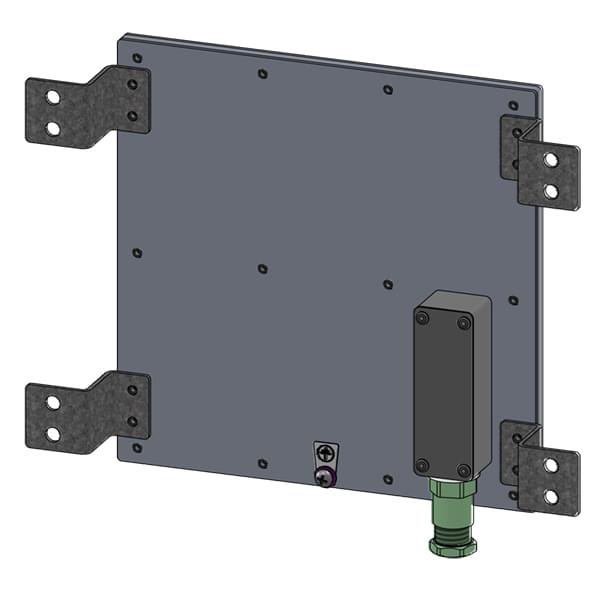

Конструктивно обогреватель ТЕРМ-П выполнен в виде двух алюминиевых пластин из алюминиевого сплава, с размещенным между ними нагревательным элементом.  Внутри нагревателя располагается керамический электронагревательный элемент на базе полупроводниковых керамических нагревательных элементах (РТС-керамики), которые обладают "чувствительностью" к температуре. Электрическое сопротивление находится в нелинейной зависимости от температуры нагрева - при повышении температуры сопротивление керамического нагревательного элемента многократно возрастает, ограничивает протекающий ток и останавливает рост температуры. Благодаря свойству саморегулирования керамических нагревательных элементов, обогреватели РИЗУР-ТЕРМ на базе РТС-керамики не требуют применения стабилизирующих компонентов и средств защиты от перегрева поверхности, что положительно сказывается на безотказности и долгосрочности работы обогревателя.

Взрывозащита обогревателя обеспечивается заливкой электронагревательного элемента и других электрических элементов в металлической оболочке герметизирующим компаундом. Защита от перегрева поверхности свыше допустимой температуры обеспечивается площадью внешней поверхности, соответствующей номинальной мощности тепловыделения.

Обогреватели комплектуются крепежными элементами.

Преимущества

1. Саморегулирование
2. Энергоэффективность
3. Высокая удельная мощность
4. Компактность
5. Надежность
6. Отсутствие дополнительных компонентов, увеличивающих вероятность отказа обогревателя, например, встроенных термостатов
7. Длительный срок службы

Технические характеристики

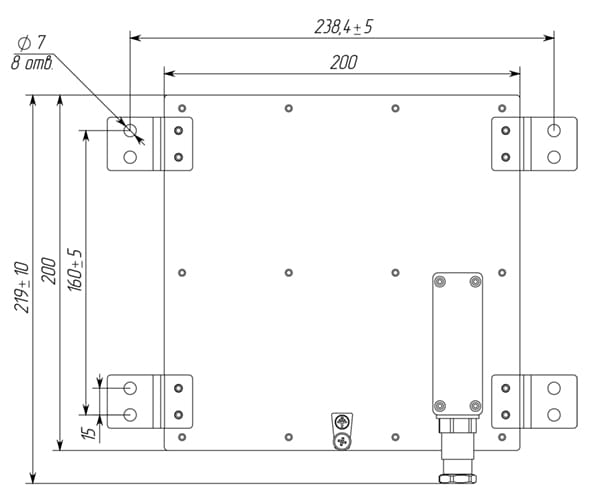

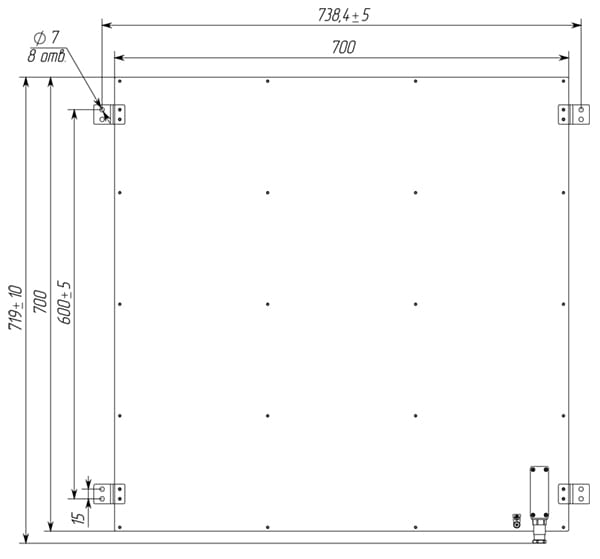

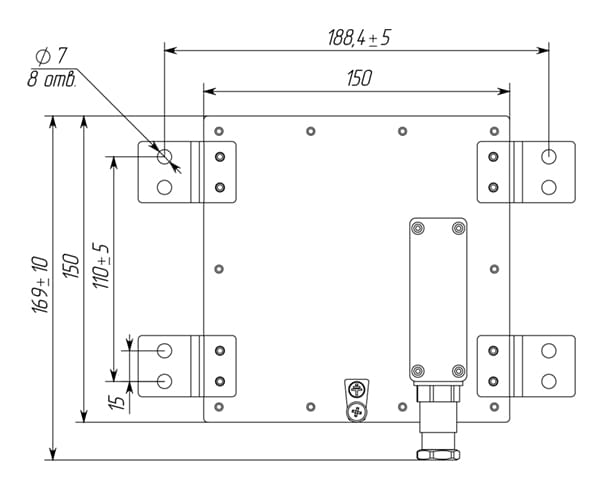

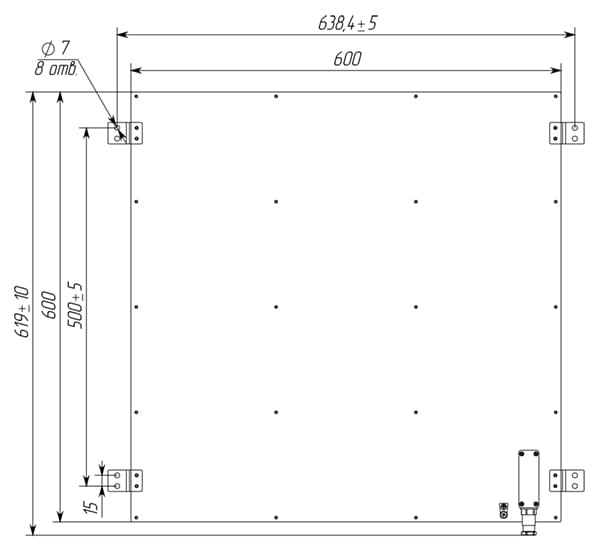

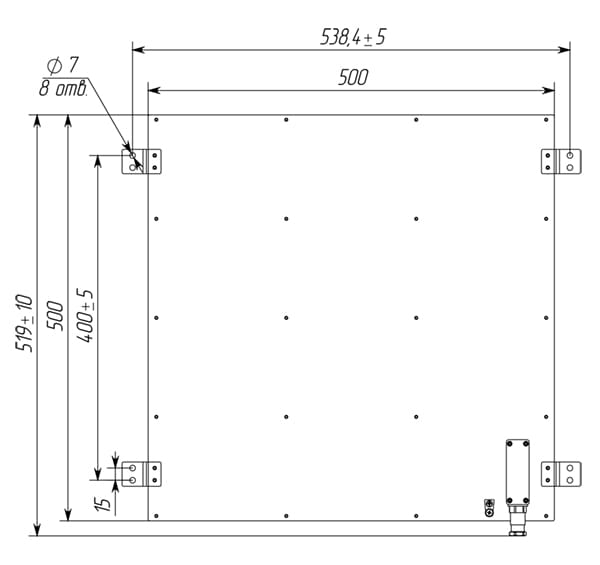

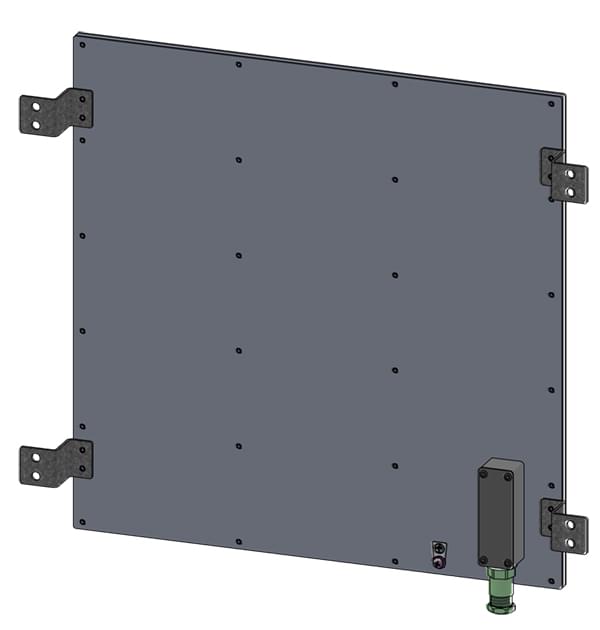

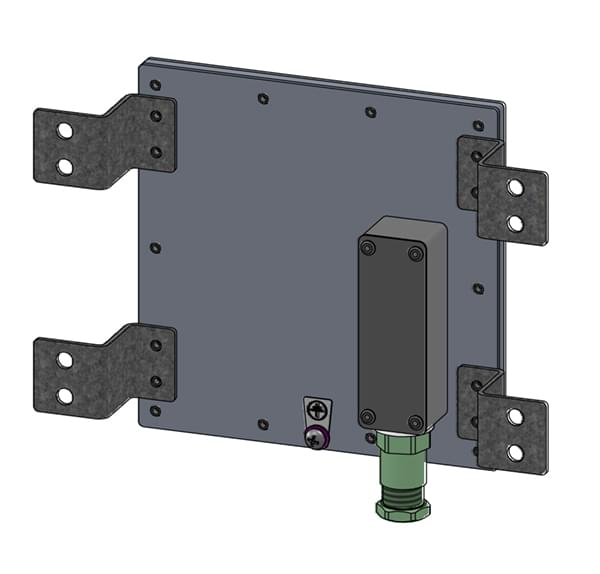

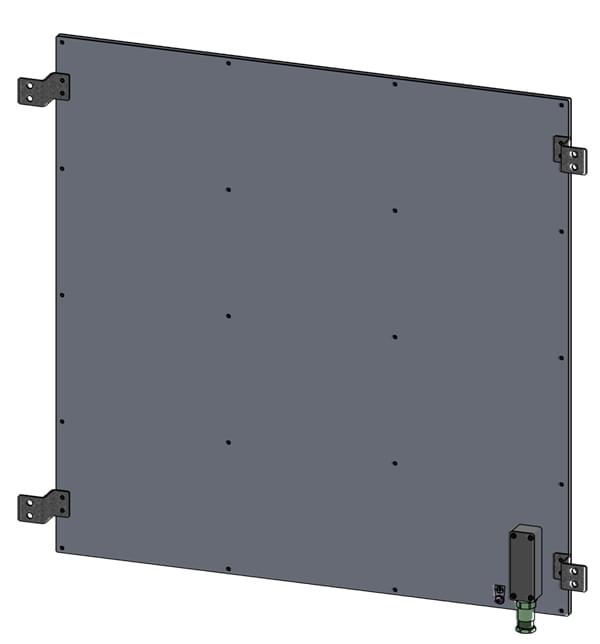

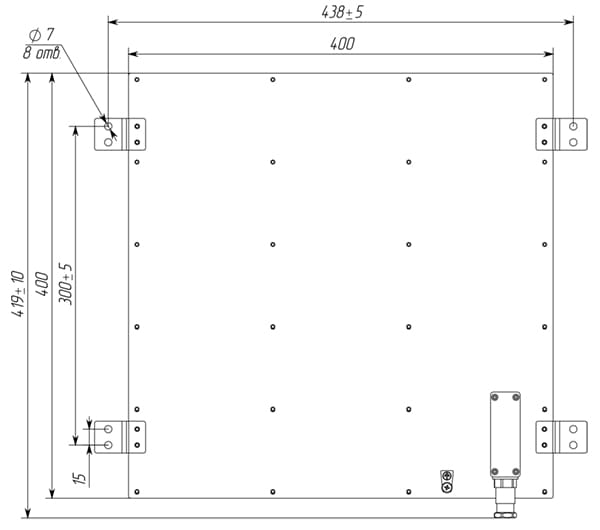

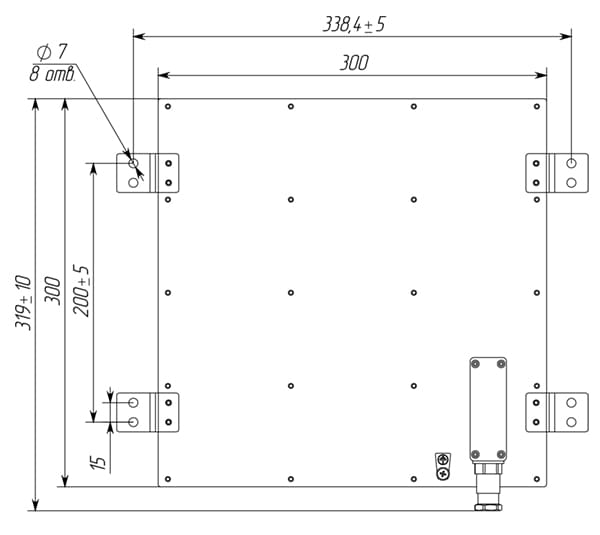

Чертежи

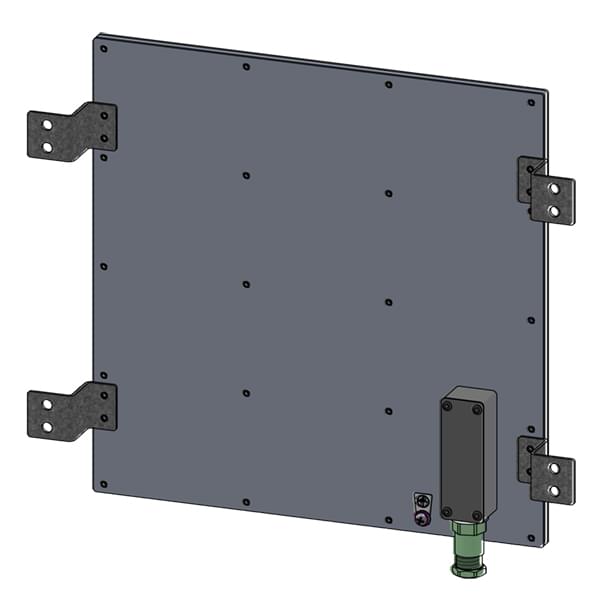

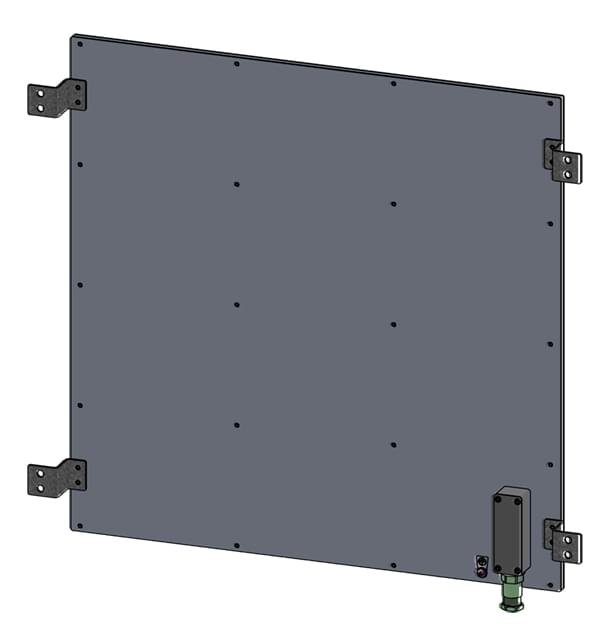

Мощность, Вт	Обогреватель	Чертеж
100
200
300
400
500
600
700

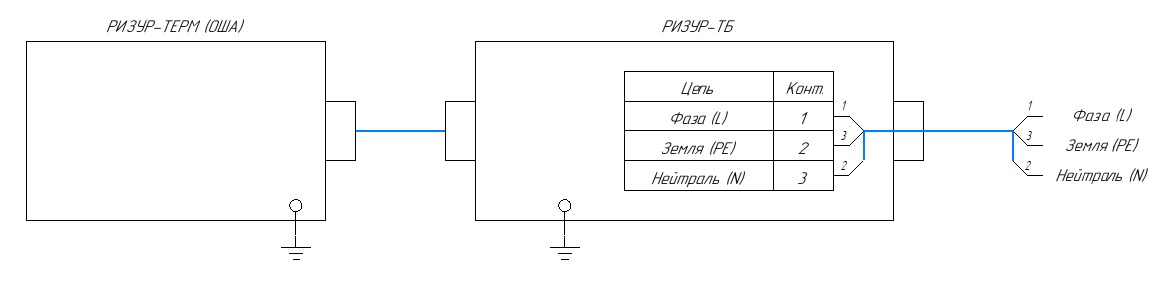

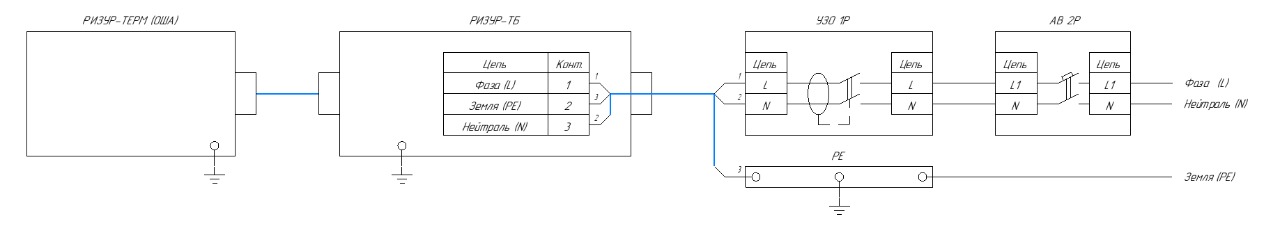

Схема подключения
